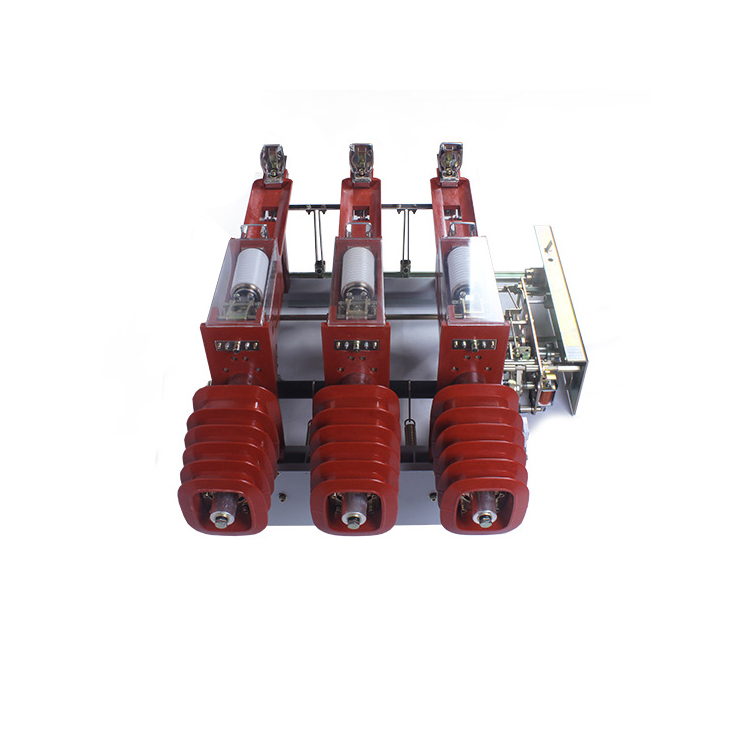

室内隔离电箱22kV负荷断路开关

地点:中国浙江



证书:ISO CCC冰



机械寿命:2000次



污物级别:2

额定电压:
额定电流:
额定频率:
状态:
数量:
  • FZN25

  • Zhegui Electric

  • 12kv.

  • 50Hz.

  • 1片

  • 提供

  • 最多630A

1

概述

FKN12A-12D / T630-20室内高压气动负载开关 - 保险丝组合(以下称为FKN12A-12D负载开关)是三相高压开关设备,额定电压为12kV和50Hz的额定频率,用于负载电流,闭环电流,空载变压器和电缆充电电流的分离和组合。关闭短路电流。配备接地开关的负载开关可以承受短路电流。 FKRN12A-12D / T125-31.5 AC高压负载开关 - 保险丝组合是室内高压开关设备,与FN12A-12D负载开关和运动LAJ-2(XRNT-10)高压电流限制保险丝。它可以可靠地接通到短路电流的任何电流,负载开关打开工作电流,保险丝打开短路电流,熔断器在工作电流和完整短路之间转动任何过流通电路电流。同时,保险丝通过其普劳格关闭负载开关。

11

工作融合

1.料温度:-25ºC〜+40ºC;

2.频繁:不超过1000米;

3.相关湿度:每日意味着不超过95%,每月意味不超过90%。

4.Earthquake强度:不超过8个大小;

5.安装地点:没有火,爆炸危险,化学腐蚀和剧烈的振动场所;

6.Filth级别:2。

意思类型

F K N 12A - 12
加载开关 空气媒介 室内的 设计A.
序列号
额定电压(kV)


打破负载电流和关闭短路电流

它用于破坏负载电流,闭环电流,无负载变压器和电缆充电电流,关闭短路电流。


1

可以承受短路电流

配备接地开关载荷开关可以承受短路电流。


2

电弧灭火装置

打开时,主轴驱动活塞以压缩空气,这使得压缩空气从喷嘴处弹出高速并吹出电弧。


3

高断裂能力保险丝

它具有开放式阶段的功能,可切断短路电流并用作保护设备。


4

产品尺寸描述

1E0965EF0B0B3C7CC54DA791C53A250

1。 橱柜支架2。 隔离开关3。 保险丝4。 绝缘张力杆5。 上支架6。 保管器7。 静电触点8。 绝缘体9。 接地刀10。 接地刀弹簧11。打开Spring12。 跳闸驱动装置13。 绝缘张力杆14。 主轴15。躺椅16。 调整轭17。 弹簧操作机制

技术参数

不。项目单位FKN12A-12DFKRN12A-12D
1额定电压kv.1212
2额定频率赫兹5050
3额定电流A630125
4额定保温水平1min功率频率对立地面,阶段kv.4242
耐压骨折的分离kv.4848
闪电休克承受对立地面,阶段kv.7575
电压(峰值)骨折的分离kv.8585
5加载开关K A20-
接地开关K A2020
6加载开关S4-
接地开关S22
7额定短路关闭电流(峰值)K A50-
8额定打破电流主动负载断开电流A630-
闭环断开电流A630-
5%主动负载断路器电流A31.5-
电缆充电电流A10-
关闭空载变压器容量kva.12501250
9额定短路断路电流(电流限制保险丝)K A-31.5
10额定转移电流A-1200
11机械寿命下一个20002000
12撞击器输出能量J-1 + 0.5
