中型铠装移动式交流金属封闭开关柜KYN28

数量：
状态：





询价加入询价篮

概述

由我们公司生产的Kyn 28-12 AC金属包覆室内可抽出的开关设备（3.6-12 kV，3阶段，AC，50 / 60Hz）是用于接受和分配电力的电力传输和分配装置，在划分的单一 - 总线系统，主要用于接受中小型发电机的电力，工业和矿业企业的配电，接受和传输二次变电站的电力，从大型HV电机开始，用于发电厂，其功能用于控制，保护和监控。

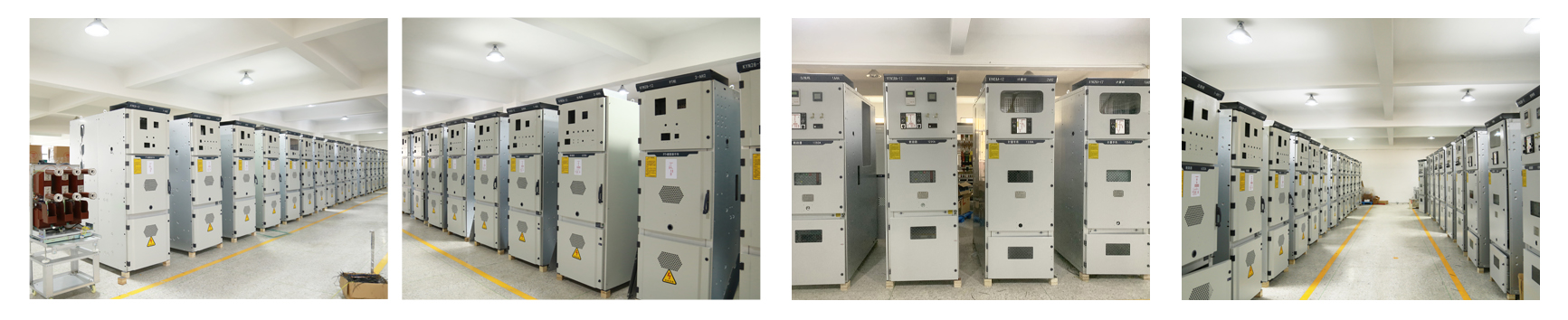

123213

产品特色

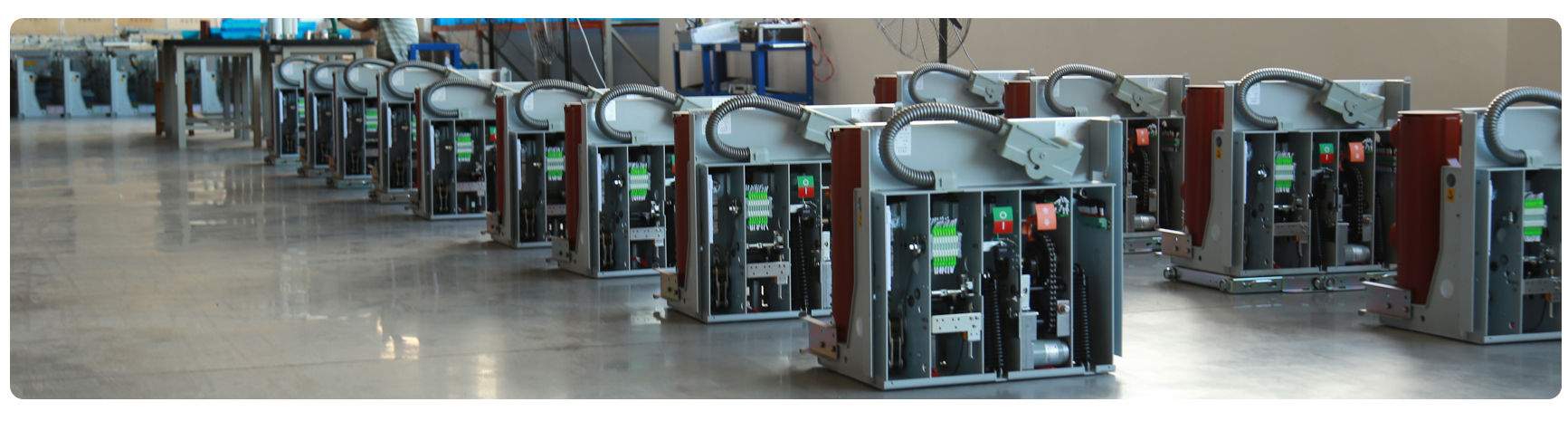

1.可选择来自ABB或国内VS1真空断路器的VD4真空断路器。

2.具有高精度的小隔间与涂有锌和铝的进口钢板组装，这不会生锈。

3.全包完全，每个功能单元彻底分开。

4.Even，如果隔间门关闭，则可以移动由螺钉驱动的内置可抽出单元。

5.A简单且有效的故障安全互锁将防止错误操作。

6.有效保护措施将确保安全性和防止异物和害虫进入。

电缆终端舱足够大以连接大量电缆。

8.易于操作和监控。ast接地开关进行接地和短路。

3.推出高原型，地震，内燃弧试验，满足更广阔市场的需求。

意思类型

K

Y

N

28

-

12

遇见包装封闭式开关设备

转移类型

使用条件（室内）

设计序列号

额定电压e

（kv）

上一条:

下一条:

中型铠装式可移动交流金属封闭式开关设备Kyn28

高度b（mm）		2300
宽度a（mm）	40kA额定小型分支机的电流高达1250A，热稳定电流40kA	800
宽度a（mm）	小分支巴士的额定电流超过1600A	100
深度c（mm）	电缆传入和外出	1500
深度c（mm）	开销的开销	1660
WT。（kg）		700-1200

高度b（mm）		2300
宽度a（mm）	40kA额定小型分支机的电流高达1250A，热稳定电流40kA	800
宽度a（mm）	小分支巴士的额定电流超过1600A	100
深度c（mm）	电缆传入和外出	1500
深度c（mm）	开销的开销	1660
WT。（kg）		700-1200

项目			单元	数据
额定电压			kv.	3.6,7.2,12.
额定频率			赫兹	50
断路器额定电流			A	630,1250,1600,2000,2500,3150,4000
开关设备的额定电流			A	630,1250,1600,2000,2500,3150,4000
额定短时耐受电流（4s）			K a	16,20,25,31.5,40,50
额定峰值耐受电流（峰值）			K a	40,50,63,80,100,125
额定短路断开电流			K a	16,20,25,31.5,40,50
额定短路进行电流（峰值）			K a	40,50,63,80,100,125
额定保温水平	1min功率频率耐压	Interpolar，在杆之间	kv.	24,32,42
		在开放式联系人之间	kv.	24,32,48
	闪电脉冲耐压（峰值）	Interpolar，在杆之间	kv.	40,60,75.
		在开放式联系人之间	kv.	46,70,85
保护等级
注意：1。CT的短路容量应单独考虑。
2.海拔3000m〜4000m的额定电流为海拔W1250A额定电流W31.5ka。

项目			单元	数据
额定电压			kv.	3.6,7.2,12.
额定频率			赫兹	50
断路器额定电流			A	630,1250,1600,2000,2500,3150,4000
开关设备的额定电流			A	630,1250,1600,2000,2500,3150,4000
额定短时耐受电流（4s）			K a	16,20,25,31.5,40,50
额定峰值耐受电流（峰值）			K a	40,50,63,80,100,125
额定短路断开电流			K a	16,20,25,31.5,40,50
额定短路进行电流（峰值）			K a	40,50,63,80,100,125
额定保温水平	1min功率频率耐压	Interpolar，在杆之间	kv.	24,32,42
		在开放式联系人之间	kv.	24,32,48
	闪电脉冲耐压（峰值）	Interpolar，在杆之间	kv.	40,60,75.
		在开放式联系人之间	kv.	46,70,85
保护等级
注意：1。CT的短路容量应单独考虑。
2.海拔3000m〜4000m的额定电流为海拔W1250A额定电流W31.5ka。

中型铠装移动式交流金属封闭开关柜KYN28
