产品

XGN

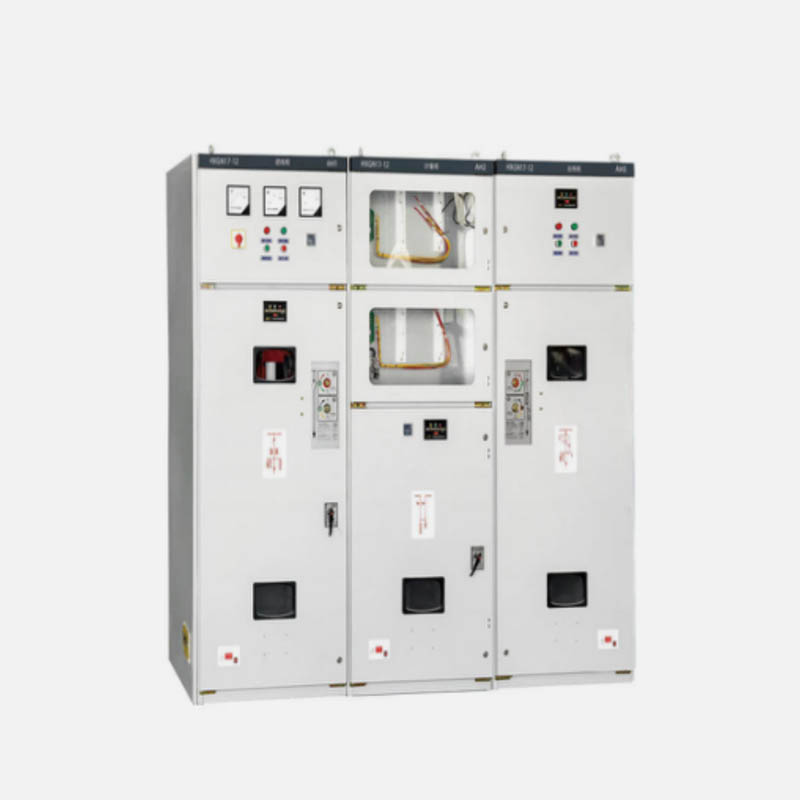

HXGN-12固定金属闭合开关设备(以下称为“环网格箱”))是一种三相交流转换器,额定电压为10kV,额定功率为50 / 60Hz。
状态:
数量:

1

概述

SF6气体绝缘环主机(RMU / C-GIS):

Safe Ring / Plus RMR型SF6气体绝缘环主机与SF6填充机柜集成,可与LBS,VCB,保险丝,ES,DS等集成。

通过完善的固定式和灵活的膨胀,RMR型SF6气体绝缘紧凑型金属开关设备(环

主机)通过采用模块化设计,适用于最终用户或网络节点,同时满足各种需求

开关变电站柜式变电站和电缆划线柜。它的结构紧凑,安全和安全性

可靠性,长寿和免维护。

该产品符合IEC60420,GB / T11022,GB3804,GB3906的标准。

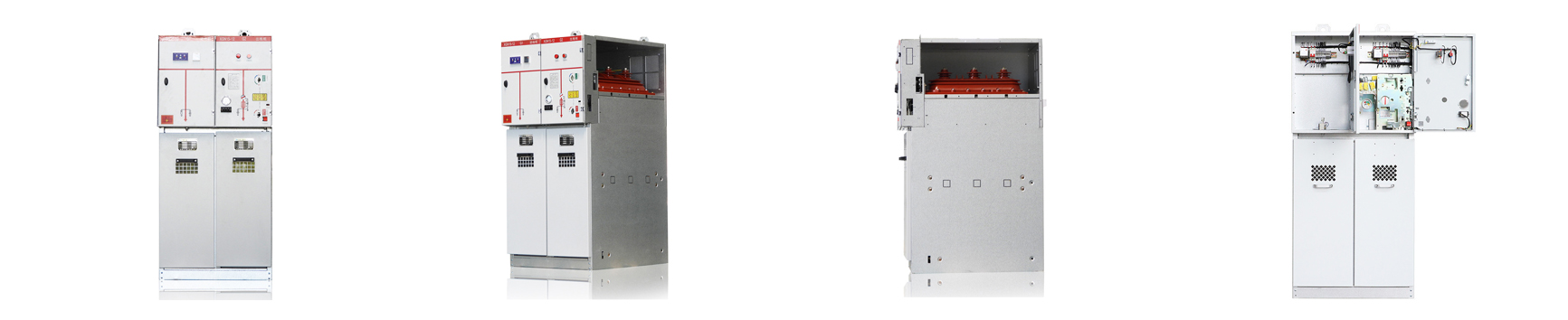

11

工作融合

环境温度

最高温度+ 45°C

最低温度-45°C

湿度水平

最大比较平均湿度

每日平均≤95%

月平均值≤90%

高度3000米

地震能力等级8

水浸测试

在0.3bar的压力和12kV的电压下的4小时耐水性。

防护等级

密封电压机身IP67

保险丝管IP67.

金属外壳IP4x.


母线

内部接地母线150 mm2cu

绝缘厚度衬套12.0 mm

密封和绝缘母线的直径25.0 mm

意思类型

X G N 15 - 12 f()r
盒子模式l 固定的 室内的 设计序列号 额定电压(kV) 操作员交换机


优质铝锌板

加厚的材料,壳固体和Durabe


13224920738 _ 1255144166

高强度机械结构

使产品更安全操作更可靠,操作方便

7307818714_360076178

电压变压器

环氧树脂输注,绝缘良好,螺栓接地,比更准确的更准确

XHGN15 1(1)

成分

采用高标准的生产过程,每个大型知名品牌成分Seiko生产效率更高,产品更稳定

HXGN15 2(1)



产品尺寸

图表


主要技术参数

SR.内容单元l
1额定电压kv.12
2额定电流A630/1250/1600/2000/2500/3150
3额定频率赫兹50/60
4频率耐压LminPhmse,接地kv.42
孤立的骨折kv.48
5闪电脉冲耐压(峰值)阶段,接地kv.75
孤立的骨折kv.85
6主要母线额定电流A630/1250/1600/2000/2500/3150
7分支母线额定电流A630/1250/1600/2000/2500/3150
8额定短路断开电流K a20 / 25/31.5 / 40
9额定短时耐受电流(4s)K a20 / 25/31.5 / 40
10额定峰值耐受电流K a50/63/80/100
11额定短路电流K a50/63/80/100
12AUX。 Lmin中的电路频率耐压V2000
13保护学位IP.IP2X.
14AUX的额定电压。控制电路VAV或DC 110/220 AC 110 / DC 220
