概述
1.注入:额定电压:HV Equipment10KV和12KV,LV设备0.4 KV.Rated电流:HV设备630A,LV设备1500A。

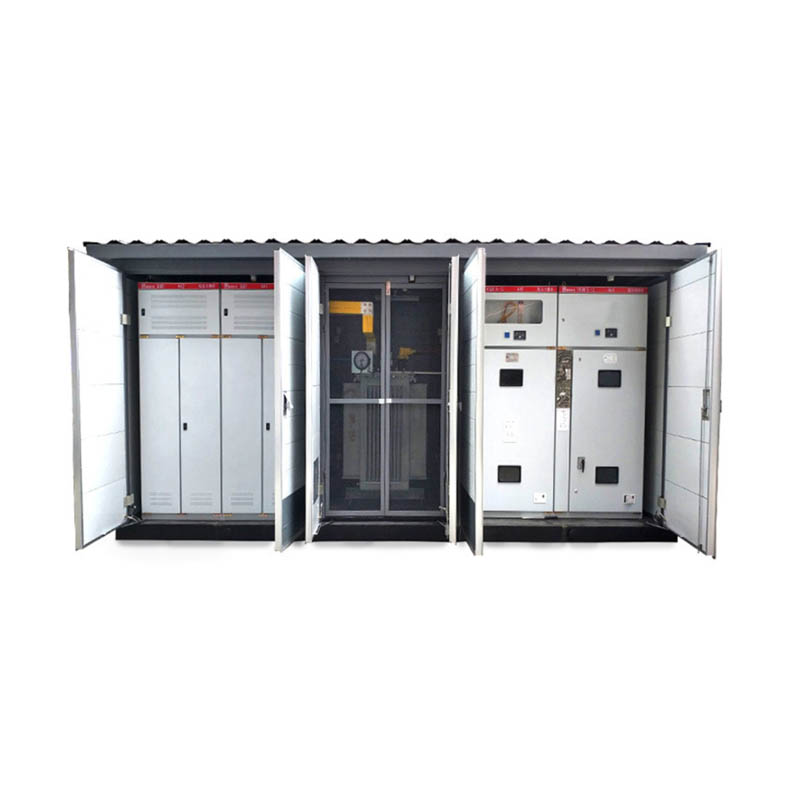

2.应用:YB27系列变电站是美国型型组合变电站的高压控制功能,保护,电力转换和分配。空地配电系统中使用。高该产品的电压载荷和高压保险丝安装在旋转形式的油中,用两者安装结构:与变压器和变压器的漠不关心的情况相同。它可以用于高层建筑物,建筑洪水和农村地区,住宅社区,高科技发展领域,小和中等型工厂,采矿区,油田,临时建筑物和其他场所。
3.标准:IEC1330
工作融合
1.搅拌空气温度:-30℃〜+ 40℃
2.抗度:≤1000m.
3.风速:34m /s≤700pa
4.相关湿度:每日平均相对湿度≤95%相对湿度≤95%。
5.安装倾斜:≤GRADE8。
6.在没有腐蚀性和易燃气体的地方可应用。
注意:可提供定制产品。
意思类型
Y | B | 27 | - | 12 | / | 0.4 |
预制类型 | 变电站 | 设计号 | 高压副额定电压 | 低压副额定电压 |
概述
1.注入:额定电压:HV Equipment10KV和12KV,LV设备0.4 KV.Rated电流:HV设备630A,LV设备1500A。
2.应用:YB27系列变电站是美国型型组合变电站的高压控制功能,保护,电力转换和分配。空地配电系统中使用。高该产品的电压载荷和高压保险丝安装在旋转形式的油中,用两者安装结构:与变压器和变压器的漠不关心的情况相同。它可以用于高层建筑物,建筑洪水和农村地区,住宅社区,高科技发展领域,小和中等型工厂,采矿区,油田,临时建筑物和其他场所。
3.标准:IEC1330
工作融合
1.搅拌空气温度:-30℃〜+ 40℃
2.抗度:≤1000m.
3.风速:34m /s≤700pa
4.相关湿度:每日平均相对湿度≤95%相对湿度≤95%。
5.安装倾斜:≤GRADE8。
6.在没有腐蚀性和易燃气体的地方可应用。
注意:可提供定制产品。
意思类型
Y | B | 27 | - | 12 | / | 0.4 |
预制类型 | 变电站 | 设计号 | 高压副额定电压 | 低压副额定电压 |
高品质的组件
选择安装的行业知名品牌电机组件。隔离
硅 - 钢板核心
由新型冷轧Sili Cor钢板制成的铁芯可以节省能源,降低噪音,埃斯特腐蚀和灭绝耐力损失
电镀铜排
良好的电导率,稳定运行增强过载容量,低线路损失,不易氧化,延长变化IFE

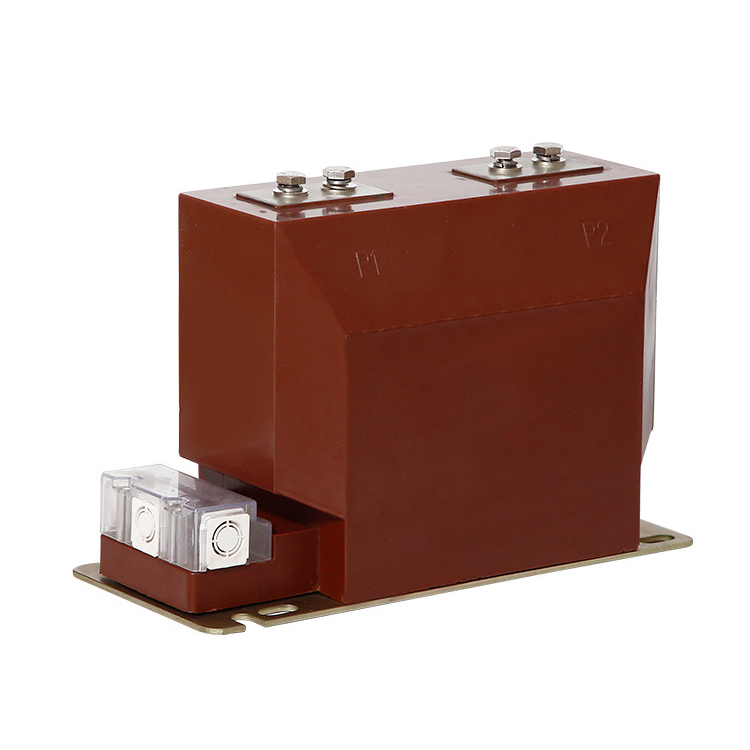

电流互感器
环氧树脂铸造良好的绝缘螺栓接地,比精度更改
高品质的组件
选择安装的行业知名品牌电机组件。隔离
硅 - 钢板核心
由新型冷轧Sili Cor钢板制成的铁芯可以节省能源,降低噪音,埃斯特腐蚀和灭绝耐力损失
电镀铜排
良好的电导率,稳定运行增强过载容量,低线路损失,不易氧化,延长变化IFE
电流互感器
环氧树脂铸造良好的绝缘螺栓接地,比精度更改

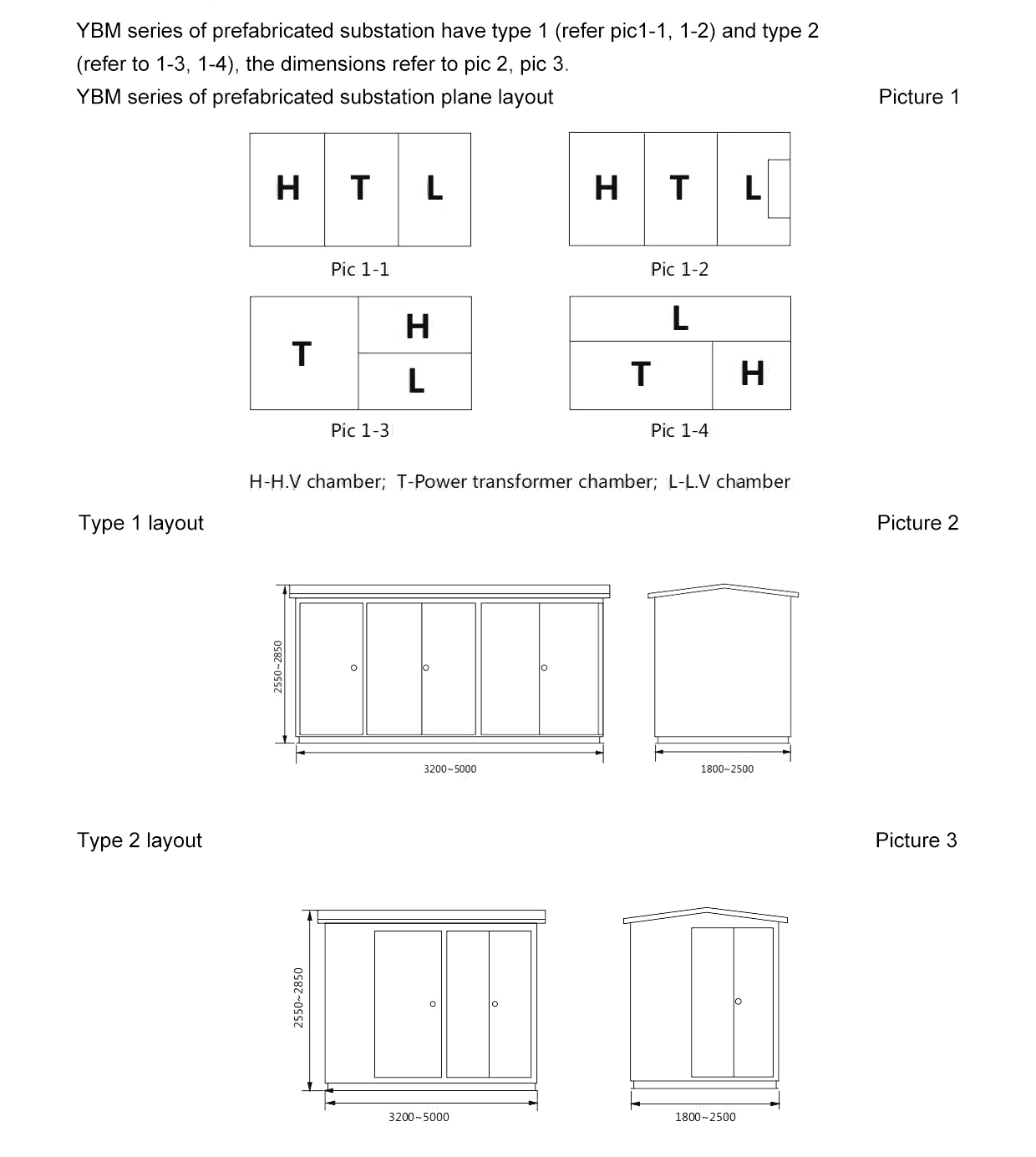

产品尺寸描述
产品尺寸描述
主要技术参数
物品 | 单元 | H.V电气设备 | 变压器 | L.V电气设备 | |
额定电压 | kv. | 10 | 10 / 0.4 | 0.4 | |
额定电流 | A | 630 | 100-2500. | ||
额定频率 | 赫兹 | 50 | 50 | 50 | |
额定容量 | kva. | 100-1250. | |||
额定热稳定电流 | K a | 20/4 | 30/1 | ||
额定动态稳定性 当前(峰值) | K a | 50 | 63 | ||
额定关闭短路 电流(峰值) | K a | 50 | 15-30 | ||
额定断开短路电流 | K a | 31.5(保险丝) | |||
额定断裂负载电流 | A | 630 | |||
1分钟功率频率 耐压 | kv. | 在阶段之间, 到地球42, 打开联系人48 | 35/28(5分钟) | 20 / 2.5 | |
闪电脉冲耐压 | kv. | 在阶段之间, 到地球75, 打开联系人85 | 75 | ||
壳牌保护类 | IP23. | IP23. | IP23. | ||
噪音水平 | D b | 630 | 油Transfo RMER <55干式变压器<65 | ||
循环编号 | 2 | 4〜30 | |||
低压侧最大静态VAR Compe NSator | 克瓦尔 | 300 |
