额定电压: | |
---|---|
额定频率: | |
额定电流: | |
额定容量: | |
状态: | |
数量: | |
YB.
Zhegui Electric
6-35kv.
50Hz / 60Hz.
1片
提供
50-2000kva.
400A / 630A

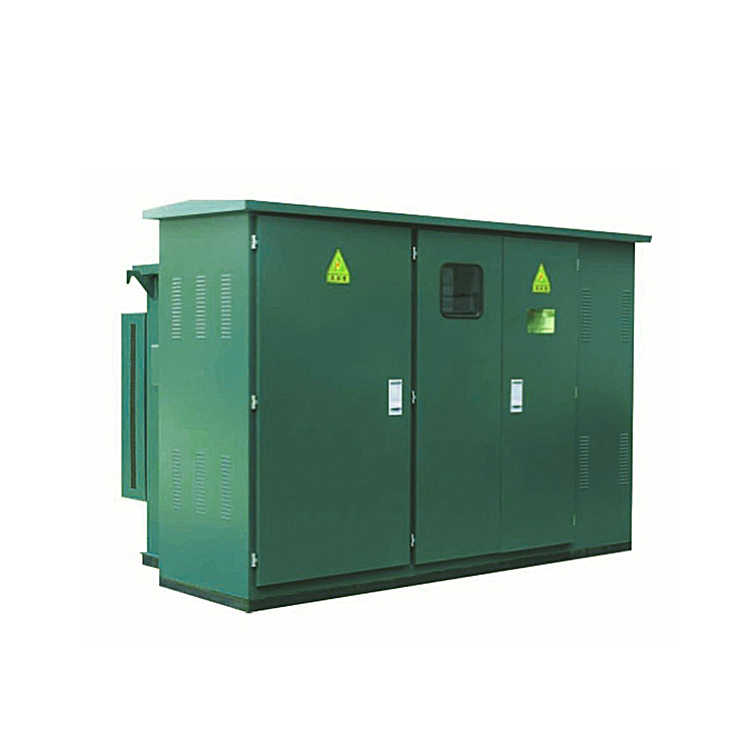

概述
1.额定电压:HV设备7.2kV和12kV,LV设备0.4 kV。额定电流:HV设备630A,LV设备100-2000A。
2.应用:YBM22系列变电站是一种紧凑的配电装置,集成了高压电气设备,变压器和低压电气设备。它可以用于高层建筑,建筑在城乡,住宅社区,高科技发展领域,中小型工厂,采矿区,油田,临时建筑工地和其他场所。它也可用于接受和电力分配电力分配系统6-15kV,50Hz(60Hz),环主配电系统和双电源或辐射端子配电系统。
3.Feature:高完整,体积小,结构紧凑,操作安全可靠,维护方便,便携式等。与传统的陆上变电站相比,具有相同的容量,预制组合变电站仅需要1/10〜1/15楼面积。因此,建设费用减少。
4.标准:IEC1330
工作融合
1.抽气温度:-10℃〜+ 40℃
2.抗度:≤1000m.
3.声辐射:≤1000W/ m
4.盖子:≤20mm
5.风速:≤35m/ s
6.相关湿度:每日平均相对湿度≤95%相对湿度≤90%。每日平均相对水蒸气压≤2.2KPa。每月平均相对水蒸气压≤1.8kPa。
7.Earthquake强度:≤magnnitude8。
8.在没有腐蚀性和易燃气体的地方可应用。
注意:可提供定制产品。
意思类型
Y | B | M | 22 | - | 12 | / | 0.4 |
预制类型 | 变电站 | 结构 | 设计号 | 高压副额定电压 | 低压副额定电压 |
概述
1.额定电压:HV设备7.2kV和12kV,LV设备0.4 kV。额定电流:HV设备630A,LV设备100-2000A。
2.应用:YBM22系列变电站是一种紧凑的配电装置,集成了高压电气设备,变压器和低压电气设备。它可以用于高层建筑,建筑在城乡,住宅社区,高科技发展领域,中小型工厂,采矿区,油田,临时建筑工地和其他场所。它也可用于接受和电力分配电力分配系统6-15kV,50Hz(60Hz),环主配电系统和双电源或辐射端子配电系统。
3.Feature:高完整,体积小,结构紧凑,操作安全可靠,维护方便,便携式等。与传统的陆上变电站相比,具有相同的容量,预制组合变电站仅需要1/10〜1/15楼面积。因此,建设费用减少。
4.标准:IEC1330
工作融合
1.抽气温度:-10℃〜+ 40℃
2.抗度:≤1000m.
3.声辐射:≤1000W/ m
4.盖子:≤20mm
5.风速:≤35m/ s
6.相关湿度:每日平均相对湿度≤95%相对湿度≤90%。每日平均相对水蒸气压≤2.2KPa。每月平均相对水蒸气压≤1.8kPa。
7.Earthquake强度:≤magnnitude8。
8.在没有腐蚀性和易燃气体的地方可应用。
注意:可提供定制产品。
意思类型
Y | B | M | 22 | - | 12 | / | 0.4 |
预制类型 | 变电站 | 结构 | 设计号 | 高压副额定电压 | 低压副额定电压 |
高品质的组件
选择安装的行业知名品牌电机组件。隔离
硅 - 钢板核心
由新型冷轧Sili Cor钢板制成的铁芯可以节省能源,降低噪音,埃斯特腐蚀和灭绝耐力损失
电镀铜排
良好的电导率,稳定运行增强过载容量,低线路损失,不易氧化,延长变化IFE
电流互感器
环氧树脂铸造良好的绝缘螺栓接地,比精度更改
高品质的组件
选择安装的行业知名品牌电机组件。隔离
硅 - 钢板核心
由新型冷轧Sili Cor钢板制成的铁芯可以节省能源,降低噪音,埃斯特腐蚀和灭绝耐力损失
电镀铜排
良好的电导率,稳定运行增强过载容量,低线路损失,不易氧化,延长变化IFE
电流互感器
环氧树脂铸造良好的绝缘螺栓接地,比精度更改
产品尺寸描述
产品尺寸描述
主要技术参数
容量(kva) | A | B | C | D | E | F | G | M | N | |
全面 类型 | 100-250 | 2400 | 1750 | 1250 | 800 | 600 | 1750 | 1450 | 950 | 550 |
315 | 2400 | 1750 | 1350 | 800 | 650 | 1750 | 1450 | 950 | 550 | |
400-500. | 2400 | 1850 | 1450 | 800 | 650 | 1750 | 1550 | 950 | 550 | |
630 | 2400 | 1850 | 1550 | 800 | 650 | 1750 | 1550 | 950 | 550 | |
800 | 2400 | 1950 | 1550 | 800 | 650 | 1750 | 1650 | 950 | 550 | |
1000 | 2400 | 1950 | 1650 | 800 | 700 | 1750 | 1650 | 950 | 550 |
主要技术参数
容量(kva) | A | B | C | D | E | F | G | M | N | |
全面 类型 | 100-250 | 2400 | 1750 | 1250 | 800 | 600 | 1750 | 1450 | 950 | 550 |
315 | 2400 | 1750 | 1350 | 800 | 650 | 1750 | 1450 | 950 | 550 | |
400-500. | 2400 | 1850 | 1450 | 800 | 650 | 1750 | 1550 | 950 | 550 | |
630 | 2400 | 1850 | 1550 | 800 | 650 | 1750 | 1550 | 950 | 550 | |
800 | 2400 | 1950 | 1550 | 800 | 650 | 1750 | 1650 | 950 | 550 | |
1000 | 2400 | 1950 | 1650 | 800 | 700 | 1750 | 1650 | 950 | 550 |
