TBBZ系列高压无功补偿装置-户外箱式

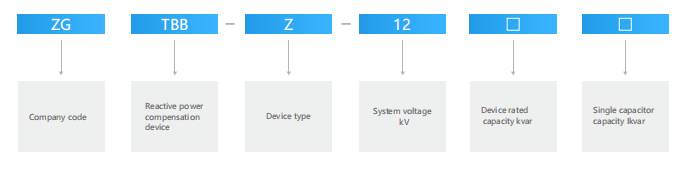

型号含义

使用条件

• 系统额定电压： 6~12kV

• 额定频率： 50-60赫兹

• 电容器组数量： 5组及以下等容量或不等容量切换

• 额定容量： 100-10000kvar

• 单组最大容量： 2000kvar

• 控制电压： 交流220V或直流220V

• 采样电流： 5A

• 采样电压： 100V

• 补偿容量可根据用户要求任意配置。

• 在补偿容量的选择上，应尽量减少电路数量，采用等体积方式  应尽可能采用切换。当需要带载调压时，控制器可增加开关功能  根据电压优先级。

• 当电抗器仅用于限制浪涌电流时，电抗率为0.1%~1.0%。用于抑制5次、7次及以上谐波时，电抗率为5%～6%；用于抑制3次及以上谐波时，电抗率为12~13%。

• 投切开关可选用电容器专用投切开关；也可选用jcz8高压交流真空接触器。

• 如果用户供电系统没有电容柜馈线开关，可增设进线开关柜。

• 若客户供电系统有电容柜馈线开关，可根据客户要求增加隔离开关  要求形成明显断点，方便维修。

• 环境温度：-40+45℃，24小时内平均温度不超过+35℃。

• 海拔：不超过2000米，高于2000米采用高原产品。

• 湿度：日平均值不大于95%，月平均值不大于90%。

• 抗震性：地震烈度不大于8度。

• 安装场所：使用场所不允许有爆炸危险介质，周围环境不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气和严重霉菌。
