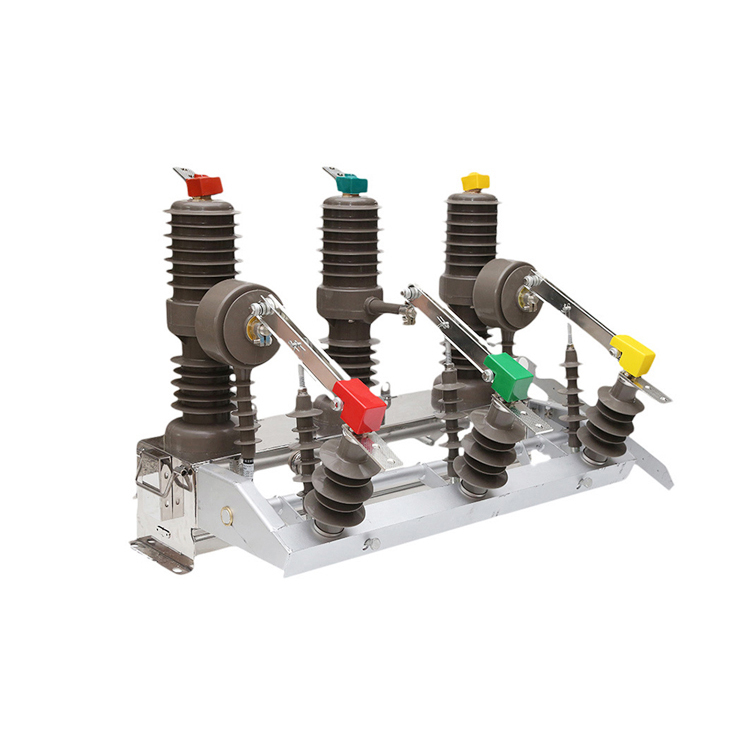

固定保护1250A工程真空断路器


原产地:浙江,

品牌名称:Zhegui Electric

型号:ZW32

类型:真空

打破电流:20kA

机械寿命:10000次

证书:ISO CCC IEC

额定电压:
额定电流:
额定频率:
状态:
数量:
  • ZW32.

  • Zhegui Electric

  • 12/24 / 33/40.5kv

  • 50 / 60Hz.

  • 1片

  • 提供

  • 630A / 1250A / 1600A / 2000A / 2500A

1

概述

ZW32-12室外高压真空断路器(以下称为断路器)是具有12kV额定电压和50Hz的三相AC的室外分配设备。主要用于打开和关闭电力系统中的负载电流,过载电流和短路电流。适用于变电站和工业和矿业企业配电系统的保护和控制,以及经常运行农村电网的地方。断路器具有小体积,轻巧,防凝固,免费维护等特点。它可以适应苛刻的天气条件和脏环境。为什么选择我们

O1CN01I2LUX2LTU8G5JZSK _ !! 3269959694-0-CIB(1)

工作融合

1.环境温度:上限+ 40℃。少衬里-30℃

2.海拔2000米

风压:不超过700pa(对应风速34m / s)

4.地震强度:不要超过8度

5.污染等级:我班

6.最大每日温度:小于25℃。

意思类型

Z W 32 - 12 () / () - ()
真空
电路
断路器
状况
使用:
户外的
设计
代码
评分为
电压
(kv)
G安装
室外
隔离
转变
评分为
当前的
(一种)
等等
电路
break
当前(ka)


真空Tuoe细节

在Zhegui断路器中使用的大型真空管是普通疫包的两倍,外绝缘材料是耐腐蚀和钢的耐腐蚀性,并且具有较大的断裂能力,长期生活和许多允许破坏时间

C35AEF390415B094A2660692AFEA12E

产品描述

A27C595772A01261648E3EBBF49B5F6

每个真空管都有工厂号码。在生产并储存8-12个月后,它会测试是否有空气泄漏,以及压迫电阻是否通过市场。大多数制造商均现在,不会进行二次测试


在Zhegui真空电路断路器中使用的真空管第二次测试,第三次在安装真空断路器后测试,因此您可以轻松购买

真空Tuoe细节

所有该产品的变压器都由纯红色铜制成,而黑色铝制型铝制成。直接使用铜 - 亚丙氨酸易造成巨大的潜在安全危害

C682087AE313B95AE3543989FE10861

铜隔离刀

真空断路器中使用的部件由真实材料制成。隔离刀的厚度高达2.8mm。普通隔离刀仅为2.0mm。甚至各种操作手柄都是由优质材料制成的

10

铜内裤和onule tyntacts

真正的材料不怕测试

内部是全红色铜,外层镀锡

11

断路器电路断路器的外向接触断路器

Inerlligent控制操作机制

真正敢于展示原子能机构导航严格选择新的真实拒绝翻新

12



产品尺寸描述

4

产品结构描述


5

1.上输出端子11.操作手柄

2.断路器12.隔离框架

升降戒指13.绝缘体

4.铭牌14.降低进入终端

5.打开和关闭招牌15.隔离刀片

6.能量储存操作手柄16.绝缘拉杆

7.储能招牌17.电流变压器

8.打开和关闭操作手册18.电压变压器

9.互锁轴19.控制器

10. Box 20. Aviation插件













主要技术参数

物品单元范围
电压,电流参数

额定电压kv.12
额定短时功率耐电压(1min)kv.42
额定闪电脉冲耐压(峰值)kv.75
额定频率赫兹50/60
额定电流A6301250
额定短路断开电流K a20
额定短时耐受电流(RMS)K a20
额定峰值耐受电流K a50
额定短路关闭电流K a50
额定单/背对背电容器组断电电流A630/400
额定短路电流持续时间S4
额定短路电流破碎时间时代50
主电路抗磁线μΩ.≤80(140)
额定操作电压
≌220
机械寿命时代10000
过流调节Al〜10
快速休息电流A6〜20
延迟时间多发性硬化症40-850.
遥控Distaneem> 30.
重新倾斜时间时代0〜3
额定操作亮片
O-0.3S-CO-180S-CO
CT.比率A0/5
容量va.15
输出电压AAC220
输出容量W600
过流调节Al〜10
延迟时间多发性硬化症40-850.
遥控距离m30
