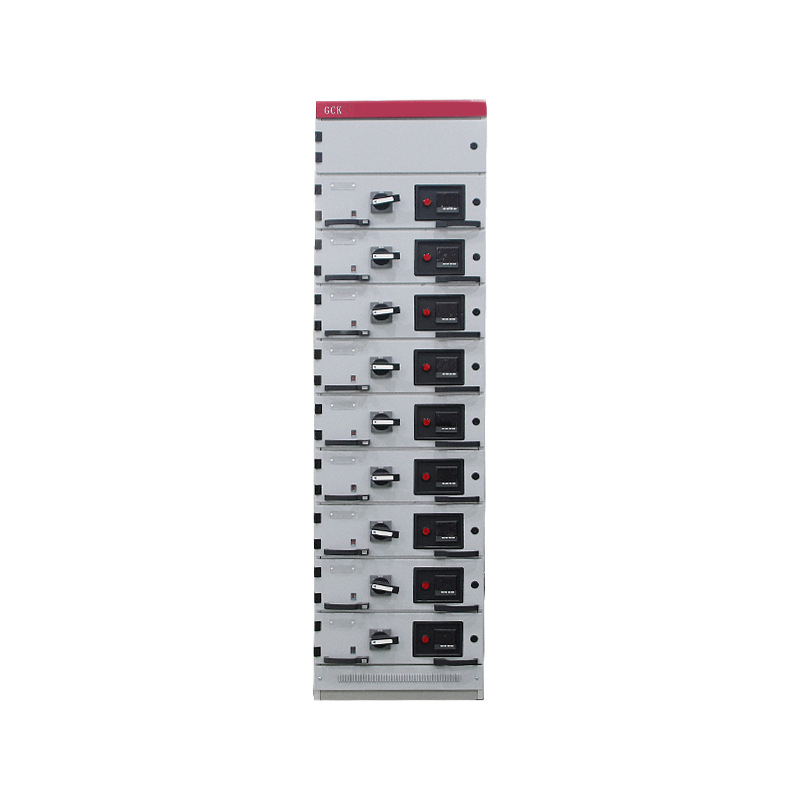

GCK
Giantele
380V-690V
高达 3150A
50/60赫兹
1 件
3相
概述
MNS低压抽出式开关柜是一种模块化设计的低压配电装置,广泛应用于工业、商业和基础设施领域。其主要功能是分配、控制和保护电力,保证电力系统安全可靠运行。 MNS开关柜采用先进的制造工艺和高品质的电气元件,提供高度的灵活性和可扩展性,以满足不同的用户需求。
操作条件
周围空气温度不高于+40℃,不低于-5℃,24小时内平均温度不高于+35℃;
大气条件:空气清洁,最高温度+40℃时相对湿度不大于50%, 较低温度下允许相对湿度,如+20℃时为90%,但应考虑温度变化,并且 偶尔可能会出现凝结现象;海拔不超过2000m;
该设备适合在以下温度下进行运输和储存过程;在-25℃至+55℃范围内,短时间内(不超过24h)可达到+70℃,且装置在这些极限温度下不应遭受任何不可修复的损坏,并应能够在正常条件下正常工作;若不能满足上述使用条件,应协商解决 用户和制造商之间。
该装置用于海上石油钻井平台、核电站时,应另行签订技术协议。
产品特点
模块化设计: MNS开关柜采用标准化模块化设计,具有高度的灵活性和可扩展性,便于安装、维护和升级。
高安全性: 坚固的机柜结构,防护措施完善,防护等级高达IP54,有效防止灰尘和湿气的进入,保证设备的安全运行。
可靠的电气性能: 采用优质断路器、接触器、继电器等电气元件,电气性能稳定,使用寿命长。
智能控制: 开关柜支持智能监控管理系统,实现电气参数实时监控、故障诊断和预警,提升系统运行效率和安全性。
易于维护: 抽屉式设计使各功能单元可独立抽出,方便检查和更换,减少停机时间,提高维护效率。
节省空间: 结构紧凑,占地面积小,适合各种安装环境,优化空间利用率。
环保节能: 开关柜采用环保材料和节能设计,减少能源消耗和环境影响,符合现代绿色环保标准。
多重保护功能: 设有短路保护、过载保护、漏电保护等多重保护功能,确保电力系统安全运行。
适用范围广: 该开关柜适用于工厂、商业建筑、数据中心、交通设施等各种低压配电系统,具有广阔的应用前景。
概述
MNS低压抽出式开关柜是一种模块化设计的低压配电装置,广泛应用于工业、商业和基础设施领域。其主要功能是分配、控制和保护电力,保证电力系统安全可靠运行。 MNS开关柜采用先进的制造工艺和高品质的电气元件,提供高度的灵活性和可扩展性,以满足不同的用户需求。
操作条件
周围空气温度不高于+40℃,不低于-5℃,24小时内平均温度不高于+35℃;
大气条件:空气清洁,最高温度+40℃时相对湿度不大于50%, 较低温度下允许相对湿度,如+20℃时为90%,但应考虑温度变化,并且 偶尔可能会出现凝结现象;海拔不超过2000m;
该设备适合在以下温度下进行运输和储存过程;在-25℃至+55℃范围内,短时间内(不超过24h)可达到+70℃,且装置在这些极限温度下不应遭受任何不可修复的损坏,并应能够在正常条件下正常工作;若不能满足上述使用条件,应协商解决 用户和制造商之间。
该装置用于海上石油钻井平台、核电站时,应另行签订技术协议。
产品特点
模块化设计: MNS开关柜采用标准化模块化设计,具有高度的灵活性和可扩展性,便于安装、维护和升级。
高安全性: 坚固的机柜结构,防护措施完善,防护等级高达IP54,有效防止灰尘和湿气的进入,保证设备的安全运行。
可靠的电气性能: 采用优质断路器、接触器、继电器等电气元件,电气性能稳定,使用寿命长。
智能控制: 开关柜支持智能监控管理系统,实现电气参数实时监控、故障诊断和预警,提升系统运行效率和安全性。
易于维护: 抽屉式设计使各功能单元可独立抽出,方便检查和更换,减少停机时间,提高维护效率。
节省空间: 结构紧凑,占地面积小,适合各种安装环境,优化空间利用率。
环保节能: 开关柜采用环保材料和节能设计,减少能源消耗和环境影响,符合现代绿色环保标准。
多重保护功能: 设有短路保护、过载保护、漏电保护等多重保护功能,确保电力系统安全运行。
适用范围广: 该开关柜适用于工厂、商业建筑、数据中心、交通设施等各种低压配电系统,具有广阔的应用前景。
额定绝缘电压 | 交流690V | |
额定工作电压 | 交流400V | |
主母线额定电流 | ≤6300A | |
主母线额定耐受电流(1s) | 50kA,80kA | |
主母线额定峰值耐受电流 | 105kA,176kA | |
配电母线最大工作电流(垂直母线) | 1000A | |
配电母线 | ||
正常形式 | 105kA(最大)/0.1s | |
增强型 | 176kA(最大)/0.1s |
符合IEC529、DIN40050标准。
IP30对于大于Ф2.5MM的坚固防护。
IP40,直径大于Ф1.0MM的坚固防护。
IP54 可防止任何方向的灰尘和飞溅。
(IP54防护等级需与制造商协商订购)
开关柜的基本结构由C型材组装而成。 C段由钢板制成,带有E=25mm模块安装孔。所有柜体和内隔板均经过镀锌和净化处理。
门板四周、侧板采用高压静电
配电中心柜(PC):可选用Emax、MT、3WN、AH、ME系列断路器。
电机控制中心柜(MCC):由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或带熔断器的旋转负荷开关。
自动功率因数补偿柜(带手动、自动和远程功率因数补偿装置)
额定绝缘电压 | 交流690V | |
额定工作电压 | 交流400V | |
主母线额定电流 | ≤6300A | |
主母线额定耐受电流(1s) | 50kA,80kA | |
主母线额定峰值耐受电流 | 105kA,176kA | |
配电母线最大工作电流(垂直母线) | 1000A | |
配电母线 | ||
正常形式 | 105kA(最大)/0.1s | |
增强型 | 176kA(最大)/0.1s |
符合IEC529、DIN40050标准。
IP30对于大于Ф2.5MM的坚固防护。
IP40,直径大于Ф1.0MM的坚固防护。
IP54 可防止任何方向的灰尘和飞溅。
(IP54防护等级需与制造商协商订购)
开关柜的基本结构由C型材组装而成。 C段由钢板制成,带有E=25mm模块安装孔。所有柜体和内隔板均经过镀锌和净化处理。
门板四周、侧板采用高压静电
配电中心柜(PC):可选用Emax、MT、3WN、AH、ME系列断路器。
电机控制中心柜(MCC):由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或带熔断器的旋转负荷开关。
自动功率因数补偿柜(带手动、自动和远程功率因数补偿装置)
H | W | D | 评论 | ||
H | B | T | T1 | T2 | |
2200 | 400 | 1000 | 800 | 200 | 主总线开关 |
2200 | 400 | 1000 | 800 | 200 | F1s-1250-2000 ME630-1605 |
2200 | 600 | 1000 | 800 | 200 | F2s-2500 |
2200 | 800 | 1000 | 800 | 200 | F3s-3200 ME2000-3200 |
2200 | 1000 | 1000 | 800 | 200 | F4s-4000 Me3205 |
2200 | 1200 | 1000 | 800 | 200 | ME4005 |
H | W | D | 评论 | ||||
H | B | B1 | B2 | T | T1 | T2 | |
2200 | 1000 | 600 | 400 | 600 | 400 | 200 | 主总线开关 |
2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | F1s-1250-2000 ME630-1605 |
H | W | D | 评论 | ||
H | B | T | T1 | T2 | |
2200 | 400 | 1000 | 800 | 200 | 主总线开关 |
2200 | 400 | 1000 | 800 | 200 | F1s-1250-2000 ME630-1605 |
2200 | 600 | 1000 | 800 | 200 | F2s-2500 |
2200 | 800 | 1000 | 800 | 200 | F3s-3200 ME2000-3200 |
2200 | 1000 | 1000 | 800 | 200 | F4s-4000 Me3205 |
2200 | 1200 | 1000 | 800 | 200 | ME4005 |
H | W | D | 评论 | ||||
H | B | B1 | B2 | T | T1 | T2 | |
2200 | 1000 | 600 | 400 | 600 | 400 | 200 | 主总线开关 |
2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | F1s-1250-2000 ME630-1605 |
技术参数
先生。 | 内容 | 单元 | 价值 | |
1 | 额定工作电压 | V | 380/690 | |
2 | 额定绝缘电压 | V | 660/1000 | |
3 | 额定频率 | 赫兹 | 50 | |
4 | 主母线 | 额定电流 | A | <3150 |
额定短时耐受电流(ls) | kA | <80 | ||
额定峰值耐受电流 | kA | <143 | ||
5 | 配送巴士 | 额定电流 | A | <1000 |
额定短时耐受电流(ls) | kA | <50 | ||
额定峰值耐受电流 | kA | <105 | ||
6 | 亚明 辅助。电路频率耐受电压(lmin) | 电压 | 2 | |
7 | 额定冲击耐受电压 | 电压 | 8 | |
8 | 防护等级 | 知识产权 | IP54 到 IP54 | |
9 | 电气间隙 | 毫米 | >10 | |
10 | 爬电距离 | 毫米 | >12.5 | |
11 | 过电压等级 | - | 三/四 | |
12 | 污染等级 | - | 3 |
面板宽度(A) | 面板深度(B) | 安装孔距(a) | 之间的距离 安装孔(b) |
800 | 600 | 685 | 485 |
600 | 800 | 485 | 685 |
600 | 1000 | 485 | 885 |
800 | 800 | 685 | 685 |
800 | 1000 | 685 | 885 |
1000 | 800 | 885 | 685 |
1000 | 1000 | 885 | 885 |
注:安装尺寸为公司标准设备方案。如有其他要求,可与本公司协商解决。 |
技术参数
先生。 | 内容 | 单元 | 价值 | |
1 | 额定工作电压 | V | 380/690 | |
2 | 额定绝缘电压 | V | 660/1000 | |
3 | 额定频率 | 赫兹 | 50 | |
4 | 主母线 | 额定电流 | A | <3150 |
额定短时耐受电流(ls) | kA | <80 | ||
额定峰值耐受电流 | kA | <143 | ||
5 | 配送巴士 | 额定电流 | A | <1000 |
额定短时耐受电流(ls) | kA | <50 | ||
额定峰值耐受电流 | kA | <105 | ||
6 | 亚明 辅助。电路频率耐受电压(lmin) | 电压 | 2 | |
7 | 额定冲击耐受电压 | 电压 | 8 | |
8 | 防护等级 | 知识产权 | IP54 到 IP54 | |
9 | 电气间隙 | 毫米 | >10 | |
10 | 爬电距离 | 毫米 | >12.5 | |
11 | 过电压等级 | - | 三/四 | |
12 | 污染等级 | - | 3 |
面板宽度(A) | 面板深度(B) | 安装孔距(a) | 之间的距离 安装孔(b) |
800 | 600 | 685 | 485 |
600 | 800 | 485 | 685 |
600 | 1000 | 485 | 885 |
800 | 800 | 685 | 685 |
800 | 1000 | 685 | 885 |
1000 | 800 | 885 | 685 |
1000 | 1000 | 885 | 885 |
注:安装尺寸为公司标准设备方案。如有其他要求,可与本公司协商解决。 |
