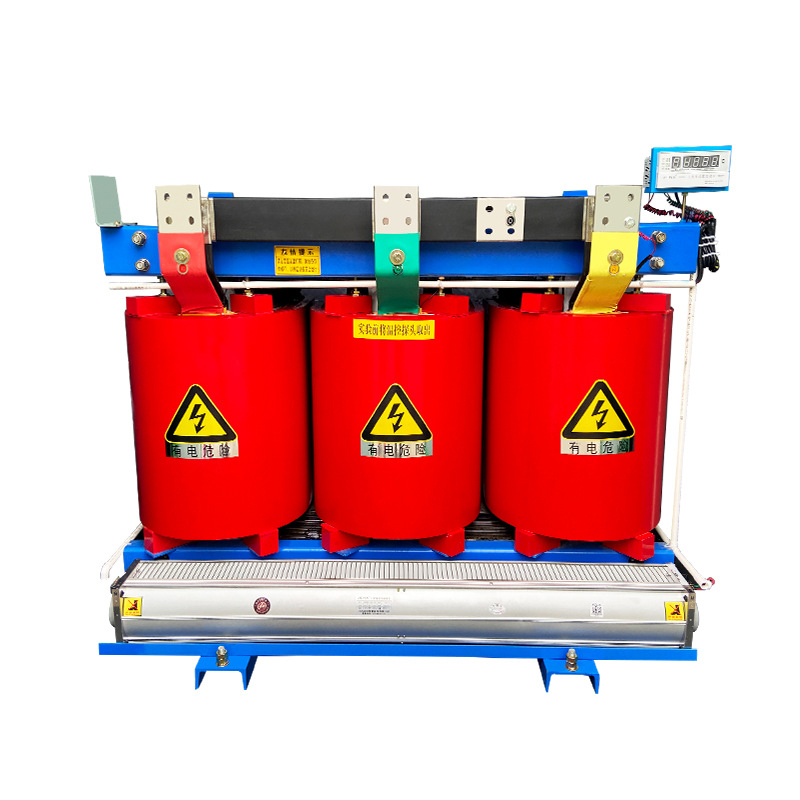

SCB(10)干式变压器体现了电力转换技术的前沿,将环氧树脂浇注技术与优质绝缘材料有效结合。这种先进的设计确保了无与伦比的效率、可靠性和安全性,使其成为各种应用的理想选择。从配电网络到商业和工业设施,SCB(10) 变压器特别适合需要严格环境和消防安全标准的环境。其干式结构消除了漏油风险,提高了安全性,同时减少了维护需求。因此,SCB(10) 变压器是寻求稳健、高效解决方案以满足配电需求的行业的完美选择。
额定电压: | |
---|---|
额定电容器: | |
状态: | |
数量: | |
SC(B)10
Giantele
10kV、20kV、35kV
50-2500kVA
50/60赫兹
1 件
三
SCB(10) 干式变压器是电力转换技术最新进步的证明。该变压器采用最先进的环氧树脂铸造技术和优质绝缘材料制成,具有无与伦比的效率、可靠性和安全性。 SCB(10) 旨在适应从配电网络到商业和工业设施的广泛应用,尤其在需要严格遵守环境和消防安全标准的环境中表现出色。这款中压干式变压器采用三相配置,频率为 50Hz,可在各种负载需求下无缝运行,使其成为任何工业环境的多功能选择。
SCB(10) 的突出特点之一是其卓越的效率和节能效果。该功率干式变压器采用顶级磁芯材料和创新的绕组配置,可显着降低空载和负载损耗,显着提高整体能源效率。这使得 SCB(10) 不仅是一种经济高效的选择,而且也是一种对环境负责的选择。消除液体绝缘介质进一步强调了对环境管理的承诺,从而避免了潜在的泄漏和污染问题。
安全性在任何工业应用中都是至关重要的,SCB(10) 在这一领域不会妥协。它利用阻燃材料与复杂的温度控制机制相结合,即使在最艰苦的条件下也能确保稳定的性能。此外,精心的设计和制造实践可确保变压器以极低的噪音运行,从而提高工作环境的舒适度。
耐用性和低维护成本是 SCB(10) 干式变压器的特点。其流线型设计与优质材料和工艺相结合,保证了以最少的维护来延长使用寿命。这款中压电力干式变压器专为室内和室外安装而设计,可轻松适应各种设置和负载需求,使其成为各种应用的理想选择。
先进的环氧树脂浇注技术保证了绝缘材料在绕组上的均匀分布,提高了绝缘完整性和使用寿命。 H级环氧树脂的使用不仅提供了卓越的绝缘性能,而且可以承受更高的工作温度,增强了变压器的耐用性和安全性。此外,该结构采用铜带绕组,增强了机械坚固性和散热性,使变压器能够承受突然短路而不会损坏。高效的热管理系统通过熟练地处理和排出运行热量,进一步确保最佳的内部条件,从而有助于 SCB(10) 的可靠性和效率。
总之,SCB(10) 干式变压器的设计旨在满足现代工业设施的严格要求,对于希望在遵守安全和环境标准的同时增强电源管理能力的企业来说,这是一项明智的投资。无论您需要 33kV 干式变压器还是 300kVA 干式变压器,SCB(10) 的设计都能超出您的性能和可靠性预期。
SCB(10) 干式变压器是电力转换技术最新进步的证明。该变压器采用最先进的环氧树脂铸造技术和优质绝缘材料制成,具有无与伦比的效率、可靠性和安全性。 SCB(10) 旨在适应从配电网络到商业和工业设施的广泛应用,尤其在需要严格遵守环境和消防安全标准的环境中表现出色。这款中压干式变压器采用三相配置,频率为 50Hz,可在各种负载需求下无缝运行,使其成为任何工业环境的多功能选择。
SCB(10) 的突出特点之一是其卓越的效率和节能效果。该功率干式变压器采用顶级磁芯材料和创新的绕组配置,可显着降低空载和负载损耗,显着提高整体能源效率。这使得 SCB(10) 不仅是一种经济高效的选择,而且也是一种对环境负责的选择。消除液体绝缘介质进一步强调了对环境管理的承诺,从而避免了潜在的泄漏和污染问题。
安全性在任何工业应用中都是至关重要的,SCB(10) 在这一领域不会妥协。它利用阻燃材料与复杂的温度控制机制相结合,即使在最艰苦的条件下也能确保稳定的性能。此外,精心的设计和制造实践可确保变压器以极低的噪音运行,从而提高工作环境的舒适度。
耐用性和低维护成本是 SCB(10) 干式变压器的特点。其流线型设计与优质材料和工艺相结合,保证了以最少的维护来延长使用寿命。这款中压电力干式变压器专为室内和室外安装而设计,可轻松适应各种设置和负载需求,使其成为各种应用的理想选择。
先进的环氧树脂浇注技术保证了绝缘材料在绕组上的均匀分布,提高了绝缘完整性和使用寿命。 H级环氧树脂的使用不仅提供了卓越的绝缘性能,而且可以承受更高的工作温度,增强了变压器的耐用性和安全性。此外,该结构采用铜带绕组,增强了机械坚固性和散热性,使变压器能够承受突然短路而不会损坏。高效的热管理系统通过熟练地处理和排出运行热量,进一步确保最佳的内部条件,从而有助于 SCB(10) 的可靠性和效率。
总之,SCB(10) 干式变压器的设计旨在满足现代工业设施的严格要求,对于希望在遵守安全和环境标准的同时增强电源管理能力的企业来说,这是一项明智的投资。无论您需要 33kV 干式变压器还是 300kVA 干式变压器,SCB(10) 的设计都能超出您的性能和可靠性预期。
电压等级(kv) | 最大工作电压kV(有效值) | 额定短时工频耐受电压kV(RMS)/1分钟 | 额定雷电冲击耐受电压kV(峰值) | |
全波 | 削波 | |||
0.4 | 0.46 | 5 | 75 | 85 |
10 | 12 | 35 | 75 | |
20 | 24 | 50 | 125 | |
35 | 42 | 70 | 170 |
型号含义(10KV)
型号 | 额定容量 | 加入群组标签 | 电压组合(kV) | 空载损耗 | 负载损耗 | 空载电流 | 短路电阻 | ||
千伏安 | 高压 | 攻丝范围 | 低压 | W | W | % | % | ||
SCB10-30 | 30 | yyn0 或者 动态11 | 10 6.3 6 | ±2×2.5% 或者 +3×2.5% -1×2.5% | 0.4 | 190 | 700 | 2.4 | 4.0 |
SCB10-50 | 50 | 270 | 990 | 2.4 | |||||
SCB10-80 | 80 | 360 | 1370 | 1.8 | |||||
SCB10-100 | 100 | 400 | 1570 | 1.8 | |||||
SCB10-125 | 125 | 470 | 1840 | 1.6 | |||||
SCB10-160 | 160 | 540 | 2120 | 1.6 | |||||
SCB10-200 | 200 | 620 | 2520 | 1.4 | |||||
SCB10-250 | 250 | 720 | 2750 | 1.4 | |||||
SCB10-315 | 315 | 880 | 3460 | 1.2 | |||||
SCB10-400 | 400 | 970 | 3980 | 1.2 | |||||
SCB10-500 | 500 | 1160 | 4870 | 1.2 | |||||
SCB10-630 | 630 | 1300 | 5950 | 1.0 | 6.0 | ||||
SCB10-800 | 800 | 1520 | 6950 | 1.0 | |||||
SCB10-1000 | 1000 | 1770 | 8120 | 1.0 | |||||
SCB10-1250 | 1250 | 2090 | 9690 | 1.0 | |||||
SCB10-1600 | 1600 | 2450 | 11730 | 1.0 | |||||
SCB10-2000 | 2000 | 3050 | 14450 | 0.8 | |||||
SCB10-2500 | 2500 | 3600 | 17170 | 0.8 |
型号含义(20KV)
型号 | 额定容量 | 加入 组标签 | 电压组合(kV) | 空载损耗 | 负载损耗 | 空载电流 | 短路电阻 | ||
千伏安 | 高压 | 攻丝范围 | 低压 | W | W | % | % | ||
SCB10-50 | 50 | yyn0 或者 动态11 | 20 | ±2×2.5% 或者 +3×2.5% -1×2.5% | 0.4 | 345 | 1180 | 2.4 | 6.0 |
SCB10-100 | 100 | 545 | 1910 | 2.2 | |||||
SCB10-160 | 160 | 682 | 2780 | 1.8 | |||||
SCB10-200 | 200 | 745 | 2820 | 1.8 | |||||
SCB10-250 | 250 | 855 | 3280 | 1.6 | |||||
SCB10-315 | 315 | 980 | 3910 | 1.6 | |||||
SCB10-400 | 400 | 1165 | 4640 | 1.4 | |||||
SCB10-500 | 500 | 1365 | 5550 | 1.4 | |||||
SCB10-630 | 630 | 1545 | 6550 | 1.2 | |||||
SCB10-800 | 800 | 1775 | 7910 | 1.2 | |||||
SCB10-1000 | 1000 | 2090 | 9370 | 1.0 | |||||
SCB10-1250 | 1250 | 2410 | 11050 | 1.0 | |||||
SCB10-1600 | 1600 | 2820 | 13300 | 1.0 | |||||
SCB10-2000 | 2000 | 3280 | 15690 | 0.8 | |||||
SCB10-2500 | 2500 | 3910 | 18550 | 0.8 |
型号含义(35KV)
型号 | 额定 容量 | 加入 组标签 | 电压组合(kV) | 空载损耗 | 负载损耗 | 空载电流 | 短路电阻 | ||
千伏安 | 高压 | 攻丝范围 | 低压 | W | W | % | % | ||
SCB10-50 | 50 | yyn0 或者 动态11 | 35 | ±2×2.5% 或者 +3×2.5% -1×2.5% | 0.4 | 500 | 1360 | 2.8 | 6.0 |
SCB10-100 | 100 | 640 | 2000 | 2.4 | |||||
SCB10-160 | 160 | 800 | 2690 | 1.8 | |||||
SCB10-200 | 200 | 890 | 3180 | 1.8 | |||||
SCB10-250 | 250 | 1000 | 3640 | 1.6 | |||||
SCB10-315 | 315 | 1190 | 4320 | 1.6 | |||||
SCB10-400 | 400 | 1390 | 5180 | 1.4 | |||||
SCB10-500 | 500 | 1640 | 6360 | 1.4 | |||||
SCB10-630 | 630 | 1880 | 7360 | 1.2 | |||||
SCB10-800 | 800 | 2180 | 8640 | 1.2 | |||||
SCB10-1000 | 1000 | 2460 | 10000 | 0.9 | |||||
SCB10-1250 | 1250 | 2860 | 11910 | 0.9 | |||||
SCB10-1600 | 1600 | 3180 | 14820 | 0.9 | |||||
SCB10-2000 | 2000 | 3860 | 17460 | 0.9 | |||||
SCB10-2500 | 2500 | 4500 | 20900 | 0.9 |
电压等级(kv) | 最大工作电压kV(有效值) | 额定短时工频耐受电压kV(RMS)/1分钟 | 额定雷电冲击耐受电压kV(峰值) | |
全波 | 削波 | |||
0.4 | 0.46 | 5 | 75 | 85 |
10 | 12 | 35 | 75 | |
20 | 24 | 50 | 125 | |
35 | 42 | 70 | 170 |
型号含义(10KV)
型号 | 额定容量 | 加入群组标签 | 电压组合(kV) | 空载损耗 | 负载损耗 | 空载电流 | 短路电阻 | ||
千伏安 | 高压 | 攻丝范围 | 低压 | W | W | % | % | ||
SCB10-30 | 30 | yyn0 或者 动态11 | 10 6.3 6 | ±2×2.5% 或者 +3×2.5% -1×2.5% | 0.4 | 190 | 700 | 2.4 | 4.0 |
SCB10-50 | 50 | 270 | 990 | 2.4 | |||||
SCB10-80 | 80 | 360 | 1370 | 1.8 | |||||
SCB10-100 | 100 | 400 | 1570 | 1.8 | |||||
SCB10-125 | 125 | 470 | 1840 | 1.6 | |||||
SCB10-160 | 160 | 540 | 2120 | 1.6 | |||||
SCB10-200 | 200 | 620 | 2520 | 1.4 | |||||
SCB10-250 | 250 | 720 | 2750 | 1.4 | |||||
SCB10-315 | 315 | 880 | 3460 | 1.2 | |||||
SCB10-400 | 400 | 970 | 3980 | 1.2 | |||||
SCB10-500 | 500 | 1160 | 4870 | 1.2 | |||||
SCB10-630 | 630 | 1300 | 5950 | 1.0 | 6.0 | ||||
SCB10-800 | 800 | 1520 | 6950 | 1.0 | |||||
SCB10-1000 | 1000 | 1770 | 8120 | 1.0 | |||||
SCB10-1250 | 1250 | 2090 | 9690 | 1.0 | |||||
SCB10-1600 | 1600 | 2450 | 11730 | 1.0 | |||||
SCB10-2000 | 2000 | 3050 | 14450 | 0.8 | |||||
SCB10-2500 | 2500 | 3600 | 17170 | 0.8 |
型号含义(20KV)
型号 | 额定容量 | 加入 组标签 | 电压组合(kV) | 空载损耗 | 负载损耗 | 空载电流 | 短路电阻 | ||
千伏安 | 高压 | 攻丝范围 | 低压 | W | W | % | % | ||
SCB10-50 | 50 | yyn0 或者 动态11 | 20 | ±2×2.5% 或者 +3×2.5% -1×2.5% | 0.4 | 345 | 1180 | 2.4 | 6.0 |
SCB10-100 | 100 | 545 | 1910 | 2.2 | |||||
SCB10-160 | 160 | 682 | 2780 | 1.8 | |||||
SCB10-200 | 200 | 745 | 2820 | 1.8 | |||||
SCB10-250 | 250 | 855 | 3280 | 1.6 | |||||
SCB10-315 | 315 | 980 | 3910 | 1.6 | |||||
SCB10-400 | 400 | 1165 | 4640 | 1.4 | |||||
SCB10-500 | 500 | 1365 | 5550 | 1.4 | |||||
SCB10-630 | 630 | 1545 | 6550 | 1.2 | |||||
SCB10-800 | 800 | 1775 | 7910 | 1.2 | |||||
SCB10-1000 | 1000 | 2090 | 9370 | 1.0 | |||||
SCB10-1250 | 1250 | 2410 | 11050 | 1.0 | |||||
SCB10-1600 | 1600 | 2820 | 13300 | 1.0 | |||||
SCB10-2000 | 2000 | 3280 | 15690 | 0.8 | |||||
SCB10-2500 | 2500 | 3910 | 18550 | 0.8 |
型号含义(35KV)
型号 | 额定 容量 | 加入 组标签 | 电压组合(kV) | 空载损耗 | 负载损耗 | 空载电流 | 短路电阻 | ||
千伏安 | 高压 | 攻丝范围 | 低压 | W | W | % | % | ||
SCB10-50 | 50 | yyn0 或者 动态11 | 35 | ±2×2.5% 或者 +3×2.5% -1×2.5% | 0.4 | 500 | 1360 | 2.8 | 6.0 |
SCB10-100 | 100 | 640 | 2000 | 2.4 | |||||
SCB10-160 | 160 | 800 | 2690 | 1.8 | |||||
SCB10-200 | 200 | 890 | 3180 | 1.8 | |||||
SCB10-250 | 250 | 1000 | 3640 | 1.6 | |||||
SCB10-315 | 315 | 1190 | 4320 | 1.6 | |||||
SCB10-400 | 400 | 1390 | 5180 | 1.4 | |||||
SCB10-500 | 500 | 1640 | 6360 | 1.4 | |||||
SCB10-630 | 630 | 1880 | 7360 | 1.2 | |||||
SCB10-800 | 800 | 2180 | 8640 | 1.2 | |||||
SCB10-1000 | 1000 | 2460 | 10000 | 0.9 | |||||
SCB10-1250 | 1250 | 2860 | 11910 | 0.9 | |||||
SCB10-1600 | 1600 | 3180 | 14820 | 0.9 | |||||
SCB10-2000 | 2000 | 3860 | 17460 | 0.9 | |||||
SCB10-2500 | 2500 | 4500 | 20900 | 0.9 |
