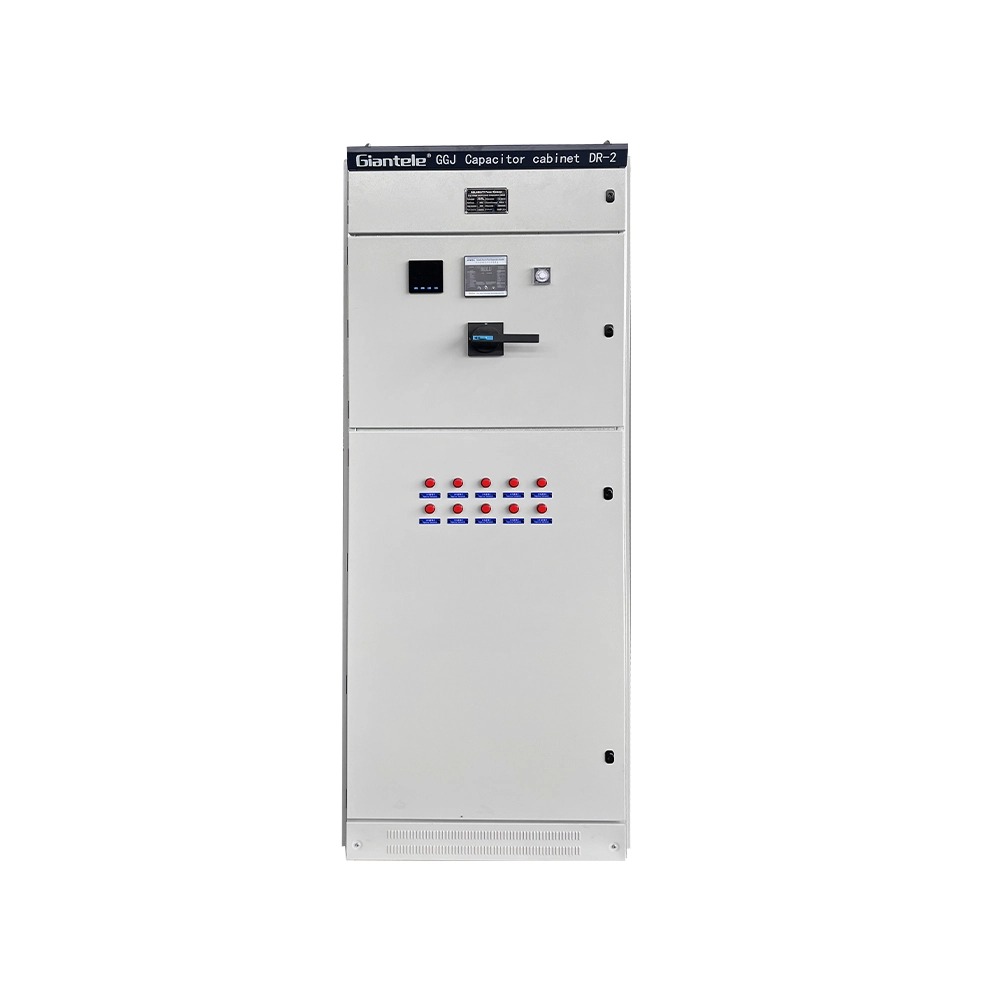

在现代电气系统中，电容器组可以提高 功率因数、减少损耗并保持系统电压稳定性。然而，当安装电容器组时没有适当的谐波抑制措施，它们可能会无意中产生谐振点，并导致严重的设备故障或电能质量问题。为了避免这些挑战，电抗器（也称为失谐电抗器或谐波滤波器）通常与电容器组配对。这种配对提高了可靠性并保持工业和商业网络安全运行。
本文深入探讨了为什么电抗器与电容器组一起使用、它们的工作原理以及它们在现代电气系统中带来的好处。
电容器组是多个串联或并联电容器的组合，用于根据需要存储和释放无功功率。电容器组的主要功能是提高功率因数，即交流电路中的有功功率与视在功率之比。当系统以低功率因数运行时，相同负载会消耗更多电流，从而导致效率低下、电压下降和更高的公用事业成本。
| 功能 | 描述 | 优点 |
|---|---|---|
| 功率因数校正 | 减少从电网汲取的无功功率 | 降低电费 |
| 电压支持 | 在重负载下稳定电压水平 | 提高供应可靠性 |
| 负载均衡 | 管理跨阶段的不均匀分布 | 减少系统压力 |
| 减少损失 | 减少传输损耗 | 提高效率 |
然而，当这些电容器组安装在包含变频驱动器 (VFD)、逆变器或整流器等非线性负载的电网中时，电容器组本身就很容易受到谐波的影响。这就是反应堆变得至关重要的地方。
电抗器是一种抵抗电流突然变化的电感元件。在电容器组应用中，电抗器专门设计用于限制浪涌电流、阻止谐波以及调整整个系统远离谐振频率。
与相关的电抗器主要有两种类型 电容器组：
串联电抗器（失谐电抗器）。与每个电容器支路串联。
谐波滤波电抗器。旨在为谐波频率创建特定的阻抗路径，将其安全地转移到地面。
通过结合电感（来自电抗器）和电容（来自电容器组），系统可以实现稳定、受控的阻抗分布，从而最大限度地减少失真和谐振。
当电容器组连接到含有谐波的电网时，它们可能会无意中放大这些谐波电流。发生这种情况是因为系统电感和电容的组合可以创建谐振电路。在谐振频率下，即使很小的谐波电流也会引起大的电压和电流浪涌，从而损坏电容器、断路器和变压器。
反应堆通过以下方式提供帮助：
将 电容器组失谐到低于主要谐波次数的频率。
防止 系统电感和电容器组之间的谐振。
限制浪涌电流。 电容器开关操作期间的
保护 敏感电气元件免遭过热和故障。
| 参数 | 不带电抗器 | 带电抗器 |
|---|---|---|
| 共振频率 | 与谐波次数匹配（危险） | 移至谐波范围以下 |
| 谐波电流 | 放大的 | 压抑 |
| 电容器寿命 | 缩短 | 扩展 |
| 电压畸变 | 严重 | 受控 |
通过添加电抗器，系统的谐振频率转移到更安全的范围（对于 50 Hz 系统，通常为 189 至 215 Hz）。这种配置称为失谐电容器组。
当电抗器与电容器组串联安装时，谐波频率下的组合阻抗主要变为感性。这确保谐波电流不会流入电容器组，而是被电抗器的感抗阻尼。
电抗器与电容器组的每级串联。
电抗器产生与谐波频率相反的感应电压降。
整个系统的谐振频率移至最低有效谐波（通常是第五次谐波）以下。
其结果是电流更加平滑、电压稳定性提高并延长设备使用寿命。
电抗器的电感值（通常为 5.67%、7% 或 14%）决定了失谐或滤波的实现程度。选择正确的调谐百分比对于平衡成本、性能和谐波抑制至关重要。
电抗器的加入将标准电容器组转变为抗谐波功率调节装置。优势在于技术和商业。
电抗器可保护电容器免受谐波过载和过电压的影响，从而降低过早失效的可能性。这确保了更长的维护周期和更少的停机次数。
电抗器限制进入电容器组的谐波电流，将系统的 总谐波失真 (THD)保持 在 IEEE 519 或 IEC 标准可接受的限度内.
当电容器接通时，会产生 浪涌电流 。电抗器限制这些电流，防止接触器损坏和机械应力。
通过控制谐波和无功功率流，即使在动态负载条件下，整个网络的整体电压曲线也保持更加稳定。
当谐波得到缓解时，电容器、变压器和电缆可以在较低的电应力下运行，从而提高其运行寿命。
选择合适的电抗器需要在成本、失谐百分比和电气系统的谐波分布之间进行平衡。
| 电抗器额定值 | 失谐频率 (50 Hz) | 谐振阶次 | 常见应用 |
|---|---|---|---|
| 5.67% | 210赫兹 | 4.20 | 一般谐波抑制 |
| 7% | 189赫兹 | 3.78 | 重工业负载 |
| 14% | 134赫兹 | 2.67 | 高失真环境 |
系统电压和频率： 必须符合操作条件。
谐波频谱： 识别主要谐波次数。
电容器组尺寸： 确定所需的电抗器电感。
热容量： 确保电抗器能够处理谐波电流而不会过热。
正确的尺寸确定和模拟决定了电抗器-电容器组合的性能。
配备电抗器的电容器组用于多个领域，特别是在存在高谐波负载的地方。
工业设备：变频器、焊接机、感应炉。
商业建筑： 电梯、暖通空调系统、照明控制器。
可再生能源系统： 太阳能逆变器和风力涡轮机转换器。
数据中心： UPS 系统和电力电子转换器。
在这些环境中，电抗器可确保电容器组高效运行，而不会导致电能质量问题。
| 特性 | 不带电抗器 | 带电抗器 |
|---|---|---|
| 功率因数校正 | 有效的 | 有效的 |
| 谐波滤除 | 没有任何 | 重要的 |
| 共振风险 | 高的 | 低的 |
| 设备保护 | 有限的 | 强的 |
| 维护频率 | 高的 | 低的 |
| 系统整体寿命 | 较短 | 更长 |
反应堆增加了初始成本。较低的维护成本和较长的设备寿命通常会在几年内得到回报。
即使安装了电抗器， 维护 对于确保电容器组的最佳性能仍然至关重要。
定期检查：检查是否有过热、连接松动和绝缘磨损情况。
电容器健康监测： 测量电容值并与额定规格进行比较。
谐波测量： 定期测试 THD 水平以确保合规性。
反应堆状况检查： 寻找振动或嗡嗡声的迹象，这可能表明磁芯存在问题。
这些检查使电容器和电抗器能够在多年的服务中保持正常工作。
电抗器对于使电容器组在现代电气系统中安全高效地运行至关重要。通过减轻谐波、防止谐振和控制浪涌电流，电抗器可以延长电容器的使用寿命并保护整个网络免受不稳定和故障的影响。
电抗器的集成将电容器组从简单的功率因数校正装置转变为全面的 电能质量 解决方案，使其在当今电力电子驱动的环境中不可或缺。
我们收到的大多数询问都是为了更换现有的补偿面板，而不是为了绿地安装。面板尺寸已经确定，开关室也已经建成，目标是在不重建房间的情况下阻止电容器故障。
三个测量决定答案。
现有银行评级（千无功）。电抗器必须与其所在的电容器级相匹配，而不是整个电容器组。
主要谐波次数。 仅具有 5 次谐波负载的设备通常采用 7% 电抗器。具有单相负载 3 次谐波的设备需要 14%，因为 7% 会使 3 次谐波不受保护。
可用的隔间深度。 失谐电抗器使每个电容器级的体积增加大约 20% 到 35%。如果现有的隔间无法容纳，则必须将台阶分散到更多的隔间。
如果现有面板太浅，我们会根据原始占地面积建造替换柜，以便新台阶落入相同的电缆沟和母线位置。引出电缆和开关时间表保持原样。
失谐的银行悄然倒闭。失去部分绕组的电抗器仍然会通过电流，并且电容器仍然接通。故障仅表现为热量或声音变化。
聆听语气的变化。健康的反应堆以 100 Hz 的稳定频率发出嗡嗡声。上升或嘎嘎作响的音符表明叠片松动。
每月测量一次外壳温度。 以调试当天为记录。较基线上升超过 15 K 是一个警告信号。
每年比较阶跃电容。 偏离额定值超过 5% 的阶跃将会扭曲整个分支的调谐。
7% 失谐电抗器位于 IEEE 519 和 IEC 限制之间的边界，因此在接受报价之前请以书面形式询问谐振顺序。
将 调试读数 存档。如果没有基线，稍后的测量会告诉您温度，但不会告诉您温度是否发生变化。
如果没有电抗器，电容器组可能会与系统电感发生谐振，放大谐波电流并导致电容器或保险丝故障。
常见的失谐值为 5.67%、7% 和 14%，具体取决于谐波环境和应用类型。
电抗器主要是限制和转移谐波，而不是完全消除它们。为了完全缓解， 有源谐波滤波器 可以与电抗器一起使用。
并非总是如此。在谐波失真最小的清洁电力系统中，可能不需要电抗器。然而，在大多数具有非线性负载的现代安装中，强烈建议使用它们。
每 6 到 12 个月进行一次预防性维护检查是理想的选择，重点关注温度、绝缘和电气连接。
