电容器 组 是工厂或变电站可以进行的最具成本效益的投资之一。当您的电力系统消耗的无功功率超过其需要时，您的公用事业公司会向您收取罚金，并且您的电缆、变压器和开关设备的运行温度都会高于应有的温度。容量组通过在本地提供无功功率来解决此问题，因此您的电网连接仅承载有用的有功功率。
本指南解释了电容器组的工作原理、如何正确选择电容器组的尺寸以及何时选择固定组、自动功率因数控制器（APFC 面板）或静态无功发生器 (SVG)。无论您管理乌干达的工厂、肯尼亚的自来水公司还是安哥拉的采矿作业，本文都会为您提供做出正确决策所需的技术和商业事实。
电容器组是一组并联连接并安装在单个外壳中的电力电容器。每个单独的 电力电容器 在静电场中存储电能。当系统电压因感性负载需求而下降时，电容器将其存储的无功功率立即无声地释放回网络。
结果是更高的功率因数。非洲大多数公用事业公司的最小功率因数目标为 0.85 至 0.90。低于该阈值，他们会对您的每月账单收取无功功率附加费。尺寸合适的电容器组可使功率因数高于惩罚阈值 - 在大多数情况下高于 0.95。
上限银行并不是一项新技术。但现代设计——具有自愈金属化聚丙烯薄膜电介质、基于微处理器的控制器和失谐反应器——比过去的充油纸电容器更加可靠和高效。
感性负载（电机、变压器、荧光灯镇流器）消耗两种类型的电流。有功电流确实起作用：它驱动电机轴、加热元件或点亮灯。无功电流会产生使电机运转的磁场，但它不会做任何有用的功。它在负载和发电机之间来回流动，为电缆和变压器加载电流，但仪表上不会产生千瓦时。
电容器组在本地提供无功电流。电机仍然可以获得所需的无功电流，但它来自旁边的电容器，而不是来自 10 公里外的公用电网。您的仪表只能看到有功电流。你的功率因数上升。您的电缆损耗下降。
有功功率 (kW) 与视在功率 (kVA) 之比就是功率因数。数学上：
功率因数 = kW ÷ kVA = cos θ
功率因数为 0.70 意味着您所支付的电流中有 70% 正在做实际工作。功率因数为 0.95 意味着 95% 的生产效率。差异并非微不足道：在 500 kVA 变电站中，将功率因数从 0.70 提高到 0.95 可将无功电流减少大约 60%。
获得正确的无功额定值至关重要。规模较小的银行可能会面临罚款。过大的组会产生超前功率因数，这会导致电压升高并损坏敏感设备。
标准功率因数校正计算使用以下公式：
Q (kvar) = P (kW) × (tan θ₁ − tan θ2)
在哪里：
P = 您的有功负载（千瓦）
θ₁ = 与当前（不良）功率因数对应的角度
θ2 = 与目标功率因数对应的角度
示例： 坎帕拉的一家面粉厂的功率为 350 kW，功率因数为 0.72。公用事业惩罚阈值是0.90。
范围 | 价值 |
|---|---|
有功负载（P） | 350千瓦 |
电流功率因数 | 0.72（余弦θ₁） |
正切θ₁ | 0.964 |
目标功率因数 | 0.92（余弦θ2） |
正切θ2 | 0.426 |
所需无功 = 350 × (0.964 − 0.426) | 188千瓦 |
因此，工厂需要一个 200 kvar 电容器组（四舍五入到最接近的标准尺寸）。大多数制造商提供的标准尺寸为 25、50、75、100、150、200、250、300 和 400 kvar。美国 能源部关于降低功率因数成本的指南 提供了适用于任何工业场所的额外工作示例和投资回收计算模板。
对于负载可变的场所（轮班生产、季节性波动或混合电机和照明负载），固定组是远远不够的。您需要一个 自动功率因数控制器 ，可以在负载变化时切换各个电容器的进出。
固定组将设定的 kvar 值永久连接到母线。它适合无功功率需求几乎恒定的场所，例如每天 24 小时满负荷运行的泵站。固定银行简单、成本低且需要最少的维护。
限制： 它们无法响应负载变化。如果生产停止且负载下降，固定组可能会将功率因数推入领先区域，从而导致电压上升和潜在的设备损坏。
APFC 面板使用自动功率因数控制器（微处理器继电器）来实时监控母线功率因数。当功率因数低于目标值时，控制器会切换一个或多个电容器阶跃。当负载下降时，它会跳出。结果是在所有负载条件下功率因数稳定在 0.92 和 0.98 之间。
典型的 Giantele APFC 面板包括：
基于微处理器的自动功率因数控制器继电器（JKL5或同等产品）
电容器每级从 25 kvar 到 200 kvar
用于无浪涌切换的 CJ19 电容器接触器
失谐电抗器（通常为 7% 或 14%）以防止谐波谐振
过流和过压保护继电器
钢制外壳符合 IEC 61439、IP42 至 IP54

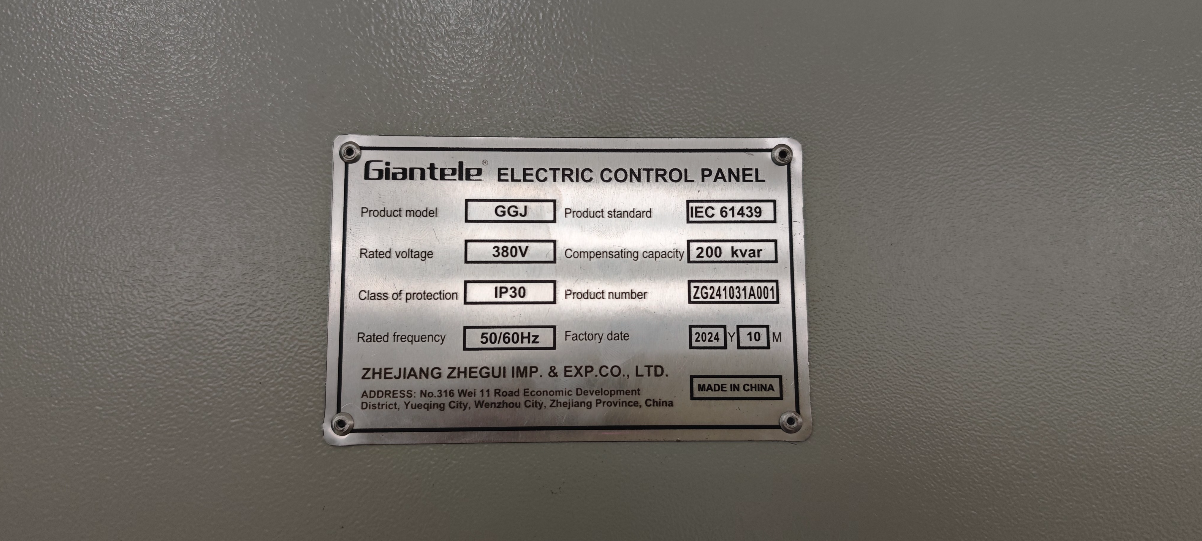

额定范围为 50 kvar 至 2,000 kvar，电压为 380V 至 690V，频率为 50 Hz 或 60 Hz。这涵盖了从小型商业建筑到大型工业变电站的全方位。
SVG 面板 用 电力电子逆变器完全取代了电容器组。它无级地产生或吸收无功功率，并在 10 毫秒内做出响应，而接触器开关电容器组的响应时间为 20-200 毫秒。 SVG 面板是负载快速波动的场所的首选：电弧炉、焊机、大型电机启动或风电场。
SVG 还可以抑制电压闪变，并且可以吸收并产生无功功率——这是电容器组无法做到的。
了解面板内部的内容有助于您正确指定、调试和维护面板。
成分 | 功能 |
|---|---|
电力电容器 | 存储和提供无功功率；自修复金属化薄膜 |
切换每级无功功率；内置浪涌抑制电阻 | |
失谐电抗器 (CKSG) | 阻止谐波谐振；典型失谐 5.67%、7% 或 14% |
自动功率因数控制器 | 测量功率因数；向接触器发送开关指令 |
过流继电器 | 保护电容器免受持续过载的影响 |
母线和外壳 | 分配电流；提供IP级环境保护 |
失谐反应堆值得特别关注。在任何具有变频驱动器或其他非线性负载的网络中，电容器组可能会与谐波频率（通常是第五次或第七次谐波）的系统电感产生谐振。这种谐振会放大谐波电压和电流，从而损坏电容器和附近的设备。与每个电容器级串联的失谐电抗器将谐振频率提高到主要谐波之上，从而消除了风险。
对于谐波失真严重（THD 高于 10%）的站点，请考虑将电容器组与 有源谐波滤波器结合使用 ，而不是单独依赖失谐电抗器。
乌干达、肯尼亚和安哥拉都有惩罚低功率因数的电价结构。乌干达电力监管局和肯尼亚能源和石油监管局都要求工业消费者保持最低功率因数（通常为 0.85），否则需支付无功电能附加费。处罚 并联电力电容器应用的 IEEE 1036-2020 指南阐述了如何计算正确的组尺寸并避免过度补偿，过度补偿本身可能会招致 。
除了电价合规性之外，许多非洲城市的基础设施现实使得良好的功率因数管理变得更加重要：
变压器容量有限。 许多工业区共用一个千伏安容量不足的变电站。提高功率因数可释放视在功率容量 - 有效地从同一变压器提供更多千瓦。
电缆基础设施正在老化。 较低的电流（因为无功电流现在由本地提供）意味着长低压电缆线路上的压降较小，这对于变压器距离生产大楼 200 米的现场来说是一个关键问题。
发电机组的运行成本昂贵。 在有柴油备用的站点上，电容器组降低了发电机的表观功率需求，从而允许较小的发电机组承载相同的生产负载。
具有变频驱动器、焊机或整流器的场所也需要考虑谐波谐振。 IEC 61921:2017是低压功率因数校正组的国际标准，要求制造商声明其电容器组的谐波耐受能力。跟踪 非洲开发银行电力监管指数 2024 了 54 个非洲国家（包括乌干达、肯尼亚和安哥拉）的监管质量和电网基础设施成熟度，并一致认为无功功率管理是整个非洲大陆配电系统效率的一个关键差距。
这是买家最常问的问题。答案取决于三个因素：负载变化、谐波含量和预算。
标准 | 电容器组 (APFC) | 静态无功发生器 (SVG) |
|---|---|---|
负载变化 | 中等（步进切换） | 高（无级，<10 ms） |
谐波滤除 | 部分（失谐电抗器） | 完整（带 AHF 选项） |
响应速度 | 20–200 毫秒 | <10毫秒 |
电压闪变控制 | 不 | 是的 |
资金成本 | 降低 | 更高 |
维护 | 每 8-15 年更换一次电容器 | 每年检查 IGBT 模块 |
最佳应用 | 工厂、泵站、商业建筑 | 电弧炉、焊接、矿山、风电场 |
对于非洲的大多数工厂、食品加工商、冷藏设施和商业建筑来说，APFC 面板是正确的选择。它提供出色的功率因数校正，而资本成本比同等 SVG 低 40-60%。 EPRA 肯尼亚电网规范 明确要求发电机和大型用户将功率因数保持在 0.85 滞后和 0.95 超前之间，这是尺寸正确的 APFC 面板自动达到的范围，无需人工干预。对于负载波动的重工业（钢厂、水泥厂、大型采矿压缩机），SVG 通过卓越的电压稳定性和减少设备停机时间来回报高成本。
电容器组和功率因数电容器有什么区别？ 功率因数电容器是单个电容器单元 — 通常为 5 至 60 kvar。电容器组是组装在面板中的一组电容器，通常包含自动开关、保护继电器和失谐电抗器。
我可以在电机端子处安装电容器组而不是主配电盘吗？ 是的。终端功率因数校正将电容器直接放置在电机上，因此无功电流不会流过任何上游电缆。这可以最大程度地减少电缆损耗。但每个电机需要一个电容器，这增加了需要维护的单元数量。大多数站点都使用组合：大型电机上的单独电容器和主配电盘上的中央 APFC 面板。
如果我的电容器组过大会怎样？ 超大的组将功率因数推入领先区域（在标度上高于 1.0）。这会导致电压升至标称电压以上，从而给敏感设备带来压力并触发保护继电器。它还可能导致公用事业仪表记录领先的无功电能输入，一些关税也会对此进行惩罚。始终调整组大小以达到 0.92 到 0.97 之间的目标功率因数，而不是 1.0。
电力电容器多久需要更换一次？根据 IEC 60831-1:2014 标准 制造的自愈金属化薄膜电容器 在额定条件下的设计寿命为 100,000 小时——连续运行大约 11 年。实际上，过电压、高环境温度和谐波过载会缩短电容器的寿命。每年检查电容器是否有膨胀、泄漏或电容下降。更换电容损失超过 5% 或可见物理损坏的任何装置。
电容器组会影响谐波吗？ 普通电容器组可以通过谐振放大谐波电流。具有失谐电抗器的电容器组可避免谐振。有源谐波滤波器直接消除谐波。如果您的站点有重要的谐波源（VFD、UPS 系统、电弧炉），请始终至少使用失谐电抗器，如果总谐波失真 (THD) 超过 8%，请考虑使用有源谐波滤波器。
电容器组——无论是固定组、自动功率因数控制器面板还是现代 SVG——不仅仅是一个合规工具。这是减少电费、延长电缆和变压器寿命、释放变压器容量以及提高整个站点电压稳定性的实用方法。
正确的解决方案取决于您的负载情况、谐波环境和预算。对于乌干达、肯尼亚和安哥拉的大多数工业和商业场所，具有失谐反应堆的适当尺寸的 APFC 面板可提供最佳的投资回报。对于负载不稳定或谐波失真严重的场所，SVG 或组合式 APFC 加有源谐波滤波器系统是工程合理的选择。
Giantele 在中国浙江的工厂生产全系列产品——从单个功率因数电容器和 CJ19 电容器接触器到完整的 APFC 面板和 SVG 系统。每个面板都附带单线图、测试证书和调试支持。请通过联系我们的技术团队 Giant-electric.com/contactus.html ，获取适合您网站的尺寸计算和报价。
