定义
环网柜（RMU）： 环网柜是配电系统中使用的设备，主要用于分配和保护电力。常用于城市配电网，以提高供电的可靠性和灵活性。
开关设备： 开关设备是用于控制、保护和隔离电气设备的设备。它可用于高压或低压配电系统，通常包括断路器、接触器和保护装置等组件。
共同点
作用：
均用于电力的分配和控制，保证电力系统安全可靠运行。
组件：
环网柜和开关设备均包含断路器和熔断器等保护装置，以防止过载和短路。
应用：
两者都广泛应用于工业、商业和住宅电力系统。
差异
结构：
环网柜一般采用环网结构，适合连接多个电源，提高供电可靠性。
而开关设备则为线性结构，主要用于单一电源的控制和保护。
用途：
环网柜主要用于配电网，是城市电网和大型工业区的理想选择。
开关柜适用于各种电力系统，既可用于配电，又可用于发电。
连接
互补性：
在实际应用中，环网柜和开关柜经常一起使用，以实现更高效的电源管理和分配。
系统集成：
在现代配电系统中，环网柜可以与开关设备集成，实现智能监控和管理，提高供电的稳定性和安全性。
结论
RMU 和开关设备在电力系统中发挥着重要作用。虽然它们在结构和用途上有所不同，但在配电和保护方面紧密相连。通过正确配置和集成这两类设备，可以有效提高电力系统的性能和可靠性。
环网柜与开关柜的比较几乎出现在每个中压项目中。两者都对网络进行切换和保护，但在结构、故障隔离和保护范围等方面存在差异。下面是实际决定规格的内容。
该表涵盖了决定大多数规格的要点。将其视为第一个过滤器。然后在确定任何尺寸之前检查保护范围和故障隔离。当这两个因素被错过时，返工率最高。
| 项目 | 环网柜 (RMU) | 开关设备 |
|---|---|---|
| 典型电压 | 11 kV、24 kV、33 kV 和 36 kV 配电 | 0.4 kV 至 40.5 kV 及以上 |
| 绝缘 | SF6气体、真空或空气。气体绝缘是最常见的 | 空气绝缘或气体绝缘，因类型而异 |
| 配置 | 环形或环路网络，每台两到四个馈线 | 线性、单母线或双母线 |
| 开关装置 | 负荷开关和接地开关。有些装置增加了真空断路器 | 真空、空气或塑壳断路器、接触器和熔断器 |
| 误隔离 | 隔离故障部分，使环继续为其余部分供电 | 隔离母线或引出电路级的故障 |
| 保护 | 更简单。通常是熔断器或基本继电器 | 全面的继电保护、计量和控制 |
| 典型用途 | 公用事业环网、工业园区、采矿场、风能和太阳能发电场 | 主要变电站、发电机房、加工厂、数据中心 |
| 标准 | IEC 62271-200 | IEC 61439 适用于低压组件，IEC 62271 适用于中压和高压开关设备 |
| 脚印 | 结构紧凑，通常为室外额定 | 较大，通常在室内 |

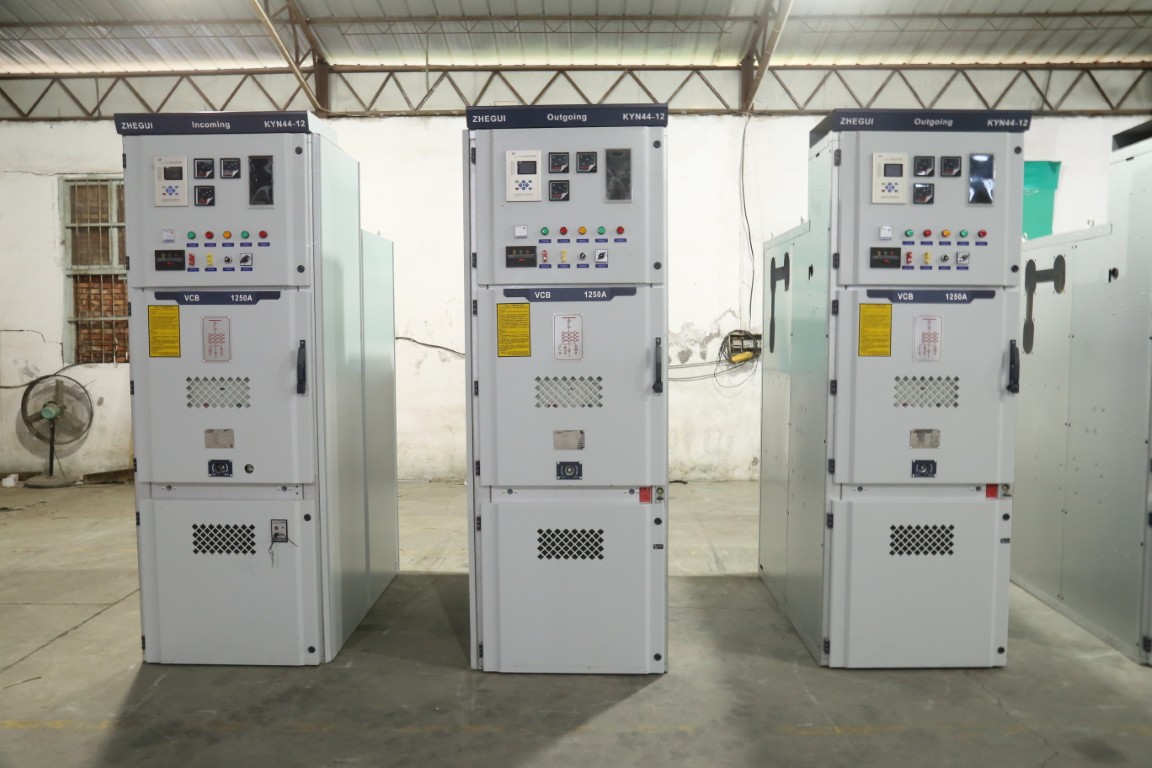

这两个系列还提供 金属包覆开关设备 和 金属封闭开关设备 形式。构造风格改变了您为设备提供服务的方式，而不是它在网络中扮演的角色。在该范围的另一端， 低压开关设备 涵盖由这些板供电的 0.4 kV 组件。
核心区别在于拓扑结构。 RMU 位于环内，可以连接多个电源。传统的开关设备通常是线性的，专为一个输入电源和一组输出电路而设计。这一事实决定了您的大部分布局决策。
在现场，环形布局在出现故障时仍能发挥作用。 RMU 隔离有故障的支路，因此环的其余部分保持活动状态。一种习惯属于你的转换计划。在任何人接触电缆终端之前，请关闭接地开关。

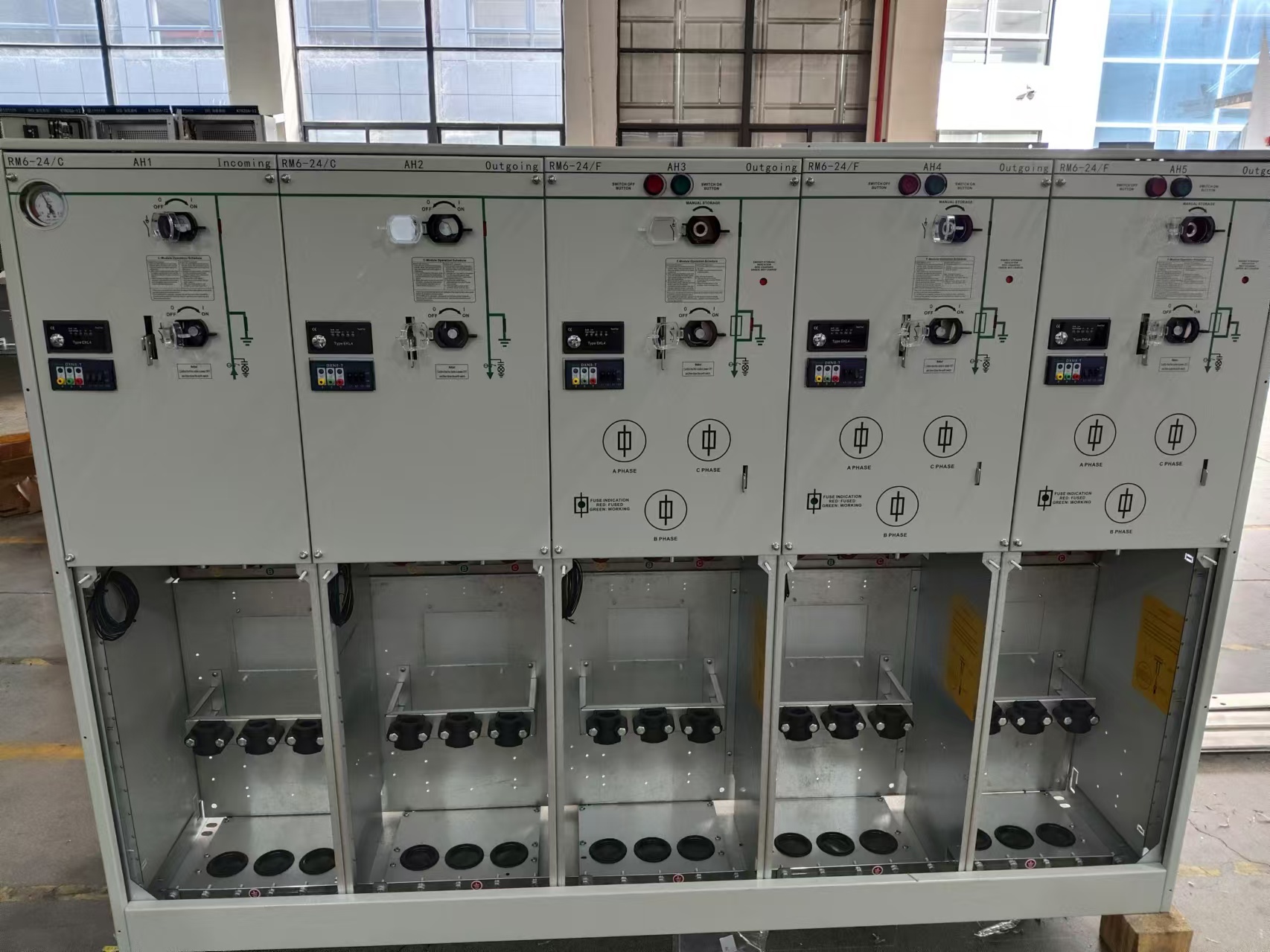

在紧凑的装置中，应力锥和压盖板的空间紧凑。订购前规划好电缆入口。后来安装更大的压盖板是一项缓慢的工作，并且通常意味着需要一个新的外壳。
隔热材料的选择也会改变房间的布局。 气体绝缘开关设备 比空气绝缘开关设备需要更少的间隙。在狭窄的配电室中，这可以节省占地面积。
保护范围是两者的区别。 RMU 通常依赖于负载断路开关、接地开关和熔断器。额定电流约为 630 A 或 1,250 A。短路承受能力通常为 16 至 25 kA，持续 3 秒。

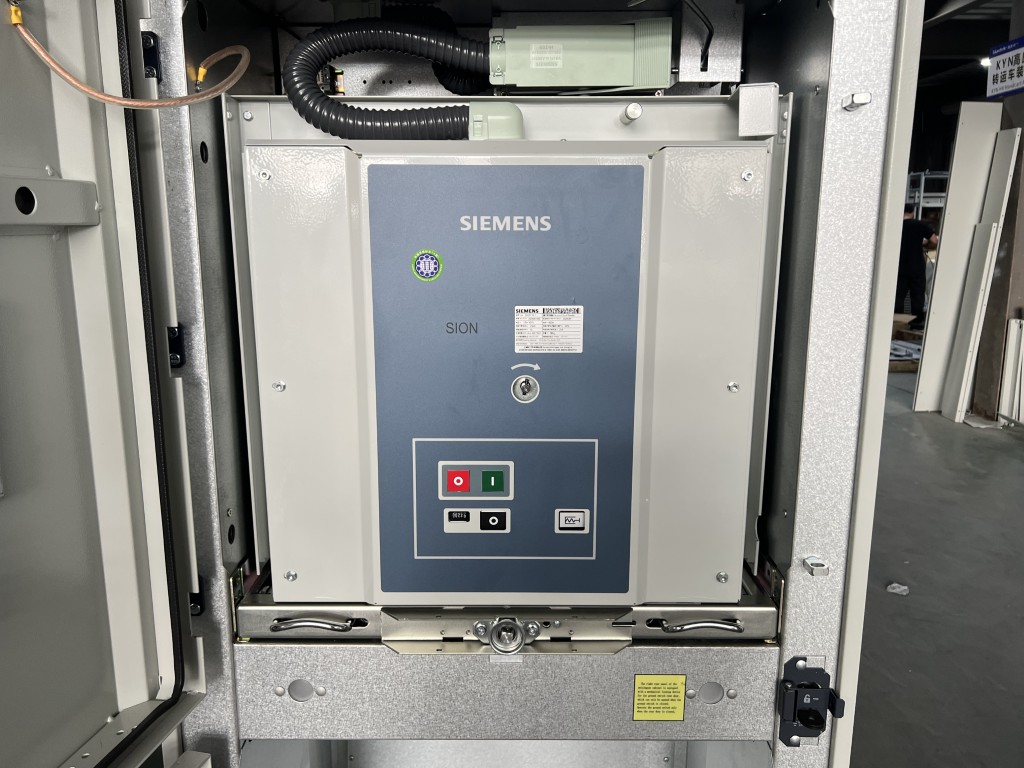

全套开关设备增加了真空断路器、电流互感器、计量和定向过流继电器。空气绝缘形式的 中压开关设备的 额定值符合 IEC 62271-200.
两种类型在发货前均经过型式测试，并且工程运行符合 ISO 9001 和 ISO 14001。请索取型式测试报告和报价。
不要仅仅因为 RMU 结构紧凑而选择它。如果您的方案需要定向过流和全程计量，则环网单元无法承载。首先确定保护的大小。然后选择外壳。

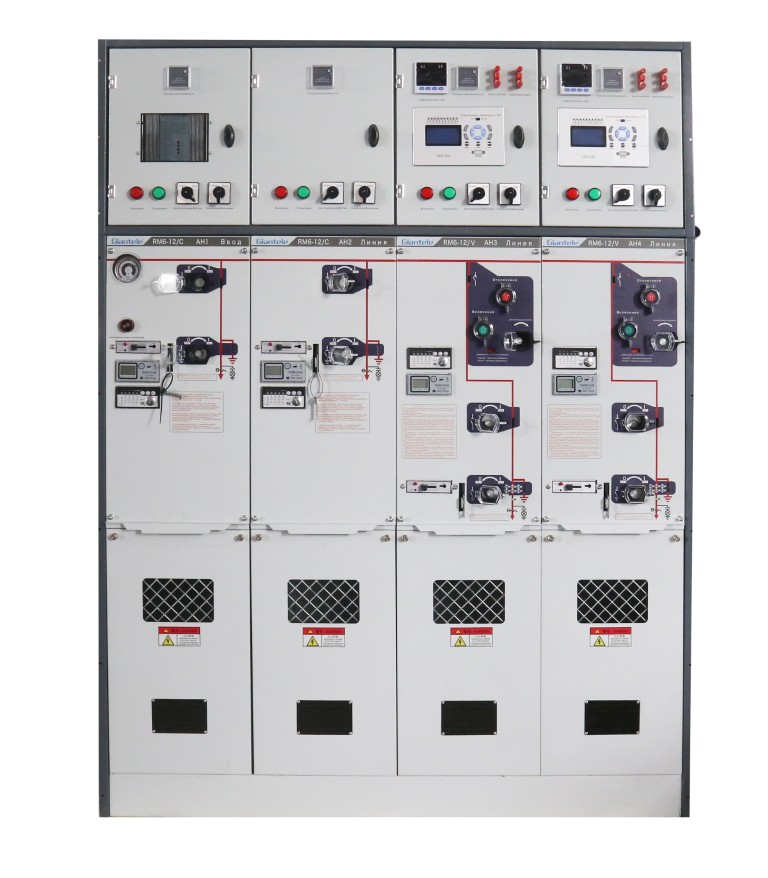

RMU 完成中压配电层的大部分工作。 SF6环网柜 型号适用于城市环网和工业园区。空气绝缘版本适用于采矿场、风能和太阳能发电厂以及公用变电站。
开关设备扮演着更繁忙的角色。它负责处理主要变电站、发电机房、重型加工厂和数据中心。这些站点不会使用保险丝和简单的继电器来运行。他们需要充分的保护、计量和协调。
环网柜环网也出现在交通基础设施中。机场和铁路配送就是一个很好的例子。环形馈电环网单元可通过单个电缆故障保持牵引和终端负载的运行。
卡塔尔、南非和土耳其也出现了同样的情况。规划者根据来确定下一阶段的规模。 能源获取数据 而不是猜测
通常的布置将环网单元放置在环网位置，将开关设备放置在主进线位置。开关设备承载保护、计量和 SCADA 链路。 RMU 负责馈线切换和故障隔离。
借助智能继电器，您可以将两层集成到一个监控系统中。这为您提供了一个警报列表、一个事件日志和一组设置。当网络增长时，它还可以更快地跟踪故障。
设备前通过网络进行工作。大多数项目都归结为这五项检查。
确认拓扑。
环形或环路网络指向 RMU。放射状布局，其中一个源指向开关设备。
定义保护和计量范围。
完整的继电保护和计费计量需要开关柜。馈线本身不会切换。
将外壳与现场相匹配。
室外或空间有限的安装有利于紧凑型 RMU。室内配电室为您提供更多的工作空间。
检查故障级别。
订购前将计算出的故障电流与设备额定值进行比较。这是大多数最新变化开始的地方。
尽早规划电缆端接空间。
紧凑型 RMU 为应力锥和压盖板留下的空间很小。现在决定电缆尺寸，而不是在现场。
RMU 代表环网柜：安装在环网配电网上的工厂组装的金属封闭开关设备。额定值通常为 11 kV 至 36 kV。它可以切换和隔离馈线，因此某一部分的故障不会中断环网的其余部分。
并非在所有情况下都如此。 RMU 可以取代传统的开关设备，其工作是中压环网配电且保护需求适中。在需要全面继电保护、复杂母线或高故障级别的地方保留传统开关设备。两者经常结合在一起。
两者都不是普遍更好。这取决于网络。选择用于紧凑型、室外或空间有限的中压环网分配的 RMU。选择需要全面保护、计量、多母线或低压和高压覆盖的开关设备。大多数项目最终都是两者兼而有之。
环网柜是中压设备，最常见的额定电压为 11 kV、24 kV、33 kV 和 36 kV。额定电流高达 630 A 或 1,250 A。短路额定值持续 3 秒约为 16 至 25 kA，符合 IEC 62271-200。
当您构建或扩展环形网络时，请使用 RMU。它也适合安装必须紧凑或户外额定的地方。
如果优先考虑快速隔离故障部分，则 RMU 就足够了。当项目需要全面保护和计量时，或者当低压配电在范围内时，请前往开关设备。
并非总是如此。许多环网单元使用熔断器或简单的过流继电器，这对于环形馈线来说已经足够了。
如果您需要定向过流、接地故障灵敏度或远程 SCADA 控制，请添加专用继电器。在某些情况下，这意味着升级到完整的开关设备。在订购之前决定这一点，因为将继电器改装成密封装置很困难。
环网柜和开关柜在同一网络上执行不同的工作。将拓扑和保护范围与现场相匹配，设备选择自然而然。
将您的单线图和故障级别发送给我们。我们的工程师将确认环网柜、开关柜或组合是否适合您的项目。
