金属铠装开关设备和金属封闭开关设备是配电系统中两种广泛使用的中压解决方案。两者都可以保护电网、控制开关操作并容纳保护继电器。但它们在内部结构、安全水平、应用范围等方面存在显着差异。选择错误的类型可能会产生安全风险、增加长期成本并导致合规问题。本指南清楚地解释了每种类型是什么、它们如何比较以及哪种类型最适合您的项目。无论您是采购一次变电站还是紧凑的二次网络，在指定之前了解这两种类型的交流金属封闭开关设备之间的区别至关重要。

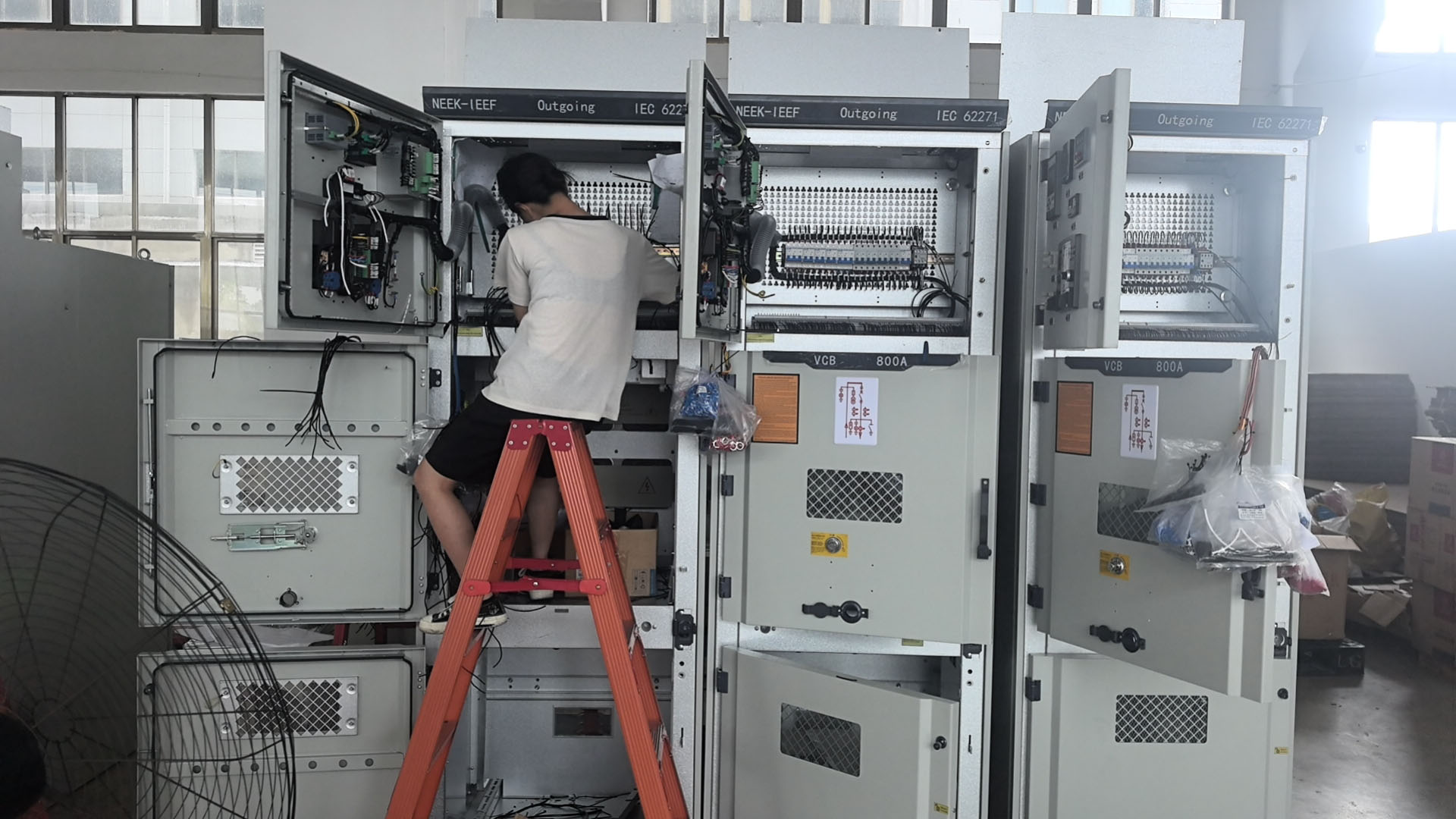

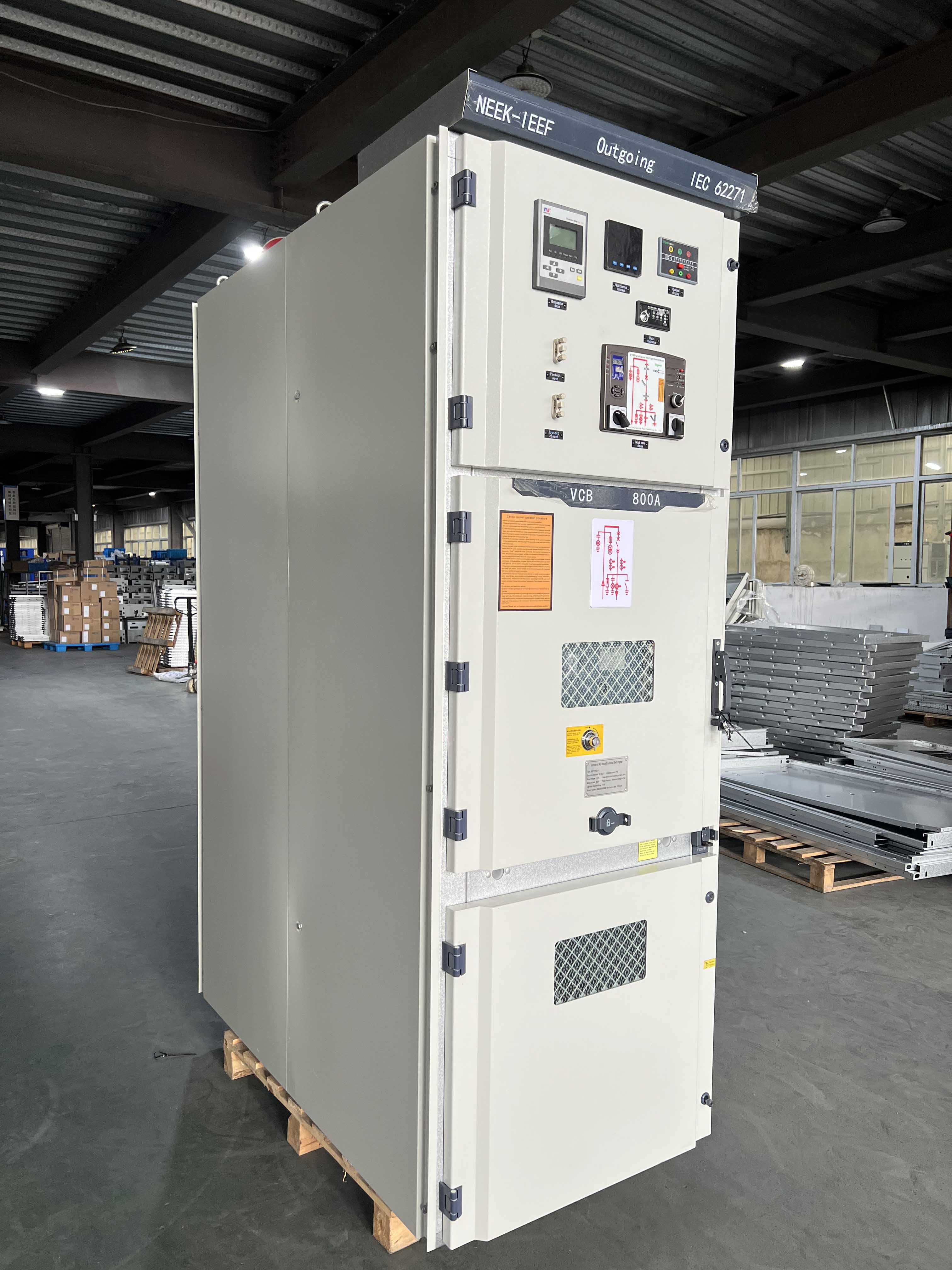

金属铠装开关设备 是 IEC 62271-200 定义的高规格中压开关设备类别。其决定性特征是完全分隔——每个主要组件都装在自己的接地金属外壳中，并通过金属屏障与其他组件完全隔离。主开关装置、母线、电缆终端和控制仪表均占据独立的密封隔室。这种铠装金属封闭开关设备结构可确保一个区域的内部故障不会传播到相邻区域，从而在所有金属封闭设计中提供最高水平的人员安全和系统可靠性。
全金属分隔：每个内部部分（总线、断路器、电缆和继电器）都封闭在其自己的接地金属分区内。每个隔室均提供泄压功能，防止故障在区域之间传播。
抽出式开关装置： 主断路器安装在抽出式托架上，具有明确定义的位置：连接、测试和断开。无需断开整个配电盘即可进行维护和更换。
五防联锁系统： 机械和电气联锁可防止所有五种常见误操作，包括闭合接地电路或带载退出。
高故障承受能力： 中压金属铠装开关设备专为高短路水平而设计，使其适用于初级变电站和高要求的工业环境。
正面维护： 所有日常维护均从面板正面进行。这样可以实现背对背安装并最大限度地减少所需的变电站占地面积。
符合 IEC 62271 标准：满足 IEC 62271-200 对金属封闭 中压开关设备 的全部要求，确保与国际项目规范和公用事业标准兼容。
高入口保护： 密封隔间提供强大的防尘和防潮保护，支持在恶劣或室外邻近环境中可靠运行。

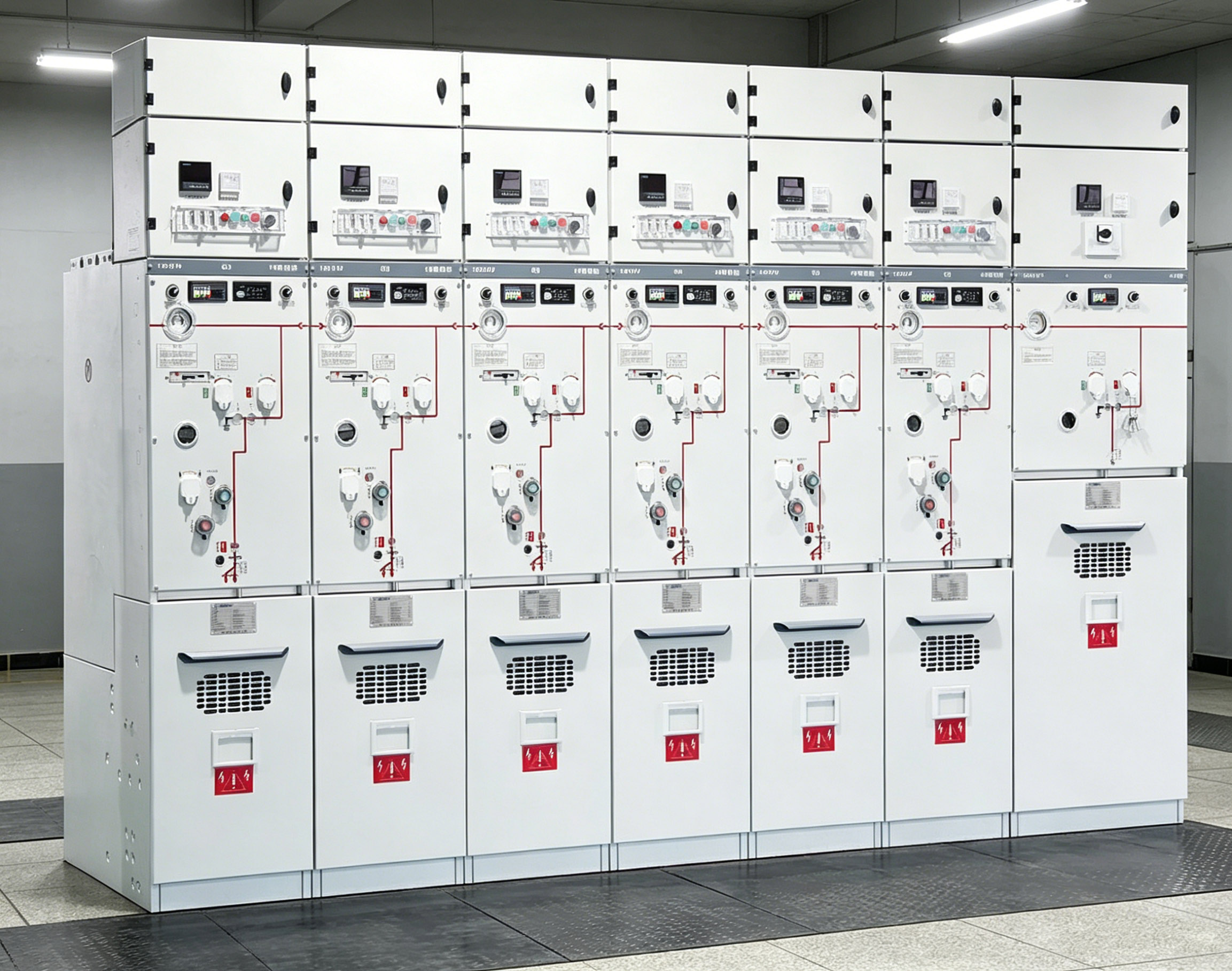

金属封闭开关设备是一个更广泛的产品类别，也由 IEC 62271-200 定义。该术语涵盖所有带电部件都包含在接地金属外壳内的任何开关设备组件。与金属包覆开关设备不同，隔室之间完全内部隔离并不是强制性要求。组件可以共享公共外壳空间。该类别包括环网柜、负载断路开关组件和紧凑型二次变电站。当使用空气（而不是 SF6 气体）作为主要绝缘介质时，该产品被称为 空气绝缘金属封闭开关设备，这种形式由于环境和维护优势而迅速增长。
具有灵活隔室设计的金属外壳： 所有带电部件均封装在接地金属外壳内。内部布置比金属包覆开关设备更加灵活，允许紧凑的配置，适合各种二次配电应用。
空气绝缘、无 SF6 结构： 空气绝缘金属封闭开关设备完全消除了 SF6 气体。这减少了环境责任，简化了报废处理，并降低了生命周期的运营成本。
紧凑且节省空间： 模块化结构比金属包覆设计小得多，非常适合垫式安装亭、城市变电站和空间有限的场所。
集成负载断路和接地开关： 组合式三位或多功能开关在单个紧凑机构内处理负载断路、隔离和接地，从而减少了组件总数。
低维护设计： 无需气压系统或复杂的抽出机构，日常维护工作量极小。检查周期更长，现场维修需要的专业设备更少。
符合 IEC 62271： 此类交流金属封闭开关设备符合 IEC 62271-200 要求，并被国际市场的公用事业和项目开发商广泛接受。
环网和环路馈电能力： 该设计自然支持环网配置，允许从两个方向供电。这提高了网络弹性并减少了最终用户的中断持续时间。
下表比较了这两种类型对项目规范最重要的因素。
| 特征 | 金属铠装开关设备 | 金属封闭开关设备 |
IEC 分类 | IEC62271-200 规定的最高结构等级 | IEC 62271-200 下更广泛的类别 |
| 内部分离 | 每个隔间之间的全金属屏障 | 普通外壳；不需要完全分离 |
开关装置 | 抽出式真空断路器 | 固定式或抽出式负荷开关 |
故障级别适用性 | 高——适合主变电站故障级别 | 中等——适合二次发行 |
绝缘介质 | 空气绝缘 | 空气绝缘、无 SF6 选项广泛可用 |
| 维护复杂性 | 中等 — 需要定期检查断路器 | 低 — 需要最少的日常维护 |
| 物理足迹 | 更大——需要专用的室内开关室 | 紧凑 - 适合信息亭和户外垫安装 |
| 安全等级 | 最大 — 每个隔间的故障遏制 | 良好 — 整体外壳内的故障遏制 |
最佳应用 | 主变电站、工业、大型公用事业 | 环网、二次变电站、城市配电 |
典型买家 | 公用事业、EPC 承包商、工业开发商 | 配电网络运营商、市政当局、商业开发商 |
两种类型均符合 IEC 62271 标准。根本区别在于内部划分的程度以及每种类型设计处理的故障电流水平。
没有普遍的答案。正确的选择取决于您的网络等级、故障电流要求、现场条件和维护能力。
您的项目位于一次配电层，直接连接到高压变压器
网络故障电流水平较高，需要较强的短路承受能力和分断能力
独立馈线切换和带电维护是运营要求
安装现场设有专用的室内开关室
长期可靠性和人员安全是重中之重
金属铠装开关设备在发电厂、重工业、采矿设施和公用事业主变电站中表现最佳，这些地方的故障或意外停电成本非常高。
您的项目位于二次配电层，通过中压/低压变压器为负载供电
安装地点为室外、紧凑或无专用开关室
您需要环网柜或环通馈线配置
低维护和无 SF6 运行是项目要求
预算效率和易于部署很重要
空气绝缘金属封闭开关设备是市政配电网络、商业建筑变电站、农村电气化计划以及任何优先考虑简单性和紧凑性的项目的实用选择。
有些项目在网络中的不同点需要这两种类型。一次变电站可以使用铠装金属封闭开关设备来保护进线和主馈线，而下游二次变电站则使用紧凑型空气绝缘金属封闭开关设备来进行环网配电。查阅网络单线图和故障级别研究是确认每个点正确规格的最可靠方法。
金属铠装开关设备和金属封闭开关设备均符合 IEC 62271-200 标准，但它们针对不同级别的配电系统。金属包覆开关设备可提供最大程度的分隔、更高的故障等级和安全的实时网络维护，使其成为主变电站和高要求应用的正确选择。金属封闭开关设备提供紧凑、低维护、无 SF6 的解决方案，适合二次配电、环网以及城市或空间受限的环境。
在指定之前了解这两种类型的中压开关设备之间的差异可以避免代价高昂的重新设计，并确保您的项目满足技术和合规性要求。如果您正在比较即将进行的项目的选项，我们的技术团队已准备好审查您的网络图并推荐正确的解决方案。
