PDB 是指接收电力并将其发送到不同电路的配电板。它帮助用户以安全的方式控制、保护和组织电力。在很多项目中，人们也称其为DB、配电盘、面板、 配电盘、PDB箱、或配电箱。一些买家还使用术语 LV 板和 LV 面板来表示低压配电应用。 PDB 常见于建筑物、工厂、车间、商场、医院、学校和工厂。它不发电。相反，它在电力进入现场后管理电力。良好的配电板使电力系统更易于使用。它还有助于降低风险，因为每个电路都可以受到保护。施耐德电气将配电盘描述为建筑物内配电的中央枢纽。
在电气系统中，PDB通常指配电板。它是一个内部装有电气部件的外壳。这些部件可能包括断路器、母线、保险丝、开关、仪表和端子。 PDB 的主要工作很简单。它吸收输入功率并将其分成更小的电路。这些电路可以为灯、插座、电机、机器、HVAC 系统或其他设备供电。这就是为什么配电板在每个项目中都很重要。它为每个电路提供了清晰的路径，并为操作员提供了更好的控制。它还可以帮助维护团队在维修期间隔离电路。 PDB 盒可大可小。一个小型配电箱可以服务一个房间或一层。更大的配电板可以服务整个车间或商业区域。
配电板的工作 流程 清晰。首先，电源通过输入电缆进入电路板。然后主开关控制整个电源。之后，母线在面板内部输送电力。然后，断路器或保险丝将电力发送至分支电路。每个分支电路提供特定的负载。如果电流过大，断路器就会跳闸。这会停止电路并有助于保护人员和设备。它还有助于减少电缆损坏的机会。由于每个电路都有自己的保护，因此更容易定位故障。用户可以关闭一个区域，但保持其他区域运行。这对于工厂和商业建筑很重要。停机可能会造成高昂的代价，因此清晰的电源控制成为真正的业务需求。
典型的 PDB 包括几个重要部分。每个部分都有一个简单的目的。

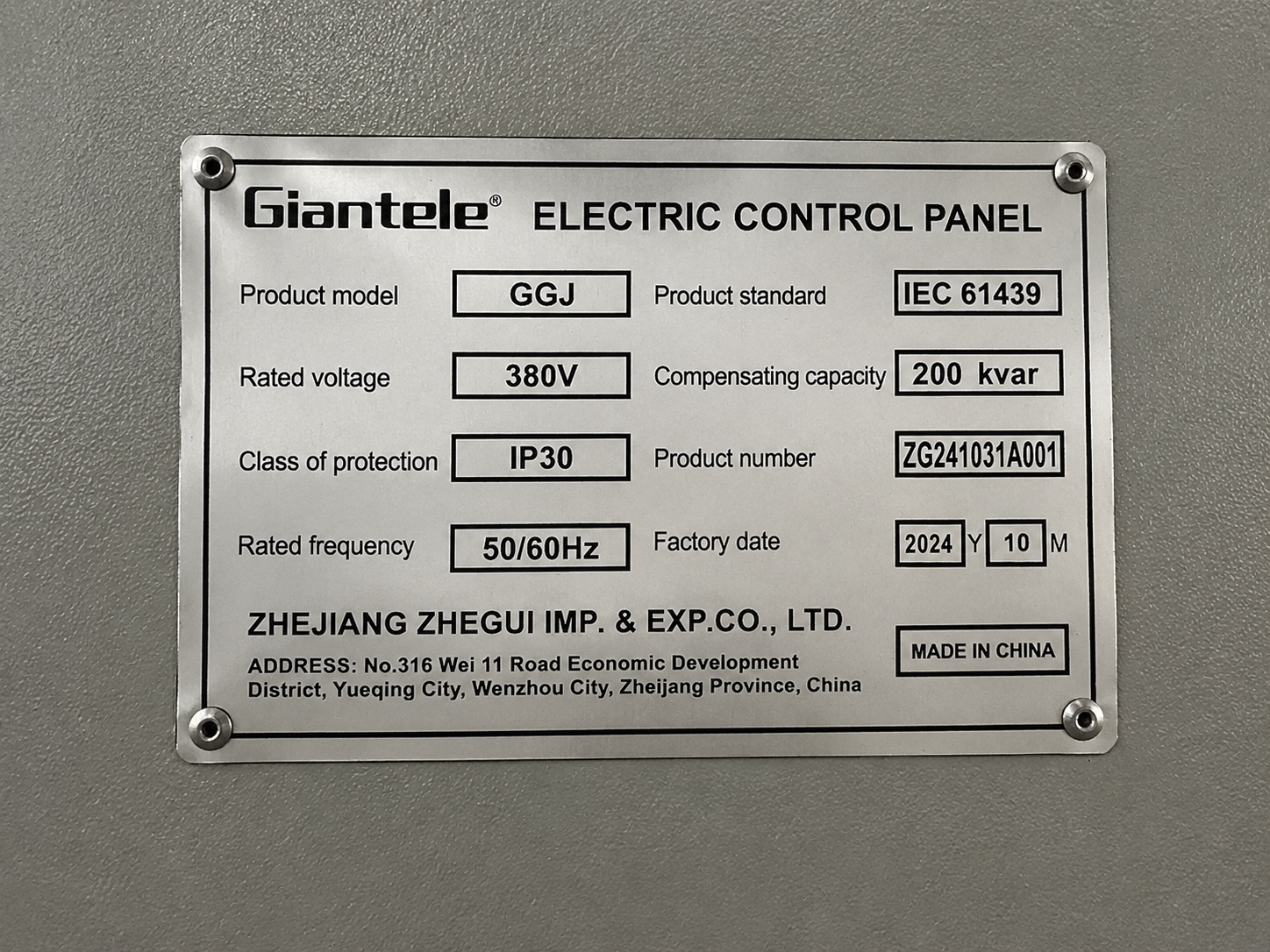

外壳
外壳保护内部部件。它还可以保护用户免于直接接触带电组件。

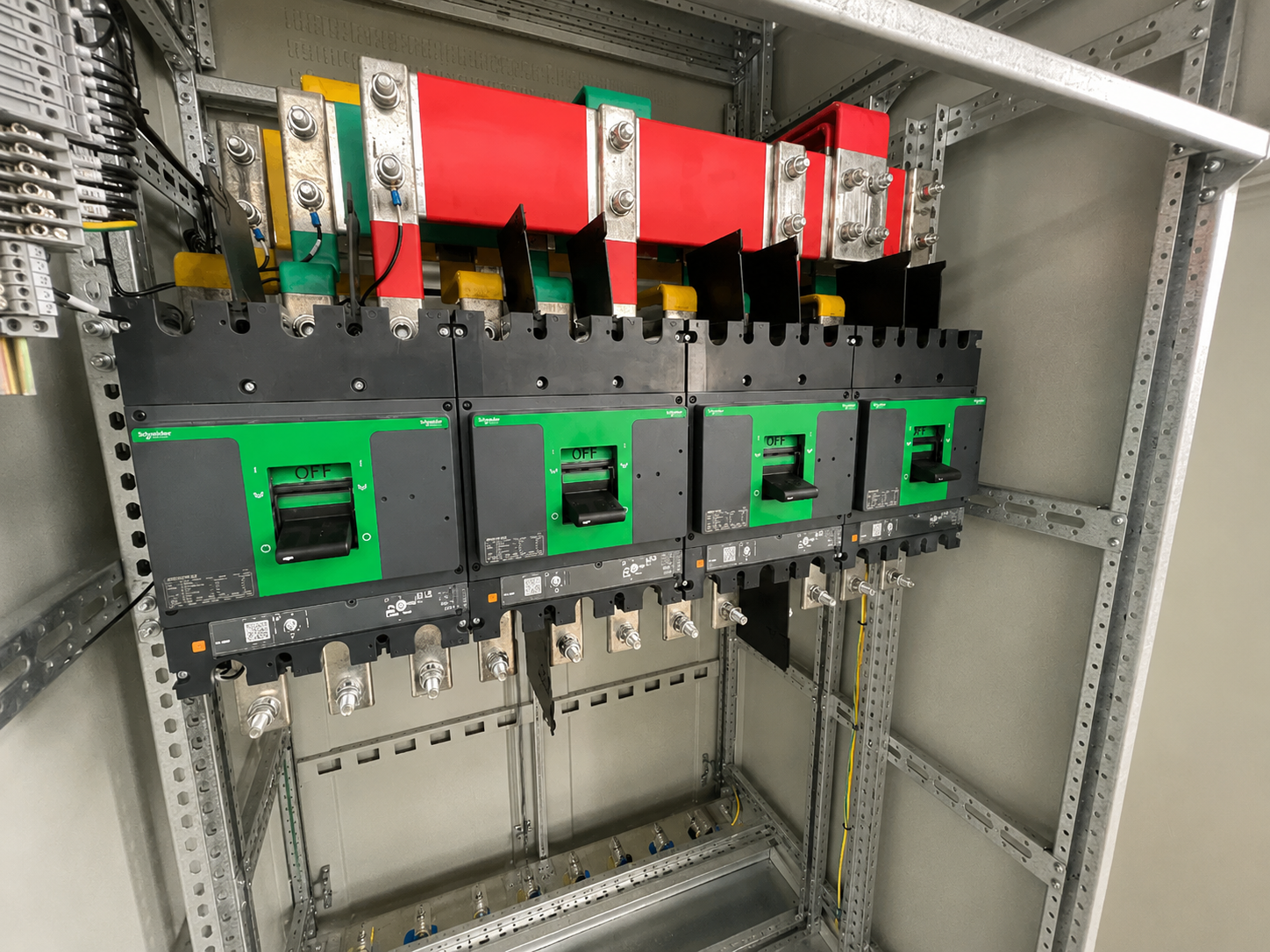

主开关控制
主开关控制输入电源。它允许用户打开或关闭整个板。

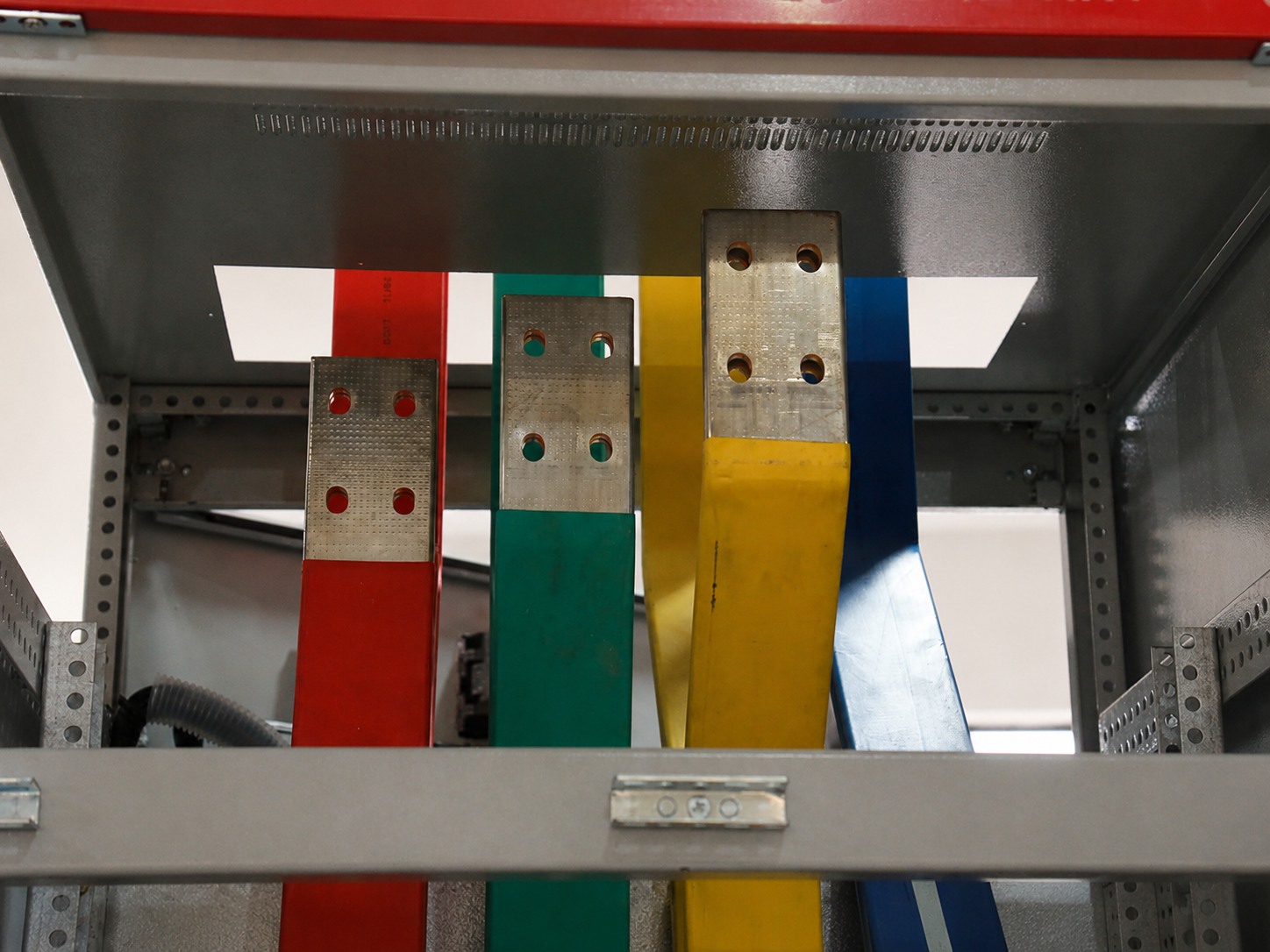

母线
母线在低压板内部分配电流。它们必须与额定电流和短路水平相匹配。

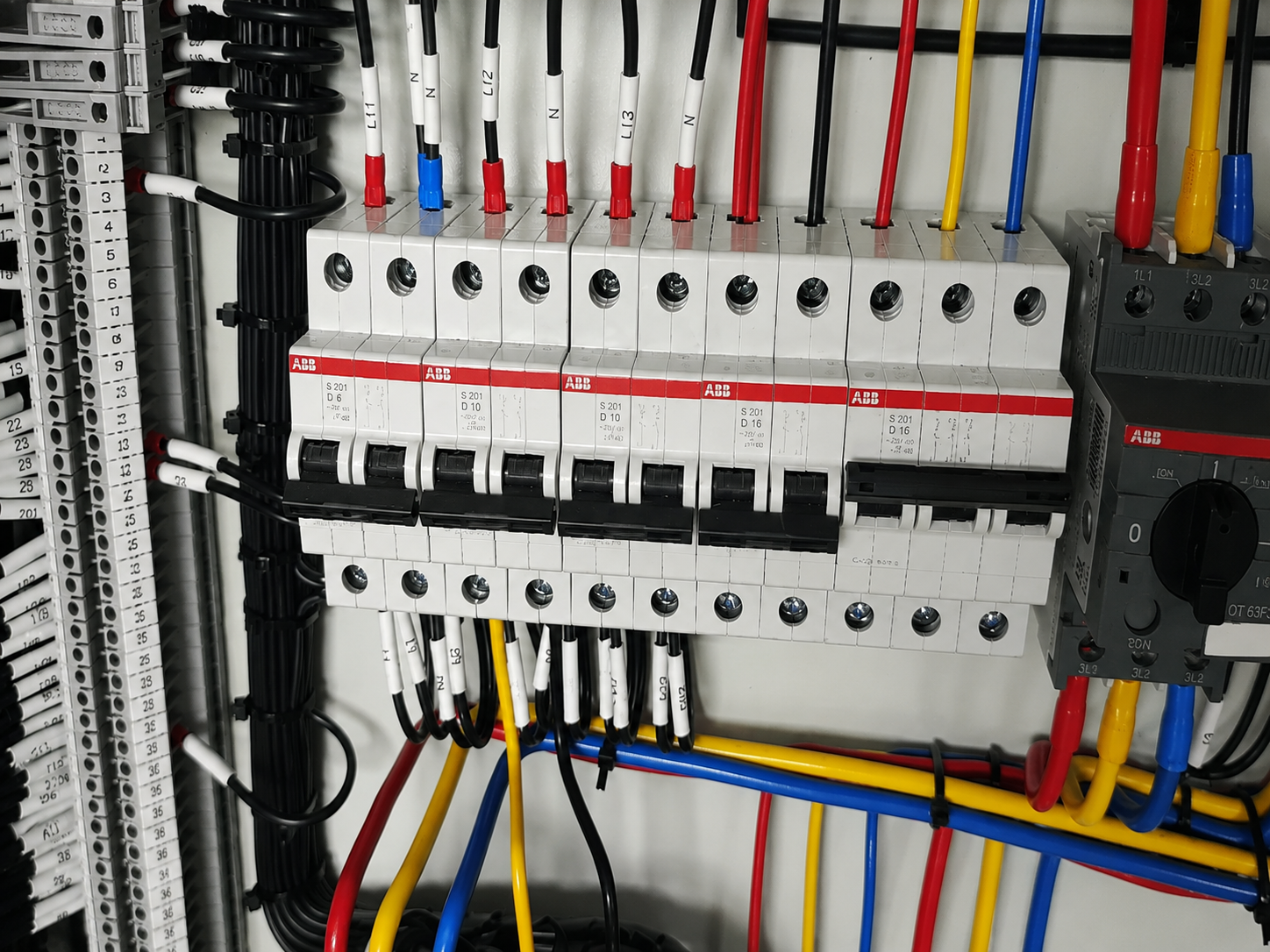

断路器
断路器保护分支电路。它们在过载或短路时跳闸。

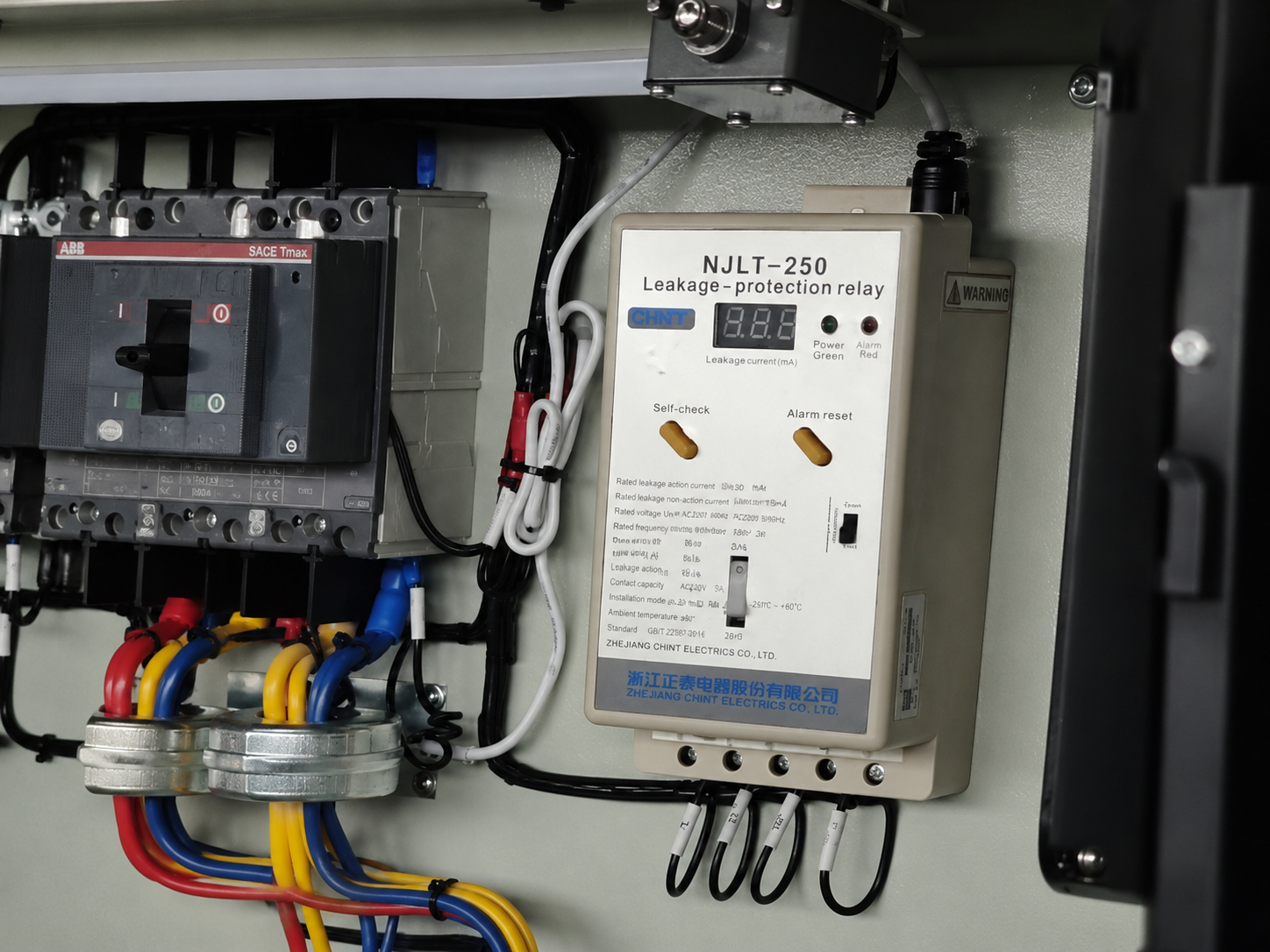

米
仪表显示电压、电流、功率或能源使用情况。这有助于用户监控系统。

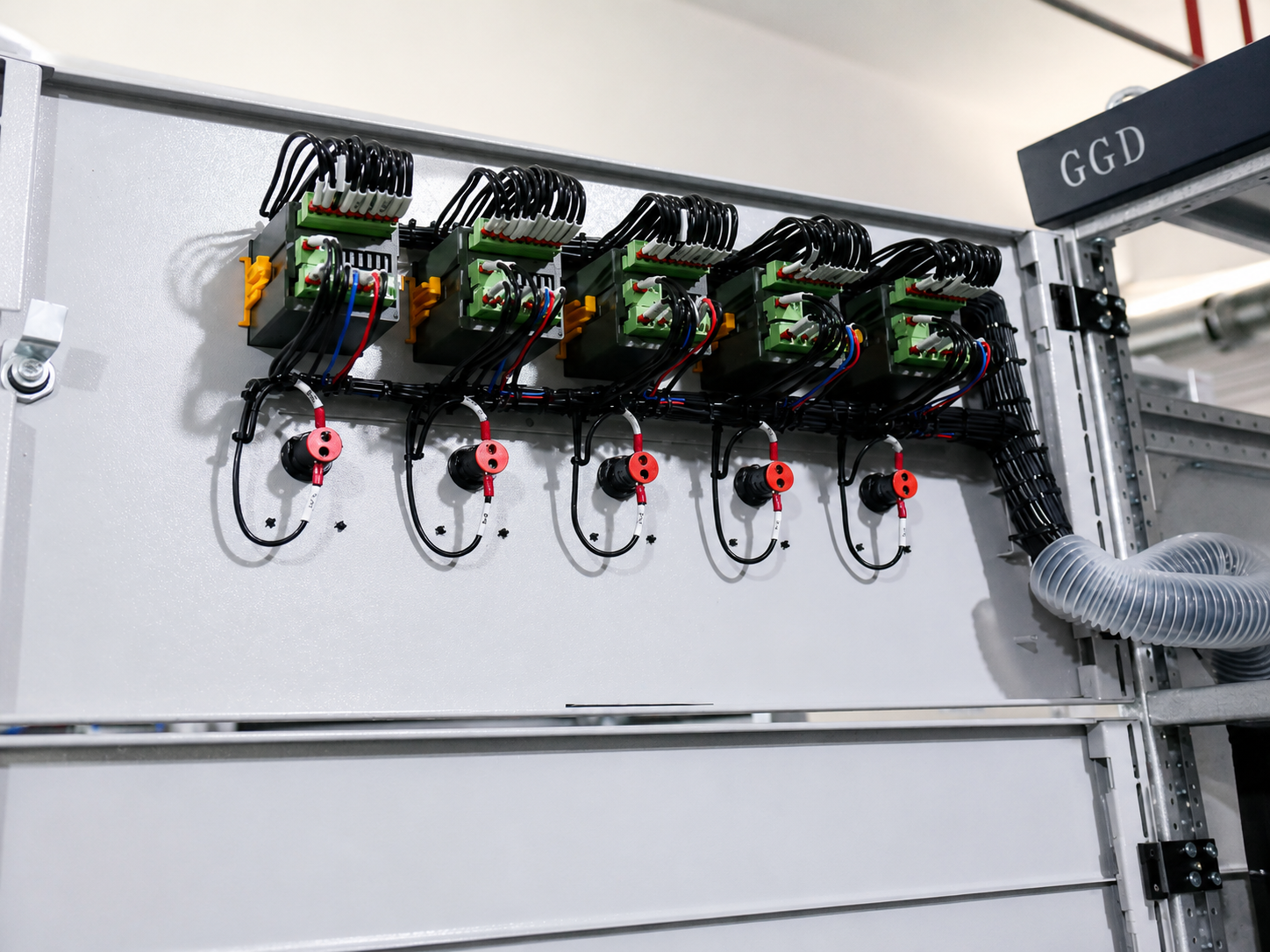

终端
端子连接引出电缆。它们使接线变得清晰且更易于维护。
一些低压面板设计还包括浪涌保护。这有助于保护设备免受电压尖峰的影响。
许多买家会问这个问题，因为条款会因市场而变化。在许多情况下，PDB、DB、配电板和配电盘都描述了类似的设备。然而，确切的含义可能取决于项目规模和当地实践。 DB 可能指建筑物中较小的板。配电板可以指用于主配电或次主配电的较大面板。配电箱通常意味着紧凑的外壳。它在住宅、商业或轻工业系统中很常见。 LV板或LV面板通常指低压板。它可以处理更大的负载，并且可以包括更强的保护和控制功能。因此，这些词可以重叠。但最终设计应始终遵循电力负载、电压、安装地点和安全要求。
PDB 用于需要安全分配电力的任何地方。它可以服务于简单的建筑和复杂的工业场地。

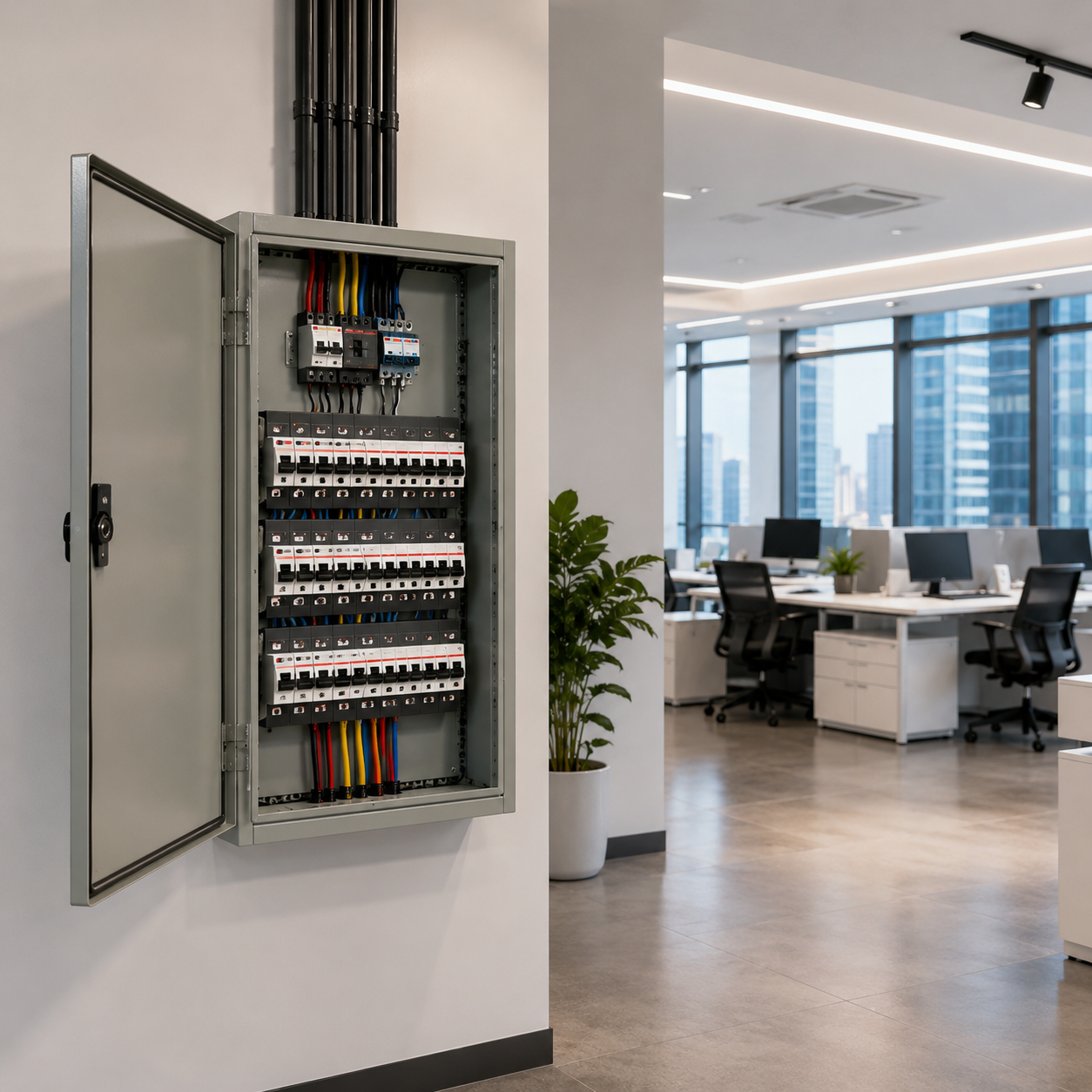

在商业建筑中，它可以提供照明、插座、电梯、空调和办公设备。

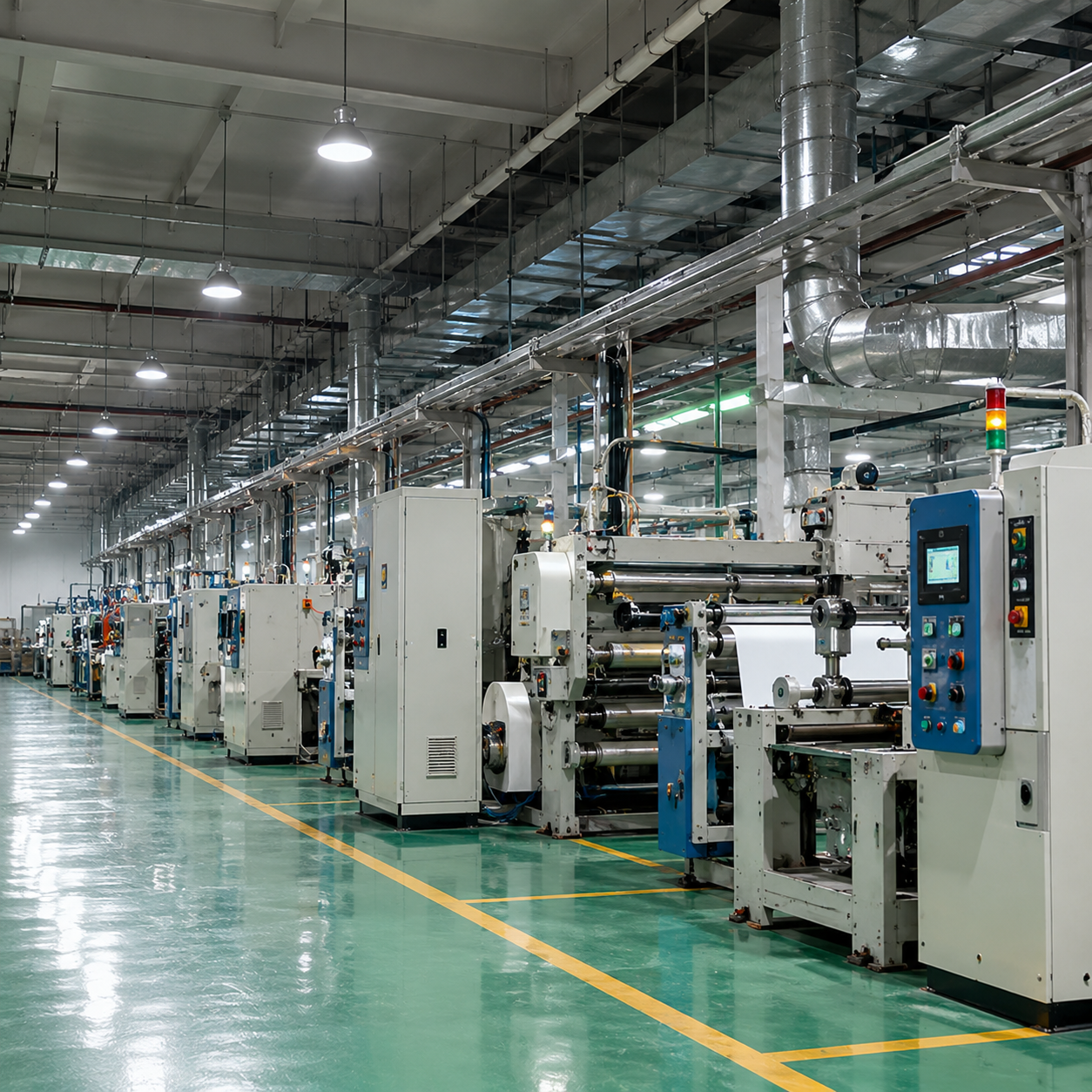

在工厂中，它可以为生产线、机器、电机、泵、风扇和控制系统供电。
在学校和医院中，为日常运行提供稳定的电力。它还有助于按区域或功能划分负载。

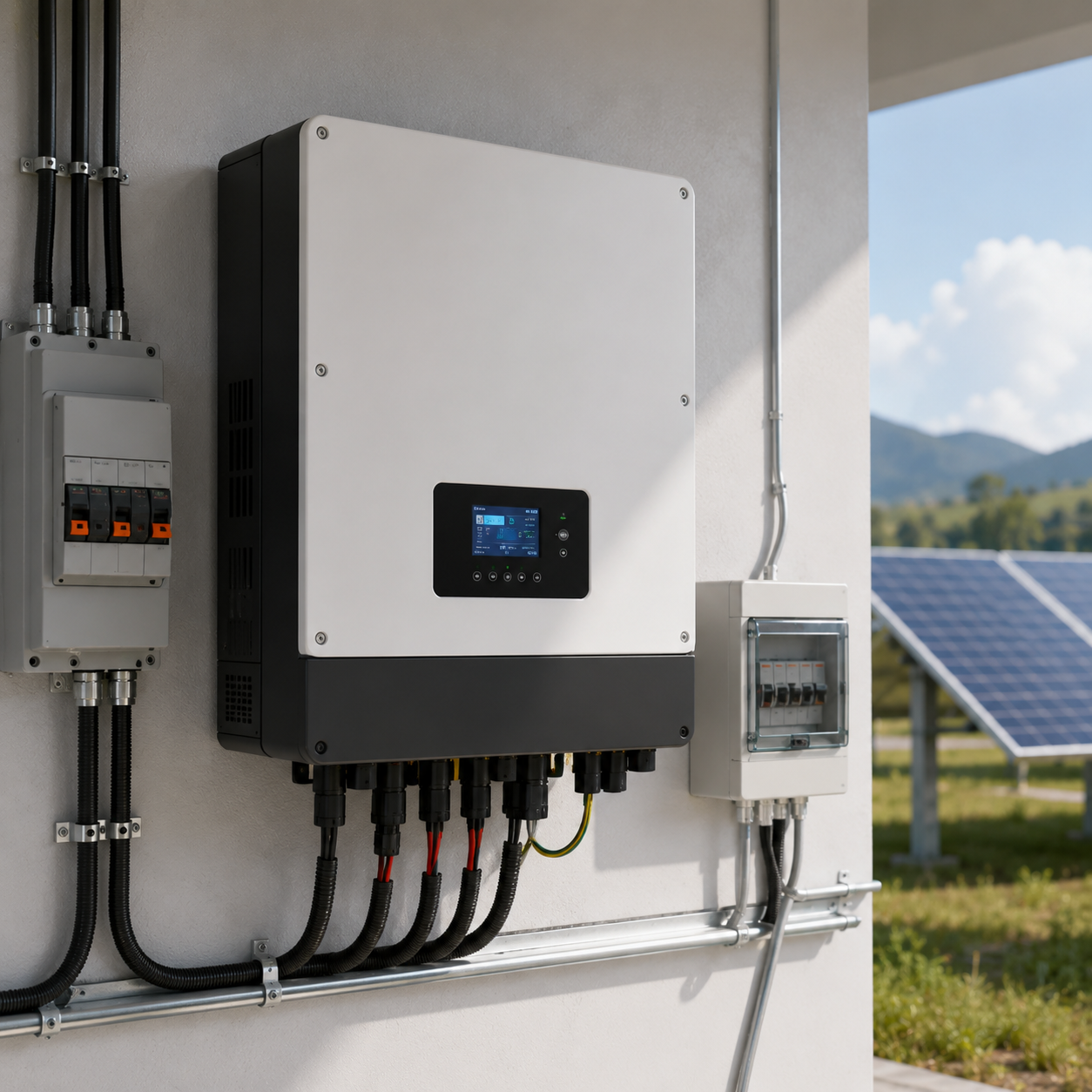

在可再生能源项目中，配电板可以连接来自逆变器或其他设备的电力。

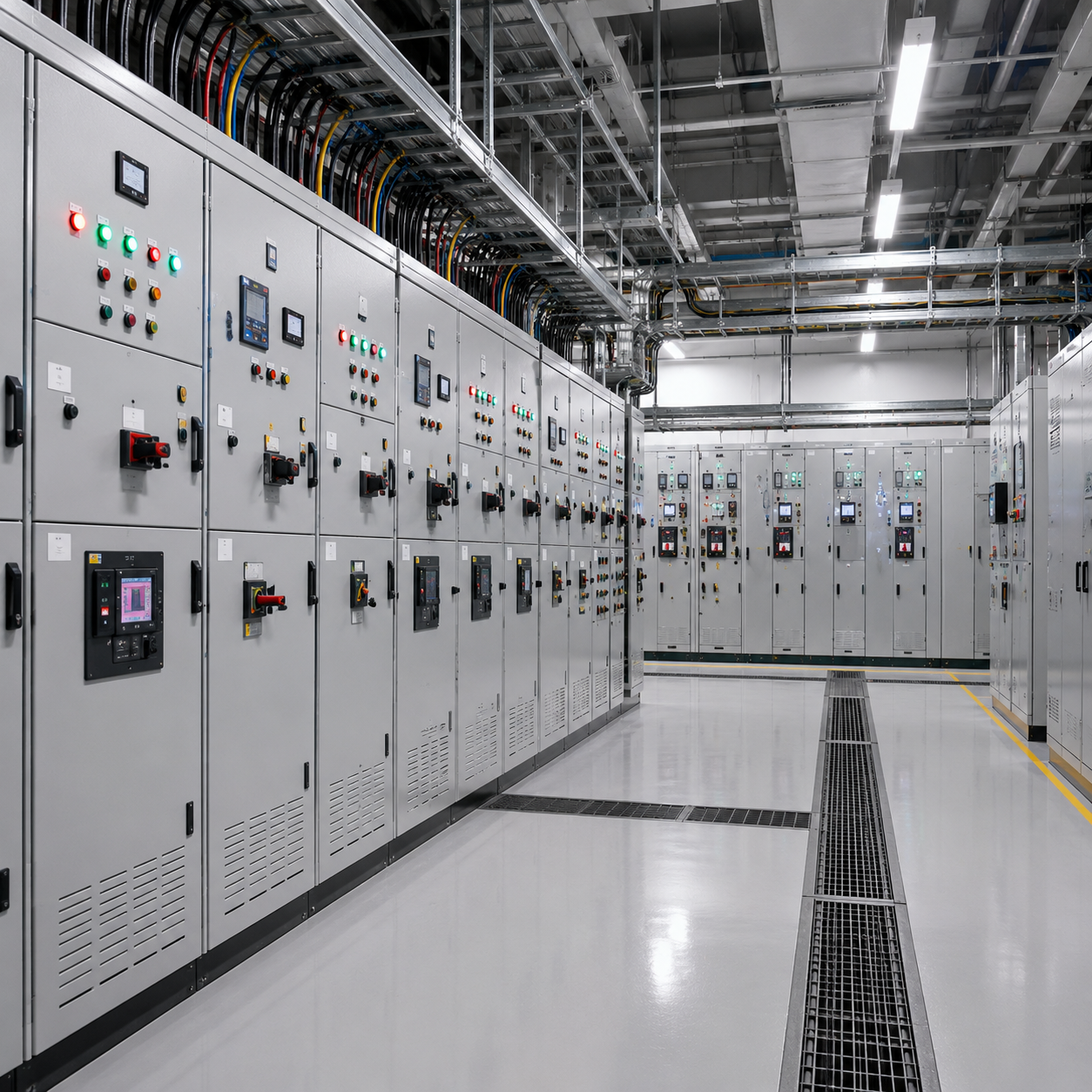

在工业项目中，PDB 通常与低压开关设备、工业控制面板系统和电机控制中心配合使用。
PDB 是低压配电系列的一部分。然而， 低压开关设备 可能更复杂。低压开关设备可包括进线面板、馈线面板、电容器面板、MCC面板和总线耦合器面板。它可以处理更大的电流和更先进的控制需求。 IEC 61439-1 给出了低压开关设备和控制设备组件的一般定义、使用条件、结构要求、技术特性和验证要求。这很重要，因为买家想要安全稳定的设备。他们还想要明确的评级和经过测试的设计。低压板可以满足较小的配电需求。但完整的低压面板系统可以支持更大的设施和关键负载。因此，项目买家不应仅根据价格进行选择。他们应该检查额定电流、短路水平、外壳保护、热升、接线空间和维护通道。
配电板通常工作在低压侧。但许多电气项目也需要 中压开关柜。中压开关设备从电网或变压器侧接收电力。它控制和保护中压电路。 Giant Electric 的中压开关设备系列包括金属铠装开关设备和空气绝缘开关设备，可满足室内配电、联锁和维护需求。 IEC 62271-200 适用于额定电压 1 kV 以上至 52 kV 的交流金属封闭开关设备和控制设备。在一个完整的项目中，中压开关设备、变压器和低压配电板经常一起工作。中压侧引入电力，低压侧将电力输送至最终负载。
许多工业场所使用电机、变压器和感性负载。这些负载可能会降低功率因数。功率因数校正设备有助于改善电能质量。它可以降低无功功率，提高系统效率。功率因数校正面板可以在主配电面板附近工作。它有助于现场更有效地使用电力。这在工厂、车间、泵站和商业建筑中非常有用。它还可以支持更稳定的运行，因为系统可以更有效地处理电源。当买家规划 PDB 时，他们还应该审查功率因数需求。这有助于他们决定是否需要电容器组或自动功率因数校正。
电机控制中心控制电机。它可能包括启动器、VFD、保护装置和控制电路。 PDB 向不同的电路发送电力。 MCC 以更集中的方式控制电机负载。在工业工厂中，两者可以一起工作。配电板为 MCC 供电。然后，MCC 控制泵、风扇、输送机或生产线的电机。此设置为项目提供了更好的结构。它还可以帮助维护团队单独管理电源和控制。清晰的设计可以减少混乱。它还可以使未来的扩展更加容易。
选择正确的 PDB 从负载分析开始。买家应该了解总负载和未来的扩展需求。
接下来，他们应该确认电压和频率。许多低压系统使用 380V、400V、415V 或 690V。
然后他们应该检查额定电流。小型配电箱可用于轻负载。但主低压面板必须能够承受更大的电流。
短路能力也很重要。 PDB 必须安全地承受故障电流。
安装环境也很重要。室内项目可能需要一种外壳类型。室外或灰尘较多的场所可能需要更强的保护。
买家还应检查电缆入口、接线空间、断路器品牌、计量和通风。
一个好的供应商应该支持定制，因为每个项目都有不同的需求。
配电板不仅仅是一个金属盒。它是电力系统中的安全点。不良的设计可能会导致发热、连接松动、跳闸或不安全操作。这些问题可能会导致生产停止并损坏设备。良好的设计可以提高安全性和维护性。它还使系统更易于检查。一个专业的 PDB 盒应该有一个干净的布局。它还应该有清晰的标签和可靠的组件。面板应允许安全操作。它还应该支持简单的测试和修复。由于电力系统存在实际风险，因此买家应选择具有工程能力的供应商。他们还应该选择遵循适当标准的设备。
作为一家电气公司，我们专注于低压和中压配电产品。我们的产品范围涵盖功率因数校正、配电箱、中压开关柜、低压开关柜、工业控制柜、电机控制中心、环网柜、空气绝缘开关柜和金属铠装开关柜。对于 PDB 应用，我们支持建筑物、工业和商业空间的配电板解决方案。 Giant Electric将其JXF小型配电箱描述为一种用于高效能源分配和控制的低压设备。我们可以支持不同的项目需求，因为每个站点都有不同的负载。有些项目需要紧凑的配电箱。其他项目需要更大的低压面板系统。我们还了解买家需要的不仅仅是产品。他们需要技术支持、清晰的沟通和稳定的供应合作伙伴。
电气中的PDB是指配电板。它接收电力、分配电力并保护电路。人们也可能称其为DB、配电盘、面板、配电盘、PDB箱、或配电箱。在低压项目中，买家也可能会说LV板或LV面板。精心设计的 PDB 可提高安全性、控制和维护。它还支持建筑物、工厂和工业场所的稳定运行。选择 PDB 时，买家应考虑电压、电流、保护、外壳、负载类型、标准和未来扩展。对于完整的电气项目，PDB产品可与低压开关柜、中压开关柜、功率因数校正柜、工业控制柜、电机控制中心和环网柜配合使用。如果您需要可靠的配电解决方案，请选择既了解产品又了解项目的供应商。
IEC 61439 要求提供额定电压和电流、短路承受能力、频率、IP 防护等级以及制造商名称和设备 ID，以便在安装或维护之前验证安全限制。
典型的室内板使用 IP 30-IP 44。室外或多尘、易溅水的场所应升至 IP 54/55，而暴露于大雨或高压冲洗的区域则需要 IP 65/66 或更高，以平衡暴露风险、维护频率和通风需求。
如果分支电路数量激增或电源线路跨越多个楼层/建筑物，则单独的电路板可以缩小电缆尺寸，减少电压降并简化维护。对于高功率系统，并联馈线可以分散负载并控制故障水平和占地面积。
IEC 61439 要求进行目视和接线检查、端子扭矩验证、绝缘/耐压测试以及功能/联锁测试。许多业主还添加热成像或点对点二次电路检查以获得额外的保证。
预接线插件模块可让您以最短的停机时间快速添加或维修部分，其分段布局将任何故障限制在单个模块上，从而提高了整体可用性。
