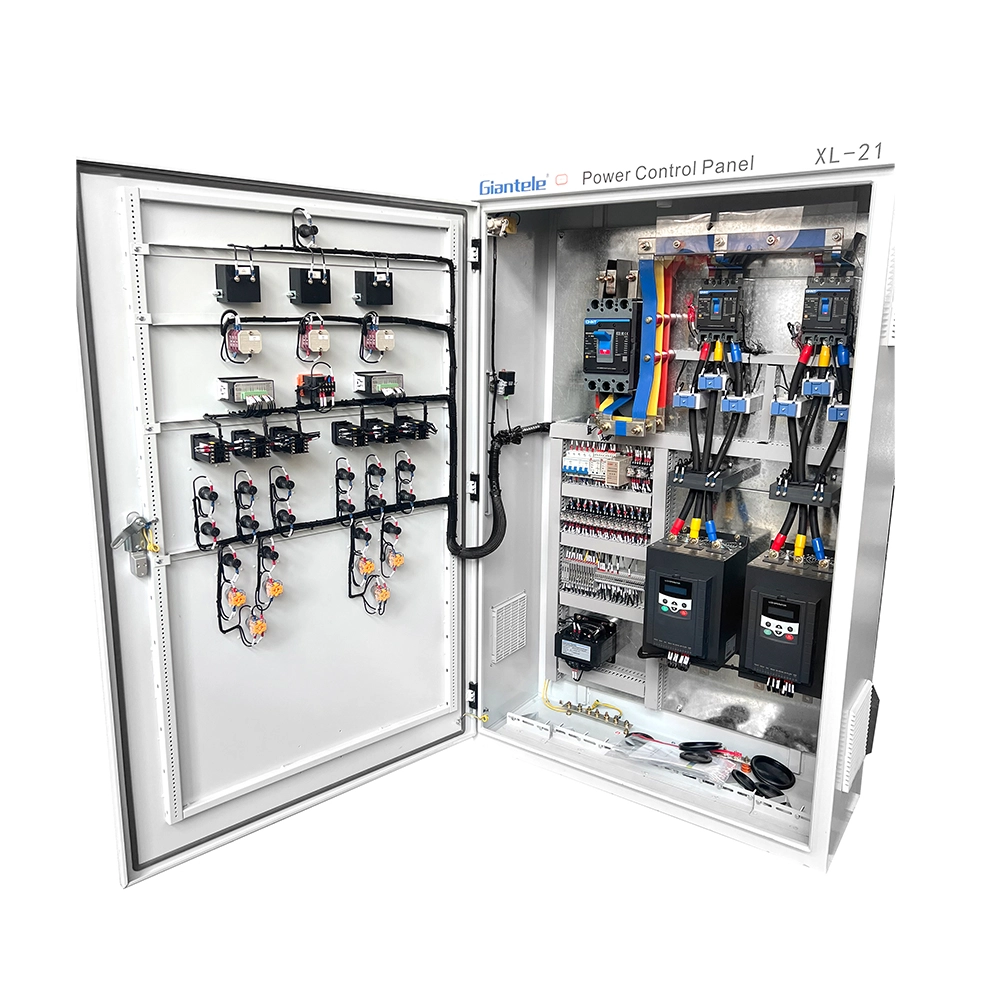

什么是配电盘？电气系统完整指南

配电盘管理电力在建筑物中的流动方式。您可以用它来安全地向房间和机器供电。这个主盒可以保护您免受过多电力的影响。它还可以帮助您的系统正常运行。新的升级可以提供很大帮助。例如，东南亚的一个地方使用带有数字检查的智能面板。他们的 电力问题较少 ，并且节省了能源费用。选择正确的配电盘有助于确保您的场所安全并正常运行。

断路器

• 配电板控制并向建筑物的各个部分输送电力。它可以保护电路免受过多电力和故障的影响。

• 选择正确的面板 取决于您建筑物的电力需求。您还需要考虑环境和未来的计划。这有助于您的系统保持安全并正常运行。

• 检查和保养 面板通常可以解决过热等问题。它还可以防止电线松动和断路器跳闸。这确保一切顺利进行。

• 清晰的标签和良好的接地使事情变得更安全。它们可以帮助您快速找到电路并降低触电的可能性。

• 始终遵守电气规则并在需要时寻求专家帮助。这可以保证您的系统安全并避免发生代价高昂的事故。

配电盘概述

什么是配电盘

配电 盘 可帮助您控制建筑物内的电力。它是管理电力的主要地点。该面板从主源吸收能量并将其发送到不同的地方。在内部，您将看到主断路器、母线和断路器。这些部件可确保您的系统安全并帮助其正常运行。

提示：请务必查看面板上的标签。这可以帮助您了解哪个电路通往每个区域。

配电盘可以完成许多重要的工作：

• 它从主电源获取电力。

• 它可以在您的建筑物周围安全地供电。

• 它将负载分散到每个电路上。

• 它可以防止电流过大或短路。

• 它可以关闭不良设备。

• 它检查您的电源质量。

您需要这些东西来确保您的电气系统安全并正常工作。

它是如何运作的

电力来自公用事业服务并通过电表。然后，进入配电盘中的主母线。主断路器控制进入的电量并确保安全。断路器连接到母线并向每个电路供电。当您打开某些设备时，电源会通过电线从面板传输到您的设备。当电源通过中性母线返回时，电路完成。

以下是其工作原理的步骤：

• 电力通过变压器到达配电柜。这使得电压安全。

• 配电盘有主断路器和分支断路器。

• 每个分支电路都为灯或插座等设备供电。

• 母线传输电力并连接到电源线。

• 母线上的断路器为设备供电。

此设置可让您控制和保护建筑物中的每个电路。

为什么它很重要

您依靠配电盘来保证安全和正常工作。新面板具有保护您和您的物品的功能。
下表列出了一些重要的安全功能：

电气故障可能导致火灾、设备损坏和代价高昂的停机。仅在美国， 据美国消防局称，2023 年住宅楼电气故障火灾就造成了约 15 亿美元的损失。

• 如果设备损坏，可能会引发火灾或爆炸。

• 如果您违反规定，您可能会受到罚款或必须停止工作。

• 如果您的面板不正确，保险可能不会支付费用。

• 如果没有足够的空间，震动风险就会增加。

• 灰尘和污垢会使物体变得太热并引起火灾。

• 狭小的空间使修理变得更加困难，并且可能会损坏设备。

• 如果有人因坏面板而受伤，您可能会遇到麻烦。

通过选择和维护正确的配电盘，您可以确保建筑物、设备和人员的安全。

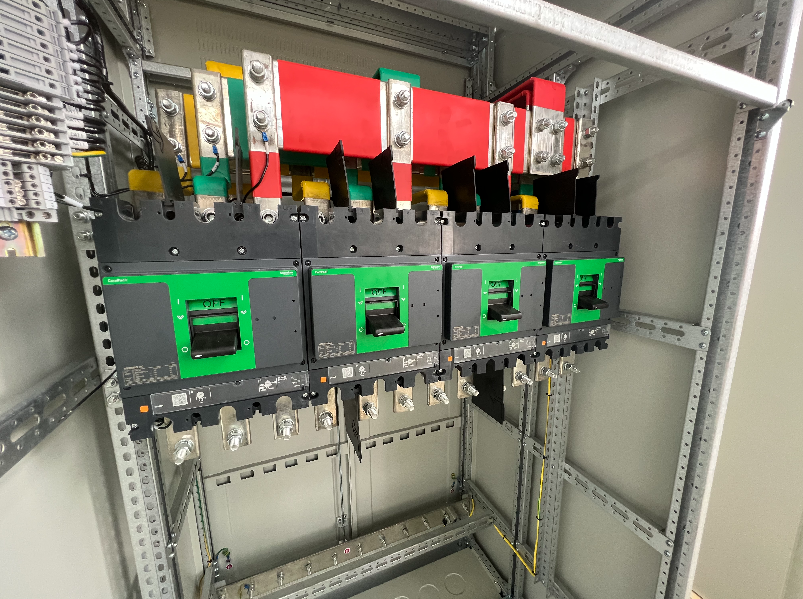

关键部件

主断路器和母线

主断路器位于每个配电盘的中心。该断路器是系统的主开关。它可以阻止过多的电流，并让您在需要时关闭电源。母线位于面板内部，将电力从主断路器转移到每个分支电路。他们一直在工作并帮助均匀分配权力。
下表显示了他们的工作：

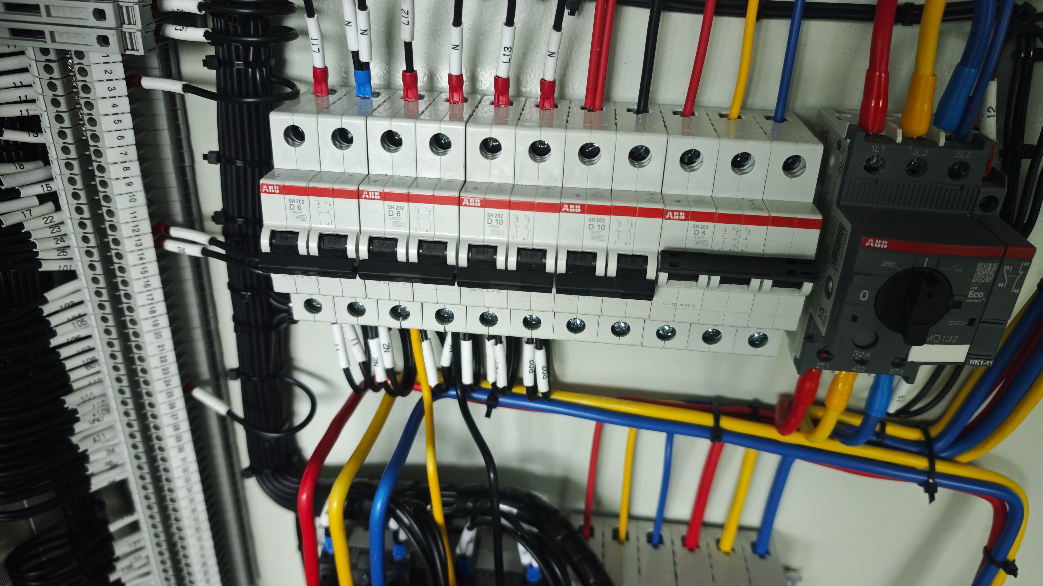

断路器和保险丝

断路器和保险丝 保护系统中的每个电路。如果电流太大，断路器会停止供电。保险丝也能做到这一点，但如果保险丝烧断，您必须更换它们。这些部件可确保您的设备安全并阻止火灾。您可以快速重置断路器，但如果它出现故障，则必须安装新的保险丝。两者都是保持电气系统正常运行所必需的。

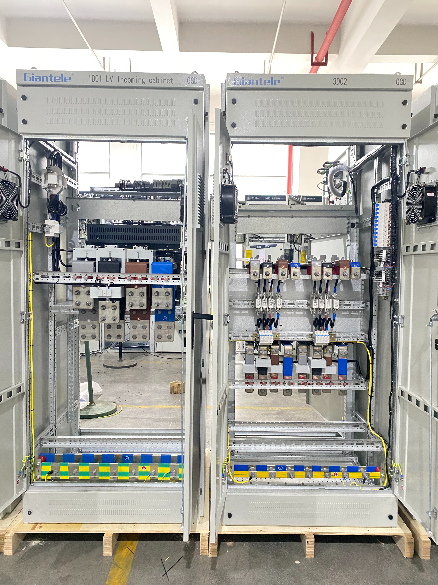

中性线和接地棒

中性线和接地棒有助于确保安全。它们为电力提供了一条安全返回地面的途径。这会降低被电击的机会。在工厂等地方，您必须选择合适尺寸的金条。它们处理来自机器的额外电流并保持系统稳定。使用不同的中性线和接地棒可以帮助您的系统保持安全，特别是当机器产生额外电流时。

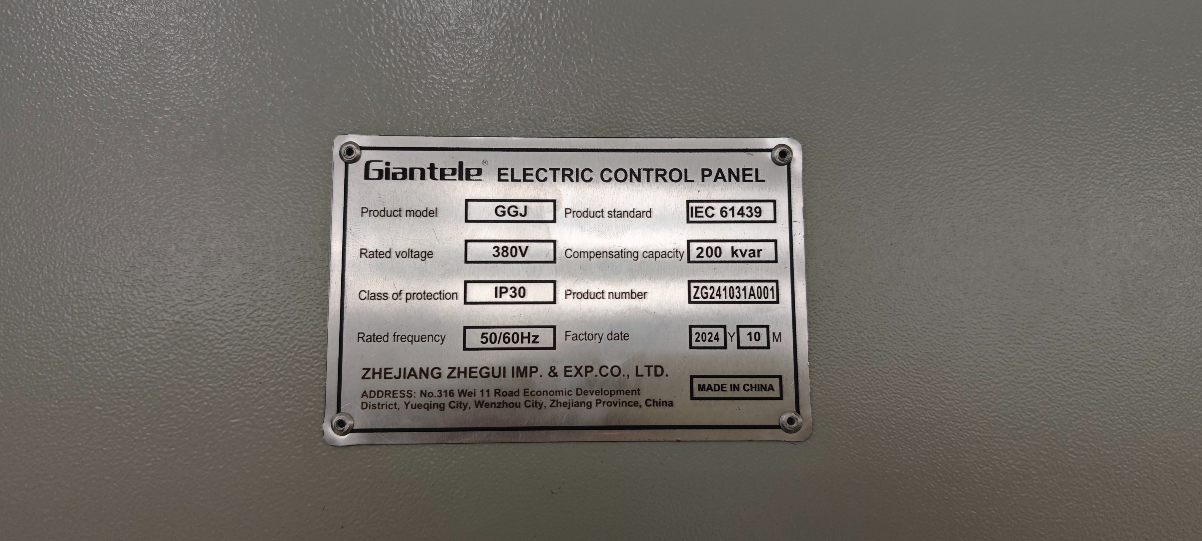

外壳和标签

外壳可确保面板内所有部件的安全。它可以阻挡灰尘、水和其他危险。您需要清晰的标签来显示每个电路的作用。好的标签可以帮助您快速发现问题并保证工人的安全。
以下表格包含 有关外壳和标签的重要规则：

标准	描述
IEC 61439-1	低压开关设备和控制设备组件的一般规则，包括构造和验证要求。
IEC 60445	端子、导体终端和导体的识别和标记要求。
IEC 60529	定义外壳防护的 IP 等级，防止灰尘和水进入。

提示：在操作任何电路之前，请务必查看标签。好的标签可以帮助您在紧急情况下快速采取行动并防止错误。

配电盘的类型

主配电板和子配电板

大多数建筑物都有两种主要类型的面板。这些是 主配电盘 和子配电盘。主面板靠近电源。这可以是变压器或发电机。它处理大量的电力并将其发送到不同的地方。子面板从主面板获取电源。他们将其分成更小的电路用于房间或机器。

下表显示了它们的不同之处：

提示：子面板有助于使大型建筑物中或添加新房间时的接线更加容易。

照明和电源面板

照明面板和电源面板的作用不同。照明面板控制办公室或停车场等场所的灯光。电源板将电力输送到插座、机器和电器。您可以在此表中看到主要差异：

注意：照明面板通常可让您从一处打开和关闭灯光。

住宅、商业、工业

不同的建筑物使用不同的面板。家庭、企业和工厂都需要特殊的面板。每种类型都有自己的特点：

• 住宅面板通常用于家庭和小型建筑，其重点是安全的最终分配、清晰的电路标识和简单的日常操作。

• 商业面板用于办公室、购物中心、学校、酒店和类似设施。在这些项目中，设计人员通常更关注电路数量、负载管理、维护访问和未来扩展，而不是单个电流值。

• 工业面板专为工厂、公用事业和基础设施项目而制造，其中可靠性、故障保护、设备协调和环境适用性至关重要。

这是一个比较它们的表格：

类型	典型应用	典型配置	主要设计重点
住宅/小型建筑	公寓、别墅、小型建筑	与当地公用事业系统相匹配的紧凑型低压配电板	最终分配安全、操作简便、标签清晰
商业/机构	办公室、学校、酒店、商场、医院	更大的低压配电板或带有更多出线馈线的配电盘	负载管理、维护访问、扩展灵活性
工业/基础设施	工厂、矿场、变电站、可再生能源项目	根据工程电压、故障等级、使用条件选择低压成套设备或中压开关柜	可靠性、保护协调性、环境耐久性、可维护性

每个地方的配电盘都是根据建筑物和内部设备的需要而设计的，在以IEC为导向的市场中，低压配电项目通常基于380V、400V或415V级系统，而中压设备则根据项目要求选择，如6kV、10kV、12kV或24kV级应用。

应用领域

住宅和建筑物

配电板有助于控制家庭或建筑物中的电力。它将电力发送到不同的房间和设备。主配电箱靠近电源输入处。它为您家中的所有电路提供电力。如果您有一个未连接的车库或车间，则可以使用子面板从主屋提供电力。在大型建筑中，配电板处理更多的电力并使用许多子面板。工厂使用工业控制中心为机器提供动力和控制。

提示：在操作任何电路之前，请务必阅读面板标签。这可以保证您的安全并帮助您避免犯错误。

工业及商业用途

工厂和企业使用配电板来处理大量电力。这些面板控制机器、灯光和其他设备的电源。在企业中，大型机器的面板通常使用三相系统。检查面板通常可以解决断线或零件松动等问题。

• 配电板向企业中的许多机器和系统供电。

• 他们为大型机器使用强大的三相系统。

• 检查它们通常可以解决断线或零件松动等问题。

浙江浙贵电气有限公司通过生产先进的产品来帮助完成这些工作。您将获得可以生长、使用绿色能源且不需要太多维修的面板。哲贵的面板已准备好实现自动化并遵循世界安全规则。该公司产品销往世界各地，并注重质量。这可以帮助您轻松满足新的电力需求。哲贵还提供面板和机柜解决方案，可针对潮湿或苛刻的环境指定合适的材料、涂层和外壳设计，有助于提高耐腐蚀性、耐用性和长期运行可靠性。

注意：选择像哲贵这样的好公司意味着您的面板是安全的并为未来做好了准备。

选择配电盘

负载及容量

在选择配电板之前，您需要知道您的建筑物使用了多少电量。首先，检查将使用该面板的每个设备、灯光和机器。这可以帮助您停止超载并保证安全。使用下表查看要检查的内容：

提示：始终计划比您现在需要的更多的电量。这可以帮助您以后轻松添加新内容。

环境及地点

面板的放置位置很重要。正确的位置可以确保您的系统安全并正常运行。看这几点：

• 炎热和潮湿的地方可能需要更好的通风、防冷凝措施和适合潮湿暴露的外壳保护。

• 经常下雨、灰尘或室外安装条件的区域可能需要更高 IP 等级的外壳。

• 如果空气中含有盐分、化学物质或工业污染物，请选择耐腐蚀性更好的材料和表面处理。

• 在雷击多发地区，浪涌保护和正确的接地设计变得更加重要。

• 在电网质量不稳定的地方，要考虑电压波动承受能力、保护配合和监测功能

注意：选择适合您建筑物环境的面板，以获得最佳安全性和性能。

规范和标准

安装配电盘时必须遵守规则。这些规范可确保您和您的建筑物的安全。检查下表了解主要标准：

代码/标准	描述
IEC 61439-1	低压开关设备和控制设备组件的通用规则
IEC 61439-2	电力开关设备和控制设备组件的要求
IEC 61439-3	对由普通人操作的配电盘的要求
IEC 60364-4-41	防触电保护
IEC 60364-4-43	过流保护
IEC 60364-5-54	接地装置和保护导体
IEC 60529	外壳提供的防护等级（IP 代码）
IEC 62271-200	额定电压1 kV以上至52 kV的交流金属封闭开关设备和控制设备

您应该在每个电路上使用清晰、牢固的标签。标签必须持久，显示正确的信息，并在发生任何更改时进行更新。

扩张规划

选择面板时请考虑未来。如果您想添加更多机器或房间，请购买一个具有额外空间用于新断路器的面板。这可以节省您以后的时间和金钱。许多专家表示，计划的容量比现在需要的容量多 30-50%。这样，您的系统就可以随着您的需求而增长。

提示：与浙江浙贵电气有限公司等值得信赖的公司联系，以获得易于升级并为未来做好准备的面板。

安全与合规

过流保护

您必须确保您的 电气系统 免受过多电流的影响。过流保护装置（例如断路器）可以帮助完成这项工作。他们寻找过载或短路。如果他们发现问题，就会立即停电。这可以防止您的电线和设备受到伤害。使用这些设备可以降低火灾或设备损坏的可能性。

• 断路器是过流保护装置。

• 如果出现过载或短路，它们就会停止供电。

• 这可以防止电线和设备损坏。

接地和连接

良好的接地和连接可保护您免受电击。在子面板中，必须将中性线和接地线分开。这会阻止危险的电力路径。取出子面板中性总线和接地总线之间的连接螺钉。放置单独的中性线和接地母线。使用 4 线馈线，从主面板到子面板具有两根火线、一根零线和一根地线。接地线仅连接至接地总线。中性线仅连接到中性总线。

在基于 IEC 的安装中，接地和保护导体布置应遵循适用的接地系统以及 IEC 60364-4-41 和 IEC 60364-5-54 等标准的要求。在面板设计中，应明确识别并正确布置保护导体、中性导体及其端子，以降低电击风险、支持故障保护并维护系统安全。

可访问性和标签

在紧急情况下，您应该能够快速联系小组。清晰的标签显示哪个断路器控制每个位置。当您进行更改时，请务必更新您的电路列表。标签必须持久且易于阅读。好的标签可以帮助您快速采取行动，避免犯错误。

提示：使用永久性记号笔或印刷标签，这样它们的使用寿命会更长。

电气规范

您必须遵循适用的电气规范和标准，以确保您的系统安全、合规且可靠。在东南亚、中东和非洲的许多配电项目中，配电板通常根据 IEC 标准进行选择和安装。下表列出了一些与面板设计、保护和安装相关的重要 IEC 标准。

要求领域	基于 IEC 的参考	描述
装配构造和验证	IEC 61439-1 / IEC 61439-2	涵盖低压组件的设计、构造、技术特性和验证
普通人配电盘	IEC 61439-3	适用于由普通人操作的配电盘
过流保护	IEC 60364-4-43 / IEC 60947-2	涵盖过载和短路保护以及断路器要求
防触电保护	IEC 60364-4-41	涵盖减少触电风险的安全措施
接地和保护导体	IEC 60364-5-54	涵盖接地装置和保护导体
标记和识别	IEC 60445	涵盖端子、导体和终端的识别
外壳保护	IEC 60529	定义防尘防水的 IP 代码

遵守这些规则可以保证建筑物的安全。符合这些标准的配电盘可以帮助您避免罚款和事故。

常见问题解答

配电盘的主要工作是什么？

您使用配电板将电力安全地输送到建筑物的不同部分。它可以保护您的电路免受过载影响，并帮助您控制电源系统。

您应该多久检查一次配电盘？

您应该每月检查一次面板是否有灰尘、热量或松动的电线。由专业人员进行的年度检查可确保您的系统安全且运行良好。

您稍后可以在面板中添加更多电路吗？

是的，如果您的面板有额外的空间，您可以添加更多电路。选择面板时，请务必规划未来的需求。

为什么面板上的标签很重要？

标签可帮助您快速找到正确的电路。它们在维修过程中保证您的安全，并在您关闭电源时阻止错误。
