了解开关设备的类型和功能

要点

• 开关设备对于电气安全非常重要。它有助于控制和保护电流。当出现故障时，这可以阻止损坏。

• 低压开关柜应用最多。这对于家庭和企业来说非常重要。它管理电压低于 1,000 伏的系统。

• 保持开关设备处于良好状态非常重要。经常检查有助于及早发现问题。这可以保证一切安全并正常运转。

• 选择正确的绝缘介质非常重要。空气、石油、天然气和真空都有特殊用途。每一种都在不同的地方发挥最佳作用。

• 了解开关设备的使用方式有助于您选择正确的类型。要考虑电压、空间和环境 选择开关设备时.

开关柜概述

什么是开关柜

开关设备有助于确保电气系统安全并正常运行。它由断路器、熔断器和开关等设备组成。它们共同作用来控制和保护电力。您可以在控制面板中找到开关设备。这些面板有助于管理家庭、学校和企业的电力。 低压开关柜 在商业建筑中使用最多。它适用于低于 1000 伏的系统。这种类型可防止短路和过载。这对于日常使用很重要。

开关设备有多种形状和尺寸。您可以在工厂的小型控制面板和大型机柜中看到它。它有助于保持设备安全和电力稳定。开关设备将损坏的部件与系统的其余部分分开。这使一切顺利进行。

电气系统中的功能

开关设备在电气系统中发挥着许多重要作用。它控制电力的移动方式并确保设备安全。开关设备检查和测量电力。这可以帮助您及早发现问题。它使您的电力系统更加可靠和稳定。新的开关设备可以实现自动化并使您的电力系统更加智能。

以下是开关设备提供帮助的方式：

• 保持电力运行，从而减少停机时间。

• 快速查找并排除故障，阻止大停电。

• 通过智能监控和控制让事情变得更好。

• 管理和保护电源，保持网络稳定。

• 解决问题并保持供电。

• 快速发现故障并将其分离，以便其他部件正常工作。

• 定期检查及早发现问题并阻止设备故障。

• 通过隔离故障、保持电源接通来阻止损坏。

• 让您可以通过隔离部分网络来进行维护。

• 具有远程监控功能的新型开关设备使事情变得更好。

提示：检查开关设备通常有助于防止意外发生并保证安全。

您每天都会看到开关设备的功能和优点。它使您的电力系统安全、稳定、运行良好。

开关设备的电压等级

开关设备具有三个主要电压等级。每个级别在电力系统中都有自己的工作。您可以在家庭、企业、工厂和电网中看到这些。电压等级告诉您在哪里使用开关设备以及它如何保护您的系统。

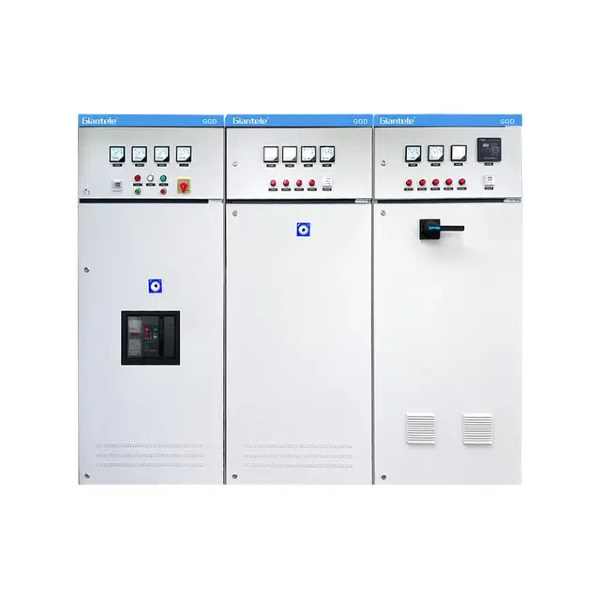

低压开关柜

低压开关柜 适用于电压低于1000伏的场所。它保护家庭、办公室、学校和小型工厂。它可以确保灯、计算机和机器免受问题的影响。您可以在控制面板和主板中找到它。

低压开关设备有助于管理许多地方的电力。以下是它的一些使用方法：

现代低压开关设备节省能源和金钱。您可以观察自己使用了多少能量并及早发现问题。以下是它可以帮助您减少能耗的方法：

• 您可以使用特殊功能检查能源使用情况。

• 您可以观察电能质量，例如功率因数和失真。

• 您浪费的电力更少，每年节省高达 18%。

提示：智能开关设备可以帮助您减少能源费用并保证设备安全。

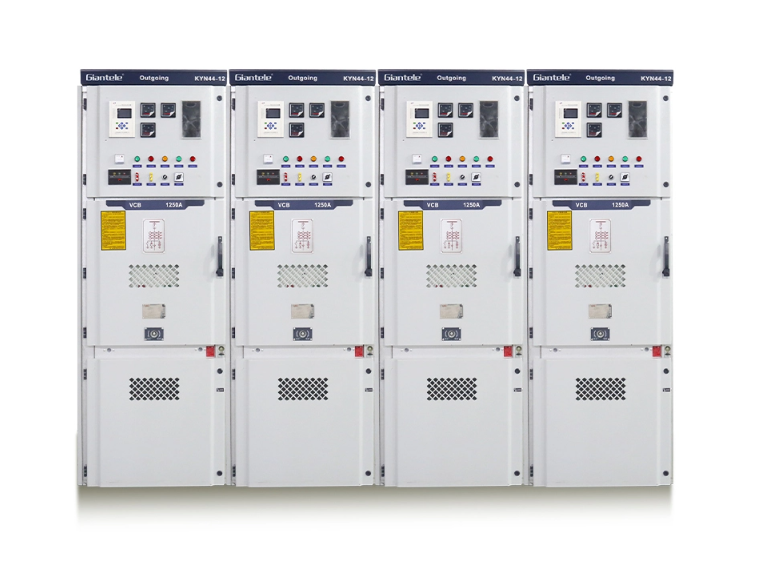

中压开关柜

中压开关设备的 工作电压为 1,000 至 35,000 伏。你可以在工厂、大型建筑和发电厂看到它。它有助于控制和保护更大的电力负载。在用电量较高的地方您需要它。

可再生能源、工厂和城市建筑等行业都使用中压开关设备。在快速发展的城市中也能看到这种情况，尤其是在中国和印度等亚太地区。这些领域需要稳定的增长动力。

中压开关设备通过强有力的安全措施确保您的安全：

• 您穿戴防护装备以确保安全。

• 您远离带电设备。

• 远程机架让您可以从远处使用开关设备。

• 在接触设备之前先将其接地。

• 在检查之前，您将所有高压设备视为带电设备。

注意：使用中压开关柜时请务必遵守安全规则。

高压开关柜

高压开关设备的电压超过 35,000 伏。它可以长距离输送大量电力。您可以在电网和国家网络中找到它。它有助于将电力从工厂输送到城市和工厂。

高压开关设备面临严峻挑战。你要应对恶劣的天气、严格的规则，并且需要特殊的训练。现代系统使用智能继电器并需要熟练的工人。

高压开关柜让电网更好地运行。以下是它的帮助：

• 你可以很好地控制电流。

• 您将可再生能源连接到电网。

• 您可以使用智能检查来阻止中断并节省资金。

• 人工智能有助于平衡负载并阻止过载。

• 您可以快速发现问题并保持电网稳定。

标注：高压开关设备使电网保持强大并为未来做好准备。

每个电压等级的开关设备都能保护您的系统并保持通电。您可以根据需要、安全性和网络规模选择正确的类型。

开关设备中的绝缘介质

开关设备采用特殊材料以确保用电安全。这些被称为绝缘介质。您可以根据开关柜的使用地点选择合适的开关柜。主要有四种类型。它们是空气绝缘开关设备、油绝缘开关设备、气体绝缘开关设备和真空绝缘开关设备。每种类型都有优点和缺点。

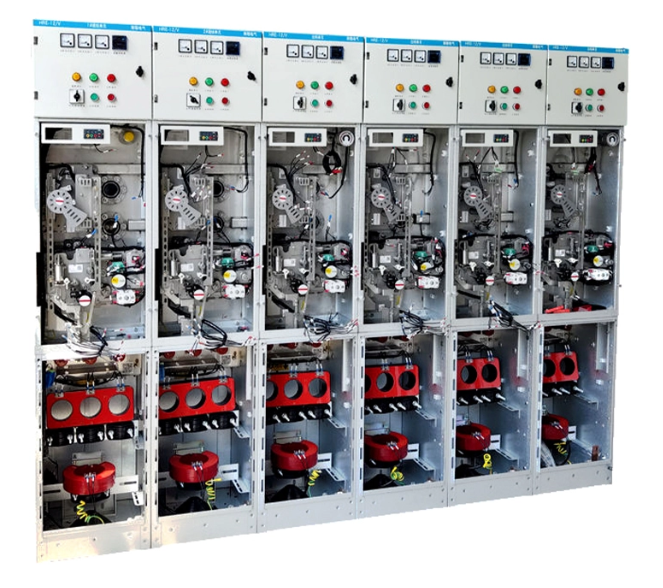

空气绝缘开关柜

空气绝缘开关设备 使用空气将部件分开。您可以在乡村或郊区看到这种类型。在天气不太恶劣的情况下效果最好。清洁干燥的空气是良好的绝缘体。

下表显示了主要优点和缺点：

空气绝缘开关设备成本较低且易于维修。这对环境也更好，因为空气不会污染。但它比其他类型占用更多的空间。您需要经常检查，尤其是在天气变化很大的情况下。

提示：空气绝缘开关柜最适合空气清洁且天气稳定的地方。

油绝缘开关柜

油绝缘开关设备利用油来阻止电流跳变。你可以在旧的发电站和大工厂里找到它。油有助于阻止火花并保持凉爽。

您必须注意油绝缘开关设备是否泄漏。石油泄漏会损害地面和水。如果石油进入河流，就会损害鱼类和植物。如果不保养，旧油可能会着火。在潮湿的地方，油绝缘开关设备可能会出现问题。水会导致生锈并导致设备损坏。

• 泄漏会使土壤和水变脏。

• 石油在环境中停留时间较长，会对动物造成伤害。

• 含有多氯联苯的旧油非常危险。

• 潮湿的空气会导致生锈和粘性灰尘，从而导致短路。

注意：经常检查油绝缘开关设备以防止泄漏并确保其安全。

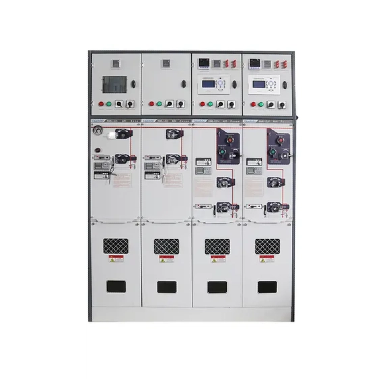

气体绝缘开关柜

气体绝缘开关设备 使用特殊气体（如 SF6）来保证部件安全。你可以在没有太多空间的城市中看到它。其中超过 41% 的系统位于城市变电站，特别是在中国、印度、巴西和阿联酋的大城市。这些装置比空气绝缘开关设备占用的空间最多减少 70%。

气体绝缘开关柜有很多优点：

• 它在恶劣的地方工作得很好，因为气体可以阻挡灰尘和水。

• 您花费更少的时间和金钱来修复它。

• 气体使系统安全可靠。

• 如果您需要更多动力，您可以添加更多部件。

• SF6 气体具有很强的绝缘性并能快速阻止火花。

标注：气体绝缘开关设备非常适合城市和空间紧张的地方。

真空绝缘开关柜

真空绝缘开关设备利用真空或空的空间来阻止电流跳跃。您可以在低压和高压系统中使用它。它非常安全并且持续时间很长。

您不需要经常修理真空绝缘开关设备。例如，固体绝缘开关设备需要每 5-10 年检查一次。真空断路器需要每 1-2 年检查一次。研究表明，与老式真空开关设备相比，固体绝缘开关设备因维护造成的停电次数减少了 35%。真空绝缘开关柜低压使用寿命可达20至30年，高压使用寿命可达40年以上。

如果您想要耐用且易于维护的产品，真空绝缘开关设备是一个不错的选择。

提示：如果您希望真空绝缘开关设备使用寿命长并且几乎不需要维护，请选择真空绝缘开关设备。

每种类型的开关设备使用不同的绝缘介质。您可以通过考虑空间、安全性、环境以及您想要进行维护的频率来选择最好的一种。

开关设备应用

户内开关柜

室内开关设备 位于办公室和学校等建筑物内。它很小，因此适合空间狭小的地方。建筑物确保设备免受雨淋和灰尘的侵害。阳光不会伤害它，因为它是在室内。开关设备具有由金属或其他材料制成的盖。这些盖可以保护零件并使固定更容易。您可以在没有恶劣天气的情况下检查和修复系统。

室内开关柜在温度稳定的地方效果最佳。由于设备保持干燥和凉爽，因此使用寿命更长。您可以节省空间，并且不需要额外的遮盖物来应对天气变化。

提示：如果您希望设备易于维修并延长使用寿命，请选择室内开关柜。

户外开关柜

户外开关设备放置在室外靠近电力线或变电站的地方。当您无法将设备放入其中时，您可以使用它。它由坚固的材料制成，可抵御风雨。设备需要免受盐雾和洪水等影响。

天气会改变户外开关设备的工作方式。盐雾会使金属部件生锈。生锈会破坏绝缘层并导致问题。寒冷和温暖的天气会使部件破裂并进水。野火和阳光会损坏绝缘层。水浸可能会导致短路。

注意：请务必检查室外开关设备是否受到天气损坏，以确保电力系统安全。

当您需要保护大型网络或内部没有空间时，请选择室外开关柜。计划更多的维修并使用坚韧的材料来应对恶劣的天气。

开关设备关键部件

开关设备系统有许多重要部件。这些部件可确保您的电网安全并正常运行。每个部分都有自己的工作。您应该知道这些部分如何协同工作。这有助于保护您的设备并阻止事故发生。

断路器

断路器是开关柜的主要安全防护装置。他们寻找短路或电流过大等问题。当他们发现问题时，他们会快速打开以停止供电。这可以保证您的系统安全并保护人员。断路器使用不同的方式来阻止断开高电流时产生的电弧。有些冷却电弧，有些将电弧分开，有些则在零电流时停止电弧。几乎在每个开关设备设置中都可以看到断路器。它们可以防止多种类型的故障。

• 断路器使用热量或磁铁来感知故障。

• 它们会快速打开以防止损坏。

• 特殊设计有助于消除危险的电弧。

保护继电器

继电器就像保护系统的大脑。他们总是检查电压、电流和频率等内容。如果继电器发现问题，它们会告诉断路器跳闸。这可以阻止问题蔓延并保证安全。继电器必须工作快速且准确，才能提供良好的保护。

1. 继电器始终监视您的系统。

2. 他们决定何时采取行动并告知断路器。

3. 快速的团队合作可确保您的网络安全。

接触器

接触器可帮助您控制开关设备中的电源。它们在正常情况下而非故障期间打开和关闭电路。接触器不像断路器那样感知问题或停止电弧。您可以使用接触器来启动电机或打开灯。它们可能比断路器产生更多火花，但它们适合定期开关。

隔离开关

隔离器或隔离器可让您安全地切断电源。当您需要修理或检查设备时可以使用它们。隔离开关可确保您正在工作的区域不会通电。这样可以防止震动并保证工人的安全。只有在没有电流时才能打开隔离开关。他们不会阻止故障，但会确保工作安全。

• 隔离开关可切断电源以进行安全维修。

• 他们保证设备安全运行。

提示：在维修之前务必使用隔离开关，以确保每个人的安全。

开关设备还使用其他保护装置，例如熔断器。保险丝可防止电流过大。如果电流过高，它们会熔化并断开电路。您可以在低压系统中找到保险丝，通常带有开关。所有这些部件共同使您的开关设备坚固且安全。

您需要所有这些部件协同工作才能形成安全、良好的开关设备系统。

您应该了解开关设备的类型及其用途。这有助于确保您的电气系统安全并正常运行。选择正确的开关设备可以解决问题并保持电力供应。考虑电压、绝缘以及放置位置。好的选择对你有长期的帮助。下表显示了开关设备如何提供帮助：

为了获得最佳结果，请在做出决定之前询问专家或了解更多信息。

常问问题

开关柜的主要工作是什么？

开关设备保护您的电气系统。它能快速发现故障并停止供电。这可以保证您的设备安全并防止火灾或停电。

如何选择适合您需求的开关柜？

你会考虑电压、空间以及使用它的地方。考虑安全性、需要多少维护以及是否需要室内或室外。

为什么开关柜需要不同的绝缘介质？

不同的介质，如空气、石油、天然气或真空，有助于阻止电流跳跃。每种类型在特定地点和条件下效果最佳。

室内开关柜可以在室外使用吗？

不，你不能。户内开关设备没有气候保护。户外开关设备采用坚固的材料来抵御雨水、阳光和灰尘。
