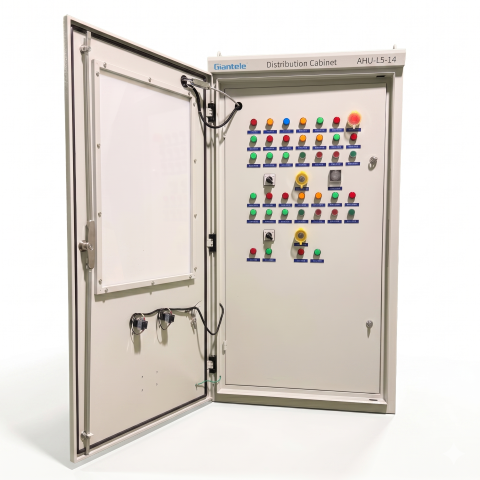

VFD 面板是工厂、水处理厂和采矿作业中现代电机控制的支柱。它将变频驱动器、保护装置和控制组件集成在一个坚固的外壳中，为工程师提供对交流电机的精确速度和扭矩管理。
但购买错误的 VFD 控制面板是一个代价高昂的错误。尺寸过小的母线过热。错误的 IP 等级会导致潮湿或多尘的场所失效。元件选择不当会导致故障，导致整条生产线关闭。
本指南涵盖了乌干达、肯尼亚和安哥拉的工业买家需要了解的所有内容 - 从 VFD 面板的工作原理到下订单前需要验证的规格。

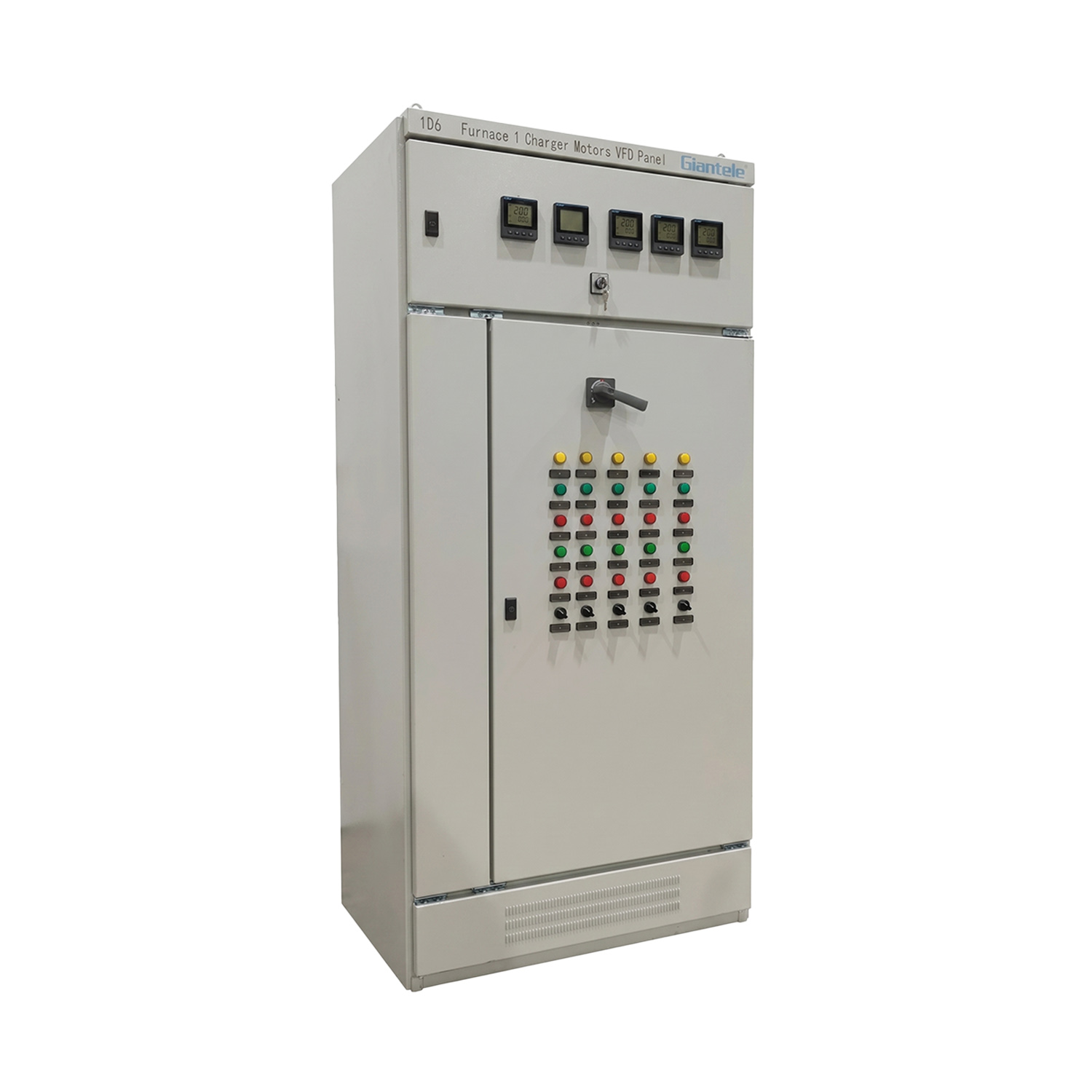

VFD 面板是一种工业控制面板，将一个或多个变频驱动器 (VFD) 与保护组件、控制线路和额定钢制外壳集成在一起。其目的是通过改变电源的频率和电压来控制交流感应电机的速度和方向。
标准 配电板 将电力路由至定速负载。 VFD 面板的作用有所不同——它精确地将电机速度从接近零调节到满额定转速。因此，您可以获得传统配电箱无法提供的节能、软启动和流程灵活性。
VFD 面板属于 低压开关 设备组件，必须符合 IEC 61439 才能获得完整的性能验证。

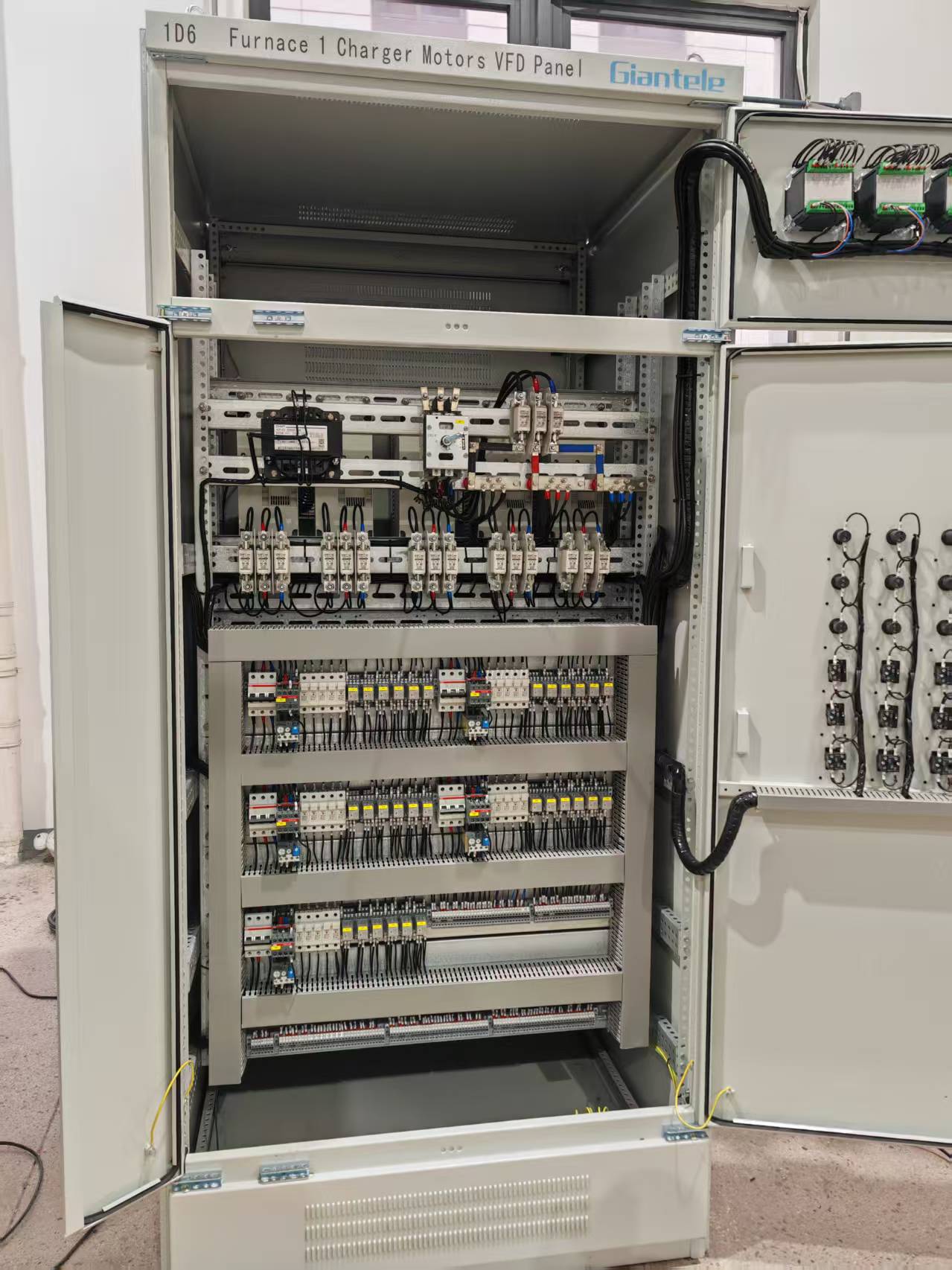

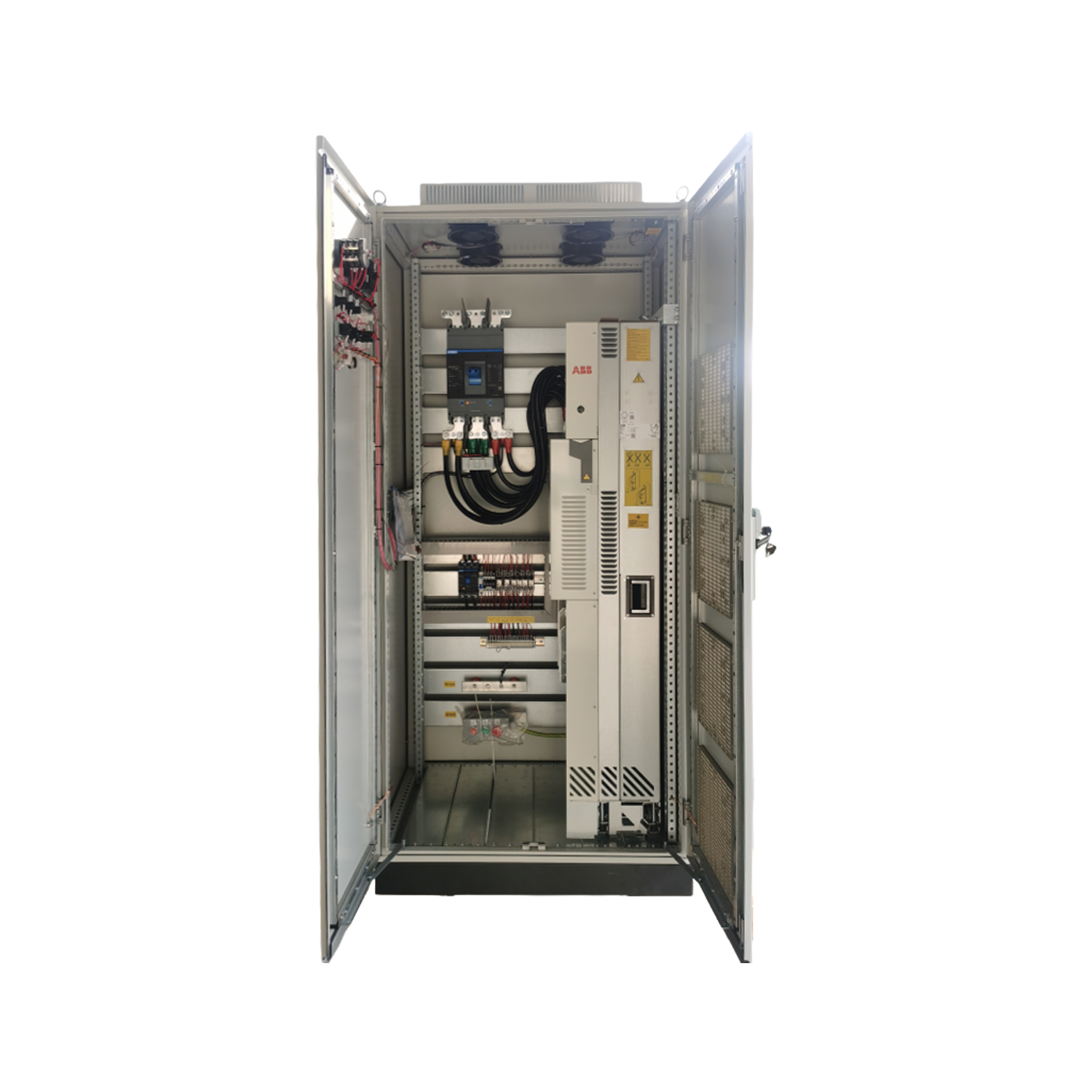

了解外壳内部的内容有助于您评估供应商的质量并避免未来的维护问题。
变频驱动器（VFD/逆变器）： 主要电力电子模块，将输入的交流电转换为直流电，然后再转换回变频交流电。品牌选择很重要——ABB、施耐德、西门子和丹佛斯是标准基准。
主断路器 (MCCB)： 在电源到达变频器之前保护进线馈线免受短路和过载故障的影响。
输入/输出接触器： 将驱动器与电源或电机隔离，从而实现安全维护和旁路切换。
线路电抗器或输入滤波器： 减少注入上游配电板的谐波失真。对于 IEC 61000-3-12 合规性至关重要。
旁路电路： 如果驱动器出现故障，允许电机直接通过电源以固定速度运行。对于关键过程中的泵和风扇至关重要。
控制 PLC 或继电器逻辑： 管理来自 SCADA 或 DCS 系统的启动/停止命令、故障信号和速度参考值。
端子块和电缆密封套： 以结构化、安全的布局整理输入电源电缆和输出电机电缆。
HMI 或本地操作面板： 为现场操作员显示变频器状态、输出频率、电机电流和故障代码。
成分 | 功能 | 常见品牌 |
|---|---|---|
变频器/逆变器 | 调速、软启动 | ABB、施耐德、丹佛斯、西门子 |
塑壳断路器 | 短路保护 | 施耐德、ABB、正泰 |
线路电抗器 | 减少谐波 | Mdexx、TDK |
旁路接触器 | 冗余/维护隔离 | 施耐德、ABB |
PLC/继电器逻辑 | 控制与联锁 | 西门子、三菱 |
并非所有 VFD 控制面板都是相同的。正确的配置取决于您的流程、预算和现场条件。
一台驱动器控制一台电机。简单、紧凑且经济高效。常见于工厂和轻工业场所的泵、风扇、压缩机和输送机驱动装置。
多台变频器共用一台配电柜。这减少了占地面积并简化了同一过程区域中具有多个变速电机的现场的电缆管理 - 例如，具有三个泵电机的水处理站。
包括手动或自动旁路电路。如果驱动器出现故障，电机会立即切换到直接在线运行。对于冷却水泵、消防系统和不允许停止的过程进料等连续过程至关重要。
集成 PLC、远程 I/O 和 Modbus/Profibus 通信。操作员可以从 SCADA 工作站远程监控和调整电机速度。这是的标准规范。 世界银行或非洲开发银行资助的 EPC 项目的 定制工业控制面板
错误指定 VFD 面板是买家最常犯的错误。每次都使用此清单。
额定电压： 乌干达、肯尼亚和安哥拉的大多数工业场所的运行电压为 400V 或 415V，50 Hz。使用您的公用事业连接数据确认这一点。
变频器额定电流和 kW： 将变频器额定值与电机铭牌数据相匹配，并留有 10-15% 的安全裕度。
短路承受能力 (Icw/Ics)： 配电盘必须能够承受安装点的预期短路电流。典型的工业场所需要 25–50 kA。
母线额定值： 环境温度高于 35°C 时，母线必须降额——这是撒哈拉以南非洲地区的标准要求。
IP 等级： IP54 是多尘工厂环境的最低等级。采矿场所和室外安装需要 IP55 或 IP65。
通风和冷却： 驱动器会产生热量。计算散热负载并相应地为机柜指定强制风冷或空调。
电缆入口： 底部入口是大多数站点的标准配置。高架地板或电缆桥架安装需要顶部入口。
外壳材料： 冷轧钢 (1.5–2.0 mm)，粉末涂层。适用于腐蚀性或食品级环境的不锈钢。
控制电压： 24V DC 或 110V AC 控制电路均常见。确认与您的 PLC 或 SCADA 系统的兼容性。
通讯协议： Modbus RTU/TCP、Profibus DP 或以太网/IP。在询价阶段指定这一点——以后改装通信卡的成本很高。
对于由国际机构资助或由国家能源当局监管的项目，合规性是不容谈判的。
IEC 61439 系列是管理低压开关设备组件（包括 VFD 面板）的主要标准。它规定了设计验证、元件选择、温升限制、短路承受能力和介电性能的要求。
东非和南部非洲项目的主要参考资料：
ERA 乌干达 ( era.go.ug ) — 规定工业消费者的电网连接技术要求
EPRA Kenya ( epra.go.ke ) — 肯尼亚能源和石油监管机构
世界银行采购标准 — 要求许多基础设施项目符合 IEC 61439 标准、工厂验收测试 (FAT) 报告以及 SGS 或必维国际检验集团 (Bureau Veritas) 的第三方检验
IEC 61800-3 — 特别涵盖可调速电力驱动系统的 EMC 要求
向您的供应商索要型式测试证书，而不仅仅是自我声明。型式测试证明该面板在受控实验室条件下的性能符合额定值。
选择合适的供应商可以保护您的项目和预算。这是针对买家的结构化评估方法。
确认制造商持有 ISO 9001 质量管理认证。向认可的测试实验室索取 IEC 61439 型式测试证书。检查证书是否涵盖您订购的实际面板配置——而不仅仅是参考设计。
请在询价中注明一线传动品牌（ABB、施耐德、丹佛斯、西门子）。可靠的 电气面板制造 商从可追溯、有记录的供应链中采购保护装置和控制组件，而不是灰色市场的替代品。
向类似气候和行业的项目寻求参考——乌干达的农产品加工、肯尼亚的自来水公司或安哥拉的采矿业。没有热带气候经验的制造商会减小通风尺寸并忽略关键的母线降额。
专业供应商提供：
单线图 (SLD)
总体布置图 (GA)
带有品牌/型号的物料清单 (BOM)
工厂验收测试 (FAT) 程序
操作和维护手册
定制 VFD 面板从图纸批准到发货通常需要 6 至 10 周的时间。确认供应商是否可以提供远程现场KD交付，是否支持现场调试协助。
VFD 面板是中用途最广泛的产品之一 配电板系列 。它几乎出现在每个工业部门。
泵速随一天中的需求而变化。 VFD 面板将泵输出与实际流量要求相匹配，与节流阀控制相比，可将能耗降低 30-50%。该应用广泛应用于肯尼亚的城市供水公司和乌干达的农村供水计划。
输送机驱动器、球磨机驱动器和泥浆泵驱动器都受益于变速控制。 VFD 面板提供软启动扭矩控制，减少对变速箱的机械冲击，并延长安哥拉采矿业高磨损环境中的设备使用寿命。
商业建筑和医院中的空气处理机组、冷却塔风扇和冷冻水泵使用 VFD 面板来削减能源费用并保持全年一致的舒适条件。
铣床、包装线和混合设备需要精确的速度控制和可重复的加速度曲线。正确指定的带有集成 VFD 驱动器的子配电板可保持生产一致性并降低废品率。
东非的许多 EPC 承包商现在指定 来自同一制造商的这简化了文档记录，确保母线尺寸一致，并为项目工程师提供了对整个低压配电系统的单点责任。 电机控制中心面板和 VFD 面板。
这是买家最常问的问题之一。答案取决于您的工艺要求和能源预算。
特征 | 变频器面板 | 劳工部入门 |
|---|---|---|
电机速度控制 | 全变速 (0–100%) | 仅固定速度 |
软启动 | 是的 — 平稳提升 | 有限（星三角可以提供帮助） |
节能 | 可变负载时为 20–50% | 没有任何 |
谐波注入 | 需要缓解 | 微不足道 |
首次成本 | 更高 | 降低 |
投资回收期 | 泵/风扇通常可使用 1-3 年 | 不适用 |
最适合 | 泵、风扇、压缩机、输送机 | 定速负载，应用简单 |
如果您的电机驱动需求可变的泵或风扇，那么 VFD 面板几乎总能在两年内带来积极的投资回报。如果电机连续在固定负载下运行，则传统的启动器更简单、更便宜。
Q1: VFD面板和配电面板有什么区别？ 配电盘将固定电压电源路由至多个分支电路。 VFD面板是一种专用外壳，可将固定频率电源转换为变频输出以控制电机速度。配电箱不提供速度控制。
Q2：一个VFD面板可以处理多个电机吗？ 是的。多驱动 VFD 面板为每个电机容纳单独的驱动器，共享公共输入断路器和母线。每个驱动器独立运行，有自己的保护和控制电路。
问题 3：非洲的户外 VFD 面板需要什么 IP 等级？ 对于有遮蔽的室外场所，最低要求为 IP55。采矿或沿海环境中的暴露装置应指定 IP65，以及内部加热器和恒温器以防止夜间冷凝。
问题 4：VFD 面板是否会导致我的网络出现谐波问题？ 是的，驱动器会产生谐波电流，从而使电源电压失真。在面板中指定输入线路电抗器或有源前端驱动器，以符合 IEC 61000-3-12 谐波限制并保护同一总线上的敏感设备。
Q5: 制造定制 VFD 面板需要多长时间？ 标准单驱动 VFD 面板可在 4-6 周内准备就绪。集成了 PLC 和 SCADA 的复杂多驱动智能面板从图纸批准到发货通常需要 8 至 12 周的时间。
VFD 面板不仅仅是一个内部装有驱动器的外壳，它还是一个精密设计的系统，决定了电机运行的可靠性、工厂消耗的能源量以及维护团队对故障响应的速度。
在询价阶段获得正确的规范可以节省数月的现场问题和数千美元的返工费用。从一开始就关注驱动器品牌、IP 等级、针对非洲环境温度的母线降额以及 IEC 61439 合规性。
Giantele（浙江浙贵电气有限公司）为乌干达、肯尼亚和安哥拉的工业项目生产定制VFD面板和完整的低压配电系统。我们的团队提供工程图纸、FAT 程序和现场调试支持。
