低压开关柜 抽出式开关柜

概述

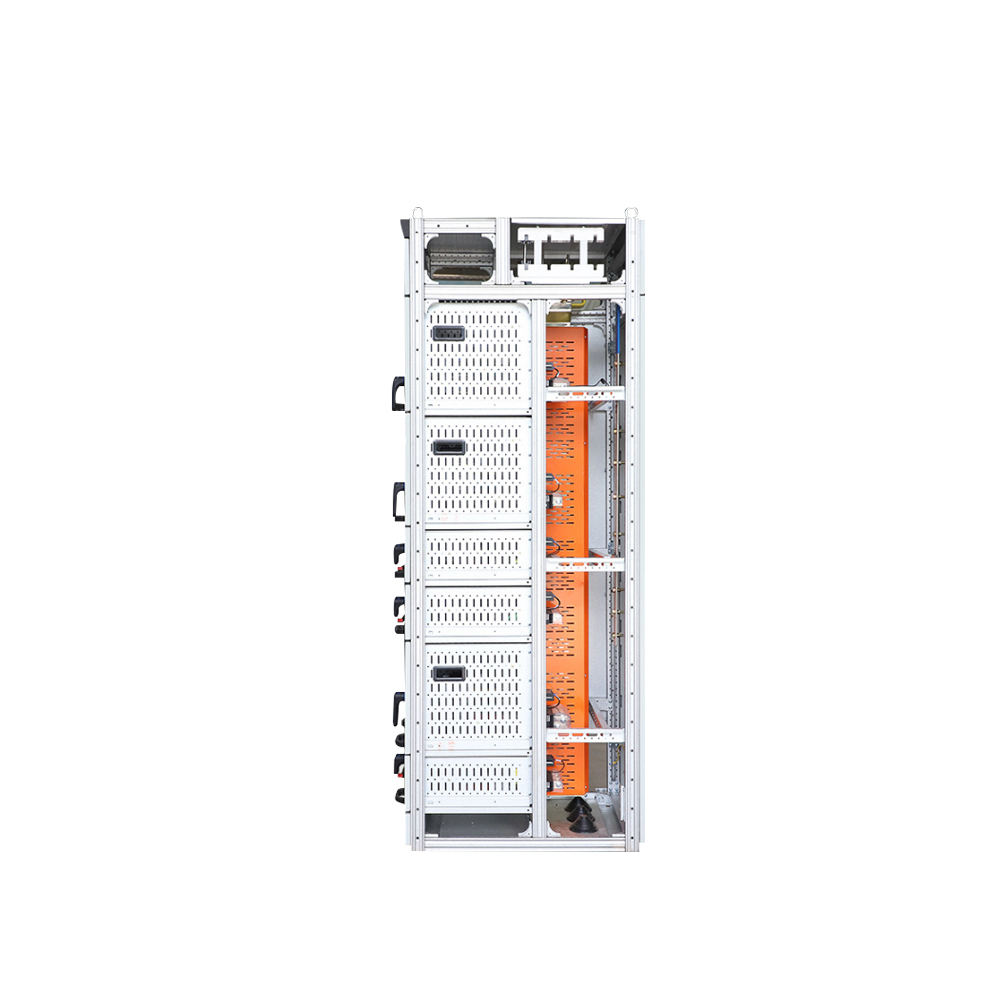

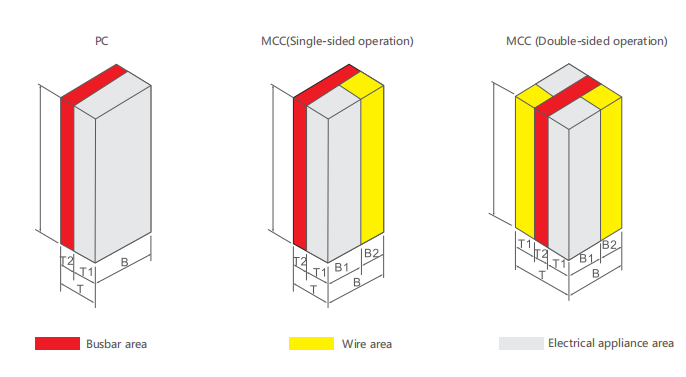

    该开关柜是符合 IEC 61439 标准的低压组件，额定绝缘电压为 AC690V，额定工作电压为 AC400V。主母线可承载高达 6300A 的电流，并可承受 50kA 或 80kA 持续一秒，具体取决于您指定的配置。机柜由镀锌 C 型钢组装而成，模块安装孔为 25 mm，因此 PC 机柜、MCC 机柜和功率因数校正机柜可以使用同一框架组合成一个系列。功能单元是可抽出的，这意味着可以取出并更换有故障的馈线，同时电路板的其余部分保持通电。

操作条件

• 环境空气温度：-5℃至+40℃； 24 小时平均值 ≤ +35°C。

• 环境：空气清新； +40°C 时≤50% RH，+20°C 时≤90% RH；允许偶尔出现凝结。

• 海拔高度：≤2000m。运输/储存温度：-25℃至+55℃；短期可达+70°C（≤24小时），无永久性损坏。不满足的条件需要用户与制造商协商。

• 该装置用于海上石油钻井平台、核电站时，应单独签订技术协议

产品功能

• 模块化框架

  该机柜由标准化 C 型材组件组装而成，因此可以在现场扩展或重新排列产品阵容。




• 母线额定值

  主母线为电解铜，额定电流高达6300A，并经过型式测试，可实现50kA或80kA一秒耐受电流。




• 操作员安全

  每个功能单元都位于一个带有机械联锁的单独隔间中，因此当单元处于连接位置时，门无法打开。




• 隔室密度

  抽屉模块采用 25 毫米模块化设计，可在相同的占地面积内容纳更多启动器，而不会减少维护间隙。




• 负载控制

  补偿和控制部分与分配部分分开，因此切换一个部分不会干扰另一个部分。




• 电路识别

  每个馈线在前面都贴有标签，与图纸相匹配，从而缩短了停机窗口期间的故障查找时间。




• 外壳表面处理

  门和侧板经过脱脂、磷化和粉末涂层处理，可抵抗水泥灰尘和沿海湿气。
