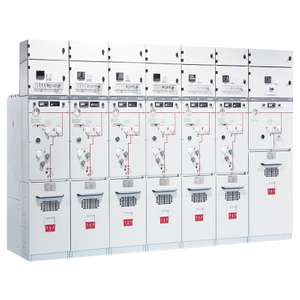

概述
GRM6-24kV环网柜(RMU)是一种广泛应用于配电网络的气体绝缘中压开关设备。 该产品集成了所有中压功能单元,可实现环形或径向网络变压器的连接、供电和保护。 GRM6系列设计紧凑,适合各种复杂的网络配置,特别是涉及可再生能源的应用。
操作条件
海拔高度:≤4000m(当设备运行在海拔1000米以上时,制造时充气压力的调整请特别注明)。
环境温度:最高。温度:+40℃;分钟。温度:-25℃; 24小时平均温度不超过35℃。
环境湿度:24h平均相对湿度不超过95%;月平均相对湿度不超过90%。
安装环境:周围空气中无爆炸性、腐蚀性气体,安装场所无剧烈振动、冲击。
抗震能力:8级。
特殊条件:不同于正常操作条件的特殊操作条件必须由制造商和最终用户商定。对于特别恶劣的工作环境,请联系制造商和供应商。
产品特点
紧凑型设计
模块化设计,结构紧凑,占用空间极小,适合空间有限的安装。
功能单元灵活组合,满足用户多样化需求。
高可靠性
采用SF6气体绝缘技术,具有优良的电气绝缘和灭弧能力,确保长期稳定运行。
关键部件均采用国际知名品牌,品质保证,故障率低。
操作安全
配备完善的机械、电气联锁装置,防止误操作,确保操作人员安全。
开仓/平仓指示清晰,方便操作和维护。
智能监控
兼容智能监控系统,可实现远程监控,提升电网运行智能化水平。
支持数据采集和分析,协助用户进行状态监测和故障预测。
易于维护
设计时考虑到易于维护,部件易于拆卸和更换,减少维护成本和时间。
提供详细的维护手册和技术支持,确保用户快速解决问题。
环保节能
采用环保材料,符合国际环保标准,减少对环境的影响。
优化设计,减少功率损耗,提高能源利用效率。
适用性广
适用于各种恶劣环境,包括高湿度和高盐度条件。
广泛应用于配电网、工业电力系统、基础设施建设等领域。

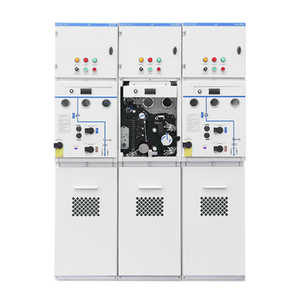

概述
GRM6-24kV环网柜(RMU)是一种广泛应用于配电网络的气体绝缘中压开关设备。 该产品集成了所有中压功能单元,可实现环形或径向网络变压器的连接、供电和保护。 GRM6系列设计紧凑,适合各种复杂的网络配置,特别是涉及可再生能源的应用。
操作条件
海拔高度:≤4000m(当设备运行在海拔1000米以上时,制造时充气压力的调整请特别注明)。
环境温度:最高。温度:+40℃;分钟。温度:-25℃; 24小时平均温度不超过35℃。
环境湿度:24h平均相对湿度不超过95%;月平均相对湿度不超过90%。
安装环境:周围空气中无爆炸性、腐蚀性气体,安装场所无剧烈振动、冲击。
抗震能力:8级。
特殊条件:不同于正常操作条件的特殊操作条件必须由制造商和最终用户商定。对于特别恶劣的工作环境,请联系制造商和供应商。
产品特点
紧凑型设计
模块化设计,结构紧凑,占用空间极小,适合空间有限的安装。
功能单元灵活组合,满足用户多样化需求。
高可靠性
采用SF6气体绝缘技术,具有优良的电气绝缘和灭弧能力,确保长期稳定运行。
关键部件均采用国际知名品牌,品质保证,故障率低。
操作安全
配备完善的机械、电气联锁装置,防止误操作,确保操作人员安全。
开仓/平仓指示清晰,方便操作和维护。
智能监控
兼容智能监控系统,可实现远程监控,提升电网运行智能化水平。
支持数据采集和分析,协助用户进行状态监测和故障预测。
易于维护
设计时考虑到易于维护,部件易于拆卸和更换,减少维护成本和时间。
提供详细的维护手册和技术支持,确保用户快速解决问题。
环保节能
采用环保材料,符合国际环保标准,减少对环境的影响。
优化设计,减少功率损耗,提高能源利用效率。
适用性广
适用于各种恶劣环境,包括高湿度和高盐度条件。
广泛应用于配电网、工业电力系统、基础设施建设等领域。
不。 | 物品 | 单元 | 负荷开关单元 | 组合设备单元 | 断路器单元 | ||
1 | 额定电压 | 电压 | 24 | 24 | 24 | ||
2 | 额定 频率 | 赫兹 | 50 | 50 | 50 | ||
3 | 额定电流 | A | 630 | 80(取决于保险丝电流) | 630 | ||
4 | 额定绝缘等级 | 1分钟工频耐受电压 | 相间, 相对地 | 电压 | 65 | 65 | 65 |
打开联系人 | 79 | 79 | 79 | ||||
开路触点电路 | 2 | 2 | 2 | ||||
雷电冲击耐受电压 | 相间, 相对地 | 125 | 125 | 125 | |||
打开联系人 | 145 | 145 | 145 | ||||
5 | 额定短时耐受电流 | 卡/秒 | 25/4 | - | 25/4 | ||
6 | 额定峰值耐受电流 | kA | 63 | - | 63 | ||
7 | 额定短路关合电流 | kA | 63 | 受高压熔断器限制 | 63 | ||
8 | 额定短路开断电流 | kA | - | 受高压熔断器限制 | 25 | ||
9 | 额定传输电流 | A | - | 1200 | - | ||
10 | 额定有功负载开断电流 | A | 630 | - | - | ||
11 | 额定闭环开断电流 | A | 630 | - | 630 | ||
12 | 机械的 生活 | 负荷开关/断路器 | 时代 | 5,000 | 5,000 | 10,000 | |
隔离开关/接地开关 | 3,000 | 3,000 | 3,000 | ||||
13 | 回路电阻 | 微欧姆 | ≤150 | - | ≤150 | ||
14 | 额定充气压力(20℃时表压) | 兆帕 | 0.04 | 0.04 | 0.04 | ||
15 | 燃气年相对泄漏率 | 每年 | ≤0.01% | ≤0.01% | ≤0.01% | ||
16 | 防护等级 | 柜体 | IP4X | IP4X | IP4X | ||
气箱 | IP67级 | IP67级 | IP67级 |
不。 | 物品 | 单元 | 负荷开关单元 | 组合设备单元 | 断路器单元 | ||
1 | 额定电压 | 电压 | 24 | 24 | 24 | ||
2 | 额定 频率 | 赫兹 | 50 | 50 | 50 | ||
3 | 额定电流 | A | 630 | 80(取决于保险丝电流) | 630 | ||
4 | 额定绝缘等级 | 1分钟工频耐受电压 | 相间, 相对地 | 电压 | 65 | 65 | 65 |
打开联系人 | 79 | 79 | 79 | ||||
开路触点电路 | 2 | 2 | 2 | ||||
雷电冲击耐受电压 | 相间, 相对地 | 125 | 125 | 125 | |||
打开联系人 | 145 | 145 | 145 | ||||
5 | 额定短时耐受电流 | 卡/秒 | 25/4 | - | 25/4 | ||
6 | 额定峰值耐受电流 | kA | 63 | - | 63 | ||
7 | 额定短路关合电流 | kA | 63 | 受高压熔断器限制 | 63 | ||
8 | 额定短路开断电流 | kA | - | 受高压熔断器限制 | 25 | ||
9 | 额定传输电流 | A | - | 1200 | - | ||
10 | 额定有功负载开断电流 | A | 630 | - | - | ||
11 | 额定闭环开断电流 | A | 630 | - | 630 | ||
12 | 机械的 生活 | 负荷开关/断路器 | 时代 | 5,000 | 5,000 | 10,000 | |
隔离开关/接地开关 | 3,000 | 3,000 | 3,000 | ||||
13 | 回路电阻 | 微欧姆 | ≤150 | - | ≤150 | ||
14 | 额定充气压力(20℃时表压) | 兆帕 | 0.04 | 0.04 | 0.04 | ||
15 | 燃气年相对泄漏率 | 每年 | ≤0.01% | ≤0.01% | ≤0.01% | ||
16 | 防护等级 | 柜体 | IP4X | IP4X | IP4X | ||
气箱 | IP67级 | IP67级 | IP67级 |

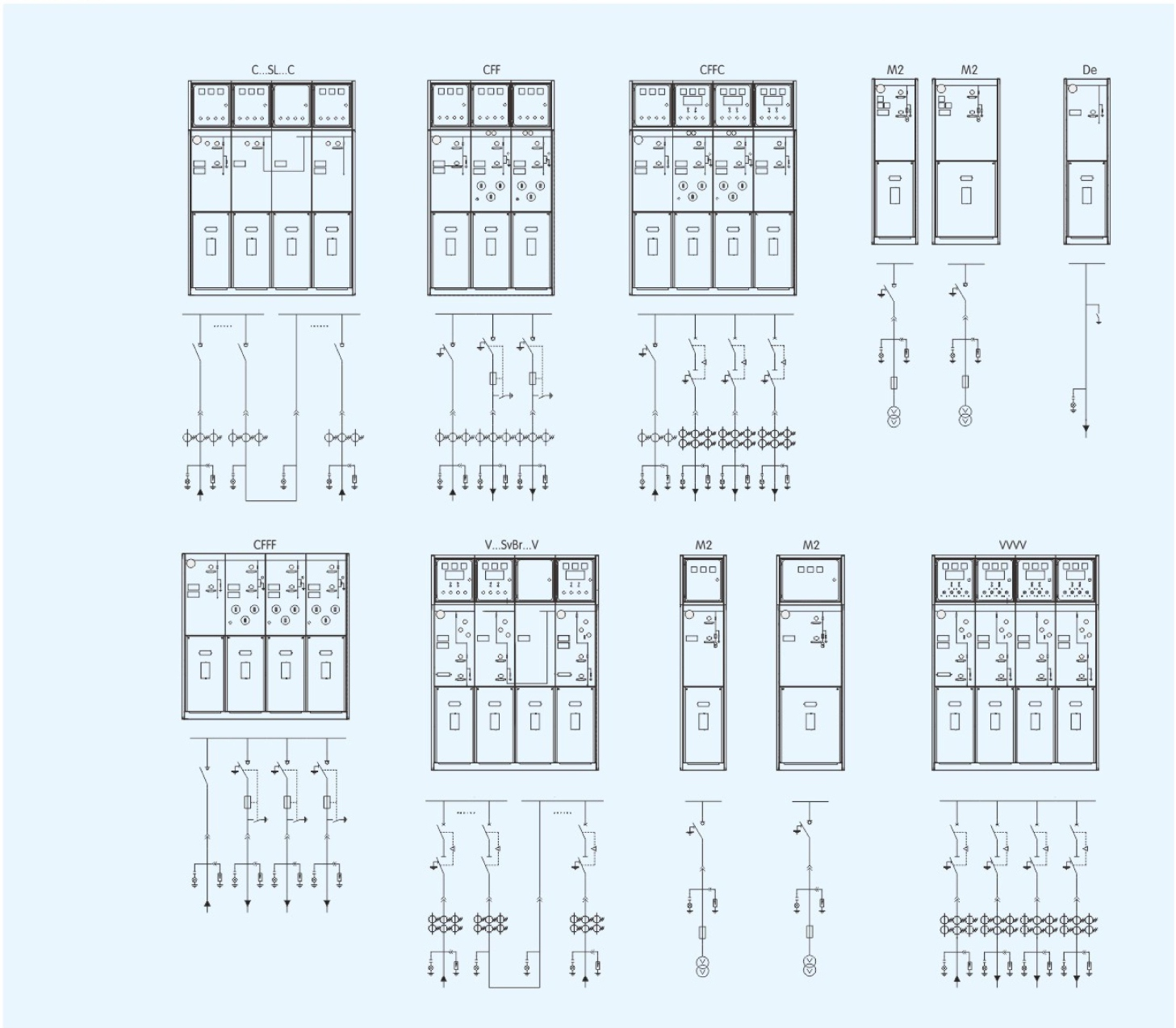

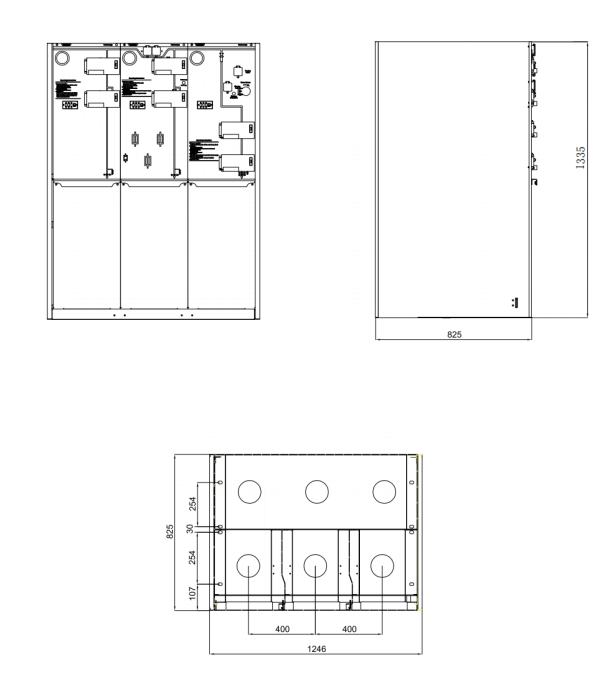

外形及安装尺寸
基础设施图
外形及安装尺寸
基础设施图
