GTM1 塑壳断路器

GTM1 塑壳断路器 (MCCB) 是专为低压配电系统设计的电气保护技术的巅峰之作。它旨在快速切断异常电流，防止过载和短路，从而保护电力基础设施。 GTM1 MCCB 采用坚固的塑料封装，并配备了最先进的电路中断机制，致力于提供无与伦比的安全性。

数量：
额定电流：	63A 630A 1250A
阶段：	3
状态：





询价加入询价篮

型号：
GTM1
产品品牌：
Giantele
额定电压：
400伏
额定电流：
6-1600A
Moq.：
1个
阶段：
3/4

概述

GTM1 塑壳断路器 (MCCB) 是专为低压配电系统设计的电气保护技术的巅峰之作。它旨在快速切断异常电流，防止过载和短路，从而保护电力基础设施。 GTM1 MCCB 采用坚固的塑料封装，配备最先进的电路中断机制，致力于提供无与伦比的安全性。它是工业、商业和住宅环境等各种环境中不可或缺的资产，可确保电气完整性和安全性。

产品特点

卓越的中断能力： 它能够快速解决重大短路电流，迅速断开电路，避免潜在的电气火灾并保护设备免受损坏。
精确灵敏度： 它具有卓越的过载和短路检测能力，可及时识别电流异常情况，从而显着降低发生电气事故的可能性。
用户友好的操作： 它的设计以用户为中心，提供手动和自动操作模式，提供适应性和易用性，以满足不同的需求。
模块化配置： 其模块化设计简化了定制过程，可以根据特定电路要求轻松选择和布置，从而方便安装和维护。
经久耐用： 它采用优质材料和尖端技术制成，即使在不利条件下也能保证一致、可靠的性能。
可持续发展理念： 通过在生产中采用环保材料，不仅确保安全，而且符合当代环保标准。
多功能应用： 它与一系列电压和电流规格兼容，可满足从住宅、商业中心到工业场所的各种应用，提供稳定的电气保护。

技术数据

类型	额定电流（A）	极	额定绝缘电压(V)	额定工作电压(V)	飞弧距离(mm)	极限短路分断能力(kA)	使用短路分断能力(kA)	手术表现		使用类别
								加载	卸下
GTM1-63L	(6),10,16,20,25,32,40,50,63	3，4	500V	400V	0	25	18	1500	8500	A
GTM1-63M					0	50	35
GTM1-125L	(10),16,20,25, 32,40,50,63 80,100,125		800V		0（≤50）	35	22
GTM1-125M					0（≤50）	50	35
GTM1-250L	100,125,160, 180,200,225				≤50	35	22	1000	7000
GTM1-250M					≤50	50	35
GTM1-400L	225,250,315, 350,400				≤50	50	35	1000	4000
GTM1-400M					≤100	65	42
GTM1-630L	400 500 600				≤100	50	35
GTM1-630M					≤100	65	42
GTM1-800M	630,700,800				≤100	75	50
GTM1-1250M	1000,1250				≤100 ≤100	100 150	65 80
GTM1-1600M	1600

注：6A无热保护

四极断路器的N极位于产品右侧，有四种类型：

A型：N极无电流脱扣器，始终闭合，不与其他三极合分闸.

B型：N极无电流脱扣器，与其他极合闸和分闸。

C型：带电流脱扣器，与其他三极合闸和分闸。

D型：带电流脱扣器，始终不与其他三极合闸和分闸。

保护特性

断路器的热力脱扣器具有反时限特性，而磁力脱扣器为瞬时动作，如表2（配电断路器）和表3（电动机保护断路器）所示。

额定脱扣器电流（A）	热力学释放（环境温度陆地+40°℃ 海洋 +45°C )		磁力脱扣器动作电流（A）
额定脱扣器电流（A）	1.05In(冷态) 不工作时间(h)	1.30In(热态) 动作时间(h)	磁力脱扣器动作电流（A）
10≤In≤63	≥1	<1	10英寸±20%
63≤In≤100	>2	<2	10英寸±20%
100≤In≤800	≥2	<2	5英寸±20% 10英寸±20%

额定脱扣器电流（A）	热力学释放（环境温度陆地+40°℃ 海洋 +45°C )				磁力脱扣器动作电流（A）
	1.0ln(冷态)不跳闸时间(h)	1.20ln(热态)脱扣时间(h)	1.50ln(热态)脱扣时间(m)	7.2In(冷态)脱扣时间(s)
10≤In≤250	≥2	<2	≤4	4	12英寸±20%
250≤In≤630			≤8	6

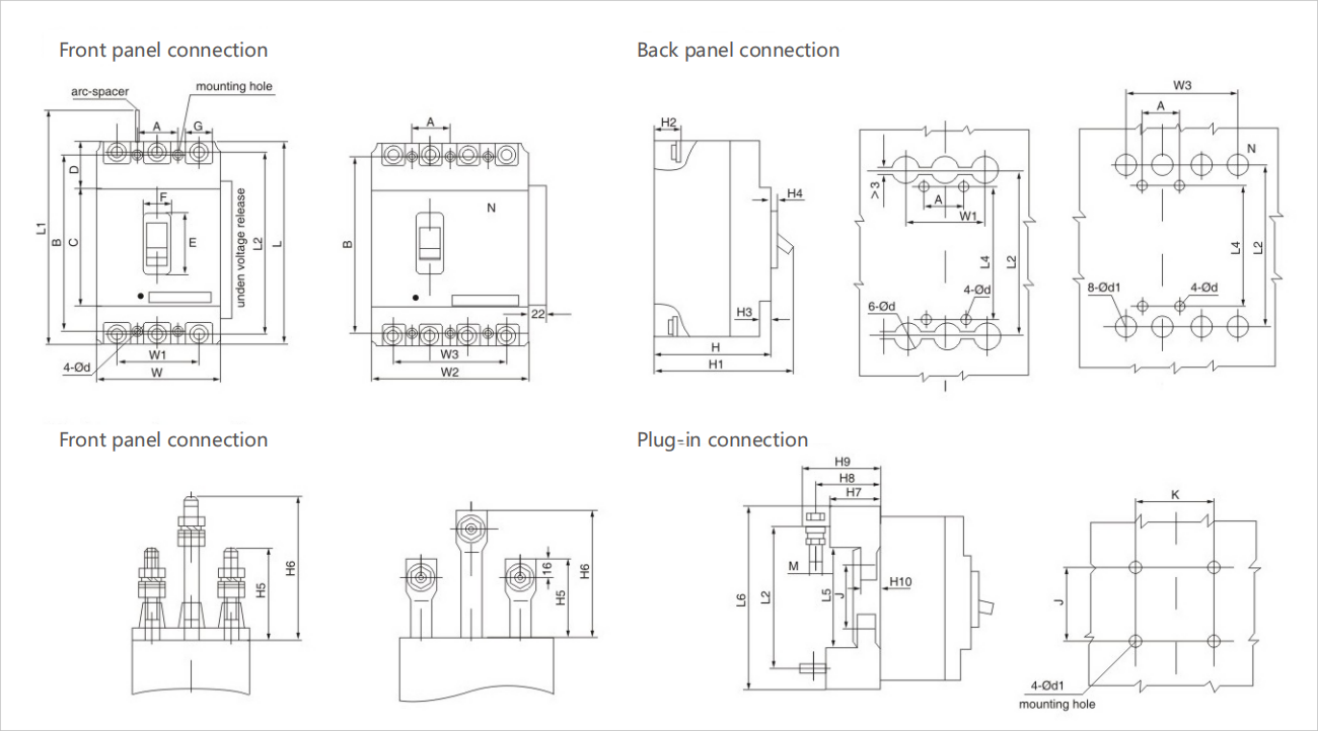

外形及安装尺寸（mm）

类型	外形尺寸(mm)																																安装尺寸
	前面板连接																	后面板连接					插入式连接										安装尺寸
	W	W1	L	L1	L2	H	H1	氢2	H3	H4	C	D	E	F	G	W2	W3	L4	H5	H6	ØD	ØD1	L5	L6	H7	H8	H9	H10	J	K	Ød1	M	A	B	Ød
GTM1-63L	76	50	135	170	117	74	92	20	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							60.7				25	117	3.5
GTM1-63M	76	50	135	170	117	82	98.5	28	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							62				25	117	3.5
GTM1-100L	92	60	150	185	132	68	86	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-100M	92	60	150	185	132	86	104	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-250L	107	70	165	215	144	86	110	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-250M	107	70	165	215	144	103	127	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-400L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-400M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-800M	210	140	280	380	243	106	145	33	30	128									128														70	243	7.2
GTM1-1250M	210	140	393			200
GTM1-1600M	210	140	393			200
