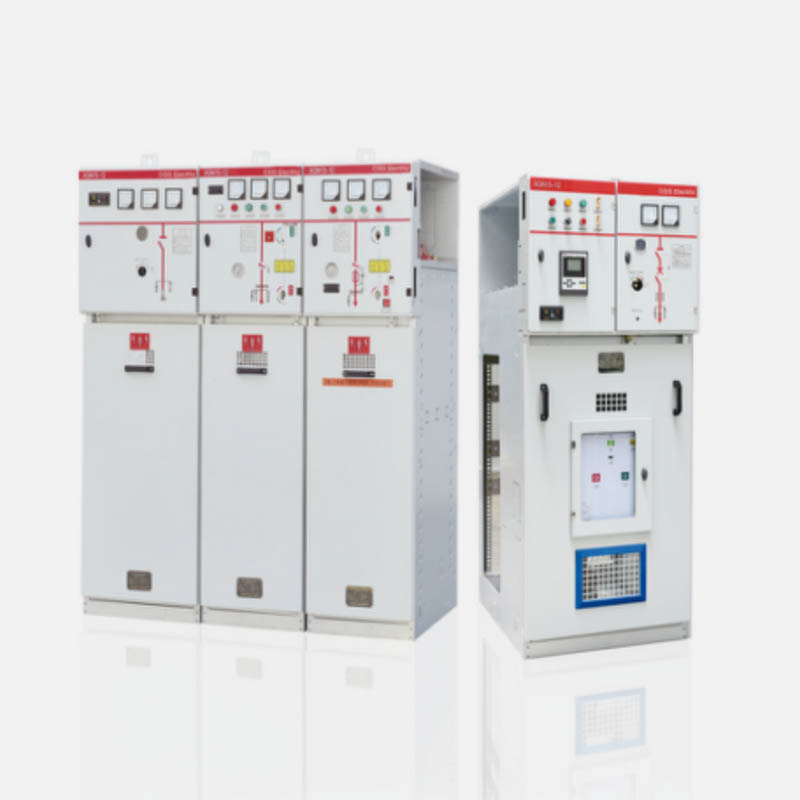

中压环网柜金属封闭开关柜

XGN2-12固定AC金属封闭式开关设备(以下称为“开关设备”),用作室内完整的分销设备,用于在三相AC 50 / 60Hz系统中接收和分配电能,额定电压为3.6-12kV 。它具有电路保护和检测的功能。
状态:
数量:

1

概述

RM6(XGND)-12完全绝缘全封闭的紧凑型开关柜,可实现控制,保护,测量,监控,通信等功能特别适用于具有小型配电设施网站和高可靠性要求的地方,以及带有的地方相对恶劣的自然环境和条件,如地下,高地和沿海地区。它主要用于土地紧密且空间有限的地区,需要高可靠性,如工业和矿业企业和变电站,地铁,轻轨铁路等。它结合了微处理器技术,现代网络通信技术和新的开关制造技术有效地分离并结合负载电流和短路电流。

设备内部配置的测量保护控制和通信功能可以完全满足分布式自动化系统的要求。电路断路器,三个工作位置开关和主电路中的负载断开开关的高压部件的导电部件安装在密封柜式不锈钢壳体中。最大的特点是它不受外部环境的影响,并且具有高可靠性,并且可以使设备安全地在环境不良的地方安全地运行;其次,降低了高压分量的尺寸,使装置小型化,密封壳体内部没有腐蚀和锈,从而消除了影响。此外,在具有稳定性能和长电寿命的高压元件,可以实现免维护或更少的维护要求

11

工作融合

1.频繁:不超过2000米

2.搅拌温度:最高温度+40ºC;最低温度-40ºC

3.相关湿度:≤95%

4.Ekquake强度:9

5.安装地点:没有水滴,火,爆炸危险,严重污染,化学腐蚀和剧烈振动的地方

意思类型

R M 6 - () - 12
全绝缘全封闭紧凑型开关柜 设计没有。 标准模块
负载断开开关
负载断裂开关和保险丝组合
真空断路器。
额定电压(kV)


测试仪器

方便观察,监控,电流值的值


RM6 1(3)

工业塞子的顶部

密封较强,导电性能优良的质量可靠安全

主图-01

三相变压器集成

三相不平衡电流流出和回流插值检测,准确可靠的检测保护性能。

3



产品尺寸描述

1

产品结构

18

电缆室
2.保险丝吹指示器
3.保险丝室
4.安装室
5.充电显示
6.压力指标
7.面板上的挂锁装置
8.地球开关操作孔
9.装载开关操作孔
10.模拟电路图
11.打开按钮
12.关闭按钮
13.断路器操作孔
14.断开开关操作孔基础图

主要技术参数主要技术参数
SR.内容单元l
1额定电压kv.12
2额定电流A630/1250/1600/2000/2500/3150
3额定频率赫兹50/60
4频率耐压LminPhmse,接地kv.42
孤立的骨折kv.48
5闪电脉冲耐压(峰值)阶段,接地kv.75
孤立的骨折kv.85
6主要母线额定电流A630/1250/1600/2000/2500/3150
7分支母线额定电流A630/1250/1600/2000/2500/3150
8额定短路断开电流K a20 / 25/31.5 / 40
9额定短时耐受电流(4s)K a20 / 25/31.5 / 40
10额定峰值耐受电流K a50/63/80/100
11额定短路电流K a50/63/80/100
12AUX。 Lmin中的电路频率耐压V2000
13保护学位IP.IP2X.
14AUX的额定电压。控制电路VAC 110 / DC 220
