能源使用效率低下是现代工业设施的无声预算杀手。当您的功率因数 (PF) 下降时，您面临的不仅仅是公用事业附加费；您将面临变压器容量降低、电压不稳定和配电线路过热的风险。虽然许多设施经理将功率因数校正视为一个简单的合规性检查框，但现实情况涉及直接影响总拥有成本 (TCO) 的复杂工程决策。
解决办法在于有效的 无功补偿。然而，补偿系统的好坏取决于控制器的管理。该设备充当电网的大脑，可以瞬间做出决策，以平衡效率与硬件压力。它不仅仅是一个开关；它是一个智能资产管理器。
本指南超越了基本定义。我们将引导您评估控制器技术、确定合适的 补偿柜尺寸以及解决谐波谐振和太阳能光伏干扰等关键集成风险。您将学习如何将强制性电网规范要求转化为战略运营优势。
容量释放： 有效的补偿释放了 20-30% 的变压器容量，推迟了昂贵的基础设施升级。
技术匹配： 静态电容器组适合稳定的工业负载；快速循环负载（焊接、电梯）需要 SVG/SVC。
硬件完整性： 在 补偿柜中，熔断器式隔离开关通常比标准断路器提供更出色的短路保护。
谐波风险： 不考虑谐振可能会损坏电容器；失谐反应堆在现代设施中是不可协商的。
投资电能质量设备很少与美观有关；这是一个财务计算。的技术功能 无功功率补偿 是调整电压和电流波形，而业务功能是避免成本和保护资产。了解这些驱动因素有助于工程师向非技术利益相关者证明资本支出的合理性。
精心调整的系统最直接的影响是消除公用事业处罚。当功率因数低于 0.90 或 0.95 时，大多数公用事业提供商都会征收高额附加费。对于大型工业消费者来说，这些罚款每月可能高达数千美元。通过将 PF 修正为接近 1 (1.0)，您可以立即从运营费用中删除该行项目。
除了处罚之外，还有技术损失的问题。无功电流通过内部电缆和变压器循环，而不做任何有用的工作。然而，它仍然会因电阻（I²R 损耗）而产生热量。通过在本地（更靠近负载）补偿无功功率，您可以减少流经配电网络的总电流。这种减少直接降低了您每月的有功电能 (kWh) 消耗，通常会产生不到两年的投资回报率。
您的电气基础设施的使用寿命是有限的，很大程度上取决于工作温度。当您通过有效补偿减少变压器上的电流负载时，您就可以降低其工作温度。电气绝缘的一般经验法则是，工作温度每降低 10°C，理论上绝缘体的预期寿命就会增加一倍。此容量释放允许您向现有变压器添加更多有源负载（机器、生产线），而无需升级硬件。
电压稳定性是另一个关键因素。重感性负载（例如启动大型电机）会消耗大量无功电流，导致电压骤降。这些电压骤降可能会导致 PLC（可编程逻辑控制器）或变频驱动器等敏感电子设备跳闸，从而导致生产停止。强大的补偿系统可稳定母线电压，保护正常运行时间。
电网运营商正在加强有关连接标准的规定。设施通常需要限制它们注入电网的无功功率量，特别是在低负载期间。现代控制器通过防止过度补偿来确保合规性，使您的设施保持在当地公用事业协议规定的法律限制范围内。
选择正确的硬件架构是第一个技术障碍。市场提供了从传统机械开关到先进电力电子器件的一系列解决方案。选择完全取决于您的负载曲线。
传统电容器组仍然是该行业的主力。它使用机电接触器根据需要切换电容器的进出。该机制可靠且具有成本效益。
它最适合具有稳定、可预测负载的设施。例如 HVAC 系统、水处理泵或电机需求变化缓慢的连续生产线。然而，接触器的机械性质意味着它们的循环寿命有限。它们的响应时间也很慢，通常超过一秒，因此不适合快速波动的负载。
对于负载以毫秒为单位变化的环境，静态组会失败。静态无功发生器 (SVG) 或 STATCOM 等有源技术使用 IGBT（绝缘栅双极晶体管）等电力电子设备来无级注入无功功率。
这些系统在微秒内做出反应。它们对于涉及点焊、港口起重机或电动汽车充电站的应用至关重要。除了速度之外，SVG 还可以纠正相位不平衡，并且不会遭受机械磨损。与静态银行相比，其缺点是初始资本支出 (CAPEX) 较高。
许多设施都找到了混合系统的最佳位置。这些机柜将更便宜的静态电容器级的基本负载与更小的 SVG 模块结合在一起。电容器处理大部分稳定需求，而 SVG 则处理快速波动和微调。这种方法可优化成本，同时提供高性能校正。
| 静态电容器组 | SVG | /主动补偿 | 混合解决方案 |
|---|---|---|---|
| 切换机制 | 接触器（机械） | IGBT（电力电子器件） | 混合 |
| 响应时间 | > 1 秒 | < 10 毫秒 | 多变的 |
| 磨损 | 高（接触器磨损） | 低（固态） | 中等的 |
| 成本 | 低的 | 高的 | 缓和 |
| 最适合 | 基本负载、暖通空调、泵 | 焊工、起重机、电梯 | 混合工业负荷 |
适当的尺寸可以防止补偿不足（惩罚）和过度补偿（电压上升）。工程师使用多种方法来确定所需的 kVAR（千伏安无功）。
需求 因子法 是初步设计的标准。它假设一定比例的设备将同时运行。虽然对预算很有用，但如果假设的需求因素与现实不符，它可能会不准确。
利用率 法 为复杂环境提供了更高的精度。它考虑设备在特定负载水平下运行的实际时间。然而，当今的黄金标准是 数据驱动的评估。工程师不应依赖铭牌额定值，而应使用电能质量分析仪记录整个运行周期内的实际负载曲线（kW 与 kVAR）。这些经验数据揭示了理论计算经常忽略的峰值需求。

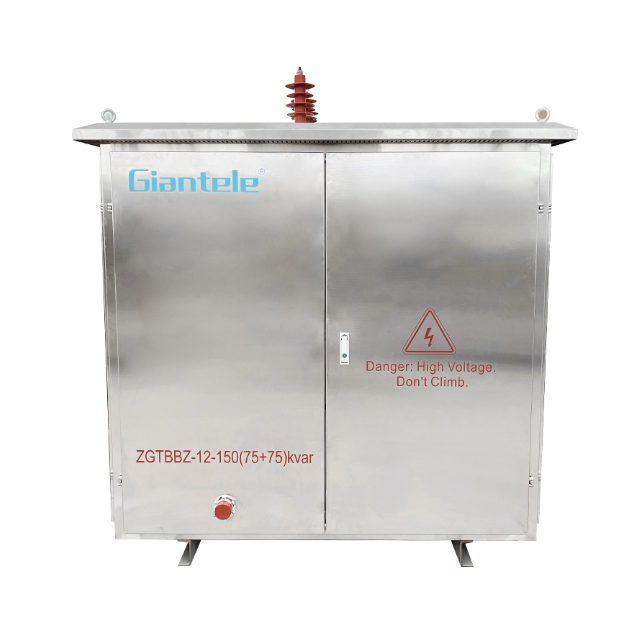

一个精心打造的 补偿柜 不仅仅是一个装有电容器的金属盒。其内部设计决定了安全性和使用寿命。
母线设计： 高质量机柜采用低电感铜母线。这种设计最大限度地减少了机柜上的压降并减少了热量的产生，而热量是电容器寿命的主要敌人。
保护级别： 使用断路器 (MCCB) 与熔断器来保护电容器级之间存在长期争论。在高性能机柜中，通常首选高分断能力 (HBC) 熔断器。当电容器发生故障时，它会释放大量短路能量。保险丝限制这种能量 (I²t) 的速度比标准机械断路器快得多，从而防止灾难性爆炸或火灾。
热管理： 电容器在高温下会迅速退化。通风至关重要。带过滤风扇的强制风冷是标准配置，但布局必须确保气流到达电容器组的中心。对于恶劣的环境，设计人员必须在干式电容器（更清洁，无泄漏风险）和充油式电容器（重载循环时更好的散热）之间进行选择。
如果电容器是肌肉，那么控制器就是智能。复杂的控制器通过智能切换策略延长了整个系统的使用寿命。
基本控制器使用简单的线性开关，先打开步骤 1，然后打开步骤 2，依此类推。这很快就会耗尽第一步。现代控制器采用 循环开关 （旋转）。这种先进先出逻辑确保所有电容器步骤均匀分担工作负载和运行时间，从而显着延长维护间隔。
高级单元还使用 最佳切换 逻辑。控制器不是逐步递增，而是计算精确的 kVAR 赤字并选择最适合需求的特定步长。这减少了开关操作的总数，从而保护了接触器。
控制器充当电网异常的第一道防线。
谐波监控： 控制器必须持续监控总谐波失真 (THD)。如果谐波水平超过安全阈值（例如5%或7%），控制器应断开步骤以防止谐振，否则可能导致电容器过热和故障。
电压降额： 智能设计涉及选择额定值高于标称系统电压的电容器。对于 400V 电网，管理 440V 或 480V 电容器的控制器可确保系统能够处理瞬态尖峰而不会降低性能。
零电压释放： 在异相时将充电电容器重新连接到电网可能会导致危险的电压倍增。控制器必须强制执行放电延迟或锁定时间，以确保电容器在重新连接之前完全放电。
集成是工业 4.0 的关键。独立控制器正在变得过时。寻找提供 Modbus RTU (RS485) 或 TCP/IP 集成的设备。这使您的建筑管理系统 (BMS) 能够记录功率因数趋势、提醒维护团队失败的步骤以及远程跟踪总节能情况。
如果集成不当，现代设施存在两个主要风险：谐波和可再生能源。 即使是最好的 补偿柜也可能会导致问题。
电容器和变压器从根本上构成了 LC（电感器-电容器）电路。每个 LC 电路都有一个固有谐振频率。如果该频率与电网中存在的谐波（通常是 VFD 生成的 5 次或 7 次谐波）匹配，系统就会进入谐振。
在谐振期间，电流会放大到足以毁坏电容器并立即熔断保险丝的水平。现代设施无可争议的解决方案是使用 失谐反应堆。通过将电抗器与电容器串联，可以将谐振频率转移到安全点（例如，50Hz 系统为 189Hz），从而防止谐波放大。这通常称为 7% 反应器或 14% 反应器设置。
安装太阳能电池板会引入一种称为“低功率因数错觉”的现象。太阳能逆变器通常提供有功功率 (kW)，但无功功率为零。当您的太阳能系统支持设施的有功负载时，您从公用事业公司的进口就会下降。然而，您的无功需求 (kVAR) 保持不变。从数学上讲，这会导致公用电表测量的功率因数崩溃，即使您的设备没有改变，也可能会引发处罚。
此外， CT 定位 也至关重要。感应负载的电流互感器 (CT) 必须放置在负载和太阳能注入点的上游，以准确测量净电网交换。如果放置不正确，控制器可能会误解功率流。
您还必须验证 夜间操作。一些太阳能逆变器在夜间完全关闭。如果您的设施全天候（24/7）运行，则补偿柜的尺寸必须能够在没有逆变器任何支持的情况下处理 100% 的无功负载（除非逆变器具有夜间 Q 功能）。
设备安装位置与安装内容同样重要。
中央补偿： 这涉及在主低压配电盘安装一个大型组。这是消除公用事业处罚的最具成本效益的方法，并且易于维护。
本地/分布式补偿： 这将较小的电容器直接放置在大型感性负载（如大型电机）的端子处。虽然安装成本较高，但这种方法减少了流经通向电机的内部电缆的电流，从而显着降低了电缆损耗和电压降。
无功功率补偿是硬件稳健性、软件智能和电网感知的平衡。仅仅安装电容器是不够的；您必须使用了解谐波和开关逻辑细微差别的控制器来管理它们。
市场上充斥着低成本选择，但精明的采购经理应该超越每 kVAR 指标的最低价格。优先考虑提供全面谐波保护和循环切换的控制器，以延长资产寿命。确保您的 补偿柜 采用热设计和保护方案，将安全性置于前期节省之上。
购买之前，请进行电能质量审核。定义准确的负载曲线和谐波基线。这种数据驱动的方法可确保您的投资永久解决问题，而不是引入新的风险。
A：主要区别在于响应时间和机制。电容器组使用机械接触器，只需几秒钟即可切换，使其适合稳定负载。 SVG（静态无功发生器）使用电力电子设备在几毫秒内做出响应，使其成为焊接或起重机等快速变化负载的理想选择。 SVG 没有移动部件，因此需要的维护也较少。
答：是的，但是集成需要小心。如果输出能量，控制器必须与双向功率流兼容。至关重要的是，电流互感器 (CT) 必须正确放置才能测量电网交流。否则，控制者可能会错误计算所需的补偿，从而导致错误或处罚。
答：由于电容器接通时产生大量浪涌电流，导致接触器失效。此电流可高达额定电流的100倍，焊接触点闭合。您必须使用配备预插入电阻器的专用电容器切换接触器，以限制浪涌电流并保护切换机构。
答：过度补偿会使功率因数进入超前状态（容性）。这可能会导致母线上的电压升至危险水平，可能损坏敏感设备。此外，许多公用事业公司对将无功功率输出回电网实施处罚，就像他们对滞后功率因数差的处罚一样。
答：电容器的使用寿命通常为 5-10 年，但这在很大程度上取决于环境温度和谐波应力。热量和电压峰值会降低介电材料的性能。失败的物理迹象包括罐鼓胀或泄漏。有必要进行定期检查，以便在发生灾难性故障之前发现这些迹象。
