APFC面板：消除功率因数惩罚和解锁系统容量

I.为什么我们需要APFC面板？

低功率因子 困扰的设施 面临即时，昂贵的后果： 惩罚性的指控，电动开关设备 上加速磨损，浪费能量以及系统容量受限。这种效率低下会耗尽盈利能力，并冒险设备可靠性。集成到 低压开关设备 或 总机的工程解决方案 是 APFC面板（自动功率因数校正面板）.

APFC面板 是专为自动 反应功率补偿而 设计的 专用 电气板。它的核心功能是连续监视和校正，通过 电容器库 的智能切换来保持最佳 功率因数（> 0.95） 。这种 自动功率因数校正 技术直接针对由电感负载引起的财务和运营负担。

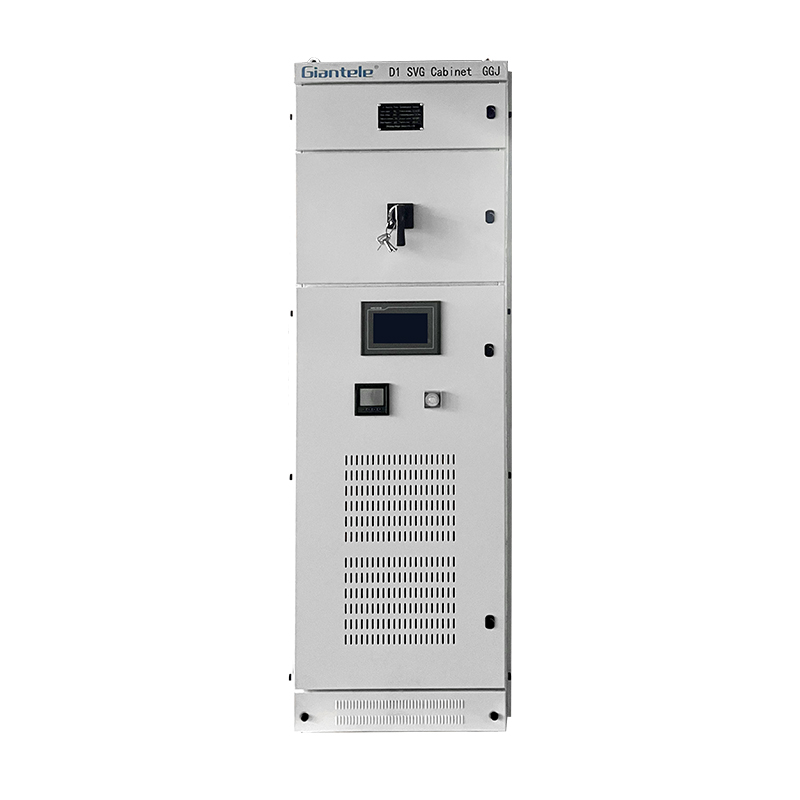

APFC面板

APFC面板

APFC面板

ii。解开低功率因数后果

忽略低功率因数可以保证对 电动开关设备 和底线的负面影响：

1. 昂贵的功率因数惩罚： 公用事业在功率因数下降以下时会征收明显的费用（通常为0.90-0.95）。 这是纯粹可以避免的支出。

2. 浪费的电基础架构容量： 低PF力 变压器，电缆，断路器和 电动面板 内的开关设备 ，以在同一实际工作中携带过多的电流。这导致：

• “完整”系统无法添加加载： 现有的 低压开关设备 容量的消耗效率低下，阻止扩展而无需昂贵的升级。

• I²R能量损失增加： 较高的电流流量会导致导体和 开关设备 组件中的大量热量产生（电阻损耗） - 浪费您支付的kWh。

3. 加速设备降解：通过 电动开关设备 ，变压器和电缆您的过度电流导致过热，增加热应力和缩短组件寿命（绝缘，触点，灌木丛）。 总机 过早地老化。

4. 潜在的电压下降： 分布末端的加重电压不稳定性会影响敏感设备。

实施 APFC面板 进行 自动功率因数校正 是减轻这些昂贵问题的直接途径。

iii。 APFC面板解决方案：自动功率因数校正如何工作

APFC 面板 通过利用 电容器库提供领先的反应能力（KVAR）来 执行 反应性补偿 ，从而抵消电感载荷（电动机，变压器）绘制的滞后反应性功率。此动作实现了重要的 力量因子改善.

APFC面板 集成在您的 低压开关设备 或独立的 总机 组件中， 包含关键元素：

1. 智能控制器： 大脑监视实时 功率因数，电压和电流；计算所需的 反应功率补偿 （KVAR）。

2. 电容器库： 电容器组（额定值），校正功率的来源启用 功率因数校正.

3. 精确开关设备（接触器/晶闸管）： 执行控制器命令将 电容器库切换到 电动面板 内的电路中/向外.

4. 失谐反应堆（缓解谐波必不可少的反应器）： 保护 电容器库 免受超载并防止污染的谐波环境中的共振，以确保 开关设备 内可靠的 反应性补偿.

5. 全面保护：保险丝，电压继电器超过/低，热传感器保护 电动开关设备 中的投资.

6. 监视界面：在 电动面板 上提供对PF，电压，电流等的可见性.

无缝自动操作：

1. 检测： 控制器识别亚最佳 功率因数.

2. 计算：确定需要 反应性补偿 的精确的KVAR赤字.

3. 命令： 特定 电容器银行 步骤的信号。

4. 激活： 切换设备为所需的电容器提供电力。

5. 正确： 领先电流中和滞后电流，可提供 功率因数改善.

6. 维持：通过 自动功率因子校正 进行连续的实时调整， 可确保最佳的系统性能，而无需手动输入 和 电气 开关设备。.

iv。 APFC面板集成的经过验证的好处

安装 APFC面板 可快速投资回报和运营收益：

• 消除功率因数罚款并减少需求费用： 削减不必要的公用事业成本。 自动功率因数校正 目标是根本财务流失。

• 减少能源消耗： 降低的工作电流可显着削减电缆和 开关设备中的I²R损失，从而产生直接的kWh节省。 功率因数改善 意味着减少功率。

• 最大化现有的基础设施能力： 降低明显的功率（KVA）。解锁的潜在容量 变压器，电缆，低压开关设备和总机，从而延迟了昂贵的升级。

• 延长设备寿命：降低电流和温度可减少 开关设备 ，变压器和电缆增强的可靠性降低了维护成本。的热应力。

• 改善电压曲线： 最大程度地减少由反应电流引起的电压下降，从而提高了下游敏感载荷的功率质量。

• 保证合规性：确保通过可靠的 反应能力补偿 遵守公用事业电源因子要求.

• 可持续性增强： 降低的系统损失会导致碳足迹减少。

V.需要APFC面板的关键应用领域

APFC面板 在 电感载荷导致持续的低功率因数的任何地方都是必不可少的（<0.90）：

• 工业制造： 带电动机的设施（泵，风扇，压缩机，CNC），焊接，大型感应加热，冲压压力机。

• 商业建筑： 中央HVAC，广泛的荧光/LED照明（镇流器），泵，电梯，商用厨房的大型建筑。

• 基础设施： 水/废水抽水站，大型通风系统。

• 关键环境： 数据中心（UPS系统，冷却），需要可靠的 开关设备 和 总机 电源的医院。

• 重工业： 石油和天然气，采矿，重型机械设施。

• 任何经历的地点： 账单上的PF处罚，高无法解释的能源损失，热变压器/电缆或 电池 基础设施的约束容量。

vi。结论：电效率的基本投资

APFC 面板 不是奢侈品。这是基本 对现代电气效率和成本管理至关重要的来消除低功率因数所施加的财务浪费和设备压力 功率因数校正技术。它系统地消除了通过 使用受控 电容器库精确的自动 反应性补偿.

实现最佳结果需要专业知识：准确的 功率因数 分析，精确的 电容器库 尺寸和阶跃配置，用于选择反应堆的谐波评估，稳健的组件质量以及无缝集成到 低压开关设备/打送板 环境中。
