在工业配电这个高风险领域，电气故障不仅仅带来不便；它们对人员和设备造成灾难性风险。当处理 800A 至 6300A 以上的电流时，标准保护装置根本无法应对短路期间的巨大能量释放。这就是 空气断路器 作为主配电板和大型工业厂房的关键防线的地方。

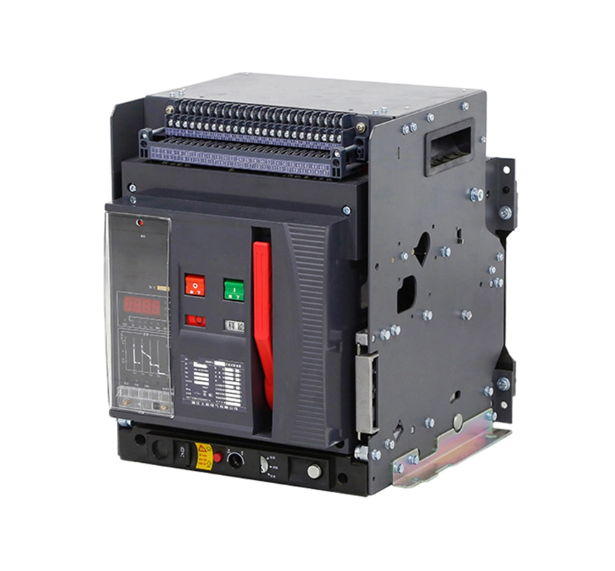

空气 断路器 (ACB) 不仅仅是一个开关。它是一种主动保护装置，旨在使用大气压下的空气作为灭弧介质来中断大量故障电流。与小型塑壳断路器不同，ACB 的设计注重耐用性、可维护性和精确协调。
许多工程师了解这些设备的基本功能。然而，真正的挑战在于决策差距——选择正确的规格以最大限度地降低总拥有成本 (TCO)。选择错误的分断能力、选择性设置或集成功能可能会导致代价高昂的停机或设备过早故障。本指南涵盖了您需要了解的基本架构、选择标准和商业因素。
容量范围： ACB是电流超过800A的主配电标准，比MCCB具有更高的耐受额定值。
关键机制： 抽出式与固定式配置是影响维护停机时间的主要操作决策。
现代智能： 新型电子脱扣单元 (ETU) 将 ACB 从被动安全设备转变为主动电能质量监控器（Modbus/SCADA 集成）。
投资回报率： 虽然初始成本很高（2000 美元至 20000 美元以上），但适当的维护可将使用寿命延长至 20-30 年，从而证明资本支出是合理的。
要选择正确的设备，您必须了解它如何承受故障的巨大能量。 ACB 的核心功能围绕如何管理触点在负载下分离时产生的电弧。
当发生故障时，主触点分离。这种分离会产生间隙，使它们之间的空气电离并形成极热的电弧。如果该电弧不立即熄灭，它可能会熔化内部组件并损坏面板。
ACB 通过灭弧处理此问题。通常通过磁力或气流将电弧向上推入灭弧室。该组件由一系列钢板组成。当电弧进入滑槽时，板将其拉伸，将其分成更小的部分，然后将其冷却。这会增加电弧电阻，直到电压无法维持为止，从而有效地扑灭火灾。
评估 空气断路器时，请密切注意决定寿命和性能的三个特定组件。
脱扣单元指示断路器何时打开。较旧或基本的型号使用 热磁 释放装置，它依赖于双金属片和电磁体。这些很稳健，但缺乏精度。
现代工业应用通常需要 微处理器/电子脱扣单元 (ETU) 。它们提供 LSI（长延时、短延时、瞬时）或 LSIG（包括接地故障）保护。它们允许您微调跳闸曲线以匹配特定的负载曲线，防止电机启动期间出现误跳闸。
高品质 ACB 使用双触点系统。 主触点 通常由铜或高导合金制成，以最小的电阻承载正常电流。 灭弧触点 （或灭弧尖端）由耐用的银钨合金制成。它们设计为先接触，最后分离，首当其冲地承受电弧损坏，以保护主要载流表面。
您有两种操作断路器的选择。 手动弹簧储能 需要操作员物理地泵动手柄来储存关闭操作所需的能量。 电动 机构使用电动机自动为弹簧储能。后者对于远程操作和自动转换开关（ATS）应用至关重要。
这可以说是规范过程中最关键的结构决策。
固定式： 断路器直接用螺栓固定在母线上。它结构紧凑，成本较低。但维护起来很困难。您必须关闭整个配电盘并松开连接才能维修设备。仅在可以接受停机时间的情况下使用此功能。
抽屉式： 断路器位于底盘（支架）中。它具有三个位置：已连接、测试和断开连接。您可以将断路器拉至断开位置进行维护，而无需接触带电母线。对于数据中心或医院等关键任务设施，必须采用抽出式以确保安全和速度。
指定 ACB 需要的不仅仅是匹配安培额定值。您必须使设备的功能与系统的潜在故障和协调要求保持一致。
额定电流 (In) 决定了框架尺寸。制造商通常将它们分为框架，例如框架 1（高达 2000A）或框架 2（高达 4000A）。通常明智的做法是选择比计算负载稍大的框架尺寸，以便将来进行扩展和更好的散热。
额定电压 (Ue) 涵盖标准低压应用。大多数工业 ACB 的额定电压高达 690V。如果您的设施在中压水平（1kV 以上）运行，则 ACB 不适合；您需要一个真空断路器。
了解 I 评级对于安全性和合规性至关重要。这些指标定义了断路器在灾难性压力下的行为方式。
Icu（极限分断能力）： 这是断路器可以中断一次的绝对最大电流。 Icu 事件发生后，不保证断路器能够再次工作，需要立即检查或更换。
Ics（工作分断能力）： 这是断路器可以中断但仍立即恢复工作的电流。 专业提示：对于高可靠性需求，请指定 Ics = 100% Icu 的 ACB。这确保了即使在最大故障事件发生后断路器仍保持运行。
Icw（短时耐受电流）： 衡量断路器在设定时间（通常为 1 秒）内保持故障而不跳闸的能力。这种延迟对于选择性至关重要。
选择性（或区分）确保只有最接近故障的断路器才会跳闸。如果子配电板发生短路，您希望下游 MCCB 跳闸，而不是主 ACB。
通过利用 Icw 额定值，您可以对主空气断路器进行编程，使其在跳闸前等待（例如 300 毫秒）。这使得下游设备有时间清除故障，从而保持建筑物的其余部分通电。如果没有这种协调，一个小故障就可能导致整个设施停电。
绝不在认证问题上妥协。工业断路器的全球标准是 IEC 60947-2 。对于北美市场，请寻求 ANSI C37.13 合规性。如果您的项目涉及海上平台或船舶，请确保设备具有 DNV/GL 或劳氏船级社船舶认证，该认证可测试振动和盐雾耐受性。
被动保护的时代已经结束。现代 ACB 充当电网内的智能中心。
先进的脱扣单元现在可用作高精度功率分析仪。它们实时测量电压、电流、功率因数和能耗。有些设备甚至可以执行谐波分析（高达 50 次谐波），帮助您在损坏敏感设备之前识别由变频驱动器 (VFD) 引起的脏电源问题。
为了与楼宇管理系统 (BMS) 或 SCADA 集成，现代 ACB 提供对 Modbus TCP/IP、Profibus 或以太网/IP 等协议的本地支持。这种连接使设施管理人员能够从中央控制室远程监控断路器状态、负载水平和警报历史记录。
智能 ACB 消除了维护中的猜测。脱扣单元记录重要的运行状况数据，例如触点磨损百分比、内部温升以及机械操作总数。当磨损达到阈值（例如 80%）时，系统可以触发警报，以便您在 故障发生 之前安排维护。
ZSI是一种先进的接线方案，用于连接上游和下游断路器的脱扣单元。如果下游发生故障，下断路器会向主 ACB 发送等待信号。如果故障发生在断路器之间（区域内），则不发送信号，主 ACB 立即跳闸。这可以减少设备上的热应力，同时保持完美的选择性。
购买 ACB 是一项巨大的资本支出。然而，分析总拥有成本 (TCO) 揭示了高质量规格的真正价值。
ACB 的基本价格根据配置的不同而有很大差异。 框架尺寸 是最大的驱动因素；从 2000A 框架跳到 4000A 框架可能会使成本翻倍。 配件 也很快就会增加。添加电机操作机构、分励脱扣器和欠压线圈会使单位成本增加 15-25%。
品牌分层 也发挥了作用。施耐德或 ABB 等优质品牌的价格较高，但提供广泛的全球支持网络。价值品牌或 OEM 可能会提供 15-30% 的初始节省，但可能无法在您所在地区立即获得备件。
为了达到预期的 20-30 年使用寿命，您必须遵循严格的维护方案：
每月： 目视检查是否有过热迹象，并使用机械跳闸/重置按钮以防止卡住。
每年： 进行管道测试（接触电阻）和兆欧表测试（绝缘电阻）。
生命周期预期： 制造商根据电气耐久性（负载循环）和机械耐久性（空载循环）对 ACB 进行评级。维护良好的装置通常可以承受 10,000 到 20,000 次操作。
计算 20 年范围内的 TCO 时，请包括初始资本支出、维护劳动力和潜在的停机成本。在许多情况下，Retrofill 解决方案（将新断路器安装到现有配电盘底盘中）比完全更换开关柜更具成本效益，可节省高达 50% 的安装劳动力和母线改造成本。
与同类产品相比，直观地了解空气断路器在保护设备层次结构中的位置很有帮助。
| 特点 | MCCB（塑壳） | ACB（空气断路器） | VCB（真空断路器） |
|---|---|---|---|
| 典型电流范围 | 16A – 1600A（最大~3200A） | 630A – 6300A+ | 630A – 4000A+ |
| 电压等级 | 低电压（< 690V） | 低电压（<1000V） | 中/高压 (> 3.3kV) |
| 可修复性 | 密封装置（仅限更换） | 完全可维护 | 可维护（专业） |
| 电弧介质 | 空气（简单滑槽） | 空气（复杂滑槽） | 真空瓶 |
| 主要用途 | 馈线保护 | 主要输入/发电机 | 高压/中压公用电网 |
主要区别在于可修复性。 MCCB 通常是一个密封单元；如果它坏了，你就更换它。 ACB 完全可维修 — 您可以单独更换灭弧室、主触点和脱扣单元。此外，ACB 可处理更高的能量水平，并提供 MCCB 通常缺乏的短时耐受额定值 (Icw)。
这里的区别是电压。 ACB 在低压市场占据主导地位，因为空气在 400V 或 690V 下是足够的绝缘体。 VCB 使用真空瓶来抑制中压和高压应用中的电弧，在这些应用中气隙绝缘需要不切实际的距离。
空气断路器不仅仅是商品；更是商品。它们是电气安全和业务连续性的支柱。虽然只关注前期价格可能很诱人，但真正的价值在于规格细节。
我们建议优先考虑 任何关键任务基础设施的这些功能可确保您的系统能够承受重大故障并快速维修，而无需长时间停机。对于非关键或冗余负载，固定类型提供了可行的节省途径。 Ics 评级 （Icu 的 100%）和 抽出式配置。
在最终确定规格之前，请进行单线图 (SLD) 审查和协调研究。确保您的空气断路器与下游设备正确同步是保证真正的选择性和安全性的唯一方法。
答：主要区别在于维护权限。固定式 ACB 直接用螺栓固定在母线上，需要完全关闭母线才能拆除。抽出式 ACB 安装在底盘上，可以拉到断开位置进行测试或维护，而无需接触带电母线，从而显着减少停机时间。
答：可以，但您必须指定专为 DC 设计的型号。标准 ACB 依靠交流电流的过零来帮助熄灭电弧。直流电流没有零交叉，因此直流额定 ACB 需要改进的灭弧室和磁吹线圈，以有效迫使电弧进入灭弧室。
答：行业标准通常建议每年进行一次目视检查，并每 2 至 3 年进行一次综合测试（接触电阻、绝缘和跳闸时序）。然而，在恶劣环境（高灰尘、高热）或关键应用中，年度综合服务是确保可靠性的最佳实践。
答：令人讨厌的脱扣通常是由电子脱扣单元上的不正确设置引起的（例如，对于电机浪涌而言，瞬时吸合电流设置过低）。其他原因包括非线性负载引起的高谐波失真、母线连接松动产生热量或接地故障设置过于敏感。
答：如果维护得当，高质量空气断路器的使用寿命通常为 20 到 30 年。机械部件专为数千次操作而设计。然而，由于部件老化，电子脱扣单元在 10-15 年后可能需要升级或更换。
