在配电领域，精度不仅是一种偏好，也是一种偏好。这是一项安全要求。断路器一词通常充当通用保护伞，涵盖从住宅保险丝盒中的小型开关到保护公用变电站的大型设备的所有内容。然而，对于采购经理和电气工程师来说，这种模糊性带来了切实的危险。将标准断路器与重型 塑壳断路器 (MCCB) 混淆可能会导致灾难性故障或不必要的支出。
错误识别这些组件会产生两种不同的风险：保护规模过小，会引发火灾危险和电弧故障；采购规模过大，会耗尽项目预算中不需要的容量。了解这些设备的细微差别可确保您的设施保持安全并保持您的预算优化。本文对 MCCB 进行了剖析，将其与两种最常见的同类产品进行了直接比较：用于较低负载的微型断路器 (MCB) 和用于高要求工业电力的空气断路器 (ACB)。
容量差距： MCCB 弥补了住宅 MCB (<100A) 和工业 ACB (>2500A) 之间的差距 (15A–2500A)。
可调节性： 与标准固定跳闸断路器不同，MCCB 具有可调节跳闸曲线，可实现复杂的负载协调。
中断额定值： 与标准断路器 (10kA) 相比，MCCB 可处理明显更高的短路电流（高达 200kA）。
维护现实： MCCB 是密封的安装后无需维护的装置，而较大的电源断路器则需要定期维护和检修。
要选择正确的保护，您必须首先了解硬件背后的工程原理。这些设备之间的区别不仅仅在于尺寸；还在于尺寸。这是关于他们如何管理能量和遏制失败。

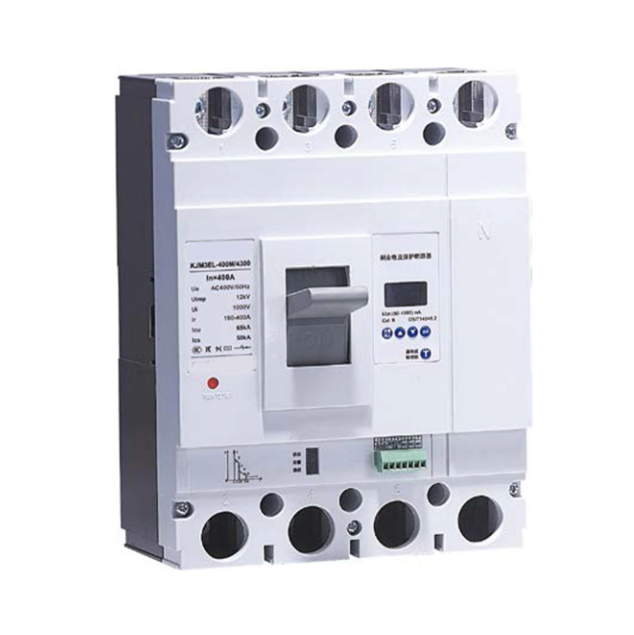

塑壳断路器 的定义特征 正如其名：外壳。这些断路器构造在一个单一的绝缘塑料外壳内。这种模制外壳有双重用途。在结构上，它将所有载流部件、跳闸机构和灭弧室容纳在一个紧凑、刚性的框架中。从功能上讲，高强度树脂旨在容纳电弧期间产生的巨大压力和热量。
这种设计与开放式或铁框架断路器形成鲜明对比。在那些较旧或较大的设计中，这些机构通常是暴露的或可进行维修。相反，MCCB 是一个密封单元。这种终身密封的方法简化了安装，但改变了我们的维护策略，优先更换而不是维修。
可视化层次结构有助于将 MCCB 放置在适当的上下文中。我们可以将电路保护视为基于能量处理的频谱：
MCB（微型断路器）： 这些是家庭和办公室中常见的 DIN 导轨安装开关。它们结构紧凑、成本低廉，专为终端配送而设计。
MCCB（塑壳断路器）： 这些断路器安装在配电盘和配电柜中。他们负责商业建筑和工厂的繁重搬运工作。
ACB（空气断路器）： 它们位于主开关设备中。它们充当电力进入大型设施的网关。
您的选择很少是出于偏好。它主要由决定。 特定应用所需的 安培数框架尺寸 和 中断容量 (kA)
外壳内部的技术有很大不同。标准断路器通常依赖于热磁机制。双金属片可处理热过载（慢热），而电磁线圈可对短路做出反应（瞬时磁力）。
MCCB 利用这种标准热磁保护，但还提供先进的基于电子或微处理器的脱扣单元。这些先进的装置可与楼宇管理系统 (BMS)、能源计量和精确的故障历史记录进行通信。这种智能将简单的安全开关转变为设施管理的关键数据节点。
最常见的混淆发生在 MCB 和 MCCB 之间。虽然它们具有相似的基本功能（在故障期间停止电流），但它们的功能却截然不同。将其中一个误认为另一个是商业装修中违反电气规范的常见原因。
MCB 设计用于最终分发。您会发现它们可以保护照明电路、墙壁插座和小型电器。它们的额定电流通常最大为 125A，但实际上很少使用超过 63A 的电流。它们旨在保护墙上的电线，而不是重型机械。
相比之下，MCCB 是配电的主力。它保护主配电板、为子面板供电并保护工业电机。 MCCB 的额定电流从 15A 延伸至 2500A，可处理可立即熔化标准微型断路器内部的负载。
这可以说是最关键的安全规范。开断能力是指断路器能够安全清除而不爆炸的最大故障电流。标准 MCB 的额定电流通常为 6kA 至 10kA。在住宅环境中，由于服务线路的高阻抗，故障电流很少超过这些水平。
然而，在变电站附近的工业设施中，短路会产生大量能量，通常超过 50kA 或 100kA。安装在这种环境中的 MCB 就像保险丝一样无法遏制爆炸。 MCCB 专为应对这些巨大的浪涌而设计，额定电流通常达到 200kA。在这里使用尺寸过小的断路器会带来直接的安全隐患。
| 特性 | 小型断路器 (MCB) | 塑壳断路器 (MCCB) |
|---|---|---|
| 电流额定值 | 0.5A – 125A | 15A – 2500A |
| 中断评级 | 高达 10kA（典型值） | 10kA – 200kA |
| 行程特点 | 固定（B、C、D 曲线） | 可调节（L、S、I、G） |
| 手术 | 手动/热磁 | 手动/电子/遥控 |
灵活性是一个主要的差异化因素。 MCB 具有固定跳闸曲线。如果您购买 C 型断路器，其对浪涌电流的响应在工厂就已确定。如果您的机器在启动时使断路器跳闸，您唯一的选择就是购买不同的断路器。
塑壳 断路器 通过可调节性解决了这个问题。现代 MCCB 具有旋钮或数字接口来设置 L、S、I 和 G 参数：
L（长时间）： 调整过载阈值以匹配电缆容量。
S（短时间）： 稍微延迟跳闸，以允许下游断路器首先清除小故障。
I（瞬时）： 设置完全短路期间立即跳闸的阈值。
G（接地故障）： 检测对地漏电流（可选）。
这种可调节性可防止大型电机的正常浪涌电流引起的误跳闸，从而在不牺牲安全性的情况下确保正常运行时间。
最后，MCCB 是模块化的。您可以在内部安装分励脱扣器（通过火灾报警系统远程关闭断路器）、欠压脱扣器和辅助触点等附件，以向控制室发送断路器状态信号。 MCB 通常为此类外部控制提供非常有限的支持。
当我们向上移动电源链时，MCCB 最终达到其极限。在极高的安培数或关键电力环境中，我们会遇到电源断路器，其中包括绝缘外壳 (ICCB) 和空气断路器 (ACB)。
塑壳设计本质上是密封的。制造商用铆钉或胶水将外壳封闭以保证压力等级。因此，MCCB 被广泛认为是不可维修的物品。如果内部触点磨损或机械装置发生故障，则需要更换整个装置。这会导致维护劳动力方面的运营支出 (OpEx) 较低，但出现故障时的资本支出 (CapEx) 会较高。
相反，ACB 和电源断路器是开放式设备。它们完全可用。熟练的技术人员可以打开框架、更换灭弧触点、维修灭弧室并润滑机构。虽然这需要更高的劳动力预算，但它显着延长了总资产寿命，使其适用于必须持续 30 或 40 年的基础设施。
运行速度对于高功率开关至关重要。 MCCB 通常使用弹簧加载的肘节机构。将手柄推至“打开”位置，有效地拉伸弹簧，如果发生故障，触点就会突然打开。
电源断路器采用两步储能机制。首先，为重型弹簧加载（通过泵手柄手动或通过电机自动）。其次，按下按钮关闭。这会释放存储的能量，使触点立即关闭。这种机制可以实现远程同步和极快的重合闸周期，这对于数据中心和关键电力传输系统至关重要。
也许最大的技术差异在于选择性。 MCCB 设计为在短路期间尽可能快地断开。它不想保留这种能量。
然而，ACB 的设计具有高短时耐受等级 (Icw)。这意味着当大量故障电流流过它们一段设定的持续时间（例如，1秒）时，它们可以保持关闭状态。你为什么想要这个？它允许下游（更靠近故障）的较小断路器首先跳闸。如果下游断路器发生故障，ACB 才会跳闸。这种协调确保一个子电路中的故障不会导致整个设施停电。
浏览目录时，您会遇到看起来与标准 MCCB 相同但功能却截然不同的设备。区分这些相似的东西对于防止代码违规至关重要。
MCP 本质上是一个仅磁力断路器。它已完全移除热元件。由于它缺乏热过载保护，因此无法感知电缆是否因轻微过载而缓慢过热。
使用案例： MCP 专为组合电机启动器而设计。在此设置中，MCP 处理短路保护（爆炸），而单独的过载继电器处理热保护（过热）。
风险： 使用 MCP 作为独立的馈线断路器是违反 NEC 法规的危险行为，因为电路没有防止逐渐过热的保护措施。
塑壳开关甚至更简单。它主要充当大容量隔离开关。大多数MCS单元根本没有保护机制，或者它们具有非常高的固定瞬时跳闸，只是为了保护开关本身免遭自毁。
使用案例： 这些用作服务入口断开装置，其中实际的过流保护由系统中其他地方的保险丝或断路器提供。它们提供了一种手动切断电源进行维护的安全方法。
在这些技术之间进行选择不仅仅是电气工程决策；这是一项涉及总拥有成本 (TCO) 和空间管理的业务决策。
我们可以将选择过程简化为三个战略部分：
如果满足以下条件，请选择 MCB： 负载低于 100A、故障电流较低 (<10kA)、空间紧张（DIN 导轨安装）并且预算是主要限制。这是分支电路的默认设置。
如果满足以下条件，请选择 MCCB： 您需要 100A–2500A 容量、负载（如大型电机）需要可调节跳闸曲线来处理浪涌、您需要远程跳闸功能（并联跳闸）或者您的设施维护人员有限。 MCCB 的“安装即忘”特性在这里是一个优点。
如果满足以下条件，请选择 ACB： 您正在管理超过 2500A 的主服务入口，选择性至关重要（您需要断路器保持故障，而下游设备清除故障），或者设施拥有专门的断路器维护团队。
分析投资回报率时，请考虑安装和生命周期成本。 MCCB 的安装和改造通常比空气断路器更快，空气断路器通常需要复杂的支架和母线连接。此外，MCCB 还具有高功率密度。与笨重的抽出式空气断路器相比，塑壳断路器可以在更小的占地面积中容纳更多的安培数。
然而，必须权衡生命周期成本。如果 ACB 发生故障，您只需花费新设备成本的一小部分即可修复它。如果大型 2000A MCCB 发生故障，您必须购买全新的装置。对于预计持续数十年的关键基础设施，尽管前期成本较高，但 ACB 的可维护性可能会提供更好的长期投资回报率。
“断路器”一词不足以用于专业采购。选择在很大程度上取决于具体的负载情况：用于最终配电的 MCB、用于配电和机械的 MCCB 以及用于主服务入口的 ACB。塑壳 断路器 占据了重要的中间地带，提供了高容量、强大的安全功能和紧凑设计的平衡，这是同类断路器无法比拟的。
在购买 MCCB 之前，请对您的系统要求进行最终验证。确认 系统电压、, 连续电流（安培额定值）和 中断额定值 (SCCR) 。确保这三个数字符合您当地的电气规范（UL 或 IEC）是保证安全、合规且可靠的配电系统的唯一方法。
答：是的，MCCB 通常用作大型住宅面板中的主要服务断开装置。然而，与标准 MCB 相比，将它们用于单独的分支电路（如照明或插座）通常是不必要的，而且成本高昂。
答：绝缘壳断路器 (ICCB) 是一种混合型断路器。它使用类似于 MCCB 的塑料外壳，但具有电源断路器的储能充电机制。与标准 MCCB 相比，这可以实现更快的闭合速度和更高的耐受等级。
答：一般来说不会。外壳永久密封以容纳电弧压力。打开外壳通常会损坏外壳并导致 UL/IEC 评级失效。如果 MCCB 发生故障或发生故障，行业标准做法是更换整个装置。
答：电子 MCCB 的装置表面带有刻度盘或数字屏幕。您可以调整 L（长时间）、S（短时）和 I（瞬时）设置。在更改这些安全参数之前，请务必查阅协调研究和制造商手册。
