什么是气体绝缘开关设备（GIS）？

气体绝缘开关设备是现代配电中最可靠的技术之一。它保护世界各地城市、工业和基础设施项目的电网。但它与传统开关柜有何不同呢？为什么工程师选择 GIS 变电站而不是其他选项？本文清楚而简单地回答了这些问题。

什么是气体绝缘开关柜？

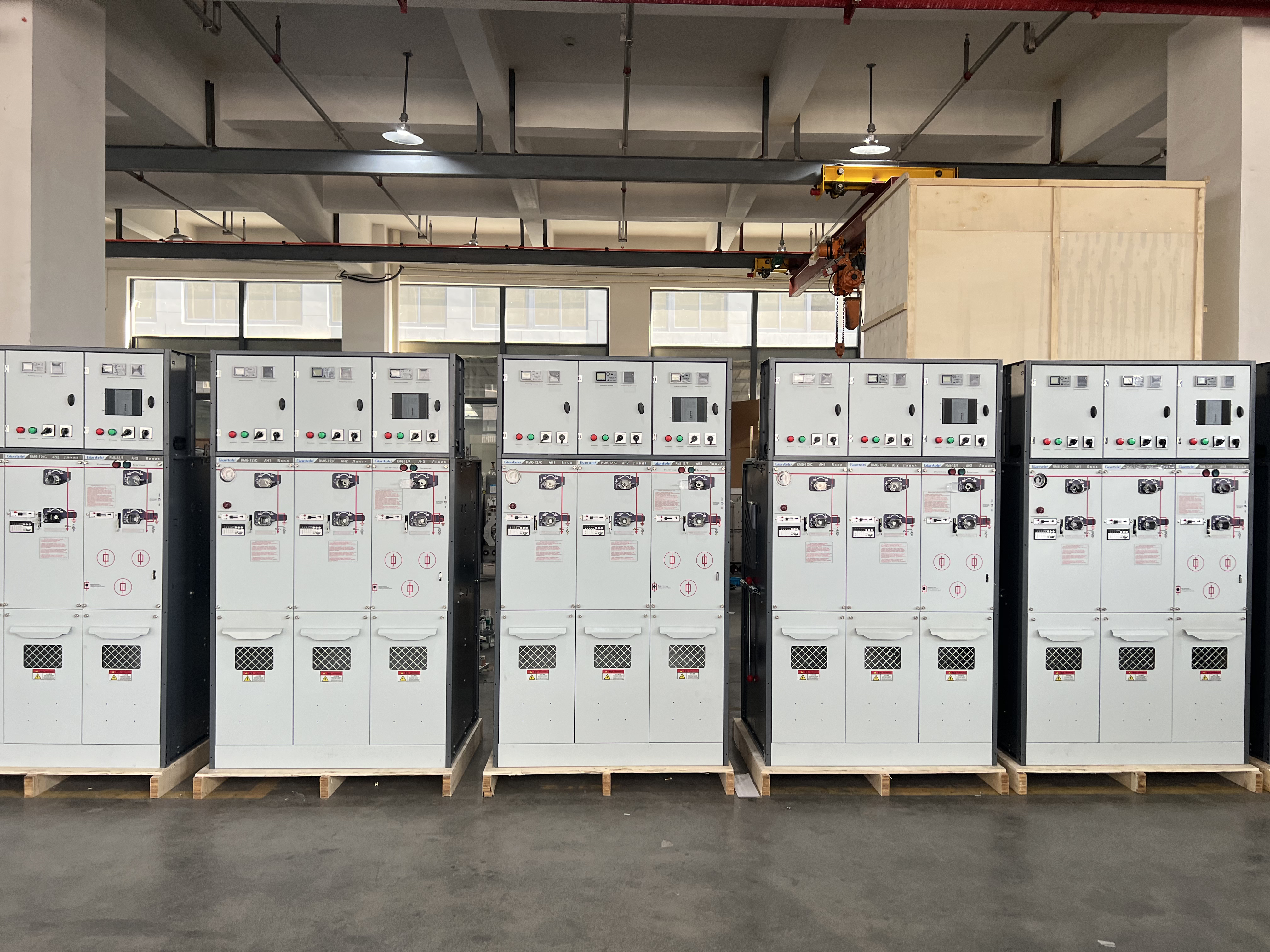

气体绝缘开关设备（GIS） 是金属封闭开关设备的一种。它将所有带电组件（母线、断路器和隔离开关）密封在接地金属外壳内。外壳充满六氟化硫 (SF₆) 气体。 SF₆是优良的绝缘体。其介电强度约为空气的2.5倍。因此GIS可以将强大的切换功能封装到很小的空间中。

该技术针对12 kV中压配电网。它是城市电网、工业设施和关键基础设施项目的标准选择。以这种方式构建的金属包覆开关设备提供了与露天系统相同的开关能力，但占用的空间却很小。

气体绝缘开关设备的关键部件

完整的 GIS 组件在一个密封外壳内包含多个关键组件：

• 断路器 ——它们快速中断故障电流并保护下游设备。

• 母线 ——它们在馈线之间传输和分配电流。

• 隔离开关和接地开关 — 它们安全地隔离各部分以进行维护。

• 电流和电压互感器 — 它们提供准确的计量和保护信号。

• 气体监测系统 — 它跟踪 SF₆ 压力并自动检测泄漏。

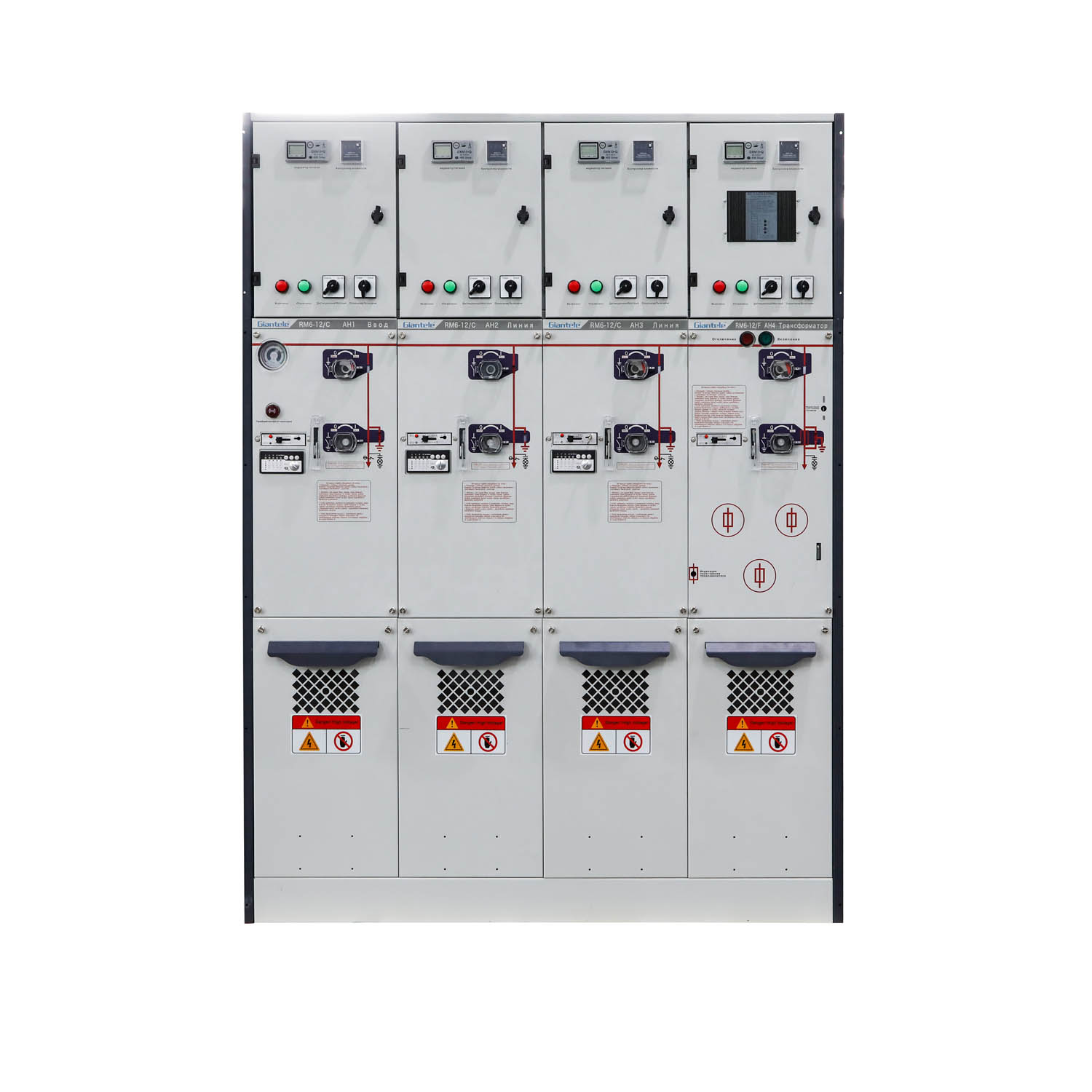

在中压配电网络中，环网柜 (RMU) 是一种紧凑的 SF₆ 绝缘设备。它创建了一个环形供电环，即使在一个馈线发生故障时也能保持电力流动。 RMU 为医院、数据中心和商业建筑提供供应连续性。

气体绝缘开关设备如何工作？

该系统依靠 SF₆ 气体进行绝缘和灭弧。每个密封室内的气体在 20°C 时保持在 1.4 bar 压力。当断路器在故障下断开时，它会在电弧上喷射 SF₆。电弧在几毫秒内熄灭。因此网络可以得到保护，不会对内部部件造成任何损坏。

由于所有带电部件均位于接地金属外壳内，因此操作员在正常服务期间与带电导体的直接接触为零。传感器连续监测气压和湿度水平。它们向控制系统提供实时数据。这使得气体绝缘开关设备易于操作，只需最少的现场工作人员。

气体绝缘开关柜与空气绝缘开关柜

空气绝缘开关设备的前期成本较低。但 GIS 可以在 25 至 30 年内降低总拥有成本。因此，对于空间有限或环境恶劣的场所，GIS 是更明智的长期投资。

气体绝缘开关柜的优点

• 紧凑型设计

GIS 只占同等 AIS 堆场土地面积的 30%。因此它适合空间紧张的城市变电站、地下室或地下金库。

• 环保能力强

密封的金属封闭式开关柜外壳可阻挡灰尘、湿气、含盐空气和昆虫。即使在恶劣的户外条件下，内部组件也能保持清洁和干燥。

• 终身免维护设计

SF₆ 化学性质稳定。因此，密封不锈钢室内的所有母线、开关和带电部件都需要零定期维护。这可以显着减少停机时间并降低运营成本。

• IP67防护等级

密封外壳符合 IP67 标准，这意味着它可以承受短暂的水浸、高湿度以及 -40°C 至 +40°C 的温度。因此，即使在最苛刻的户外环境中，这种金属封闭开关设备也能可靠地运行。

• 全五防联锁

每个单元都集成了完整的五防联锁系统。这消除了由于不正确的操作顺序而导致的设备错误和人员错误。因此操作员始终安全工作。

• 灵活的模块化架构

该中压开关设备结合了任意配置的 C、F、V 和 CB 模块。工程师可以匹配每个项目的确切切换要求。该设计支持未来随着负载增长而扩展。

气体绝缘开关设备的应用

该技术服务于广泛的领域：

• 城市输变电站： 密集的城市网络面临土地短缺和高昂的房地产成本。 GIS 变电站安装在建筑物或地下金库内，可以同时解决这两个问题。

• 工业和制造设施： 工厂、炼油厂和加工厂需要稳定、高可用性的中压开关设备。气体绝缘开关设备可提供重工业所需的故障保护和正常运行时间。

• 可再生能源项目： 太阳能发电厂和风力发电厂通过中压开关设备连接到国家电网。 GIS 可以有效地处理可再生能源的高故障级别和可变的发电情况。

• 二次配电网络： 基于 SF₆ 技术的环网柜 (RMU) 在中压回路中创建 N-1 冗余。它可以保护医院、数据中心和商业设施免受供应中断的影响。 RMU 安装部署速度快，并且易于随着负载的增长而扩展。

• 地下和海上应用： 海上平台和隧道变电站需要紧凑、密封的设备。 GIS 格式的金属包覆开关设备可以在不影响性能的情况下处理这些环境。

结论

气体绝缘开关设备是需要可靠性、安全性和小占地面积的电力专业人员的正确选择。它在恶劣环境中的性能优于空气绝缘开关设备，并且在数十年的服务中提供更低的生命周期成本。
