配电的可靠性常常会混淆两个关键组件：交换电源的机制（自动转换开关或 ATS）和保护和分配电力的系统（开关设备）。虽然它们都是应急电源系统的核心，但它们的功能却有根本的不同。误解它们的不同角色会导致重大的运营风险，例如对关键负载的保护指定不足或过度设计简单的备份解决方案。这种混乱可能会导致预算膨胀，或者更糟糕的是，系统无法在危机期间隔离故障。
对于大多数工业设施来说，现实并不是非此即彼的争论，而是系统层次结构的问题。了解一台设备的终点和另一台设备的起点对于维持正常运行时间和安全至关重要。本文旨在阐明决策者评估关键电力基础设施的技术区别、操作角色和集成策略。
角色区分： ATS 充当交通灯（公用事业和发电机之间的切换），而开关设备充当交通警察和高速公路系统（分配电力、保护电路和隔离故障）。
复杂性差距： ATS 单元通常是用于源传输的独立设备；开关设备是一种模块化组件，能够执行复杂的逻辑，包括软加载和发电机并联。
集成： 现代高可靠性设计通常将 ATS 功能直接集成到开关设备系列中，以减少占地面积并统一控制逻辑。
要真正了解电源可靠性，您必须通过其主要工程目标而不仅仅是其物理外观来区分这些设备。两者看起来都像是充满电线和断路器的大型金属外壳，但它们的任务却截然不同。

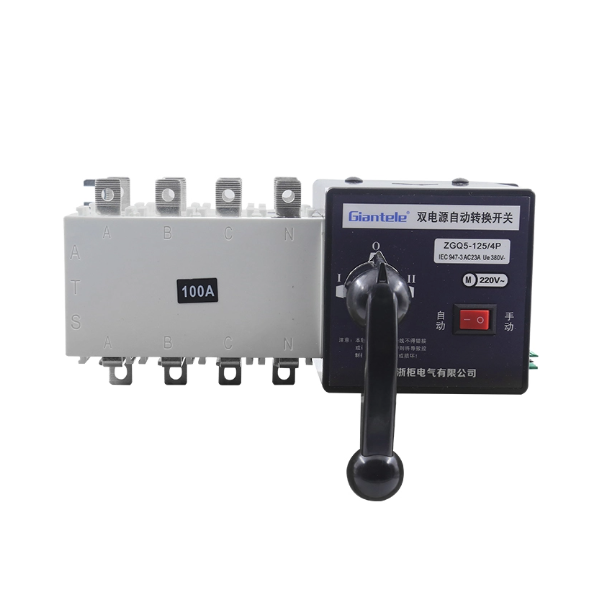

ATS 的主要任务是源转换。它充当两个电力岛之间的桥梁：通常是公用电网（源 A）和应急发电机（源 B）。它的逻辑是二元的并且是集中的。它可以检测电能质量问题（例如电压暂降、频率偏差或完全断电），并以物理方式将负载从故障电源移至正常电源。
ATS 的范围通常仅限于监视这两个特定源并执行传输命令。它通常不管理下游电力的使用方式，也不会选择性地隔离建筑物基础设施深处的故障。它是看门人，通过交换输入确保灯保持亮起。
开关设备的运行具有更广泛的任务：保护和配电。 ATS 关心的是 电源的来源， 而开关设备关心的是 电源的流动它利用一系列复杂的保险丝、断路器和保护继电器在电气故障期间切断设备电源并将电力分配给各种下游负载。 方式。
这里的范围是综合管理。开关设备管理整个电力流，采用选择性协调来隔离特定故障。如果三楼的子面板发生短路，开关设备应仅跳闸为该特定线路供电的断路器，而不是切断整个设施的电源。这种粒度控制使其成为工业电力的中枢神经系统。
由于技术略有重叠，因此出现了混乱。开关设备 可以 通过断路器联锁装置执行转换功能， 自动转换开关 包含开关机构。然而，他们的设计意图却截然不同。开关设备旨在处理大量故障电流并减轻电弧闪光危险，而标准 ATS 主要用于重复、可靠的开关操作。
ATS 不仅仅是一个机械开关；它还是一个机械开关。它是一种逻辑驱动设备，专为速度和可靠性而设计。了解其架构有助于为您的设施选择合适的设备。
ATS 的操作遵循严格的传感-信号-传输顺序：
传感： 电压和频率传感器持续监控公用电源。如果参数低于预设阈值（例如，标称电压的 85%），则计时器启动。
信号发送： 一旦确认停电，ATS 就会向发电机发送启动信号（发动机启动）。它等待发电机达到适当的电压和频率。
转换： 控制器接合开关机构（通常是电磁阀或电机操作）来交换触点，断开市电并将负载连接到发电机。
指定 ATS 时，两个主要变量决定性能：
开放过渡： 这是标准的“先断后行”方法。在连接到发电机之前，负载与市电断开，导致短暂中断。这是大多数非生命安全负载的标准。
闭合转换： 这使用先通后断逻辑，其中源暂时并行（通常小于 100 毫秒）。这对于在不中断设施运行的情况下测试负载下的发电机至关重要。
静态转换开关（STS）： 对于任务关键型数据中心，机械切换速度太慢。 STS 使用可控硅整流器 (SCR) 在 4 毫秒（1/4 周期）内切换电源，确保敏感 IT 负载不会中断。
在医疗保健和关键任务设施中，维护工作不能等到预定的停机时间才进行。旁路隔离开关允许技术人员物理旁路 ATS 机制并直接从电源向负载供电。这样可以在不降低负载的情况下对 ATS 内部进行维护、检查和维修——这是许多 NFPA 110 1 级系统的强制性要求。
工业开关设备超越了大型断路器面板的类比，代表了电力控制的巅峰。它旨在安全、智能地处理高能量水平。
开关设备的一个决定性特征是其承受和中断大量短路电流的能力。标准断路器面板的额定电流可能为 10kA 或 22kA，而工业开关设备通常可处理 65kA、100kA 或更高的额定电流。它的设计目的是遏制电气故障的爆炸性能量，保护人员并防止设施基础设施遭受灾难性损坏。
这就是开关设备与独立 ATS 的真正区别。先进的并联开关设备可以同时控制多台发电机组。它同步它们的频率、电压和相位角以组合它们的容量。这允许设施运行 N+1 冗余发电机或堆栈容量以进行调峰，这是简单转换开关无法管理的。
如果断路器是肌肉，那么保护继电器就是大脑。这些可编程逻辑器件监视系统的复杂异常情况，例如过流、欠压、反向功率和差分故障。当参数超出安全范围时，它们会立即跳闸特定断路器，从而保护昂贵的资产（例如兆瓦级发电机）。
开关设备架构根据电压发生显着变化。低压 (LV) 开关设备（< 600V）在商业建筑中很常见。中压 (MV) 开关设备 (5kV–38kV) 对于大型工业园区来说是必需的，需要专门的真空或 SF6 气体断流器来抑制开关过程中产生的电弧。
将不同盒子安装在墙上的传统方法正在不断发展。现代工程倾向于采用生态系统方法，其中 ATS 和开关设备作为一个紧密结合的单元发挥作用。
设施正在转向集成电力系统。工程师不再购买单独的 ATS 面板和单独的开关设备系列，而是将它们指定为统一的套件。这种整合简化了安装并简化了保修流程，因为单个 OEM 负责整个电源链。
将 ATS 断路器直接嵌入开关设备系列中是一种日益增长的趋势。这种策略可以在狭窄的电气室中节省宝贵的占地面积。它还降低了机柜间布线的成本和复杂性，因为母线连接是在工厂内部完成的。其结果是安装更干净、更紧凑。
数据可见性至关重要。现代设计将 ATS 状态信号（例如电源可用、电源已连接和公共警报）直接连接到开关设备 PLC 或楼宇管理系统 (BMS)。 Modbus 和 BACnet 等协议允许这些设备进行通信，从而提供统一的操作视图。
统一报告： 操作员通过单一管理平台查看电源状态，减少紧急情况下的反应时间。
智能减载： 如果设施使用三台发电机运行，其中一台发生故障，集成开关设备可以命令 ATS 立即降低非关键负载（例如舒适制冷）。这可以防止剩余发电机过载并导致整个系统崩溃。
在这些技术之间进行选择 - 或决定如何组合它们 - 取决于您的具体设施限制。
| 功能 | 自动转换开关 (ATS) | 开关柜 |
|---|---|---|
| 主要功能 | 信号源切换（A 至 B） | 保护、分配和管理 |
| 容错能力 | 低到中（标准评级） | 高（高 kA 耐受/中断） |
| 并联 | 稀有/限量 | 核心能力（多代同步） |
| 复杂 | 设备级（固定逻辑） | 系统级（可编程逻辑） |
| 成本动因 | 机构及控制器 | 定制工程和断路器 |
场景 A：单栋建筑、单台发电机
对于具有一台备用发电机的独立商业建筑，独立的 自动转换开关 是正确的选择。它具有高成本效益，并且简单地符合当地法规。这里不需要复杂的开关设备。
场景 B：大型园区，多台发电机
如果您管理的医院或工业园区需要多台发电机来处理负载，则需要并联开关柜。单独的 ATS 无法同步多个引擎。开关设备管理这些大规模操作所需的负载共享和冗余。
场景 C：关键数据中心
这些环境通常两者都需要。开关设备处理中压配电和发电机外部并联。在设施内部，静态转换开关 (STS) 部署在机架或 PDU 级别，为双线服务器提供零中断冗余。
生命周期成本差异很大。 ATS 的运动部件机械磨损较高，需要每月进行严格的运动测试，以确保电磁阀或电机不会卡住。相反，开关设备的继电器编程非常复杂。开关设备的维护较少涉及机械循环，而更多涉及热点的红外扫描和断路器注入测试以验证跳闸曲线。集成系统可以减少初始安装劳动力，但通常会增加维护阶段对专业技术人员的需求。
ATS 弥合了电源之间的差距，而开关设备则确保电力安全、稳定和分布式。虽然他们共享同一间电气室，但他们的角色截然不同但又互补。对于基本的紧急备用应用，ATS 是保持灯亮的英雄。为了实现全面的电力可靠性、故障隔离和复杂的负载管理，开关设备是将系统连接在一起的支柱。
在最终确定规格之前，请评估设施的停机成本和负载的重要性。对于许多人来说，一个简单的转换开关就足够了。对于其他人来说，开关设备的强大保护是他们不能跳过的保险。建议咨询合格的电源系统工程师，以确保您的设计符合 NEC 和 NFPA 合规标准。
答：是的，开关设备可以通过自动断路器控制进行编程，以执行转换功能。然而，对于简单的应用程序来说，这通常是多余的，在这些应用程序中，专用 ATS 更具成本效益且更易于维护。
答：转换开关使用自动化逻辑在两个实时电源之间进行切换。断路开关通常是一种手动安全装置，用于隔离单个电路或设备以进行维护。
答：不一定。简单的家庭或小型企业备用发电机通常通过 ATS 连接到主配电盘。通常只有具有高电压或多台并联发电机的大型设施才需要工业开关设备。
答：开关设备由于其坚固的结构、高容量母线、复杂的保护继电器以及安全处理大量故障电流所需的定制制造而更加昂贵。
