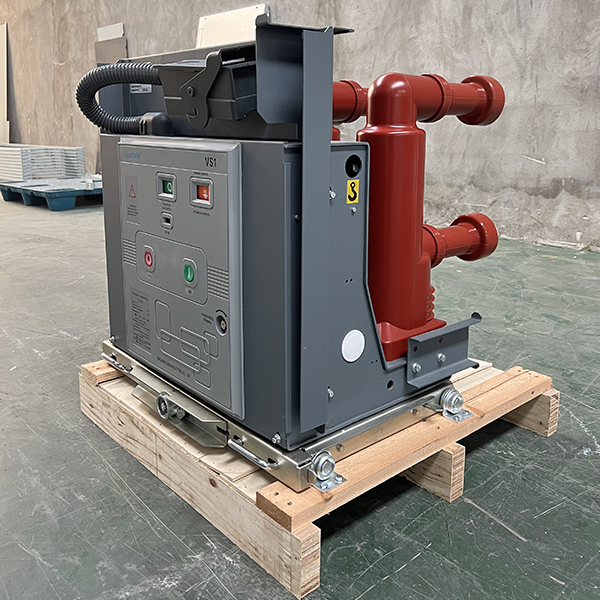

这 真空断路器 是3~10kV、50Hz三相交流系统中的内部配电装置。可用于工矿企业、发电厂、电站的电气设备的保护和控制。为了维护和频繁使用,可在中型柜、双层柜和固定柜中配置电源开关,以控制和保护高压电气设备。
真空断路器有哪些特性?
真空断路器的工作原理是什么?
真空断路器的使用方法是什么?
触头距离小,10KV真空断路器触头距离仅10毫米左右,驱动操作功率低,机械部分升力小,机械寿命长。
燃弧时间短,与开关电流无关,一般只有半个周期。
灭弧后触头介质恢复速度快,短路误差输出较好。
真空断路器由于断电时触头磨损低,因此电气寿命长,满容量开断能力可达30-50倍,标称电流开断能力可达5000倍,噪音低,适合频繁操作。
真空断路器体积小、重量轻。
适用于中断容性负载流。
真空断路器的工作原理是:当动、静触头被驱动器打开时,触头之间产生光弧,接触面高温蒸发。由于触点设计有特殊形状,电流流过时会产生磁场。在该磁场的作用下,电弧沿接触面的切线方向快速移动。部分金属蒸气凝结在金属筒(屏蔽罩)上。介质的强度很快就恢复了。
当真空断路器处于合闸位置时,其对地绝缘由支撑绝缘子承担。一旦与真空断路器相连的电路出现永久性接地故障,断路器跳闸后,接地故障点尚未清除,存在电气母线。对地绝缘还必须由断路器的断路器真空间隙承担;当各种故障开断时,断口一对触头之间的真空绝缘间隙必须承受各种恢复电压而不被击穿。
因此,真空间隙的绝缘特性已成为提高灭弧室开断电压、使单断口真空断路器向高电压水平发展的主要研究课题。真空度的表达 气体绝对压力小于一个大气压的空间称为真空空间。真空度越高,空间内的气体压力越低。
浙江浙贵电气有限公司致力于以合理的价格、高效的生产时间和最专业的客户服务提供高品质的真空断路器。
