当人们第一次进入中压配电时，我们经常听到同样的假设：“环网柜和变压器都是变电站中的电气箱，因此它们必须做类似的事情。”从我们与 EPC 团队、设施工程师和公用事业合作伙伴的日常对话中，我们了解到这种混淆是完全正常的，因为环网柜和变压器通常彼此靠近，有时位于同一个紧凑的亭或组合变电站内。但它们的目的根本不同。如果你混淆了他们的角色，你很容易就会得到错误的设备规格、缺少保护，或者布局在纸面上看起来很好但很难安全操作。在本文中，我们将用简单的工程术语解释差异，展示这两种设备如何融入典型的中压到低压供应链，并分享我们在查看单线图时内部使用的实际问题。我们的目标不是“卖一个盒子”，而是帮助您制作一个更可靠、更可操作的分配系统，因为设计阶段的清晰性可以为以后节省大量时间和风险。

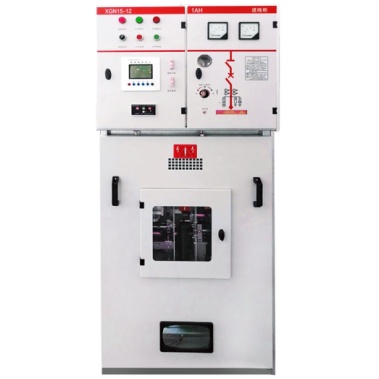

环 网柜 是中压开关设备，设计用于连接、隔离和保护中压配电网的部分，特别是在环形或回路配置中。实际上，它为 中压开关设备 操作员提供了一种安全的方法来：
打开/关闭负载，
隔离有故障的部分，
保持服务连续性（从环的另一侧馈电），
使用熔断器或断路器（取决于馈线类型）保护下游设备。
将环网柜视为中压潮流的交通控制器。
变压器是一种通过改变电压水平的电机 电磁感应。在配电系统中，它通常将中压降至低压（例如，11 kV 或 24 kV 降至 400 V）。从操作意义上来说，它并不是“切换网络”。它不能取代开关设备。它的主要工作是变换电压并提供负载所需的容量。
将变压器视为中压和低压之间的电压转换器和容量提供者。
商业设施、住宅开发或工业场地的常见布置如下：
来自公用事业公司的中压馈线（通常是环中的两个方向）
环网柜（变压器馈线开关+隔离+保护）
变压器（中压至低压）
低压配电盘 （分配至建筑负载）
如果现场由环网供电，则环网主装置是使环网保持通电、同时隔离故障、维持供电并实现安全维护的装置。
下表在决定规格的点上对两者进行了区分。
方面 | 环网柜 | 变压器 |
主要功能 | 中压网络中的切换、隔离和保护 | 电压换算（MV ↔ LV） |
典型电压等级 | 中压（例如，6–36 kV 范围，具体取决于系统） | MV 在初级，LV 在次级 |
它解决什么问题 | 网络控制与故障隔离 | 向负载提供可用电压和容量 |
主要内部元件 | 负载断路开关、接地开关、熔断器开关或断路器、母线、联锁装置 | 铁芯、绕组、绝缘系统、冷却系统 |
手术 | 频繁操作（开关、隔离、接地程序） | 通常不会每天“操作”；连续运行 |
保护作用 | 提供馈线保护（熔断器/CB + 继电器，具体取决于设计） | 取决于外部保护；可能有内部保护（温度、油装置中的气体继电器） |
地点 | 中压开关室、自助终端变电站、紧凑型环网柜 | 与变电站环网柜相邻；可以在同一个信息亭 |
如果删除它会发生什么 | 中压网络变得难以/不安全地隔离和保护 | 您无法向负载提供正确的低压电压 |
在紧凑型变电站中，RMU 和变压器可以并排安装：
RMU 处理传入的中压馈线和变压器馈线。
变压器位于下游，为低压配电盘供电。
从外观上看，两者都类似“金属柜”，但内部用途却完全不同：一个是开关柜，另一个是电力变换机。
这是最实际的差异之一。
环网柜通常保护：
环形馈线（通常带有负载断路开关+用于分段的接地开关），
变压器馈线（通常带有熔断器开关或断路器模块）。
根据设计，变压器馈线保护可以：
基于熔断器（简单、稳健、常用），
断路器+继电器（更具可调性和选择性，当协调复杂时通常是首选）。
变压器受到以下保护：
上游保护（通常在环网柜变压器馈线中），
内部监控/保护装置（取决于类型），例如温度传感器、油位、泄压装置、气体继电器（针对某些油设计）等。
换句话说：变压器通常由 RMU 保护，而不是相反。
当我们审查中压操作程序时，环网柜通常是安全步骤的核心：
打开开关，
验证隔离，
接地，
上锁/挂牌，
测试是否无电压（按照程序要求），
然后接入下游设备。
变压器不是开关设备；您不必“打开变压器”来隔离网络。您可以使用开关设备（通常是 RMU）隔离变压器。
现场团队在三个听起来合理但实际上并不合理的假设上浪费了时间。每一项都有其操作后果。
RMU 不会改变电压。 如果负载需要 400 V，而现场供电电压为 11 kV，则仅靠开关设备无法提供该电压。
变压器本身并不隔离。 工作隔离在上游开关设备处完成，并在任何人打开面板之前进行验证。
带熔断器的开关不是保护继电器。 保险丝可清除短路。他们没有提供复杂网络所需的可调整、协调的设置。
正确设置这个边界可以使单线图保持诚实。它还决定测试点和接地点的位置。
这两种设备在绘图上的显示方式不同。
单线图元素 | 典型符号含义 | 实际意义 |
环网柜（中压开关柜） | MV 总线上的开关/熔断器/CB 模块 | 环形馈线和变压器馈线的中压控制点 |
变压器 | 带有变比标签的两个绕组 | MV 和 LV 之间的电压降压或升压 |
低压配电盘 | 断路器和出线馈线 | 将低压电源分配给负载 |
如果您的单线图有环网供电，则 RMU 通常是允许环网连续性和安全隔离的“节点”。
选择环网柜时，我们建议关注系统需求，而不仅仅是通用的“11 kV RMU”标签：
网络拓扑： 环形还是放射状？有多少个喂食器？
配置： 2进1出？ 3进1出？更多的？
额定电压和绝缘等级： 根据系统要求
额定电流和短路承受能力： 与故障级别一致
保护方式： 熔断开关VS断路器+继电器
绝缘技术： 气体绝缘、固体绝缘或其他设计
操作安全： 联锁、接地开关布置、电缆测试接入、指示器
环境： 温度、湿度、海拔、室内/室外、腐蚀风险
这些考虑因素与变压器“正确”的因素无关，变压器“正确”主要与 kVA、阻抗、冷却、绝缘等级和损耗性能有关。
上面的列表涵盖了开关设备方面。三个数字决定两人是否合作，通常最后结算。
馈线电流与变压器额定值的关系。 根据变压器初级电流确定变压器馈线的尺寸，而不是根据开关可接受的最大电缆。
浪涌保护曲线。 变压器通电时会消耗其额定电流数倍的电流。保险丝额定值和继电器设置必须能够承受这一点，而不会在健康的设备上跳闸。
相对于开关额定值的故障级别。 RMU 总线的短路承受能力必须涵盖上游网络此时可以提供的能力。
电缆终端是人们忘记的第四个项目。连接室必须接受变压器馈线实际使用的横截面和屏蔽布置。
从我们作为一个以制造商为中心的中压配电设备团队的角度来看，最可靠的项目是每个人都拥有相同基本思维模型的项目：环网柜是中压控制和保护点，变压器是中压到低压的能量桥。当这一点明确后，决策就变得更加容易：您需要多少种中压方式、哪种保护原理适合您的网络、必须在何处进行隔离和接地，以及如何与变压器的 kVA 额定值和低压配电盘设计相协调。如果您正在开发新的变电站、升级现有的中压网络，或者只是想确认您的单线图在逻辑上是否完整，那么了解这两种设备之间的差异是一个很好的起点。如需更多与柜应用相关的工程参考、配置选项和项目讨论支持 中压配电环网，您可以联系 浙江浙贵电气有限公司 了解更多信息。如果您分享您的电压水平、馈线布置和保护偏好，我们可以帮助您思考实用的 RMU 配置以及它如何与变压器和电站的其他部分集成，而不会将对话变成强行推销。
MV 房间的绘图集给出了整个比较的答案。在采购订单发出之前，有四份文件值得检查。
单线图修复了拓扑并显示了 RMU 相对于变压器的位置。保护计划列出了设备、它们的设置以及它们之间的协调。电缆表给出了开关设备必须接受的馈线终端。如果组件是按照已发布的标准制造的，则 IEC 62271-200 型式测试报告会记录开关设备经过验证的承受能力。
如果项目是根据质量体系编写的，则 ISO 9001 可以使这些文档具有可追溯性，因此审阅者可以查看谁签署了设置以及有哪些证据。如果升级老化网络的理由必须在内部争论， 世界银行能源部门 就会发布配电可靠性数据，将停电成本与资本成本放在一起。
是的，即使不需要中压到低压转换，例如仅中压配电节点或电缆分段点，环网柜也可以在中压网络中进行切换和分段。
在许多紧凑型变电站中，环网柜安装在变压器上游的中压侧，控制进线中压馈线和变压器馈线，而变压器则向低压配电盘供电。
您应该协调中压额定电压/绝缘水平、馈线保护方法（熔断器或CB+继电器）、电缆终端和故障等级承受能力，以便变压器馈线得到适当的保护和运行。
两者都用。带保险丝的变压器馈线因其简单性和坚固性而很常见，而当需要保护选择性、可调节性和高级协调时，断路器+继电器解决方案通常是首选。
