在中压 (MV) 配电中，大多数停电可追溯到单个故障或单个维护操作，导致整个网络部分脱机。公用事业公司、EPC 承包商和工业现场业主不断回归相同的四个优先事项：保持电力畅通、快速隔离故障、允许安全维护以及在不长时间停电的情况下进行网络更改。这就是环网柜 (RMU) 的用途。中压环网柜是让配电系统作为回路而不是单一脆弱线路运行的控制点。
本页的其余部分回答了两个问题：环网柜的用途是什么，以及它与变压器有何不同。买家在变电站规划期间最常询问第二个，因为这两个项目通常并排安装，但执行完全不同的工作。直接了解这种差异决定了您所需的配置、保护方法和占地面积。

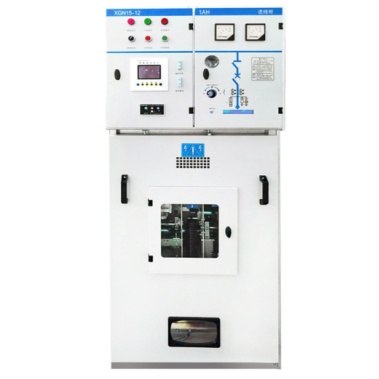

1到底 环网柜 是什么？
环 网柜 是一种紧凑型中 压开关设备， 通常用于环形（环路）或放射状配电网络。它的工作是切换、保护和隔离中压馈线，以便即使在某个部分出现故障或停止服务时网络也可以继续运行。
实际上，RMU 通常包括：
输入/输出馈线开关（通常为负载断路开关）
变压器或出线馈线的保护装置（通常是断路器或开关熔断器组合）
将接地开关安全接地以进行维护
专为满足中压安全要求而设计的电缆终端和联锁装置
不同的项目选择不同的内部技术（气体绝缘、固体绝缘、空气绝缘），但目的保持一致：安全分段和可靠的供电连续性。
2 环网柜在实际网络中的用途
目的 A：保持环网供电连续性
在环形布置中，电力可以从两个方向到达。如果某一部分发生故障，RMU 允许操作员：
隔离故障部分，并且
从环的另一侧恢复对健康负载的供电。
这就是环形网络即使在部分线路出现故障时也能让大多数客户保持活力的方式。
目的B：快速故障隔离和更安全的切换
中压故障隔离是一种有意的切换操作，而不是反复试验。 RMU 专为控制开关和清晰的隔离状态而设计。通过正确选择保护，RMU 支持：
有针对性的隔离（较小的停电区域）
减少网络其他部分的压力
更安全的维护和切换程序
目的C：为分布式基础设施提供紧凑、标准化的节点
现代配电网络比以前拥有更多的节点：工业园区、数据中心、电动汽车充电中心、可再生能源和城市变电站。 RMU 得到广泛使用，因为它们将关键开关功能封装到适合以下用途的封装中：
城市街道和紧凑型变电站
厂房周边房间
地下或亭式安装
目的 D：实现计划内维护，而无需大范围停机
在许多中压网络中，维护是不可避免的（电缆测试、升级、检查）。 RMU 支持有计划的隔离和接地，因此可以在尽量减少服务中断的情况下进行维护。
您将看到的 3种典型 RMU 配置
虽然设计有所不同，但大多数 RMU 都是通过方式数量来描述的，这意味着它们携带的功能模块的数量。常见的模式是 2+1：
2 个馈线开关（环的输入/输出）
1 种保护方式（至变压器或出线馈线）
下表将每个配置映射到它适合的用例：
环网柜配置 | 常见用例 | 为什么选择它 |
2路 | 简单的径向馈线切换 | 紧凑型隔离点 |
3路（通常是2+1） | 环路输入/输出+变压器保护 | 紧凑型变电站标准 |
4路/5路+ | 更多馈线、多个变压器、分段 | 灵活的分发节点 |
在气体、固体和空气绝缘之间进行选择
绝缘类型是买家最常后悔的决定，因为以后很难改变。气体绝缘装置终身密封，适合污染、潮湿或沿海地区。固体绝缘装置避免了气体处理，适合环境规则严格的场所。空气绝缘装置最容易检查和维修，但它们需要干净、干燥的房间。
将隔热材料与您实际拥有的房间相匹配，而不是与您计划建造的房间相匹配。如果变电站发生洪水、通风不良或靠近海岸，密封装置可以避免清洁和干燥工作，从而收回成本。每个系列的详细信息请参见我们的 气体绝缘开关设备 页面， SF6 气体绝缘 RMU 系列涵盖密封罐设计。
无论您选择哪个系列，请确认您所购买的电压等级的型式测试。 12kV 机组的证书不涵盖 36kV 机组，将其视为可转让的买家在调试时发现了这一差距。 页面 33kV 开关设备 展示了相同原理如何扩展。将声明的额定值与 在下达订单之前， IEC 标准进行比较。
绝缘是您以后无法重新考虑的一种选择。根据您所在的房间和气候来决定，然后让方式和保护方案遵循。
4 RMU 与 Transformer ：它们不是替代品
RMU 和变压器执行完全不同的工作，将它们视为替代品进行比较是我们最常看到的错误。
环网柜管理中压的开关、保护和隔离。
变压器改变电压水平，将 MV 降压至 LV。其初级和次级绕组通过磁场连接，而不是通过电气连接，因此两个电路保持彼此隔离。
在中压到低压供电方案中，您不能选择其中之一来代替另一个。您选择一个 RMU 来控制和保护中压侧，并选择一个变压器将电压降低到负载可以使用的电压。
快速对照表：环网柜与变压器
Topic | 环网柜 (RMU) | 变压器 |
主要目的 | 开关、保护和隔离中压电路 | 改变电压等级 (MV↔LV) |
它的作用 | 潮流路径和故障隔离 | 电压、电流变换 |
典型位置 | 中压配电节点、变电站、信息亭 | 变电站、配电室、底座安装 |
关键部件 | 负载断路开关、CB/熔断器、接地、联锁 | 铁芯、绕组、绝缘系统、分接开关（如果有） |
保护作用 | 馈线/变压器主机保护装置 | 受上游设备保护；可能包括温度/压力监测 |
能降级到LV吗？ | 不 | 是的 |
5 那么为什么环网柜经常安装在变压器旁边？
两者作为一个供应包工作，这就是为什么它们通常安装在一起的原因：
RMU=中压控制+安全隔离+故障管理
变压器 = 中压至低压供电
在紧凑型变电站中，RMU 可以保护变压器（例如，通过断路器或熔断器开关）并为环网提供开关点。该配对支持：
选择性保护（故障本地清除）
停电区域较小
更轻松的维护计划
负载增长时更清晰的扩展路径
6 环 网 柜能做什么变压器不能做的事情
它创建分段点
变压器本身无法隔离电缆部分或重新布线电源。 RMU 提供操作员可以信任的已定义隔离点。
支持环网运行
环网依赖于交换节点。如果没有 RMU 或类似的开关设备，就无法有效管理环网。
它集成了中压安全机制
中压开关需要联锁、可见状态和安全接地过程。 RMU 是围绕这些运营现实构建的。
它托管保护协调工具
保护协调取决于保护设备的物理位置，而不仅仅是继电器设置。 RMU 提供了实施和维护这些保护功能的标准场所。
7 个实用选择注意事项：买家通常首先决定什么
从网络和运行规则开始，然后深入到硬件：
网络拓扑和运行理念
是常开点的环形网络吗？
是径向的但需要分段吗？
切换是手动、电动还是 SCADA 控制？
B 保护方法
变压器需要保护吗？ （常见于2+1设置）
需要馈线保护吗？
应用程序需要哪些中断和接通功能？
C 安装环境
室内变电站室或室外信息亭
湿度、污染、海拔、温度范围
空间限制和电缆引入方向
D 可扩展性和生命周期服务
未来的馈线有计划吗？
需要备用方式吗？
该装置的检查和维护有多容易？
在报价环网柜之前我们要求进行现场检查
大多数报价错误都可以追溯到缺少现场数据而不是设备。发送这五件商品，通常第一遍就能收到报价。
标有规划环和常开点的单线图。
变压器额定值（kVA），以及您想要的保护理念。
输入和输出馈线的电缆类型和尺寸，包括密封套尺寸。
电缆引入方向和可用的沟渠或地板开口位置。
现场环境温度范围和污染程度。
还有一点值得明确说明：如果您的站点位于 1,000 m 以上，请在询价阶段说明。海拔高度会影响绝缘和电流降额，在工厂中考虑它比在现场纠正它要便宜得多。我们的 11kV 开关设备 系列涵盖了该任务的常见配置。如果房间狭窄或变电站位于室内，则 金属包覆开关设备 是比较的铠装选择。
当环提供关键负载时，这一点最为重要。在机场或铁路配电升级中，在运行时间内通常无法提供两小时的隔离窗口，因此必须从单个节点切换和恢复环路。驱动路数的因素是这种限制，而不是设备价格。
仅根据价格指定 RMU 时会出现什么问题
在以最低报价购买的项目上，两次失败反复出现。
第一个是尺寸过小的方式。买家为了省钱订购了一台 2 路装置，然后在两年内需要第三台馈线。在密封罐上，您无法在现场添加通路，因此整个单元都要更换。节省的时间消失，并且计划停电两次。
第二个是缺少联锁或状态指示不明确。如果操作员无法看到某一路是否接地，那么他要么会延迟切换，要么会冒险。这两种结果的成本都高于联锁装置的成本。
这两种失败都不是稀奇古怪的。通过将操作要求写入规范，而不仅仅是电气额定值，可以避免这两种情况。
在环为矿山或大型工厂供电的情况下，出错的成本不是设备。这是网络在单一路径上运行时损失的生产。当您比较报价时，这个数字值得放在您的财务团队面前，它远高于两个报价之间的差异。对于电网层面关于为何配电可靠性获得资助的背景而言， 世界银行能源部门的 工作是一个公平的参考点。
不要仅根据机柜来判断 RMU。具有相同尺寸和额定值的两个装置在联锁设计和状态指示方面可能存在很大差异，这两个细节决定了操作员在压力下切换的安全程度。
8 维护和可靠性：为什么选择 RMU 用于现代 配电
变压器是一种长寿命资产，通常设计了数十年。但 网络的可靠性 取决于隔离问题和恢复供电的速度。 RMU 通过以下方式提高网络可靠性：
更快地隔离故障电缆
更安全的计划维护
减少故障影响区
跨多个站点的一致操作流程
实时项目的结果是减少计划外停机和运营中断。在工业园区和密集的城市分布中，收益最大，在这些地方，一小时的停机时间会带来高昂的成本。
调试及移交
如果现场准备就绪，环网柜调试时间会很短；如果现场尚未准备好，环网柜调试时间会很长。仅在沟槽完成、电缆端接且接地网连接后才预订测试槽。
移交包应包含哪些内容
例行测试报告附有绝缘电阻和工频耐受结果。
联锁功能检查表，在每条路上签名。
继电保护设置，以及产生它们的协调研究。
当设计使用密封罐时，气体压力或密封记录。
保留设置文件。当以后添加馈线时，必须重新进行协调研究，并且从切换时记录的值开始。如果没有该基线，工程师就会从头开始重新推导所有内容，并且中断窗口会变长。
对质量文书工作也遵循同样的纪律。通过审核的移交包是 从第一天起就按照 ISO 9001文档控制习惯构建的移交包，而不是事后组装的。
最后的想法
环形网络的可靠性取决于管理它的交换节点。环网柜的目的是为中压配电系统提供一种紧凑且安全的方式来切换、保护和隔离馈线。这样，故障就保留在本地，计划内的维护不再导致整个网络瘫痪。变压器同样重要，但原因不同：它转换电压以服务负载。当您了解环网柜和变压器之间的区别时，规格就变得更加清晰：您根据容量和电压选择变压器，根据网络可靠性、运行安全、保护协调和未来灵活性选择环网单元。如果您正在规划新的中压节点或升级现有的配电点，并希望以实用的方式比较配置（例如2+1、多路选项和保护方案），您可以向 浙江浙贵电气有限公司了解更多信息， 并与您讨论您的应用需求和运行条件。
常问问题
1) 中压网络中环网柜的用途是什么？
环网柜的目的是切换、保护和隔离中压馈线，以便能够切断故障并通常可以从环网中的备用路径恢复供电。
2）环网柜和变压器有什么区别？
环网柜是用于开关和保护的中压开关设备，而变压器则改变电压等级（例如，中压到低压）以向负载提供可用电力。
3）环网柜只能在环网中工作吗？
不会。虽然 RMU 非常适合环形网络，但也可在放射状网络中用作需要安全隔离和操作控制的紧凑分段和保护点。
4) 如何选择用于变压器保护的 RMU 配置？
常见的方法是3路2+1 RMU（环入/环出加保护路）。最佳选择取决于馈线数量、保护原理（CB 与熔断器）以及远程控制或扩展等操作要求。
5）环网柜安装后可以添加馈线吗？
仅在某些设计上。密封储气罐在现场不能走新路。如果有可能增长，请改为在工厂订购备用方式。
6）环网柜调试需要多长时间？
一旦沟槽、电缆终端和接地完成，每个单元通常需要半天的时间。控制进度的是现场准备情况，而不是设备。
