真空断路器在高压应用中的优势

在高压电气系统领域，可靠性、安全性和效率至关重要。输配电网络需要先进的技术来确保不间断的服务，同时保持安全并最大限度地减少对环境的影响。在各种断路器技术中，真空断路器 (VCB) 作为一种高效的解决方案脱颖而出，特别是在高压应用中。它们具有低维护、耐用和环境友好等优点，使其成为全球电力系统的首选。

本文探讨了真空断路器在高压应用中的优势、其工作原理以及为什么它们对于现代电网不可或缺。

什么是真空断路器？

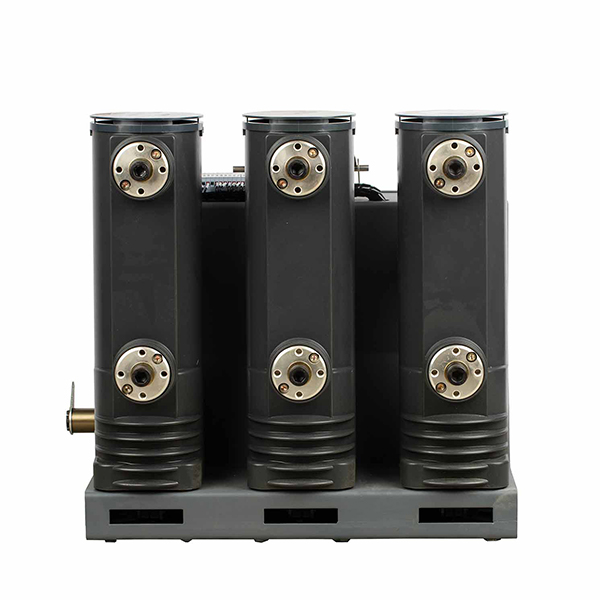

真空断路器是一种通过在真空中分离触点来中断电流的断路器。该技术主要用于中压和高压系统，因为它能够处理大电流并有效防止电弧。

当发生故障时，断路器打开其触点以中断电流。在 VCB 中，分离是在真空断续器（一个不含气体的密封室）中进行的。真空环境可防止形成持续电弧，确保快速有效的故障隔离。

真空断路器在高压系统中的优势

1. 低维护成本

真空断路器的突出优点之一是维护要求低。与油或空气断路器不同，VCB 不依赖流体或气体介质来熄灭电弧，从而消除了漏油或充气等问题。与维护相关的主要优势包括：

• 最小的磨损： 不存在气体介质可显着减少接触腐蚀，确保内部组件的使用寿命更长。

• 更少的移动部件： 具有更少机械部件的更简单的设计意味着更少的故障频率和更短的维护间隔。

• 节省成本： 维护要求的减少意味着设备整个生命周期内运营成本的降低。

2. 耐用性和寿命

真空断路器以其耐用性而闻名。其坚固性的关键在于真空灭弧室，它可确保有效熄灭电弧，同时将对触点的损坏降至最低。与耐用性相关的具体优势包括：

• 延长使用寿命： VCB 可以处理数万次操作，而不会显着降低性能，使其成为重复开关应用的理想选择。

• 耐环境条件： 它们可以在高压系统中常见的极端温度、高湿度和多尘环境中可靠地运行。

• 承受高故障电流： VCB 旨在管理高短路电流而不影响其结构完整性。

3. 环境友好

环境因素在能源领域变得越来越重要。真空断路器具有多种环保优势：

• 无有害排放： 与某些使用 SF₆（六氟化硫）（一种强效温室气体）的气体断路器不同，VCB 不会造成大气污染。

• 无液体泄漏风险： VCB 消除了漏油的风险，漏油会污染土壤和水。

• 可回收材料： 真空断路器的许多组件均由可回收材料制成，支持电力系统管理的可持续实践。

4. 灭弧效率

高压系统经常遇到严重的电气故障，需要快速有效的电弧管理。 VCB 在这方面表现出色，因为：

• 快速灭弧： 真空灭弧室创造了一个电弧几乎瞬间熄灭的环境，最大限度地减少了损坏和停机时间。

• 减少能量损失： 高效的电弧管理可减少故障中断期间的能量耗散，从而有助于提高整体系统效率。

• 改进的接触性能： 真空环境可防止触点氧化或污染，确保长期稳定的性能。

5. 紧凑的设计和空间效率

在高压应用中，空间限制通常是一个挑战。真空断路器提供：

• 占地面积更小： VCB 的紧凑尺寸使其更易于安装在有限空间中，例如开关柜或变电站。

• 轻质结构： 与油断路器相比，VCB 更轻，简化了运输和安装过程。

6. 安全特性

高压系统带来重大安全风险，但真空断路器通过以下方式减轻这些风险：

• 无爆炸操作： 真空灭弧室消除了因电弧相关压力积聚而引起爆炸的可能性。

• 优越的绝缘性能： 真空是一种极好的绝缘体，可以降低意外放电的风险。

• 操作一致性： VCB 在不同的环境和负载条件下保持一致的性能，确保所有场景下的安全。

7. 能源效率

高效的电源管理在高压系统中对于最大限度地减少损耗并保持电网稳定性至关重要。 VCB 通过以下方式提高能源效率：

• 运行能耗低： 它们运行所需的能量极少，因此适合节能系统。

• 持续电压稳定性： 高效的故障中断和电弧熄灭有助于维持整个系统稳定的电压水平。

• 与可再生能源的兼容性： VCB 有效处理可再生能源系统的波动负载，支持其并入电网。

高压系统中的应用

由于其可靠性和性能，真空断路器在高压系统中得到广泛应用。一些常见的应用包括：

1. 变电站

VCB 在确保安全高效的配电方面在变电站中发挥着至关重要的作用。它们可以保护变压器和其他设备免受故障影响，降低停电风险。

2.工业电力系统

在工业环境中，高压系统为重型机械和流程提供动力。 VCB 保护这些系统免受过载和短路的影响，确保不间断运行。

3. 可再生能源系统

随着可再生能源变得越来越普遍，VCB 越来越多地用于管理风能和太阳能发电的可变性。它们确保与现有高压电网的顺利集成。

4、城市配电

在人口稠密的地区，可靠的配电至关重要。 VCB 为城市电网提供紧凑、高效的解决方案，满足不断增长的能源需求。

真空断路器面临的挑战及其克服

虽然真空断路器 (VCB) 因其可靠性和效率而得到广泛认可，但它们确实面临着某些挑战，需要解决这些挑战才能更广泛地采用和优化功能。这些挑战虽然重大，但并非不可克服。在这里，我们详细探讨这些限制并讨论克服这些限制的实际解决方案。

1. 初始成本较高

VCB 最常被提及的挑战之一是，与空气或油基替代品等传统断路器相比，其前期成本较高。该成本源于生产真空灭弧室所涉及的先进技术、专用材料和制造工艺。对于预算有限的组织来说，这项初始费用可能会成为一种阻碍。

克服挑战：

VCB 的长期成本效益往往超过初始投资。随着时间的推移，减少维护、最小化组件磨损和更长的使用寿命使 VCB 更加经济。公用事业和工业可以实施生命周期成本分析，以证明通过减少停机时间和维护需求所实现的节省。此外，随着 VCB 采用的增加，规模经济的增加可以进一步降低生产成本，使其更容易获得。

2. 电压限制

虽然 VCB 在中压和高压应用（高达 72.5 kV）中表现出色，但其在超高压 (UHV) 系统中的有效性会降低。这种限制主要是由于在极高电压下保持真空完整性和灭弧方面面临的挑战，这需要更复杂的设计。

克服挑战：

持续的研究和开发对于扩大 VCB 的电压范围至关重要。真空断续器材料和设计的创新（例如多室断续器）可以实现更高的电压处理。制造商、学术机构和研究实验室之间的合作可以加速这一领域的突破，为 VCB 在特高压应用中的应用铺平道路。

结论

真空断路器是现代高压电力系统的基石，在安全性、可靠性和效率方面具有无与伦比的优势。它们的低维护要求、耐用性和环境友好性使其成为从变电站到可再生能源集成等各种应用的理想选择。

随着对强大且可持续的电力解决方案的需求不断增长，真空断路器将继续在塑造电力基础设施的未来方面发挥关键作用。通过了解它们的优势并投资采用它们，工业和公用事业可以确保更安全、更环保、更可靠的配电系统。
