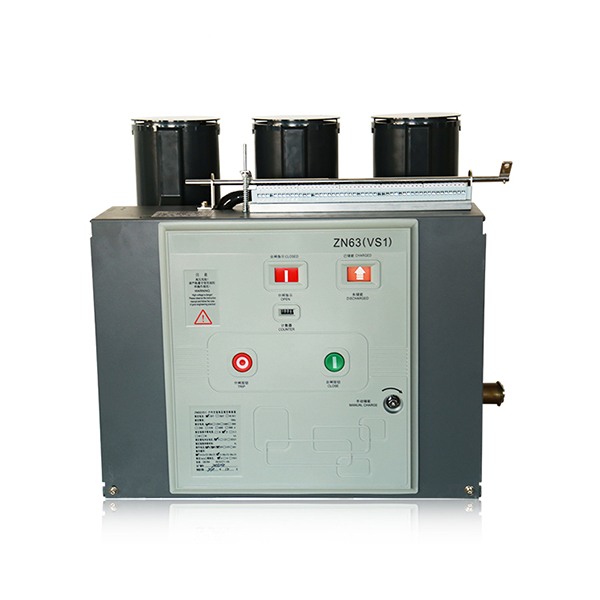

真空断路器:基础知识和工作原理

真空断路器 (VCB) 是现代电气系统中必不可少的设备。它们的设计目的是在发生过流或短路等故障时安全地中断电流。 VCB区别于其他类型断路器的主要特点是它采用真空作为绝缘介质,这使得它能够有效地熄灭电弧,保护电气设备。本文将深入介绍真空断路器的工作原理、组成、优点和应用,以及它在电力系统、工业设备、建筑电源、轨道交通、可再生能源、以及石油和天然气行业。


什么是真空断路器?

断路器是一种保护装置,设计用于在电气系统出现故障时中断电流。这通常是由于过流、短路或电压波动等情况造成的。当断路器跳闸时,它会断开电源,以防止损坏电气系统和任何连接的设备。

真空断路器 (VCB) 是一种断路器,它使用真空来熄灭操作过程中触点分离时形成的电弧。真空环境是优良的绝缘体,使真空断路器能够快速抑制电弧,使系统恢复到安全状态。

与使用空气、油或 SF6 气体进行绝缘的其他类型断路器不同,VCB 采用真空作为介电介质。这使得它们更高效、更安全、更环保,因为它们不会释放有害气体或需要经常维护。


真空断路器的组件

VCB 由几个关键组件组成,这些组件协同工作以确保有效运行:

  • 固定触点:这是电流流过的固定部分。无论电路开路还是闭合,它都保持在原位。

  • 动触点:动触点连接到电气负载。在操作期间,活动触点远离固定触点以中断电流。这就是产生必须熄灭的电弧的原因。

  • 真空灭弧室:真空断路器的心脏是真空灭弧室,负责熄灭电弧。电弧在固定触点和活动触点之间形成,并在真空灭弧室内部发生时迅速熄灭。

  • 执行机构:负责移动可动触点。当发生故障时,执行器机构被触发,将触点拉开并开始形成电弧,随后电弧被真空熄灭。


真空断路器的工作原理

当电气系统检测到故障(例如过流或短路)时,VCB 开始运行。在传统断路器中,这种故障通常是通过热或磁脱扣机构来检测的。当系统跳闸时,活动触点与固定触点分离,产生电弧。

这种由空气或金属蒸汽电离产生的电弧如果不迅速熄灭,可能会对电气元件造成严重损坏。然而,在 VCB 中,电弧是在真空环境中形成的。真空是一种高效的介电介质,这意味着它不允许电弧自行维持。一旦电弧形成,真空灭弧室就会吸收电弧的能量,几乎立即将其熄灭。

真空灭弧室的作用在这里至关重要,因为它允许电离粒子凝结在触点表面,从而快速恢复系统的介电强度。这种快速灭弧确保电路能够在短时间内恢复到安全状态。


真空断路器的构造

VCB 的结构与其他类型的断路器类似,但它们采用真空灭弧室代替传统的绝缘介质。主要组成部分包括:

  • 电弧室:灭弧室由钢制成,装有固定触点、活动触点以及真空灭弧室。该室设计用于在故障情况下容纳和控制电弧。

  • 绝缘容器:触点和灭弧室封闭在由玻璃或陶瓷等材料制成的绝缘容器中。该容器是真空密封的,确保内部环境保持无空气,否则电弧将持续存在。

  • 接触材料:固定触点和活动触点通常由铜铬合金或铜铋合金等优质材料制成。这些材料可确保有效的导电性,同时还能承受电弧形成过程中产生的高温。


真空断路器的优点


安全
与传统断路器相比,真空断路器 (VCB) 的主要优势之一是其固有的安全性。与充油或气体绝缘断路器不同,VCB 不依赖可燃材料来熄灭电弧。例如,如果油泄漏或失效,充油断路器将面临重大的火灾或爆炸风险。同样,气体绝缘断路器(例如使用 SF6 气体的断路器)如果气体泄漏,可能会造成环境和安全风险。另一方面,VCB 使用真空来熄灭电弧,从而消除了火灾或爆炸的可能性。真空为系统和操作人员提供了更安全的环境,确保工业、住宅和配电环境中提供更可靠的保护。


低维护成本
VCB 的另一个主要优点是维护要求低。传统断路器,尤其是充油式断路器,需要定期维护以检查石油或气体的状况,并确保密封件和其他部件的完整性。然而,真空技术大大减少了这些担忧。由于真空灭弧室被密封并免受外部环境影响,因此它不会像石油或天然气那样随着时间的推移而降解,因此需要很少的维护。因此,VCB 的使用寿命更长,维护成本更低,随着时间的推移,这可以为工业和电力公司节省大量资金。


高效灭弧
VCB 在灭弧方面也非常有效,这是断路的关键挑战之一。当发生故障且电路中断时,触点之间会形成电弧。断路器内部的真空介质是一种非常有效的电介质,可以迅速熄灭电弧。真空的高介电强度使其能够快速中断电流,最大限度地减少对系统的损坏并防止电气火灾或设备退化。这种快速灭弧确保断路器可以快速复位,减少停机时间并提高电气系统的整体效率。


环保
与 SF6 气体绝缘断路器相比,真空断路器是一种更加环保的选择。高压断路器中常用的 SF6 气体是一种强效温室气体,如果泄漏到大气中会对环境造成危害。从生态角度来看,这使得 SF6 气体绝缘断路器不太理想。然而,VCB 不依赖任何气体或化学品,而是使用真空,这意味着它们不会排放有害气体或污染物。这使得 VCB 成为对环境更安全的选择,有助于实现可持续且环保的电源管理解决方案。随着行业和政府转向更环保的技术,向 VCB 的转变变得更加突出。


结论

真空断路器是保护各行各业电气系统的重要设备,包括电力系统、工业应用、建筑、轨道交通、可再生能源以及石油和天然气行业。它们能够快速、安全地熄灭电弧,并且使用寿命长且维护需求低,使其成为中压和高压应用的可靠选择。

对于那些寻求高质量和可靠的真空断路器的人来说,巨人电气提供了广泛的解决方案,旨在满足各个行业的需求。欲了解更多信息,请访问 www.giant-electric.com 立即探索我们的产品并联系代表。
