在复杂的工业配电领域，工程决策通常归结为一个单一的关键冲突：初始资本支出 (CapEx) 和长期运营支出 (OpEx) 之间的权衡。虽然固定安装设计可以在施工期间立即节省成本，但它们通常需要整个系统关闭以进行日常维护。这就是 抽出式开关设备 从根本上改变了这个方程式的地方。
抽出式开关设备不仅仅是安装在轮子上的断路器。它是一个复杂的、基于底盘的系统，专为零停机环境而设计。与固定系统不同，这些系统可以实现独特的物理隔离，并可以安全地提取有源组件，而无需断开主母线的电源。此功能将维护策略从被动停机转变为主动、连续操作。
本指南探讨了这些系统背后的工程力学，特别是关键的三位逻辑。我们还将分析实施的隐性成本（例如增加的 SCADA 影响），并评估与固定系统相比的安全权衡。通过了解这些细微差别，设施经理和工程师可以确定抽出式技术的溢价是否与其运营目标相符。
运行连续性： 抽出式装置允许在不切断主母线电源的情况下对各个电路进行维护，从而将 MTTR（平均修复时间）从几小时缩短至几分钟。
测试功能： 在主电源机械断开时测试次级控制电路的独特功能。
成本现实： 较高的前期资本支出和增加的 SCADA I/O 要求被长期灵活性和减少的停机成本所抵消。
安全协议： 依赖于可见的断点和联锁；需要特定的闭门操作协议，以减轻货架期间的电弧闪光风险。

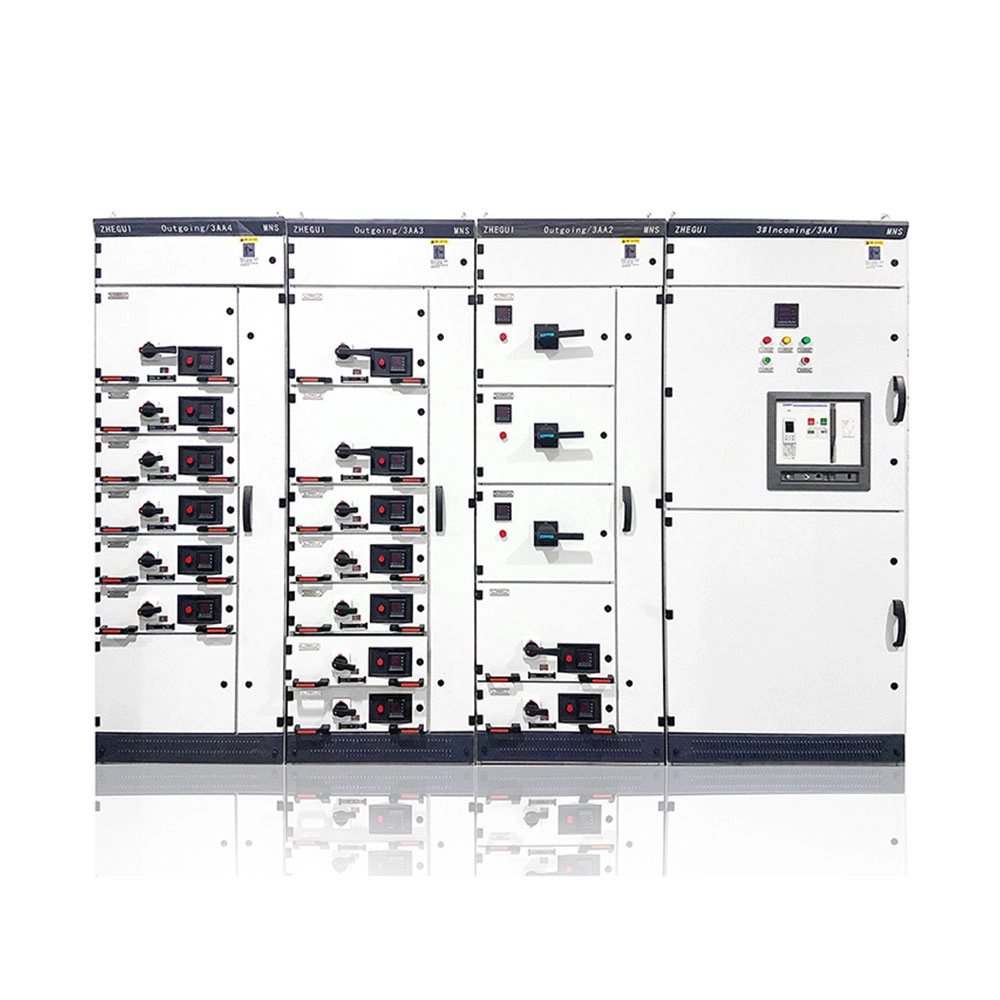

为了充分理解这项技术的价值，我们必须看看外壳的内部。的典型特征 抽出式开关设备 是其由两部分组成的结构。它由连接母线和电缆的固定框架（支架）和固定断路器和辅助部件的移动部分（卡车或盒式）组成。这种分离允许活动单元移动，而外壳保持静止。
卡车机构安装在底盘内的精密导轨上。它利用伸缩导轨或蜗轮齿条机构来移动断路器与主电源插头的接触和脱离。这种运动不是任意的；它遵循严格的机械逻辑，旨在确保操作员安全和系统完整性。
核心工程优势在于断路器可以在底盘内占据三个不同的位置。了解这些位置对于安全操作至关重要：
维修位置： 断路器完全摇入。主电源触点与母线接合，辅助控制电路已连接。该系统已完全运行并承载负载。
测试位置： 这是抽出式设计的独特之处。主电源触点以机械方式断开，形成安全气隙。然而，次级辅助触点保持连接。这使得工程师能够测试保护继电器、逻辑控制和跳闸机制，而不会使系统面临高压风险。
隔离/撤回位置： 设备已完全挂出。主电源和辅助电路均断开。断路器和母线之间存在可见的物理隔离（气隙）。在此位置，设备可以安全地进行提取、检查或维护。
该架构的一个显着工程优势是消除了上游隔离开关。在固定开关设备中，法律和技术上都需要一个单独的隔离开关（隔离器），以确保断路器维修之前的安全。抽出式装置将此功能直接集成到其机械装置中。
摇出断路器的行为会产生必要的隔离距离。百叶窗自动下降以覆盖带电母线触点，形成 IP2X 或更高的屏障。这种集成隔离简化了单线图并减少了面板内的元件数量。
在固定式设计和抽出式设计之间进行选择，绝非绝对意义上的更好。它是将设备与应用的关键性相匹配。以下框架强调了影响此决定的技术差异。
| 特点 | 固定式开关柜 | 抽出式开关柜 |
|---|---|---|
| 隔离方法 | 需要单独的上游隔离开关。 | 通过机架机制实现整体隔离。 |
| 维护影响 | 经常需要母线停机；更长的停机时间。 | 热插拔潜力；母线仍然带电。 |
| 空间与密度 | 需要隔离器维护间隙。 | 更高的密度；每列多个进料器。 |
| 成本概况 | 降低资本支出；更高的运营支出（停机时间）。 | 资本支出更高；降低运营支出（连续性）。 |
固定系统依靠单独的组件来保证安全。如果固定断路器发生故障，技术人员必须打开上游隔离器。在许多紧凑设计中，该隔离器与母线共用一个隔室，强制该母线部分完全关闭。 抽出式开关设备 解决了这个问题，它允许物理移除故障单元，同时电路板的其余部分不间断地嗡嗡作响。
与直觉相反，抽出式系统通常可以实现更高的功率密度。固定系统需要物理空间供技术人员使用工具和松开母线。利用即插即用底盘的抽出式单元可以以更高的密度垂直堆叠（例如，单个电机控制中心列中最多可容纳 36 个模块），因为正面访问本质上更容易。
场景 A：固定应用。 考虑一栋商业办公楼。电力至关重要，但维护工作可能会在夜间进行。 “安装即忘记”方法在这里发挥作用。固定断路器的成本较低是有道理的，因为计划停机的成本可以忽略不计。
场景 B：可撤回的申请。 考虑一个数据中心或石化炼油厂。将生产线或服务器大厅停止一小时的成本通常超过开关设备本身的价格。在这里，15 分钟内更换磁带的能力证明了溢价是值得的。
虽然运营效益显而易见，但其财务影响需要仔细审查。总拥有成本 (TCO) 计算涉及平衡资本支出溢价和运营灵活性。
由于底盘和百叶窗的机械复杂性，抽屉式系统的初始价格较高。然而，聪明的投资者会利用备用单位策略。您可以在初始构建过程中安装空机箱（支架）——这是一种相对低成本的项目。随着几年后负载需求的实现，您购买有源断路器装置。这推迟了很大一部分资本投资。
此外，在货架上保留一个备用断路器模块可以为整个设施提供一份保险。如果馈线跳闸并且断路器发生故障，维护团队可以立即插入备用电源，恢复供电，同时在工作台上修复故障装置。对于固定类型来说，这种即插即用功能是不可能的。
采购过程中经常忽略一个技术警告：自动化成本。固定断路器可能只向 PLC 发送三个信号：断开、闭合、跳闸。
相反，抽出式单元会生成大量状态数据。 SCADA 系统需要知道断路器是否处于维修、测试或断开位置。它监视接地开关的状态和弹簧机构的准备情况。这极大地增加了 PLC 或 DCS 上的 I/O 点数。设施必须为处理这种数据密度所需的额外自动化硬件和编程时间做好预算。
安全性是可抽出式技术的首要论据，但它也带来了操作员必须管理的特定风险。
电气安全在很大程度上依赖于确定性。当操作员取出可抽出式单元时，他们会看到物理间隙。断路器已从面板上明显移除。这种视觉分离提供了任何软件指标都无法比拟的心理和物理保证。在任何人接触工具之前，它都会确认电路已死亡。
我们必须承认移动部件的风险状况。电弧闪光的最高风险通常发生在电源触点的连接或断开期间（即摇入的确切动作）。如果对准不良或绝缘受损，则移动可能会触发故障。
为了缓解这种情况，现代标准要求 进行闭门操作。 操作员切勿在柜门打开的情况下放置断路器。该机构应允许曲柄通过一个小端口插入，将重型钢门保持在操作员和潜在爆炸之间。先进的设施使用远程货架系统，使操作员能够完全站在弧闪边界之外。
复杂性会带来失败点。固定断路器用螺栓固定；它不动。可抽出式装置依赖于百叶窗、导轨、润滑脂和机械联锁装置。如果导轨弯曲或油脂变硬，设备可能会卡住。定期维护底盘机构（而不仅仅是电气触点）对于确保系统在需要时正常工作至关重要。
选择 抽出式开关柜的供应商时，请验证以下机械和电气特性：
联锁稳健性： 测试机械联锁。如果触点闭合，则物理上不可能将断路器装入。如果断路器未处于隔离位置，则不可能打开门。
母线灵活性： 如果您的设施需要高冗余，请询问系统是否支持双母线配置。这允许您在两个不同的总线源之间切换单个断路器。
更换速度： 进行时间和运动测试。经过培训的技术人员应该能够在 15 分钟内将有故障的磁带更换为备用磁带。
标准合规性： 确保根据 IEC 61439（低压）或 IEC 62271（中压）进行设计验证，特别是关于内部电弧遏制。
抽出式开关设备代表了关键电力连续性的行业标准。虽然与固定替代方案相比，它带来了更高的复杂性和前期成本，但它在维护和操作方面提供了无与伦比的灵活性。在不完全关闭系统的情况下隔离、测试和更换单元的能力是现代工业流程的重要保障。
对于可以接受夜间停机的非关键商业负载，固定式开关设备仍然是有效且经济高效的选择。然而，对于数据中心、流程工业和关键基础设施来说，对可抽出式技术的投资不仅仅是为了方便，而是运营弹性的战略要求。
答：主要区别在于安装机制。固定式断路器直接用螺栓固定在母线和框架上，需要工具和母线断电才能拆卸。抽出式（可抽出）断路器位于底盘或支架内。它们使用机架机构以机械方式连接或断开电源，从而无需关闭主系统即可轻松拆卸和维护。
答：一般来说不会。可抽出机构本身充当断开装置。当断路器处于断开或隔离位置时，它会产生满足安全隔离标准的可见物理气隙。相反，固定式断路器通常需要单独的上游隔离开关，以确保维护期间的安全。
答：维护计划取决于环境，但制造商通常建议每 1 到 2 年检查和润滑一次货架导轨、百叶窗和主触点组。在多尘或腐蚀性工业环境中，此频率应增加。干燥或污染的油脂是货架故障的常见原因。
答：改造极其困难，而且通常成本高昂。底盘、母线排列和百叶窗机构需要固定面板所缺乏的特定机柜深度和内部结构。如果您预计将来需要可抽出功能，那么在初始施工阶段安装可抽出式支架会更有效。
