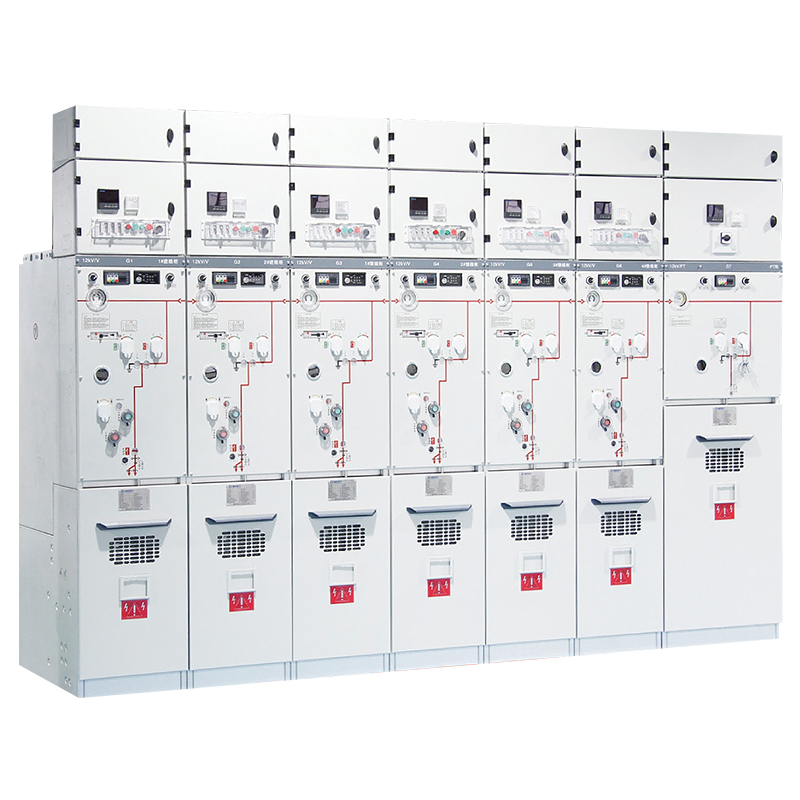

电力用户很少通过图表来判断配电网。他们通过当电缆需要工作或发生局部故障时重要设备是否继续运行来判断。这种实际期望解释了环网柜 (RMU) 的重要性。 RMU 安装在中压节点，为操作员提供馈线和变压器之间的受控开关、保护和隔离点。它不产生电力或取代变压器；它使分发路径更易于管理。本文解释了该值的来源、它如何影响项目决策以及买家在指定 RMU 之前应检查哪些内容。
环网柜通过选择性地切换和隔离中压网络的各个部分来支持供电连续性。
它的价值来自于系统布置、保护配合、操作程序和所选配置，而不仅仅是面板的数量。
负载断路开关、断路器或熔断器开关组合、接地设施、电缆终端和联锁装置协同工作以支持安全操作。
在空间有限且停电会造成运营、安全或商业后果的情况下，RMU 开关设备通常很有价值。
智能电网功能可以提高可见性和控制力，但远程操作应围绕公用事业的保护、通信和网络安全要求进行设计。

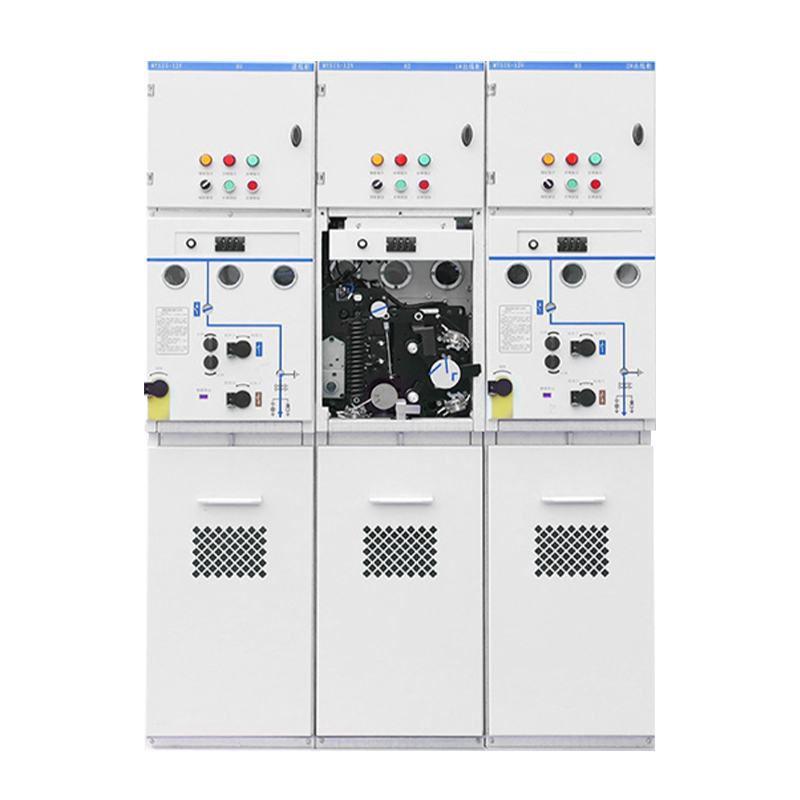

环网柜是紧凑型金属封闭中压开关设备，用于连接、开关、保护和隔离配电系统的各个部分。在典型的环形布置中，可以从两个方向向一个站点或一组变电站供电。该网络通常以常开点运行，而不是作为永久闭环运行，因此操作员可以控制故障级别并避免意外的循环电流。如果一个电缆部分出现故障或故意停止服务，切换可以隔离受影响的部分，并在网络设计允许的情况下从可用侧恢复健康负载。
这种区别很重要。仅靠 RMU 并不能保证不间断供电。第二个可行的电源、正确额定的电缆、选择性保护、切换机构和批准的恢复程序都是必需的。 RMU 提供的是对网络进行分段的物理和操作手段。如果没有适当的交换节点，环只是电缆布局；当条件发生变化时，很难安全运行。
在放射状网络中，相同的设备仍然有用。 RMU 可以创建定义的馈线隔离点、保护变压器分支或在输入电源和下游设备之间提供紧凑的接口。弹性效益通常与真正的交替馈电环不同，但安全隔离和有组织的馈电控制仍然有意义。这就是为什么规范应该从网络的操作理念开始，而不是假设每个三路单元都有相同的目的。
要更广泛地了解产品格式和可用配置，读者可以查看 Giantele 的 环网柜系列。类别背景很重要，因为中压节点必须与其电压等级、电流、故障责任、保护概念、安装环境和电缆布置相匹配。
当允许本地事件影响更大的区域时，大多数分发中断都会变得昂贵。电缆损坏、绝缘问题、计划的终端更换或变压器侧故障可能需要部分馈线停止运行。通过协调的分段点，操作员可以识别受影响的部分，打开所需的通道，根据批准的程序进行接地，并在存在替代供应路径的情况下保留未受影响的部分。
这是对配电网络可靠性的主要贡献：RMU 有助于限制事件的范围。它不能替代保护研究或现场操作规则。相反，它实现了这些工程活动定义的切换和隔离决策。对于保护设置不合适、短路能力不足或切换权限不明确的系统，仅通过添加远程控制是无法变得可靠的。
同样的原理可以改善计划维护。如果网络和程序允许，操作员可以隔离工作区，而不是为了对某一部分关闭整个下游区域的电源。潜在的好处是健康负载的连续性以及维护团队更清晰、更安全的工作边界。在依赖该优势之前，项目团队应确认单线图、反馈限制、备用路线的负载能力以及现场的锁定、标记和接地做法。
RMU 最好理解为集成组件而不是通用机柜。内部布局各不相同，但有几个功能元素是通用的。
功能元件 | 系统角色 | 规格问题 |
|---|---|---|
进出料路 | 连接电缆段并允许分段 | 现在和扩建后需要多少个电缆槽？ |
负载断路开关 | 在规定条件下接通或断开额定负载电流 | 需要什么切换任务和操作机构？ |
断路器或开关熔断器方式 | 为变压器或馈线提供保护路径 | 适用哪种保护理念和协调研究？ |
接地开关和联锁装置 | 支持受控、可见管理的安全工作流程 | 如何记录关键联锁装置和操作顺序？ |
电缆室和终端 | 提供中压电缆系统的接口 | 连接器类型、电缆尺寸、屏蔽和测试访问是否兼容？ |
保护、指示和控制装置 | 按照规定检测、指示或传达条件 | 本地指示是否足够，或者是否需要监控或远程就绪设计？ |
负荷断路开关特别容易被误解。它的目的是在其额定负载范围内接通和分断负载电流；它并不自动与带有保护继电器的断路器相同。当变压器保护、馈线保护或故障清除职责需要时，项目可以使用断路器方式或适当协调的熔断器开关组合。正确的选择取决于变压器额定值、浪涌行为、保护选择性、公用设施实践和维护策略。应由合格的电气工程师确认，而不是仅根据熟悉的面板图案进行选择。
接地功能和机械或电气联锁同样重要。它们支持操作员无法随意进入电缆室或执行冲突的开关操作的顺序。他们的设计必须符合现场的操作程序。因此，良好的采购讨论包括如何操作、测试、维护和释放设备，而不仅仅是其电压和路数。
在传统的径向供料器中，下游客户通常依赖于一条上游路径。如果该路径不可用，下游部分将保持断电状态，直到切换或修复创建替代路径。环形中压配电网为规划者提供了另一种选择：两个馈线方向可以为路线周围的节点提供服务。在正常情况下，该方案可能有一个开路点，但在操作员隔离故障部分并移动开路点后，可能会重新提供健康部分。
恢复逻辑可以用明文表达为：可用的健康负载能力必须大于或等于隔离后转移的负载。这种简单的关系凸显了一个经常被忽视的约束。如果剩余的电源、变压器或电缆线路无法承载传输的需求，则第二个电缆方向是不够的。工程师还需要考虑启动电流、多样性、未来负载、电压降、故障级别以及任何不能容忍短暂中断的过程负载。
对于城市支线、商业开发、工业园区、交通设施和大型住宅区，其优势在于运营灵活性。如果对电缆弯曲空间、通道、通风或环境条件、土建工程和安全接近距离进行评估，密集的场地也使紧凑型设备具有吸引力。目的不是让网络看起来更复杂。它是为故障隔离和计划工作创建实用的选项。
环网柜和变压器通常安装在一起，但它们的功能不同。变压器改变电压以适应下游系统。 RMU 管理中压电路路径并提供开关、隔离和指定保护方案的位置。将它们视为替代方案会产生薄弱的规范，因为它忽略了它们在分发节点上的合作方式。
例如，常见的布置包括两个环路和一个变压器保护路。两个环路连接环路的传入和传出部分。保护方式通过熔断器开关组合或断路器装置连接变压器分支，根据应用进行选择。这通常称为 2+1 配置，尽管实际的机械设计和命名约定因制造商而异。较大的节点可能需要额外的馈线、计量、总线分段或不同的保护布置。
Giantele关于 环网柜用途的现有指南 进一步阐明了环网柜开关任务和变压器电压转换之间的区别。项目团队还应考虑与关系 中压开关设备的：环网单元是用于特定配电节点任务的紧凑型开关设备解决方案，而中压开关设备涵盖更广泛的组件和保护装置系列。
现代配电项目越来越多地要求故障指示、电机操作、电压或电流传感、远程状态、事件记录和通信接口。这些功能可以帮助操作员定位异常情况并更有效地执行批准的切换。当建立数据质量、所有权和响应程序时，它们还可以支持基于状态的维护和网络自动化。
然而，智能 RMU 应按用例指定。没有最终确定的通信协议、没有经过批准的控制理念以及没有负责任的监控团队的远程就绪面板可能会增加复杂性，但不会增加价值。问题应包括：当地需要哪些适应症？哪些信号必须到达 SCADA 或其他平台？谁可以发出远程命令？联锁在控制系统中如何表示？辅助电源或通讯中断时会发生什么？如何管理访问控制和网络安全？
答案可能包括从本地故障指示器到完全集成的配电自动化方案。持久的原则是数字功能应该加强已经为物理网络定义的保护和操作流程。
从单线图开始。确定电源、馈线方向、变压器分支、常开点、关键负载和预期扩展。然后根据实际控制性能的条件选择设备：额定电压、额定电流、绝缘水平、短时和峰值耐受能力、接通和分断负载、需要时的内部电弧考虑因素、外壳环境、电缆接口以及适用的标准或公用设施规范。
其次，树立保护理念。变压器分支在一种应用中可能需要熔断器开关组合，而在另一种应用中可能需要具有继电保护的断路器。馈线保护可能需要不同的传感、选择性或通信。不要将保护视为机柜配置后选择的附件。它塑造了配置本身。
然后检查生命周期操作。该位置是室内、室外、地下、沿海、多尘、炎热、潮湿还是受限制进入？人员能否安全操作设备？是否需要备用方式？维护人员依赖哪些测试点、指示或监控？需要哪些培训和文件？一个看似紧凑的解决方案只有在其整个使用寿命期间保持可访问性和可理解性时才算成功。
浙江浙贵电气有限公司可以支持围绕配置要求进行早期技术对话，而最终设计应以项目规范和合格的工程审查为基础。对于优先减少 SF6 使用的项目，该网站还提供了 不含 SF6 的环网柜选项 ，可以根据项目的绝缘、环境和操作要求进行讨论。
通常在可靠性、紧凑性和清晰的开关边界融合的情况下选择 RMU。在城市网络中，它们帮助在有限的空间内建立可控的馈线节点。在商业建筑和购物中心，它们可以支持上游 MV 分配安排，其中连续性计划非常重要。在工业工厂中，他们可以将工艺区域、变压器或馈线部分分开，这样局部问题就不会自动决定全厂范围的响应。在可再生能源或基础设施项目中，它们的相关性取决于拓扑、电网接口和所需的保护协调。
任何申请均不应被视为自动批准。例如，远程室外位置可能有利于特定的外壳和监控方法，而高密度室内变电站可能由访问、间隙、消防策略和电缆布线进行管理。沿海地点可能需要适合其环境的材料和密封选择。该决定应与实际服务条件挂钩，而不是照搬不同气候或网络安排下的项目。
环网柜的本质重要性在于配电节点的控制。它为中压系统提供了定义的开关、隔离、保护位置，并且在网络设计时还可以从备用方向恢复正常负载。这一功能可以减少故障和计划工作的影响，但前提是环网柜、电缆网络、保护设置、操作程序和负载容量被设计为一个系统。
最佳规范从网络的需求开始：关键负载、可用的供电路径、所需的保护、环境以及人们操作和维护设备的方式。做出这些决定后，RMU 就不再是紧凑型开关设备了。它成为实现更安全、更具弹性的中压配电的实用工具。
不会。它特别与环形分布相关，但它也可以在径向布置中提供紧凑的开关、隔离和保护功能。连续性优势取决于实际的网络拓扑和可用的备用供电路径。
不会。它可以帮助限制受故障或维护活动影响的区域，但恢复取决于故障位置、保护协调、电源容量、电缆状况、操作程序以及是否有其他合适的供电路线可用。
RMU 控制中压电路路径并提供开关、隔离和指定的保护接口。变压器改变系统之间的电压。它们通常在同一分发节点一起工作。
这取决于保护协调、变压器特性、故障清除要求、公用事业实践、选择性以及所需的控制或监测水平。应通过保护研究和工程规范确定。
一些配置可包括电机操作、传感、通信和远程控制功能。远程操作只能通过明确的控制理念、权限模型、联锁、通信设计和网络安全方法来实施。
提供单线图、额定电压和电流、故障值班要求、路数和类型、变压器详细信息、保护要求、电缆接口、安装环境、标准、所需监控以及未来扩展预期。
