环网柜的目的是为中压配电系统提供馈线开关、保护和安全隔离的控制点。在环形配电系统中，该功能可以帮助运营商分离故障电缆部分，并在网络具有足够容量时从另一个方向恢复正常负载。在径向布置中，相同的紧凑型开关设备可以建立清晰的变压器或馈线接口。因此，其目的是可操作的，而不仅仅是物理上的：RMU 有助于将电源路线转变为可以按规则进行保护、维护和重新配置的系统。
RMU 的主要用途是中压下的受控开关、保护和隔离。
在环形配电系统中，它支持系统设计允许的故障分段和负载转移。
RMU 不转换电压；它补充了变压器的功能。
所需的配置遵循单线图和保护原理，而不是通用的机柜布局。
安全结果取决于合格的设计、批准的操作程序、联锁装置和经过适当培训的人员。
简单的答案是，环网柜管理中压电力到达变压器和下游负载的路径。它允许操作员或授权的自动化系统以定义的方式连接、断开、保护和隔离这些路径。这就是环网柜开关柜的核心目的。
更完整的答案对买家更有用。配电涉及正常负载、计划维护、电缆故障、变压器问题、未来扩展以及设施运行方式的偶尔变化。 RMU 提供了一个紧凑的位置，可以通过选定的开关和保护功能来处理这些情况。它可能包括进线和出线环路、变压器分支、接地设施、电缆室、联锁、本地指示以及可选的监控或远程控制硬件。
环网柜不应作为可靠性的普遍保证而出售。它是协调电力系统的一部分。如果发生故障，系统性能仍然取决于保护设置、电缆额定值、替代电源容量、操作员响应和公用设施规则。设备很重要，因为它提供了安全执行系统计划所需的设备边界和切换手段。
在中压配电中，馈线不仅仅是通电或不通电的导体。它是可能需要分段、检查、扩展或恢复服务的运营安排的一部分。环网柜创建可根据单线图和程序进行操作的已定义馈线方式。
在典型的环形布局中，两个环路将节点连接到两个电缆方向。正常情况下，运营商可以通过指定的常开点来运行网络。当电缆部分需要工作时，操作员可以打开所需的开关，验证预期的隔离，应用批准的接地程序，并建立安全工作边界。如果系统的其余部分可以接受转移的负载，则健康部分可以保留或通过备用方向返回服务。
这就是为什么馈线切换对于 RMU 目的至关重要的原因。它允许配电工程师将较大的网络划分为可控部分。它还使未来的扩展更加有序，因为可以根据已知的开关和保护结构来评估新的负载或变压器分支，而不是作为临时连接添加。
故障分段是在适当的网络中使用 RMU 的最重要原因之一。理想情况下，电缆故障应在保护协调允许的范围内尽快、有选择性地与配电系统的健康部分隔离。 RMU 提供开关和保护接口，通过它们可以隔离受影响的部分。
实际顺序因系统而异，并且必须遵循批准的操作程序。从广义上讲，保护装置可以检测异常情况；受影响的馈线或变压器支路按设计断开；操作员确定故障部分；并且切换隔离该部分。如果该源路径可用并且经过充分评级，则可以从备用侧向健康区域供电。设备本身并不能确定反馈是否安全。工程和操作规则确实如此。
对于大面积停电会带来不便之外后果的设施来说，这一目的很重要。示例包括流程区域、商业综合体、水处理资产、医院、数据相关设施和公共基础设施。这些站点之间的确切连续性要求差异很大，因此在未检查关键负载计划和允许的恢复时间的情况下，切勿复制 RMU 配置。
许多环网单元包括配电变压器的专用方式。这并不是因为 RMU 和变压器执行相同的工作。他们的角色是互补的。变压器将中压变为下游设备使用的较低电压； RMU 在变压器分支上提供中压开关、隔离和选定的保护装置。
根据项目的不同，该布置可以使用熔断器开关组合或带有保护继电器的断路器。两者都不是自动优越的。基于熔断器的方法可能适合某些变压器应用，而在应用特定保护功能、设置、远程操作或协调要求的情况下可能需要断路器方法。决策应遵循变压器数据、浪涌行为、故障级别、保护研究、公用设施要求和可维护性。
问题 | 为什么它会影响 RMU 用途 |
|---|---|
变压器作用于什么负载？ | 临界和负载行为影响保护和恢复规划。 |
变压器的额定值和连接方式是多少？ | 这些输入会影响合适的保护方法和电缆接口。 |
上下游是否需要选择性协调？ | RMU的保护方式必须与更大的保护方案相配合。 |
是否需要远程指示或控制？ | 所选的布置可能需要传感、辅助电源或通信。 |
未来变压器是否会扩建？ | 现在，备用容量或不同的配置可能更合适。 |
重要的采购经验是，RMU 应指定为变压器节点的一部分，而不是作为断开连接的产品类别。这使得电压转换决策和中压开关/保护决策保持联系，而不会混淆它们的不同功能。
维护是电气系统所有权的正常组成部分。电缆、终端、变压器和开关设备需要在不同时间进行检查、测试、维修或扩展。环网柜有助于为此类工作建立可控的隔离边界。其开关装置、接地设施、接入装置和联锁装置旨在支持定义的安全顺序。
安全隔离绝不只是机械动作。它需要授权人员、经过验证的开关时间表、隔离所有相关源（包括潜在的反馈）、按照程序进行测试、在需要时应用接地、上锁和标记以及与工作团队的清晰沟通。 RMU 的设计应使所需的顺序易于理解并防止操作错误，但它不能取代有效的现场规则。
联锁装置值得特别注意。它们可以防止门或隔间在不安全的开关位置打开或防止冲突的操作。操作逻辑需要与实际维护流程相匹配。买家应尽早询问操作说明、联锁图、测试和调试要求以及培训需求，以影响配置。
空间通常是城市变电站、工业房间、预制亭和公用设施馈线点的设计限制。环网柜旨在将多种配电功能封装到一个紧凑的中压开关设备组件中。与更大的单独组装的解决方案相比，这可以简化物理布置，具体取决于所需的间隙、电缆布线、访问和现场条件。
应该诚实地评估紧凑性。机柜占地面积只是安装的一部分。电缆弯曲半径、连接器接入、操作空间、后部或前部维护要求、通风或环境规定、运输路线、基础、吊装和未来更换都必须考虑在内。适合图纸但无法在实际房间中安全端接或维护的单元并不是成功的紧凑型设计。
Giantele 的 中压开关设备解决方案 使 RMU 成为更广泛的中压设备选择。当项目有更复杂的馈线、计量或保护需求而紧凑型环网装置无法合理满足时，更广阔的视野会很有帮助。
电气系统很少保持静态。商业站点增加了建筑物，工厂增加了生产线，或者公用设施网络获得了新的负载。环网单元可以通过提供可识别的馈线位置和可以在进行更改之前进行研究的系统结构来支持有序扩展方法。
载荷传递常常被描述得过于随意。实际上，它必须满足一个简单的检查：备用路径的可用容量必须大于或等于要传输的负载。即使如此，工程师也必须检查电压降、变压器能力、紧急负载优先级、电缆额定值、电机启动、故障级别和保护协调。 RMU使切换变得可行；并没有扩大上游供应能力。
在规划未来的增长时，仅在适合实际扩展场景的情况下才包括备用路径。当备用馈线位置的额定值、电缆路线和保护集成有目的时，它就很有价值。否则，模块化或替代配置可能更明智。项目应记录假设的正常状态、开路点、应急状态和允许的切换步骤，以便设备在原始设计团队继续工作后继续发挥其预期作用。
某些应用需要的不仅仅是本地操作手柄和位置指示器。电机操作器、故障通道指示器、传感器、保护继电器、通信单元和监控接口可以将 RMU 的用途从本地开关扩展到受监控的配电操作。对于公用事业或多站点所有者来说，这可以支持更快的故障定位、更明智的调度、远程状态检查和选定的自动化方案。
适当的智能水平由运营模式决定。紧凑的工业变电站可能需要可靠的本地指示和简单的维护计划。公用设施环可能需要远程报告开关位置、故障指示和批准的远程操作。无论哪种情况，规范都应定义数据点、协议、辅助供应行为、通信弹性、操作权限和网络控制。添加对“智能环网柜”的模糊要求是不够的。
浙江浙贵电气有限公司提供多个环网柜产品方向，其中包括 无SF6环网柜解决方案。在选择技术时，应一起审查环境、绝缘、维护和操作期望。
从功能开始，然后将其转化为技术要求。定义网络拓扑；供应来源；电压;正常和应急运行状态；临界负载；变压器支路；故障等级；保护理念；安装环境；以及所需的馈线数量。包括电缆终端系统和任何计量、指示、远程控制或通信要求。
接下来测试运行场景。询问当每条馈线不可用、变压器支路跳闸、电缆维护期间、辅助电源丢失以及通信不可用时会发生什么情况。确认谁可以本地或远程操作、如何接地以及如何证明工作边界。这些问题揭示了仅靠产品数据比较无法揭示的差距。
最后，利用制造商讨论来完善（而不是取代）工程简介。 Giantele 可以参与讨论 根据既定的项目需求最终选择应根据适用的标准、公用事业规则和合格的电气设计进行验证。 环网柜配置。
环网柜的用途原则上很简单：它创建一个用于开关、保护和隔离的受控中压节点。当该节点支持更大的目标（选择性故障分段、更安全的维护边界、变压器保护接口、计划的负载转移或有限空间内的紧凑分布）时，它的真正价值就会显现出来。
RMU 仅作为完整设计的一部分才能提供这些优势。从组网图、保护研究、操作步骤、现场情况等方面具体说明。当设备和操作理念保持一致时，RMU 就成为可靠配电的有用基础，而不仅仅是变电站中的另一个机柜。
其主要目的是提供中压馈线切换、保护和隔离。在合适的环网中，它可以帮助隔离故障部分并支持从备用方向恢复健康负载。

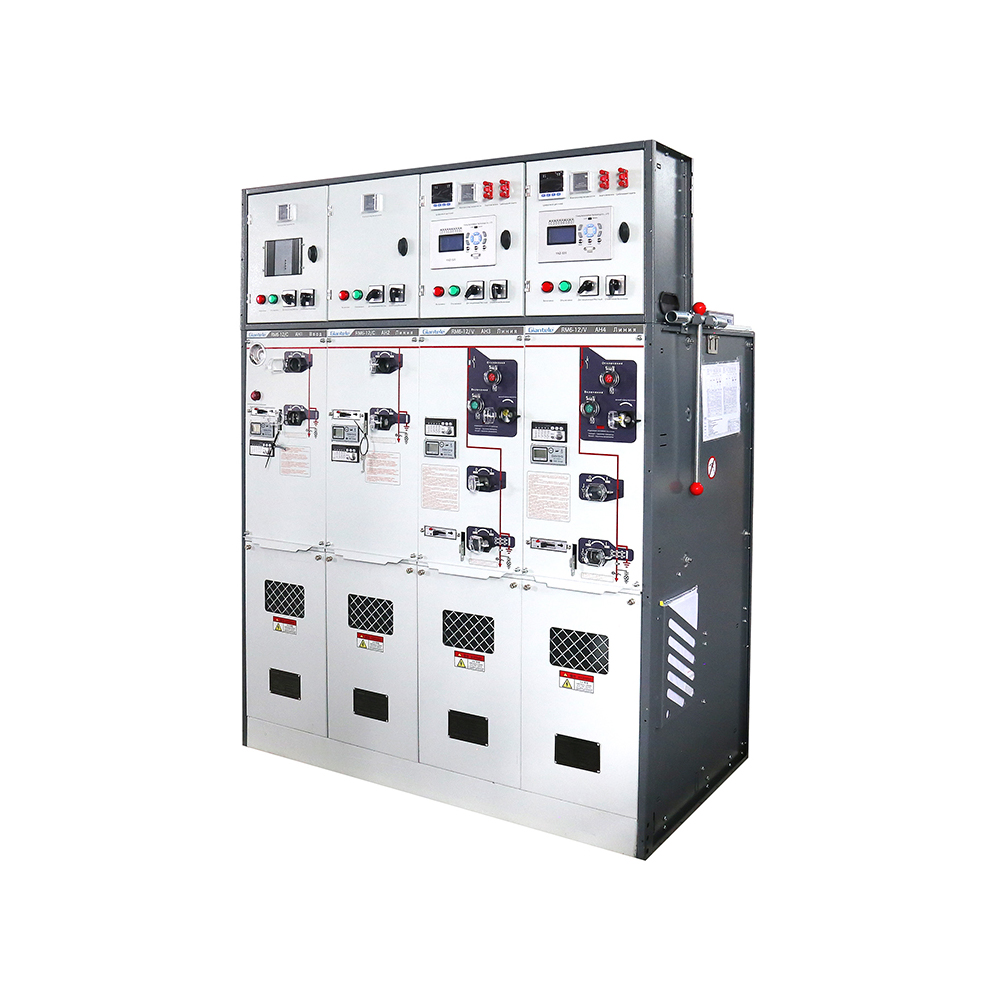

RMU 是一种紧凑型中压开关设备，专为特定的馈线、保护和配电节点角色而设计。更广泛的开关设备类别还包括具有不同布置和功能的组件。
是的，RMU 可以包括专用的变压器保护方式。合适的方法（例如熔断器开关或带继电器的断路器）取决于变压器和项目的保护协调要求。
这意味着将馈线或网络的故障部分与健康部分分开。这有助于避免不必要地延长停电时间，并且可以在有足够的备用电源时恢复未受影响的负载。
可以根据不同的安装条件进行选择，但必须根据实际现场评估外壳、环境等级、电缆布置、接入、腐蚀暴露、温度和维护方法。
否。远程功能仅在支持操作模型时才有用。应根据系统要求和明确的控制程序选择仅限本地、受监控或远程操作的配置。
