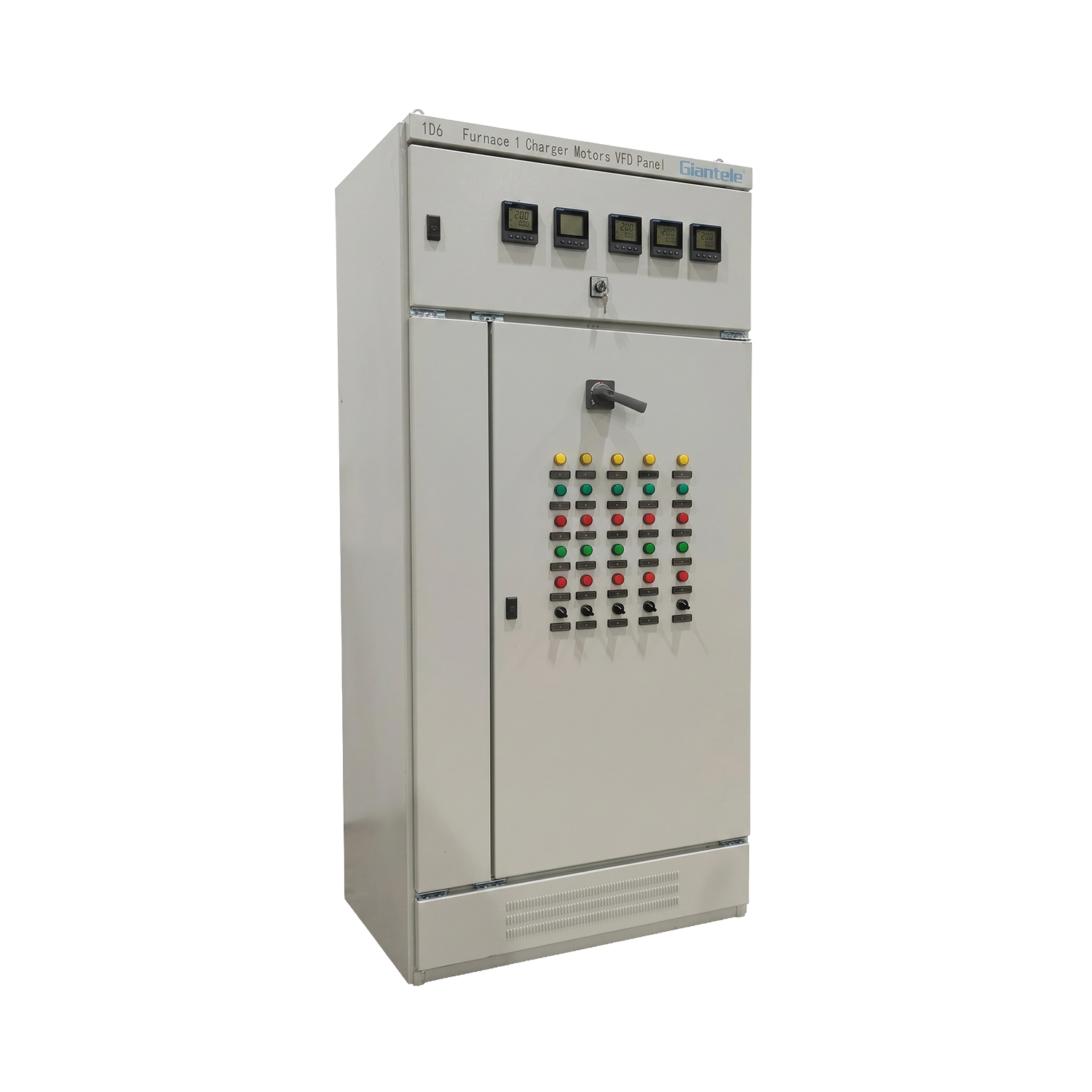

适用于输送机系统的自动化电机控制面板解决方案

输送机停机成本比面板本身还要高。自动 电机控制面板 可以在输送机故障发生之前阻止它们。对于依赖连续物料流的工厂和矿山来说，正确的 电机控制面板 和自动化系统是必不可少的。这是您抵御代价高昂的停产的第一道防线。

为什么输送机操作需要工业自动化和控制系统

在手动设置中，操作员在启动后对问题做出反应。在自动化设置中， 工业自动化和控制系统 会在输送机停止之前检测到问题。您可以消除输送机操作中的猜测。

自动控制系统 实时监控电机电流、皮带速度和轴承温度。当参数漂移超出正常范围时，控制面板会发出警报，而不是等待电机烧毁。对于肯尼亚或尼日利亚每小时输送数百吨的输送线来说，这种差异意味着五分钟警报和五天维修之间的差异。

在赞比亚或印度尼西亚，保护不善的输送机电机不会慢慢失效。它会在周六凌晨 3 点发生故障，此时停机的代价最高。您的 工业自动化和控制 投资在第一次预防这些故障时就会收回成本。

面板内部

输送线的大脑

输送机的现代 工业过程控制和自动化系统 不是一排按钮和指示灯。它是一个网络控制器，可管理：

• 电机排序： 先启动上游皮带，再启动下游皮带，然后按相反顺序停止
• 速度同步： 匹配多个输送机部分的皮带速度
• 故障联锁： 如果一台输送机跳闸，所有上游皮带自动停止
• 数据记录： 记录电机电流、温度和运行时间，以便制定维护计划

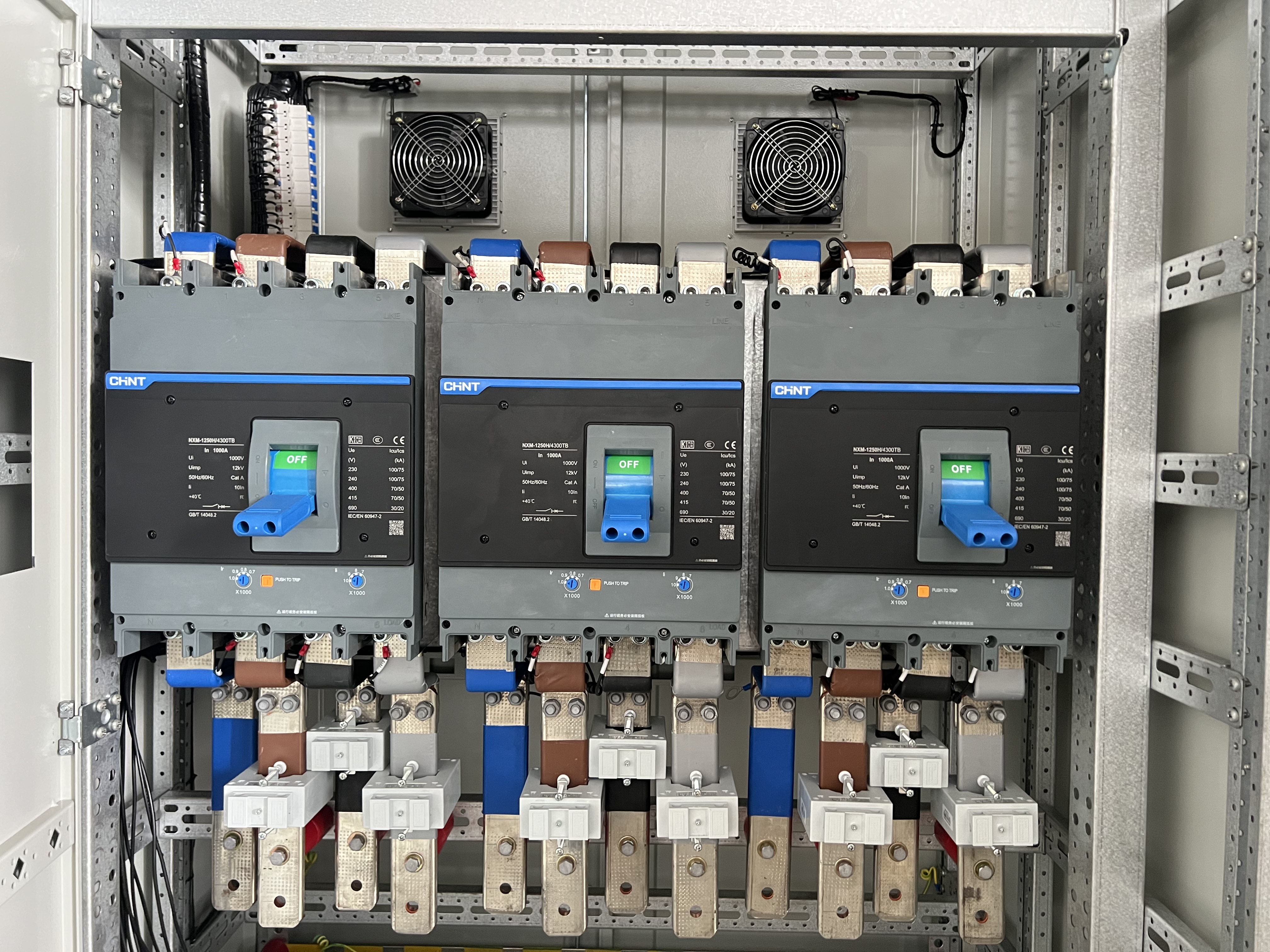

塑壳断路器组件

输送机控制面板和电机控制中心的核心部件

输送系统的电机控制中心不是一个单一的设备。它是的协调组装 工业自动化系统，每个系统都有特定的工作。以下是可靠的输送机控制面板的组成部分：

• 输入断路器或断路开关 — 整个 MCC 的第一个隔离点。每个技术人员在下游工作之前都必须能够用挂锁将其锁定。
• 电机电路保护器 (MCCB) — 保护每个电机分支免受短路。 Giantele 型号具有 IEC 60947-2 下的 CE 认证，经过测试并附有测试报告。
• 接触器和过载继电器 - 启动和停止每个输送机电机，并在热损坏到达绕组之前跳闸。对于输送机任务，请指定具有至少 30% 电流余量的 AC-3 额定接触器。
• PLC 或智能继电器— 工业过程控制和自动化系统 的大脑，在整个输送线上执行逻辑、排序和安全联锁。
• 变频驱动器 ——处理关键输送机驱动器的速度控制、软启动和节能。单个 VFD 取代了星三角起动器、过载继电器和面板安装速度电位计。
• HMI 触摸屏 — 为您的操作员提供实时诊断、故障历史记录和电机运行时间计数器，而不是一排告诉您任何有用信息的指示灯。

VFD 集成：工业生产线自动化系统的核心

变频驱动器改变了输送机 控制面板控制 系统的功能。如果没有 VFD，每个输送机电机都会直接在线启动，拉动六倍额定电流，并在每次启动时锤击皮带、联轴器和变速箱。借助 VFD，电机可在编程的加速曲线上平稳加速。在高循环应用中，这一单一的改变可以将皮带的使用寿命延长数年。

VFD 还可以让您将输送机速度与生产需求相匹配。南非一家工厂的包装线在高峰时段可能需要 90% 的速度，而在夜间需要 50% 的速度。定速电机无法做到这一点。基于 VFD 的 工业生产线自动化系统 可以以您从 HMI 设置的任何速度运行，并且仅消耗该速度所需的电力。

对于 输送机每天运行 16-24 小时的 工业生产线的自动化系统，VFD 通过减少皮带更换次数和降低电费来收回成本，通常在 12-18 个月内 - IEA 电机系统效率研究证实了这一模式。请参阅 有关详细的尺寸和规格建议， VFD 控制面板指南。

保护等级

每个输送机 MCC 必须具备的三层

1

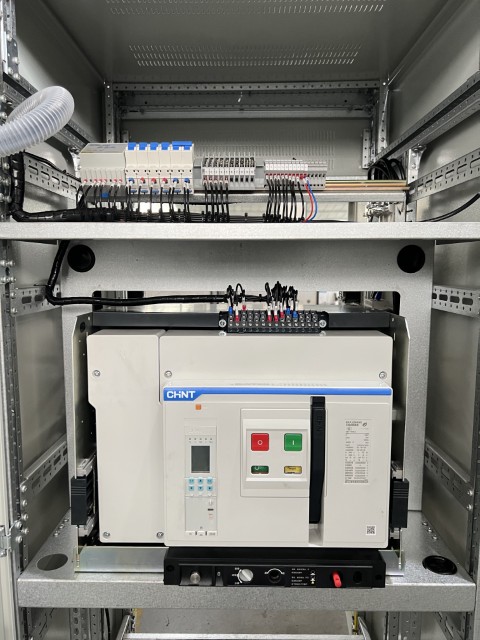

主进线处的进线保护 ACB 或 MCCB 额定为全母线短路承受能力，对于工业输送机 MCC 通常为 50kA 至 85kA。

2

分支电路保护 每个输送机驱动器都有单独的 MCCB 或电机电路保护器，经过协调，这样一台电机上的故障不会触发上游断路器。

3

电机级保护 热过载继电器或电子电机保护继电器监控每个电机馈线上的相电流、不平衡和接地故障。

4

控制电路保护 用于 PLC、HMI 和仪表电路的专用 MCB 和熔断器，与主电源路径隔离，以防止控制故障未被检测到。

控制面板控制策略如何防止输送机故障

每个输送机项目都有自己的风险状况。土耳其矿山的褐煤输送机需要与巴西加工厂的食品级输送机不同的保护。但三种 控制面板控制 策略同样可以很好地保护两者。

电流监测

最简单、最有效的防护。如果输送机电机消耗的电流比满载时的基线多 10%，控制面板就会触发警报。如果达到 120%，就会跳闸。这可以在电机烧毁之前捕获卡住的滚筒、卡住的轴承和过载的皮带。无需安装传感器。电机保护继电器负责工作。

缺相和不平衡检测

在安哥拉或印度尼西亚，电网稳定性得不到保证。三相电机上的单相损耗可能会在一分钟内损坏绕组。良好的 工业自动化和控制系统 可以在 200 毫秒内检测到缺相并干净地关闭。仅此一点就证明了电子电机保护的成本相对于基本热过载而言是合理的。

热成像集成

对于高价值的输送线，安装在关键滚筒上方的热像仪将温度数据输入 PLC。当轴承温度高于基线 5 度时，维护人员会收到通知。当上升15度时，线路自动停止。从摩洛哥到越南的水泥厂已经在窑给料输送机上部署了这一策略，轴承火灾的损失高达六位数。

详细了解 工业控制面板如何 在不同的输送机类型和环境中集成这些保护层。

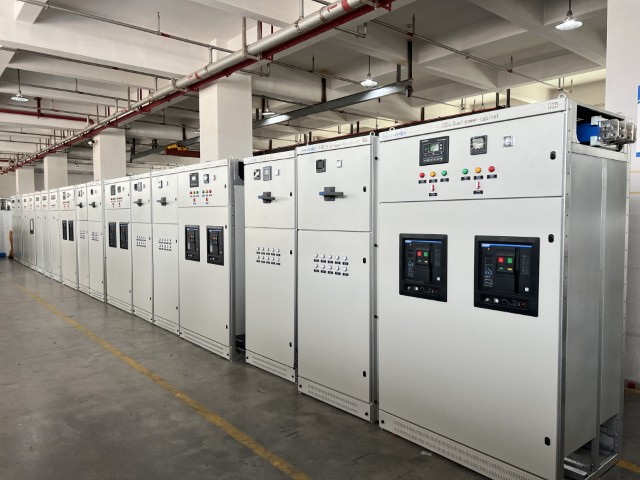

工业自动化系统的配电和备份

输送机 控制面板的 可靠性取决于为其供电。对于每天运行 16 至 24 小时的 工业机器自动化（ IRENA跟踪整个工业部门的 连续运行类型） ，有两个电源决策最为重要。

母线设计

您的 MCC 母线必须承载同时启动的每台电机的满负载，并具有安全裕度。 Giantele MCC 母线遵循 IEC 61439 的温升限制，确保铜在额定电流下温升保持在 70K 以下。这样可以防止出现多年来导致绝缘性能下降的热点。热像仪无法观察到的热点，因为它们是在母线室内形成的。

自动转换开关

如果您的输送系统因电网断电而停止，每小时都会产生实际成本 - 世界银行的 数据显示，发展中市场的电力中断每年会使工业产出减少 5-15%。自动 转换开关 (ATS) 面板可在 10 秒内从电网供电切换至发电机供电，然后在电网恢复时切换回来。您不需要技术人员在现场进行转换。

对于跨越数百米的较长输送机系统， 每个区域的本地集中式MCC通过工业以太网发送命令信号。本地配电板负责电源切换。 配电板单元可减少电缆铺设和电压降。

母线室

电源架构

集中控制，分布式动力

对于输送机分布在多个建筑物或区域的站点，电气室中的单个大型 MCC 会产生又长又昂贵的电缆线路。更智能的玩法：一个集中式 PLC/HMI 系统与 每个传送带区域的分布式 配电箱面板进行通信。

这种方法降低了铜成本，简化了故障查找，并且意味着本地配电板故障不会关闭不同建筑物中的输送机。

设计用于恶劣环境下工业机器自动化的自动化系统

在气候控制工厂中工作的控制 面板和 电机控制中心无法在加纳尘土飞扬的传送带走廊或马来西亚潮湿的加工线上生存。三种设计选择将耐用的面板与早逝的面板区分开来。

防护等级

对于洁净工厂的室内输送机控制，IP41就足够了。但勉强。对于水泥厂、矿山和采石场常见的室外或多尘输送机外壳，您至少需要 IP54 且带有密封门和电缆入口密封套。对于食品加工和装瓶厂的冲洗区域，采用 IP65 不锈钢外壳的成本更高，但比喷漆钢耐用十年。

热管理

密封的 IP54 面板可以吸收热量。如果环境温度为 40°C，并且面板从 VFD 和接触器散发 800W 的热量，则仅使用内部风扇无法使组件保持在额定温度以下。您需要具有计算气流的过滤风扇或空气对空气热交换器。 Giantele根据已安装组件的实际散热情况，而不是通用的经验法则，对每个面板进行热管理设计。

防结露

在热带气候下，的最大杀手 工业自动化控制系统 不是灰尘。夜间，当面板冷却且潮湿空气通过电缆密封套进入时，外壳内会凝结水分。由恒湿器控制的 100W 防冷凝加热器的成本不到 50 美元，并且可以在整个面板使用寿命内防止腐蚀。只需花费一晚的停机时间，即可购买 15 年的腐蚀保护。

了解环境因素导致的 常见 MCC 面板问题 ，以及如何在例行检查中发现这些问题，避免输送线停止运行。

最后的想法

精心设计的自动化电机控制面板不仅仅是启动和停止电机。无论您是在赞比亚开采铜、在肯尼亚加工谷物还是在越南包装货物，它都能保护您的输送机投资、降低能源成本并保持生产顺利进行。请联系 Giantele，获取 适合您的输送系统和现场条件的 技术方案。
