环网柜通常称为 RMU，是一种紧凑型中压开关设备，用于连接和控制配电系统中的馈线部分和变压器支路。其工作原理基于受控切换：在正常情况下，它维持预期的馈线连接；在维护或故障期间，它有助于通过批准的保护和开关顺序隔离相关部分。在具有可用备用路径的环网中，然后可以从另一个方向恢复健康负载。了解这一原理有助于工程师和买家为他们实际运营的网络选择设备。
RMU 工作原理将馈线连接、开关装置、保护、接地和联锁装置集成在一个中压组件中。
在环形网络中，两个馈线方向创造了交替供电的可能性，通常围绕常开点进行管理。
负载断路开关在其职责范围内处理额定负载开关；故障中断要求可能需要熔断器或断路器和保护继电器。
故障隔离和服务恢复取决于整个系统：网络容量、保护设置、电缆状况和操作程序。
必须根据指定的电气、环境和生命周期要求对不含 SF6 的 RMU 或其他技术选择进行评估。

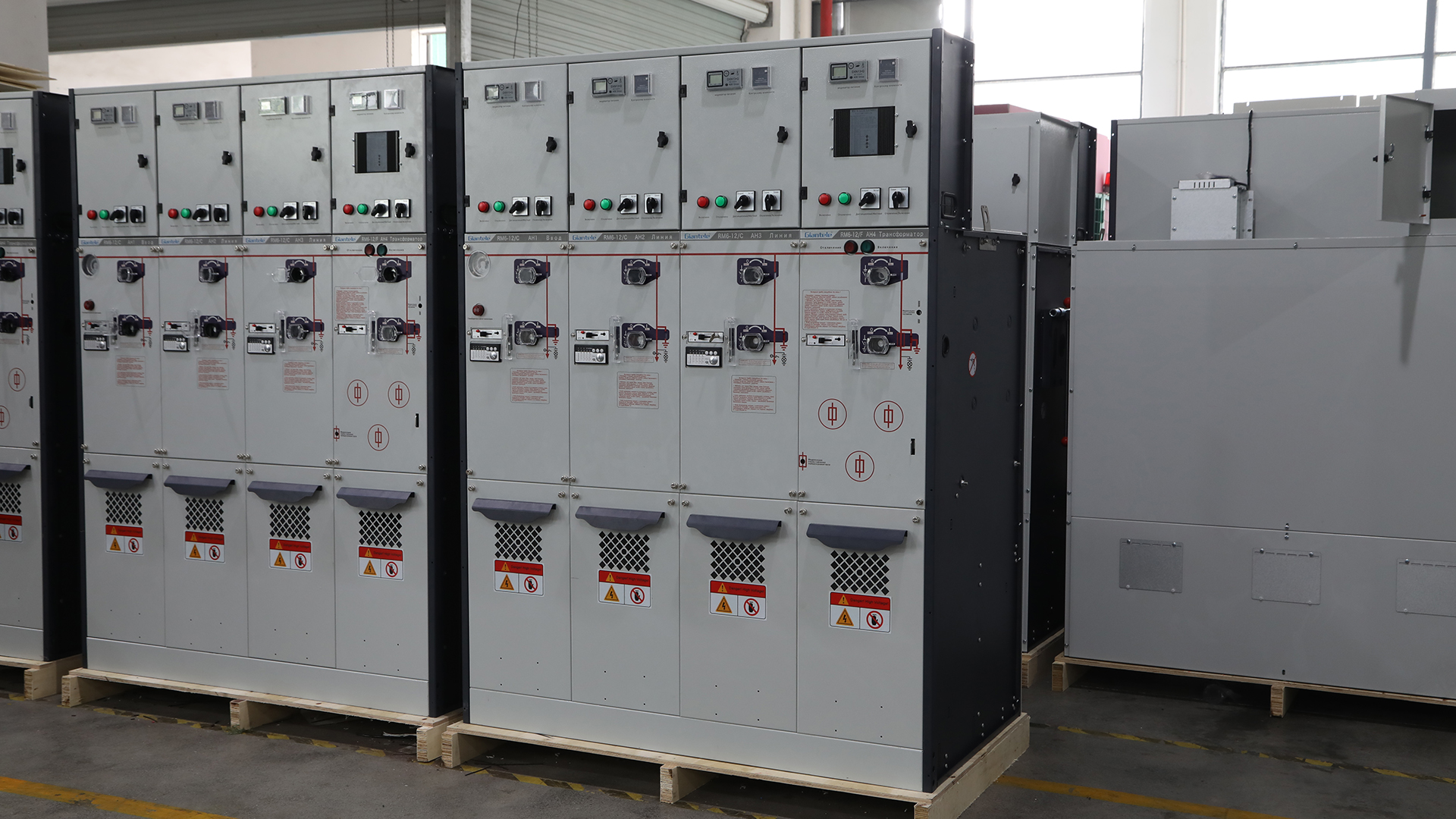

环网柜是工厂组装的金属封闭中压开关设备，用于配电节点。它通常安装在馈电电缆段和配电变压器之间，或者安装在紧凑型变电站、信息亭、工业现场或商业配电室的多个馈电段之间。确切的结构因制造商和配置而异，但功能目标是一致的：创建可管理的点，可以在其中连接、切换、保护、隔离中压电路，并确保授权工作的安全。
该名称源自其在环形网络中的传统用法。环形布置连接路线周围的分配点，而不是依赖一条径向路径到达每个下游负载。节点可能有一根电缆从左侧引出，另一根电缆从右侧引出，以及变压器分支。当环以指定的开路点运行时，电力通常从定义的方向到达不同的区域。如果某个部分变得不可用，则切换可以移动开路点并在设计允许的情况下使用环的健康侧。
该术语也用于径向系统中的紧凑型开关设备。在这种情况下，物理环逻辑可能不适用，但 RMU 仍然可以提供馈线切换、变压器保护、电缆隔离和紧凑的设备边界。不要假设称为 RMU 的产品会自动创建双电源。单线图确定备用供应路径是否实际存在。

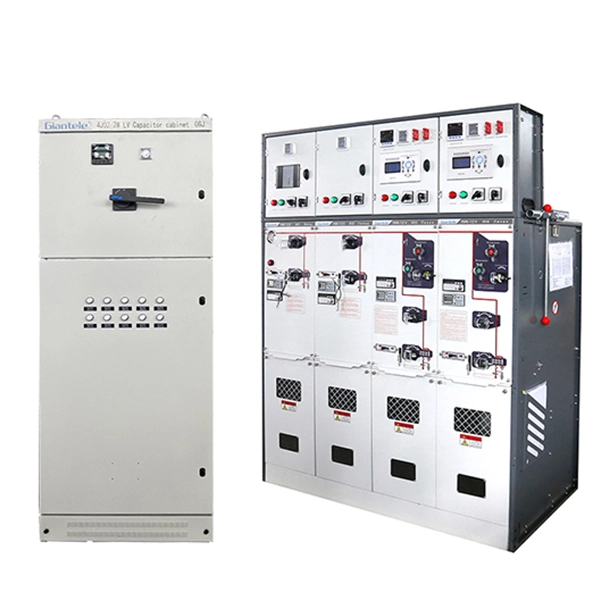

有关产品类别的经过验证的示例，请参阅 Giantele 的 环网柜页面。产品类别是一个起点；最终配置必须符合项目的电气要求。
想象一下围绕中压电缆环放置多个配电变压器。每个节点在每个环方向上都有一个交换设备。尽管电缆线路是一个环路，但系统通常不会作为连续闭合电气环路运行。相反，在正常操作下，有一个点保持打开状态。这种做法为网络提供了清晰的正常功率流安排，并有助于控制保护设计中考虑的条件。
当某一电缆段发生故障时，保护装置和操作人员会识别受影响的部分。该部分边界的开关按照批准的程序打开。然后，网络的健康部分可以从它们各自的可用侧获得能量。如果常开点可以在不超过额定值或违反操作规则的情况下恢复供电，则可以重新定位。
核心容量检查是纯文本的：剩余可用电源和电缆容量必须大于或等于切换更改后提供的负载。应辅之以检查电压降、电机启动、变压器负载、故障水平、保护选择性和任何关键负载限制。 RMU的工作原理为操作者提供了选择；电气研究决定哪个选项是可以接受的。
这些组件设计用于支持一系列电气操作，而不是独立操作。常见的布置可能包括两个环路和一个变压器路，但配置各不相同。
成分 | RMU中的功能工作原理 | 重要的设计考虑 |
|---|---|---|
环形给料方式 | 连接传入和传出电缆部分 | 确认路数、电缆连接器、额定值和未来的扩展。 |
负载断路开关 | 在其指定的职责范围内接通或断开负载电流 | 不要以为它提供与断路器相同的故障中断功能。 |
断路器或熔断器开关组合 | 按规定保护馈线或变压器支路 | 配合保护研究和变压器特性的选择。 |
母线系统 | 连接所选排列中的内部路径 | 其额定值必须适合正常和故障条件。 |
接地开关 | 当程序需要时，帮助将受控接地应用于隔离电路 | 确认联锁和操作顺序。 |
电缆室 | 具有兼容的端接接口 | 考虑电缆尺寸、弯曲半径、屏蔽、测试接入和工艺。 |
联锁装置和指示器 | 帮助指导安全操作并显示设备状态 | 根据真实的现场程序进行审查，而不仅仅是手册图表。 |
监测或控制设备 | 添加指示、传感、通信或电机操作 | 指定数据、电源、通信和控制权限。 |
负载断路开关执行一项重要但有限的工作。它允许根据其额定值和工作负载切换正常负载电流。故障清除通常由专为该任务设计的保护装置来处理，例如具有适当保护的断路器或正确选择的熔断器开关装置。混合这些角色会导致保护假设薄弱。始终确定哪个设备检测到并清除哪个故障情况。
正常情况下，RMU遵循网络运行计划定义的状态。在简单的2+1节点中，两个环形电缆通道可以在节点周围建立馈线连续性，而变压器支路通过其专用保护装置连接。操作位置取决于系统的开路点和供电方向；如果没有经过认可的单线图，就没有普遍正确的手柄位置。
电流通过通电馈线路径进入，穿过选定的内部总线和开关装置，然后流向下一个电缆部分或变压器分支。保护设备监控其设计检测的条件。位置指示器和远程状态点（如果有）可传达设备状态。该装置保持紧凑，因为这些功能是集成的，但紧凑性并不会降低正确电缆端接、绝缘协调、接入和接地实践的重要性。
对于变压器支路来说，正常运行意味着支路保护装置闭合并且变压器在其预期运行范围内供电。 RMU 本身不调节变压器的电压变换。其作用是提供上游中压连接以及明确的断开和保护方式。
故障响应从保护原理开始，而不是从手动切换动作开始。根据位置和设备，熔断器、继电器控制断路器或上游保护装置可能会运行。故障通道指示或监测可能有助于定位，但指示不能替代确认和批准的操作决策。
一旦确定了受影响的部分，授权操作员就会使用 RMU 开关点将其与所有可能的来源隔离。在环形电缆故障中，这通常意味着断开受损网段两端的开关。如果剩余的健康馈线部分具有可行的供应路径，操作员可以从备用侧关闭适当的连接并建立新的常开点。故障电缆保持隔离状态，直到通过批准的流程进行测试、修复和返回。
在变压器故障中，专用变压器保护方式可能会断开支路，而环形馈线仍然可用。在馈线故障中，相关馈线保护和相邻分段点决定隔离程度。期望的结果是选择性操作：去除最小的实用部分，同时保持保护系统的可靠性。要实现这一结果，需要在系统投入使用之前进行协调研究和调试验证。
RMU 工作原理还包括如何确保设备安全维护。关闭一台设备并不足以自动完成。安全的工作流程通常需要记录与所有来源的隔离，根据现场规则进行验证步骤，在需要时使用泥土，锁或标签，以及向工作团队的明确移交。必须考虑来自替代电源、发电机、变压器或连接设备的反馈。
接地开关和机械联锁可以通过强制或引导顺序来支持此过程。例如，设计可能会阻止电缆室进入，直到相关电路处于正确的隔离和接地状态。设备设计之间的细节有所不同，因此人员必须遵循制造商文件和所有者的程序。切勿从 RMU 的一般描述推断安全操作顺序。
维护策略还应解决智能设备的检查、清洁（适当时）、操作机制检查、保护测试、电缆测试、指示验证和通信检查。间隔和范围取决于技术、使用条件、现场政策、适用标准和制造商指南。密封或低维护设备仍然需要严格的生命周期计划。
RMU 可以使用气体绝缘、固体绝缘、空气绝缘或其他设计方法。正确的选择不是由“免维护”或“环保”等单一主张决定的。应根据所需的电压等级、绝缘和中断设计、占地面积、环境条件、腐蚀暴露、生命周期支持、环境策略、监控需求和当地法规对其进行评估。
不含 SF6 的 RMU 选项可能与寻求减少对 SF6 依赖同时保留配电节点所需的操作功能的项目相关。该术语本身并不能确定适用性。比较经过验证的技术数据、适用的标准、额定值、外壳要求、维护说明和项目特定的环境限制。 Giantele 在其产品系列中展示了最终选择应根据客户的规格和批准的工程设计进行确认。 不含 SF6 的环网柜设备；
技术选择也会影响安装。户外应用可能面临阳光、雨水、冷凝、盐分、灰尘或洪水风险。室内应用可能会受到房间大小、通道、消防策略、通风和电缆路线的限制。紧凑的机柜并不能消除这些问题；这使得验证完整的安装布置变得更加重要。
智能环网单元可以添加电动开关、故障指示器、传感器、保护继电器、通信和远程控制功能。这些功能将工作原理从本地手动切换扩展到受监控或远程辅助操作。潜在的好处是更快的信息流、更一致的事件记录，以及在设计良好的系统中更快的恢复操作。
边界很重要：远程控制绝不能绕过保护和操作理念。智能配置需要对命令权限、本地/远程选择、联锁状态、通信协议、辅助电源、通信丢失行为、时间同步（如果使用记录）以及网络安全控制等方面有明确的答案。现场团队还需要本地后备程序。当自动化减少不确定性和延迟而不使安全流程变得不透明时，它是最有价值的。
对于需要更广泛的馈线和保护装置的项目，请查看 Giantele 的中压开关设备产品组合。 RMU 在其预期范围内功能强大，而较大的中压开关设备布置可能适合更复杂的保护、计量或进线要求。
从完整的单线图和正常运行状态开始。定义源点、馈线方向、常开点、变压器支路、负载优先级和预期意外情况。然后确定额定电压、额定电流、绝缘水平、短路承受能力和接通能力、所需的保护功能、电缆接口、外壳条件和标准。这为比较配置提供了可靠的技术基础。
接下来，演练操作场景：电缆故障、变压器故障、预定电缆工作、馈线丢失、辅助电源丢失以及远程通信丢失。对于每种情况，确定预期的设备操作、隔离边界、保持供电的负载以及必须卸载的负载。如果无法清楚地解释该顺序，则配置或操作计划需要进一步工作。
最后，考虑调试和维护安装的人员。索取操作文件、接线图、联锁说明、测试要求、备件指南和培训。浙江浙贵电气有限公司可以讨论配置 当项目数据可用时，工程批准和遵守当地系统所有者的要求仍然至关重要。 环网柜解决方案。
环网柜的工作原理其核心很简单：在正常服务时连接所需的馈线路径，使用协调保护来响应异常情况，并在工作或故障恢复需要时使用受控倒换和接地来安全隔离某部分。在正确设计的环形网络中，这些功能使得备用供电路线对于健康负载来说是实用的。
细节是赢得项目成功的关键。可靠的 RMU 安装取决于正确的额定值、保护协调、电缆设计、联锁、操作程序、环境适用性和现实的恢复计划。将设备指定为网络的一部分，而不是作为孤立的机柜，其开关原理可以支持更安全、更具弹性的中压配电。
RMU 代表环网柜。它是指通常用于环形或放射状配电系统中的馈线开关、保护和隔离的紧凑型中压开关设备。
在识别出故障电缆部分并将其与所有相关源隔离后，如果网络拓扑、容量、保护设置和操作规则允许，授权运营商可以从备用馈线方向恢复健康部分。
不会。负载断路开关设计用于在其工作范围内切换额定负载。断路器通常与保护继电器一起使用，具有不同的保护和故障中断作用。所选器件必须与系统保护设计相匹配。
常开点建立了预期的供电安排，并帮助网络根据其设计的保护和功率流条件运行。在批准的恢复序列期间可以更改其位置。
它是一种采用旨在避免 SF6 绝缘气体的设计的 RMU。仍必须根据应用的电气额定值、安装条件、维护计划、环境目标和规格来评估适用性。
是的。即使没有真正的交替环电源，它也可以提供紧凑的馈线或变压器开关、保护和隔离点。弹性结果将取决于可用的网络路径。
