配电 板 是每个电气系统的支柱。它接收来自电源的输入电力，并将其分为单独的受保护电路，确保能量安全且受控地到达每个负载。无论是商业办公室的壁挂式配电箱、制造工厂的落地式配电盘，还是室外工业现场的加固配电柜，该设备都定义了整个安装的安全上限和运行可靠性。
选择错误的板卡所带来的后果远远超出了设备本身的范围。尺寸过小的电路板会过热并反复跳闸。不合规的组件会根据国际安全法规承担责任。不考虑现场环境而指定的电路板会比其设计寿命提前数年失效。本指南提供了一个系统化的决策框架，以便工程师、项目经理和采购专业人员可以自信地选择正确的配电板——从第一次负载计算到供应商资格认证。
每一次正确的电路板选择都始于对系统必须满足的电力需求的准确理解。
总连接负载是装置内每个用电设备额定功率的算术总和。实际上，并非所有负载同时满负荷运行，因此工程师应用需求因子来计算实际的峰值消耗。这个数字（需求负载）是配电盘必须额定连续处理的负载。高估会导致不必要的成本；低估会导致主板在高峰时段运行在其热极限边缘。
确定需求负载后，下一步是为低压配电板选择正确的额定电流（安培数）。高于峰值需求负载 20% 的标准安全裕度可防止电路板在正常条件下以其热上限运行。分断能力（开关面板可以安全中断的最大故障电流）也必须超过安装点可用的最大预期短路电流。分断能力不足的单板无法安全地清除故障，这使其成为直接危险。
正确设计的配电板始终包含净空。保留总电路路径的 25% 至 30% 供未来扩展意味着可以集成机械添加、新照明区域或增加的过程负载，而无需完全更换电路板。对于分阶段扩建的工业项目来说，这种闲置产能不是可选的——它是设计规范的重要组成部分。
与现场供电参数不匹配的配电板在最好的情况下会造成效率低下，在最坏的情况下会造成危险。

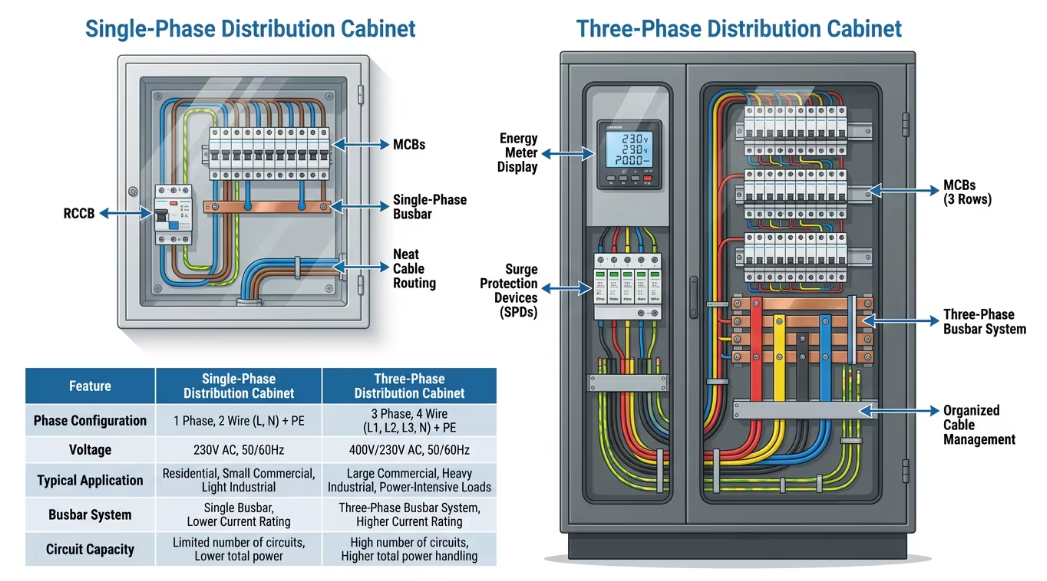

单相配电板服务于住宅物业和轻型商业建筑，其中负载主要是照明、小型电器和办公设备。三相配电盘是工业环境的标准，其中电机、压缩机、HVAC 系统和加工机械需要所有三相的平衡高功率电源。为三相应用指定单相板会迫使系统从第一天起就在其设计范围之外运行。对于高要求的工业项目，将正确的配电盘配置与专用 低压开关设备配对 ，可确保整个配电系统在其经过验证的性能范围内运行。
低压配电板内的每个组件（母线、断路器、端子和外壳）都必须符合当地电网的标称供电电压。在 IEC 标准市场中，单相系统的电压通常为 230V，三相系统的电压通常为 400V。低于实际电压额定值的组件会面临加速绝缘击穿的情况，而超出实际现场条件的额定值过高则会增加成本，而不会增加有意义的安全裕度。
频率合规性是一个经常被忽视的规格。配电柜的内部组件，特别是驱动冷却风扇和频率敏感保护继电器的电机，必须指定正确的电源频率——欧洲、亚洲、非洲和中东大部分地区为 50Hz，北美为 60Hz。超出其设计范围的操作频率敏感组件会缩短使用寿命并可能导致故障。
| 类别 | 50Hz | 60赫兹 |
| 标准地区 | 欧洲、亚洲、非洲、中东、澳大利亚 | 北美洲、南美洲部分地区、日本（部分） |
| 标称电压（单相） | 220V/230V | 110V/120V |
| 标称电压（三相） | 380V/400V | 208V/480V |
| 电机同步转速（2极） | 3,000转/分 | 3,600 转/分钟 |
标准合规不是官僚手续——它是每个与装置交互的人员的安全所依赖的工程基础。
IEC 61439 是国际公认的标准，管理低压开关设备和控制设备组件的设计、验证和性能，包括本指南中涵盖的每种类型的配电板。符合 IEC 61439 确认组件已在规定的测试条件下验证了热性能、介电强度、机械耐久性和短路承受能力。对于在全球市场运作的采购团队来说，IEC 61439 认证提供了一致、普遍认可的质量基准。 Giant Electric 的 低压配电板 解决方案经过设计和验证，可满足各种工业和商业应用的全球标准。
低压配电网络上的故障可以在不到一秒的时间内通过配电柜驱动数千安培的电流。短路耐受额定值指定了外壳、母线和内部组件在不发生结构故障或火灾的情况下可以承受的最大故障电流。选择额定供电点最大可用故障电流的工业配电板是针对特定地点的安全要求，而不是在所有项目中统一应用的通用规范。
在合规的配电箱内，必须选择并协调三类保护装置，以提供分层、选择性的保护。微型断路器 (MCB) 在过载或短路条件下隔离各个电路。漏电断路器 (RCCB) 可检测足以导致心脏骤停的漏地电流，并在几毫秒内断开电源。浪涌保护器件 (SPD) 可钳位由雷击或开关事件引起的瞬态过电压，以免损坏敏感的下游设备。协调良好的开关面板可确保每个保护层选择性地运行——仅清除故障电路，而不会不必要地使健康电路跳闸。
操作环境决定了配电柜的物理结构，与电气规格一样重要。
IEC 60529 定义的入口 保护 (IP) 等级指定了配电板外壳抵抗固体颗粒和液体侵入的程度。 IP31 级电气面板箱适用于洁净、温度受控的室内机房。 IP54 级装置可处理多尘或易溅水的工业内部环境。暴露于雨水、冲洗软管或沿海喷雾的室外安装需要 IP65 或更高等级。指定的 IP 等级不足是工业和基础设施项目中配电设备过早发生故障的最常见原因之一。
标准冷轧钢满足大多数室内配电板的要求。然而，沿海环境、海上平台、化学加工设施和食品制造厂需要不锈钢（通常为 316 级）或高强度、紫外线稳定的热塑性外壳。材料选择直接决定配电柜在恶劣环境中的使用寿命，使其成为生命周期成本决策和技术决策。

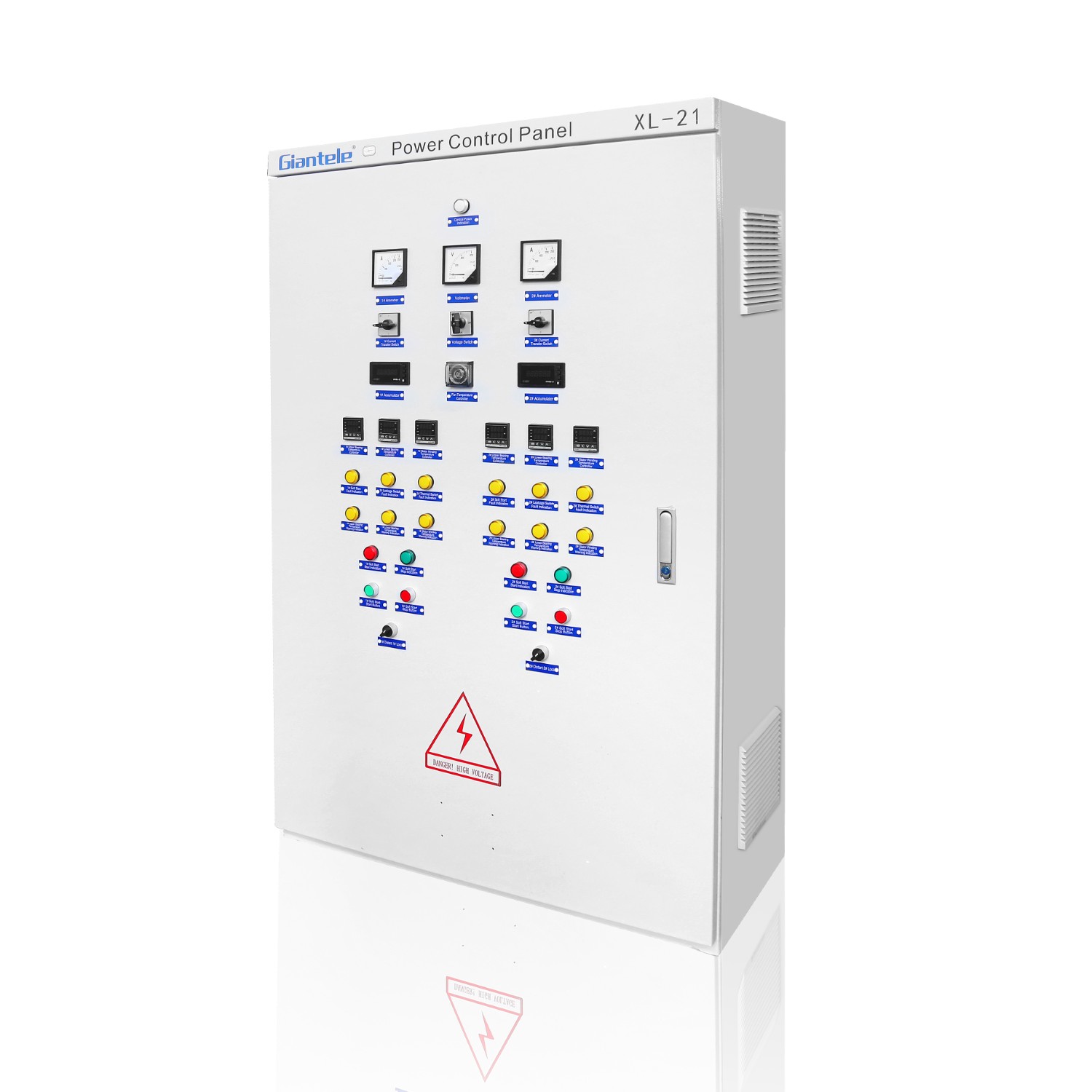

安装格式决定了系统的物理占地面积和功率容量上限。紧凑型壁挂式配电盘是小型商业和轻工业应用的实用选择。高密度工业安装需要落地式配电盘，以容纳更大的母线系统、更多的保护设备和集成电缆管理。一些大型项目部署了分层架构：主入口处有一个主要的落地式低压配电板，为分布在各个生产区域或建筑楼层的辅助壁挂式配电板供电。对于电力以中压进入现场的大型基础设施项目，上游 中压开关设备的 选择同样重要——它定义了下游低压配电板必须承受的额定故障级别。
配电板代表长期资本投资。规范期间做出的决策直接影响整个资产生命周期的运营成本和灵活性。
模块化配电盘架构允许添加、更换或重新定位各个功能单元（计量模块、输出断路器、通信接口），而无需断开相邻电路的电源。这最大限度地减少了计划内的维护停机时间，并显着加快了紧急故障的解决速度。对于具有连续生产要求或高正常运行时间承诺的设施，模块化配电板可降低每次需要维护时的操作风险。

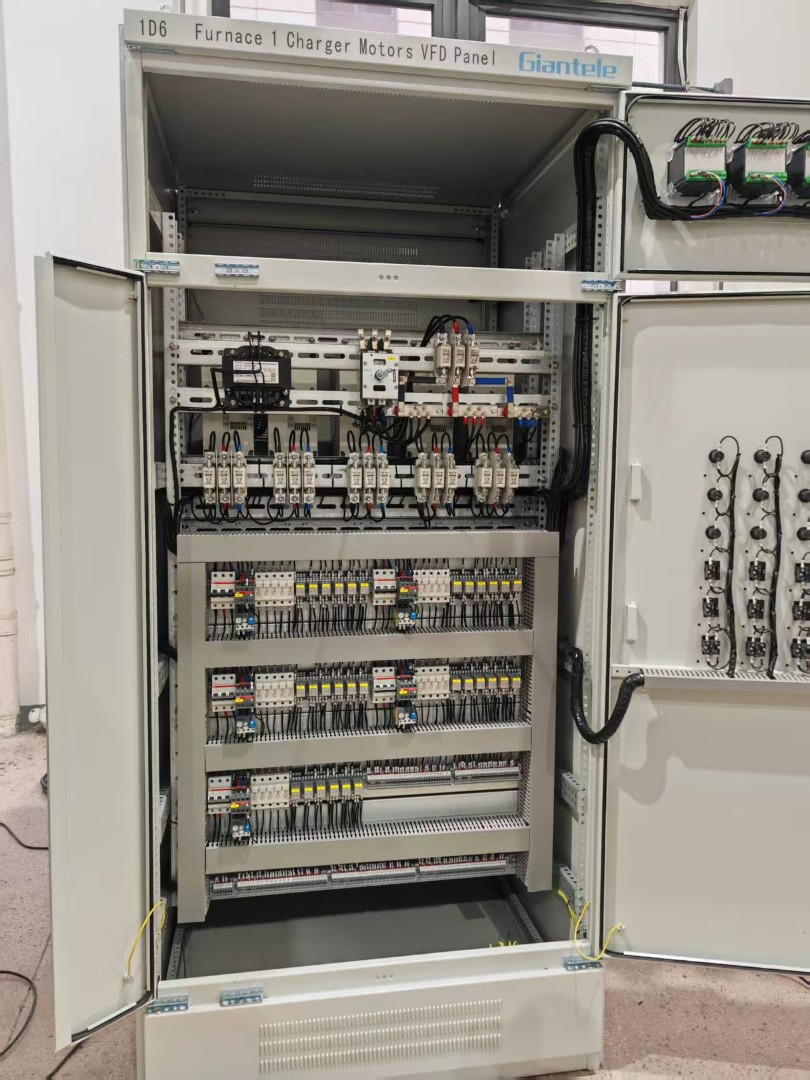

现代工业配电板越来越多地采用数字电表和通信网关，实时提供电路级能耗数据。这种可见性支持主动能源管理，支持可持续性报告，并支持预测性维护计划，在异常负载模式升级为故障之前识别它们。在电机负载占总能耗很大一部分的设施中，将 电机控制中心 与主配电柜集成在一起，可在单个协调系统中提供集中电机管理和电路级能源可视性。选择具有开放协议通信支持（而不是专有接口）的配电板可确保配电板能够与未来的建筑管理或能源管理系统集成，而无需进行昂贵的改造。
最昂贵的配电板是需要提前更换的配电板，因为在设计阶段没有内置扩展容量。指定具有额外 DIN 导轨空间、扩展母线部分和备用电缆引入孔的配电盘在采购时成本非常低，但可以节省电路板更换、安装停机时间以及运营需求增长时相关重新布线的全部成本。
配电板的质量与其背后制造商的能力和透明度密不可分。
正如 IEC 标准技术出版物中所解释的那样，IEC 61439 定义了两个验证级别。型式测试组件 (TTA) 的完整设计已通过全面的实验室测试得到验证——每项性能声明均得到物理测试数据的支持。部分型式测试组件 (PTTA) 从参考设计中推断性能。对于关键基础设施，指定经过全面型式测试的低压配电板可以消除推断性能声明中固有的不确定性，并为法规遵从性文档提供最有力的基础。
有能力的制造商会为每个配电柜或配电柜提供完整的文档包：经过认证的单线图、母线尺寸计算、短路验证报告、散热分析和组件数据表。该文档是安全调试、准确的持续维护和可供审计的合规记录的基础。缺乏全面的文档是制造商在生产过程中其他地方偷工减料的可靠指标。
围绕标准 DIN 导轨型材和通用尺寸保护装置构建的配电板可以使用来自多个合格制造商的组件进行维护。这对于单个制造商的服务网络可能有限或无法保证长期供应链连续性的地区的项目具有重要的战略意义。指定专为通用互操作性而设计的开关面板可以保护项目免受供应商锁定，并确保电气面板盒在其整个使用寿命期间保持完全可用。
为您的项目选择合适的配电板需要进行结构化的多因素评估，而不是单一标准的候选名单。负载曲线、电压和相位匹配、IEC 61439 合规性、环境保护、长期可扩展性和供应商资格均代表一个独特的决策层，并且每一项都直接影响已安装系统的安全性、可靠性和总拥有成本。
无论是用于商业翻新的紧凑型配电盘、用于室外工业场所的坚固型配电柜，还是用于大型制造设施的大容量落地式配电盘，选择原则都是一致的。正确指定的低压配电板不仅仅是物料清单上的一个项目，它是项目中所有其他电气系统所依赖的基础设施。如果您的项目涉及非标准负载曲线、恶劣环境或分阶段扩展要求，请探索巨人电气的定制配电解决方案，以将正确的板规格与您的具体现场条件相匹配。
