定制工业控制面板：从设计规范到工厂交付

介绍

定制工业控制面板是任何重要电气装置的神经中枢。从乌干达的采矿作业到安哥拉的制造工厂，正确的定制配电板可以保持电机运转、保护昂贵的设备并保持稳定的产量。但将面板从概念到调试并不是一件简单的购买事情。这是一个结构化的工程流程，需要仔细的设计、正确的规格以及知道如何交付的可靠的控制面板供应商。本指南将引导您完成从最初的设计概要到工厂交付的每个阶段。

是什么让控制面板“自定义”？

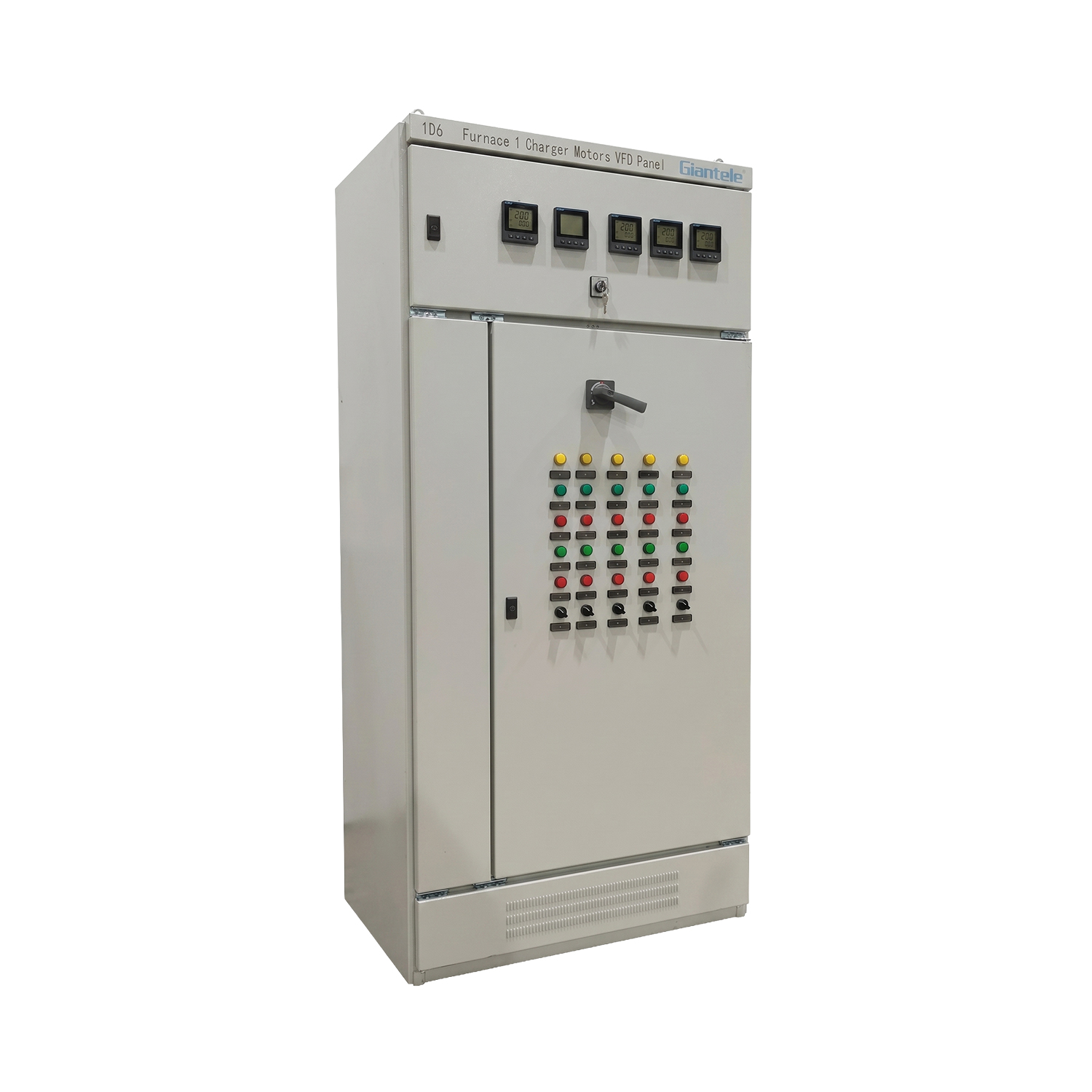

并非所有控制面板都是定制的。标准目录面板预先构建有固定配置。相比之下，定制工业控制面板的设计是为了匹配特定的负载计划、现场条件和工艺要求。控制面板设计公司从您的单线图开始并向上构建。

定制意味着面板适合您的电压等级、故障等级、IP 等级和环境温度。在非洲，环境温度经常超过 35°C。为欧洲工厂设计的面板可能会在坎帕拉或罗安达过热。因此，定制并不是一种奢侈，而是一种技术必需品。

控制面板设计公司的角色

合格的控制面板设计公司不仅仅只是绘制原理图。优秀的控制面板设计师结合了电气工程、机械布局和合规性知识。他们的输出包括：

• 显示电路拓扑和保护协调的 单线图 (SLD)

• 定义外壳尺寸和组件位置的 总体布置 (GA) 图纸

• 包含每个组件的品牌、型号和评级 的物料清单 (BOM)

• 符合 IEC 61439 或项目规范的 工厂验收测试 (FAT) 程序

• 现场安装的 电缆安排和端接图

当您与经验丰富的控制面板设计公司合作时，您可以在切断单根电线之前降低工程风险。花在设计上的时间可以节省数周的现场时间。

控制面板工业自动化：设计与流程的结合

控制面板工业自动化是将控制逻辑（PLC、SCADA、VFD）集成到面板外壳中。这是控制面板设计变得更加复杂的地方。面板不仅必须容纳电源组件，还必须容纳信号线路、通信模块和 HMI 接口。

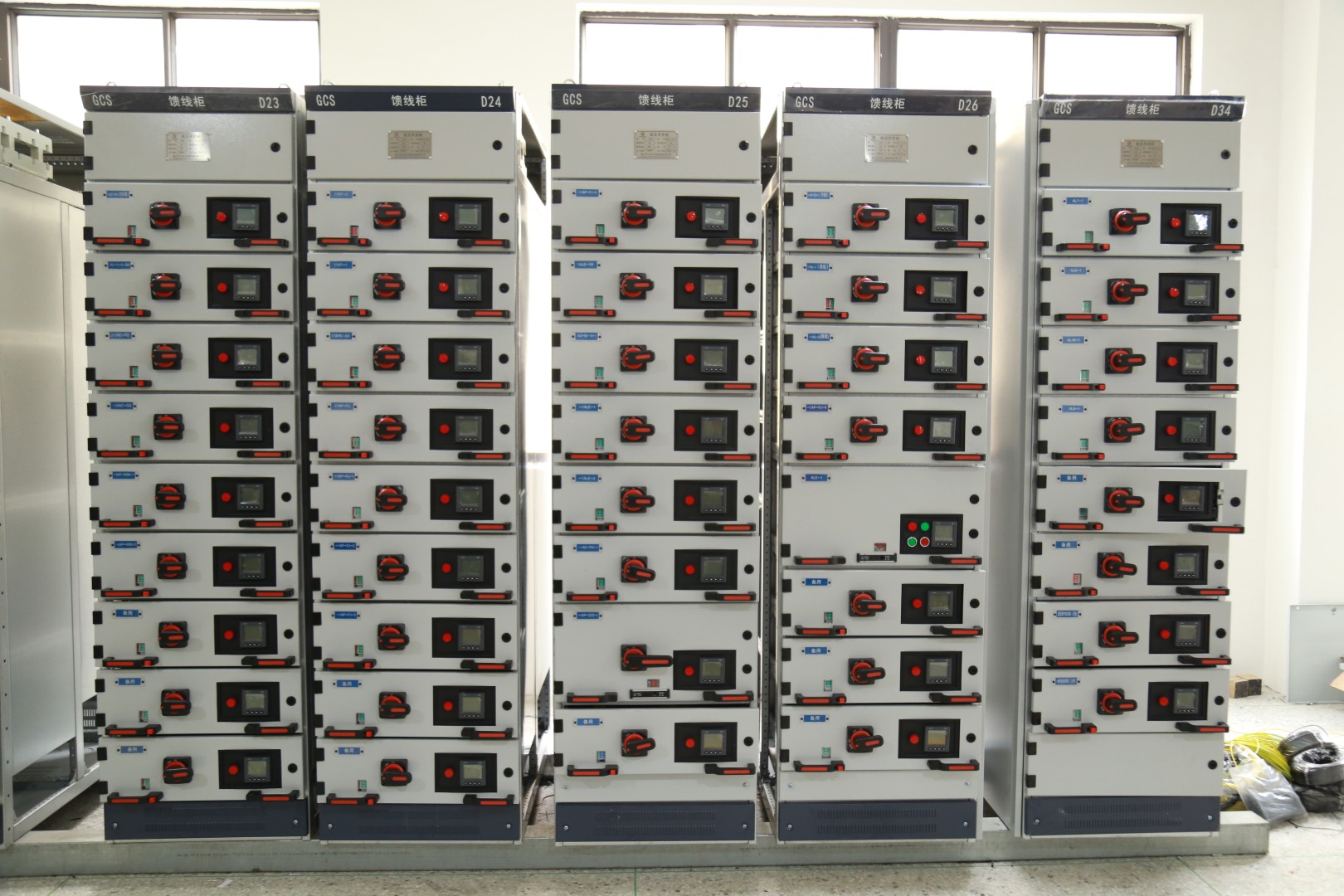

例如，对于肯尼亚的水处理厂， 配电板 可以为 MCC 部分提供 DOL 启动器，而第二部分则通过 Modbus RTU 通信处理 VFD 控制的泵，返回到 SCADA 工作站。电源和控制这两个世界必须在一个外壳内进行物理和电气隔离。

控制面板工业自动化设计的关键规则：

• 使用屏障或单独的电缆管道将电源线与控制信号电缆隔离

• 使用屏蔽电缆传输模拟和通信信号

• 在输入电源和通信线路上应用电涌保护装置 (SPD)

• 用与端接图匹配的唯一套圈编号标记每根电线

每个买家必须定义的技术规格

在联系任何工业面板 OEM 或电源控制面板制造商之前，您需要明确的技术规格。模糊的询问会产生模糊的报价和错误的面板。定义以下内容：

预先提供这些参数可以减少 50% 与控制面板供应商之间的来回沟通，并显着缩短交货时间。

根据 国际电工委员会 (IEC) 的规定，IEC 61439 定义了低压开关设备和控制设备组件的要求。对于受监管市场中的项目来说，遵守该标准是没有商量余地的。

OEM 制造流程：分阶段

与工业面板 OEM 合作意味着您的面板是在受控质量体系下按照您的规格制造的。以下是专业电源控制面板制造商处理您订单的方式：

第 1 阶段 — 技术审查（第 1 周） OEM 审查您的 SLD、加载计划和站点数据。它们会标记任何冲突 - 例如，无法实现所需区分的指定断路器，或与外壳 IP 等级冲突的电缆入口。您可以在生产开始之前解决这些问题。

第 2 阶段 — 工程和图纸批准（第 1-2 周） OEM 制作 GA 图纸、原理图和 BOM。您审核并批准。这个阶段的任何改变都不需要任何成本。制造完成后进行更改的成本很高。

第 3 阶段 — 材料采购（第 2-4 周） OEM 从认可品牌订购组件。对于电网标准各异的非洲项目，ABB、施耐德电气和西门子等品牌提供经过验证的本地支持和备件供应。在关键基础设施中使用非品牌组件会增加长期维护风险。

第 4 阶段 — 制造和接线（第 4-8 周） 金属板切割、弯曲、粉末喷涂、母线制造和元件安装按顺序进行。接线遵循批准的原理图。每根电线都带有套圈并贴有标签。

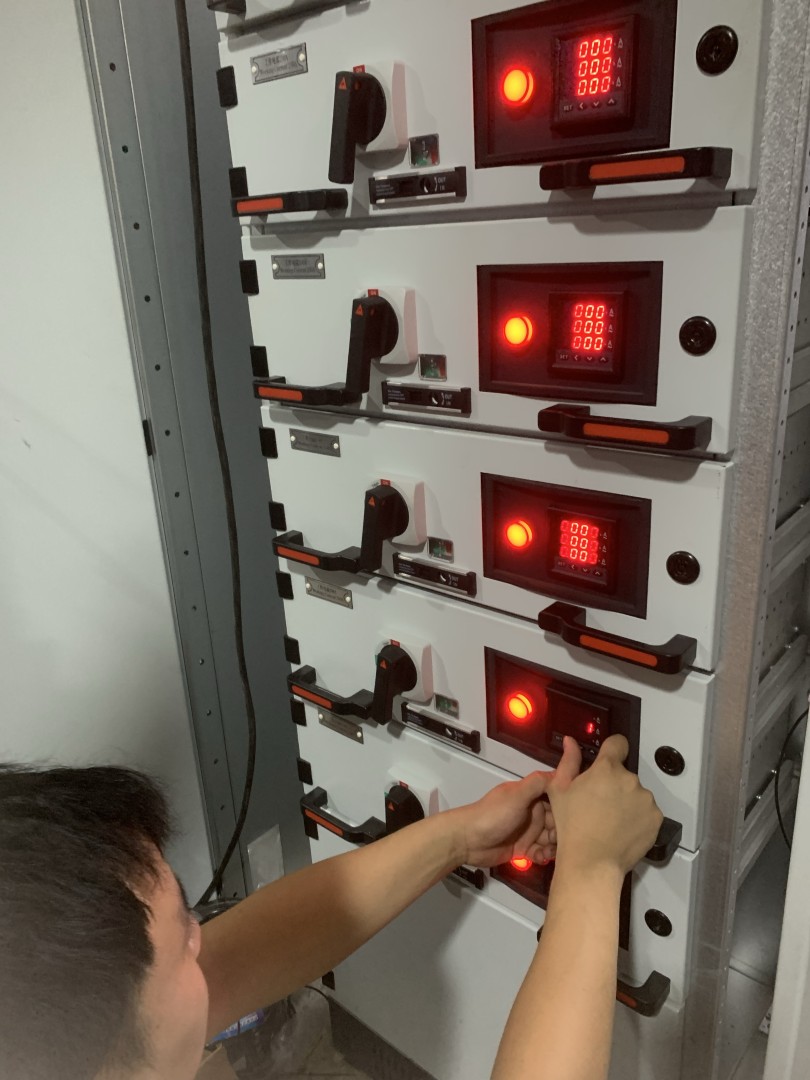

第 5 阶段 — 工厂验收测试 (FAT)（第 8-9 周） FAT 是发货前的质量关口。在面板运抵您的现场之前，专业的控制面板供应商会在工厂测试介电强度、绝缘电阻、功能操作和保护继电器设置。您或您的代表可以远程或亲自见证 FAT。

第 6 阶段 — 包装和运输（第 9-10 周） 面板包装在出口级木箱或钢框架中。文件——测试报告、证书、图纸、备件清单——都装在里面或以数字方式发送。

大多数定制工业控制面板的总交付时间： 从图纸批准到发货需要 8 至 12 周。

好的控制面板供应商与差的控制面板供应商的区别

并非每个控制面板供应商都提供相同的质量。以下是评估您的选择时需要注意的事项：

认证证书

• ISO 9001 认证的质量管理体系

• 来自认可实验室的 IEC 61439 型式测试证书

• 第三方检验验收（SGS、Bureau Veritas、TÜV）

元件采购

• 采用一线品牌（ABB、施耐德、西门子、正泰）

• 提供可追溯的 BOM 和型号

• 未经书面批准不得更换组件

工程能力

• 内部工程师可以检查您的 SLD 并标记错误

• 具有非洲电网标准（415V，50Hz）的经验

• 熟悉 ERA 乌干达 和 EPRA 肯尼亚 电网连接要求

售后支持

• 提供 FAT 后的竣工图

• 提供备件清单以及本地采购选项

• 调试后回复技术疑问

非洲工业定制电气面板

非洲工业部门快速增长。根据 非洲开发银行（AfDB） {target='_blank'}的数据，撒哈拉以南非洲地区的基础设施投资持续加速，其中能源基础设施占据了很大份额。乌干达的工业走廊、肯尼亚在四大议程下的制造业增长以及安哥拉的石油和天然气行业都需要可靠、符合当地标准的 低压开关设备 和定制配电板。

但非洲项目有特殊要求，通用目录中的现成面板无法满足：

• 高环境温度：母线必须降额 15–20%，才能在 35°C 以上连续运行

• 灰尘和湿度：安哥拉和肯尼亚沿海站点需要IP54或更高；乌干达内陆采矿场可能需要 IP65 并配备防冷凝加热器

• 发电机兼容性：许多站点使用柴油备用。 ATS 面板 必须能够处理无反馈的发电机源切换

• 远程现场物流：当现场访问受到限制时，面板必须设计为可拆卸或分段交付

• 当地合规性：世界银行 资助的项目 需要 IEC 61439 合规性、FAT 文件和第三方检验证书

具有真正非洲项目经验的控制面板供应商了解这些要求。没有这种经验的供应商将需要您支付费用来学习它们。

比较面板类型：买家快速参考

要深入了解 可减少配电系统能源浪费 的功率因数校正面板，请参阅我们的专用资源。

常问问题

问：我需要提供哪些信息才能获得定制工业控制面板的准确报价？ 答：您需要提供单线图、负载表（带有额定值的电机列表或电路列表）、站点位置、环境温度、IP 等级要求、电压和频率以及任何适用的合规标准。您提供的详细信息越多，报价就越快、越准确。

问：工业面板 OEM 和标准面板经销商有什么区别？ 答：OEM 根据您的规格使用原材料设计和制造面板。经销商销售预制的目录面板。对于简单的照明面板或小型 DB 板之外的任何东西，OEM 都会为您提供项目规范所需的定制和合规性文档。

问：控制面板设计公司可以同时负责设计和制造吗？ 答：是的——这是首选方法。当设计和制造同处一室时，设计意图就会贯彻到接线台上，而不会出现翻译错误。如果您使用单独的设计者和单独的构建者，协调差距很常见。

问：如何验证控制面板供应商是否符合 IEC 61439 标准？ 答：索取由认可的第三方实验室颁发的型式测试证书。经验证的证书将引用特定的测试标准（IEC 61439-1和-2）、面板型号、测试日期和实验室名称。没有第三方证书的自我声明合规性不能满足项目规范要求。

问：控制面板工业自动化会增加哪些成本？ 答：PLC 集成、SCADA 通信、VFD 接线和 HMI 接口使相同额定值的纯电源面板的成本增加 20-40%。这一增长反映了编程和测试的工程时间以及自动化组件的成本。对于大多数流程应用，运营节省在 12-18 个月内证明了投资的合理性。

结论

定制工业控制面板不是商品购买。它们是根据您网站的具体要求而设计的工程产品。与经验丰富的控制面板设计公司（根据 ISO 9001 和 IEC 61439 处理控制面板设计和制造的公司）合作是降低风险、压缩交付时间和满足项目合规性要求的最有效方法。

Giantele 是一家专门的工业面板 OEM 和电源控制面板制造商，已向乌干达、肯尼亚、安哥拉和整个撒哈拉以南非洲地区供货。我们设计、制造、测试和运输满足您规格的定制配电板，而不是近似的目录。

请通过联系我们 Giant-electric.com/contactus.html ，开始您的技术审查。分享您的SLD和站点数据，我们将在48小时内返回详细的技术方案。
