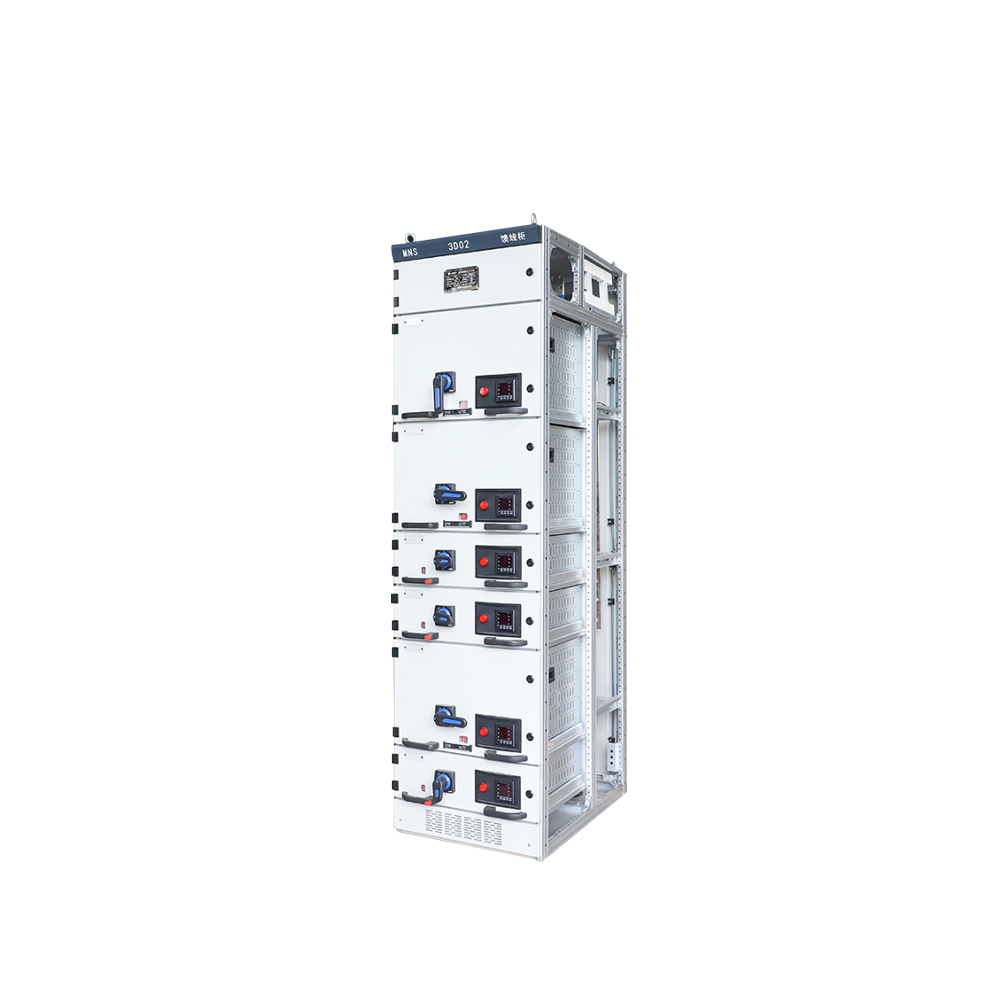

定制控制面板：电机控制中心如何工作？

MCC 如何运作？核心运作原理<\/h2>

MCC的运行逻辑遵循清晰的顺序。了解它可以帮助工程师和买家指定正确的定制控制面板设计。<\/p>

第 1 步 — 供应条目。<\/strong><\/span> 输入三相电源通过主进线断路器连接至主母线。母线将电力水平或垂直分配到每个起动器部分。<\/p>

第 2 步 — 启动操作。<\/strong><\/span> 每个电机馈线部分都包含一个接触器和一个过载继电器。当启动命令到达时，接触器闭合。当收到停止命令时它会打开。<\/p>

第 3 步 — 保护。<\/strong><\/span> 过载继电器持续监控电机电流。如果电流上升到高于设定阈值，继电器将打开接触器电路。这可以保护电机免受热损坏。<\/p>

第 4 步 — 控制。<\/strong><\/span> 按钮、PLC 或 SCADA 系统向接触器线圈发送启动和停止信号。这就是定制控制面板设计增加最大价值的地方——将控制逻辑与特定过程相匹配。<\/p>

第 5 步 — 监控。<\/strong><\/span> 电流表、功率表和故障指示器为操作员提供每个电机电路的实时数据。现代工业电气面板集成了数字显示器和通信模块，用于远程监控。<\/p>

<\/div><\/figure>

<\/div><\/div>

工业电气面板内的关键组件<\/h2>

每个 MCC 部分（通常称为“桶”）都包含几个关键组件。对于可靠的电气面板制造来说，优质组件是不可谈判的。<\/p>

<\/colgroup>

成分<\/p><\/th>	功能<\/p><\/th><\/tr>
主断路器（MCCB）<\/p><\/td>	断开并保护整个馈电电路<\/p><\/td><\/tr>
接触器<\/p><\/td>	在负载下打开和关闭电机<\/p><\/td><\/tr>
过载继电器<\/p><\/td>	检测过电流并使电机电路跳闸<\/p><\/td><\/tr>
控制变压器<\/p><\/td>	对控制电路进行降压（24V 或 110V）<\/p><\/td><\/tr>
按钮/选择开关<\/p><\/td>	提供本地启动/停止和手动-关闭-自动 (HOA) 切换<\/p><\/td><\/tr>
接线端子<\/p><\/td>	组织现场接线连接<\/p><\/td><\/tr>
辅助触点<\/p><\/td>	向 PLC 或 SCADA 反馈状态信号<\/p><\/td><\/tr>
保险丝<\/p><\/td>	保护控制电路免受短路影响<\/p><\/td><\/tr><\/tbody><\/table><\/div> 良好的控制面板制造意味着选择成熟的品牌——ABB、施耐德和西门子是非洲工业项目的基准。组件质量直接影响平均无故障时间。<\/p> <\/div><\/figure> <\/div><\/div> 用于电机控制的定制控制面板类型<\/h2> 并非所有自定义控制面板都有相同的用途。经验丰富的控制面板设计公司会根据负载大小、现场条件和工艺要求推荐合适的类型。<\/p> 固定式MCC<\/h3> 启动器直接用螺栓固定在机柜中。这种设计简单且具有成本效益。但它需要完全关闭才能为任何单个电路提供服务。固定式 MCC 适合负载简单的小型设施。<\/p> 可抽出式 MCC<\/h3> 每个启动桶都可以在导轨上滑入和滑出。技术人员可以移除其中一个部分，而无需切断面板其余部分的电源。这是采矿、水务和连续处理工厂的首选设计。具有抽出式功能的 低压开关设备<\/a> 遵循相同的原理。<\/p> 带通讯的智能MCC<\/h3> 这些面板为每个启动器添加了 Modbus、Profibus 或以太网模块。有关电流、电压、功率和故障代码的数据传输至中央 SCADA 系统。这种类型的电气控制面板制造适合具有自动化要求的大型设施。<\/p> 变频器面板<\/h3> VFD 面板装有变频驱动器，而不是直接在线启动器。它精确控制电机速度和扭矩。常见于泵送、风扇和输送机应用。请参阅我们的 VFD 面板和 ATS 面板<\/a> 产品系列以了解规格。<\/p> <\/div><\/div> 定制控制面板设计：工程师必须指定的内容<\/h2> 良好的自定义控制面板设计始于正确的数据。可靠的电气面板制造商在制作图纸之前需要以下信息。<\/p> 电机数量及其额定功率<\/strong><\/span><\/p><\/li> 电压和频率<\/strong><\/span> （例如，东非为 415V/50Hz）<\/p><\/li> 启动器类型<\/strong><\/span> — 直接启动器、星三角启动器或软启动器<\/p><\/li> 控制源<\/strong><\/span> — 手动按钮、PLC 或远程 SCADA<\/p><\/li> IP 等级<\/strong><\/span> — IP42 适用于清洁的室内场所，IP55 适用于多尘或室外环境<\/p><\/li> 外壳材质<\/strong><\/span> ——冷轧钢或304不锈钢<\/p><\/li> 短路耐受电流<\/strong><\/span> （kA 额定值，根据 IEC 61439 <\/a>）<\/p><\/li> 母线材料和额定电流<\/strong><\/span><\/p><\/li> 电缆引入方向<\/strong><\/span> - 顶部或底部<\/p><\/li> 特殊要求<\/strong><\/span> ——防冷凝加热器、电涌保护、接地故障继电器<\/p><\/li><\/ul> 跳过任何这些项目都会导致订单变更、延误和面板与现场条件不匹配。<\/p> <\/div><\/div> 电气面板制造：制造过程<\/h2> 了解电气面板制造过程有助于买家设定现实的交货时间并提出更好的问题。<\/p> 第一阶段——技术审查。<\/strong><\/span> 工程师检查负荷表并确认设计假设。它们标记指定组件与 IEC 61439 要求之间的冲突。<\/p> 第 2 阶段 — 图纸批准。<\/strong><\/span> 控制盘设计公司制作单线图、总布置图、原理图接线图。买方在制造开始前进行审查和批准。<\/p> 第三阶段——材料采购。<\/strong><\/span> 断路器、接触器、继电器、母线、外壳均来自一级供应商。优质组件的交货时间通常为两到四个星期。<\/p> 第 4 阶段 — 制造和布线。<\/strong><\/span> 钣金切割、弯曲、喷漆和组装按顺序进行。接线完全遵循批准的原理图。每根电线都经过编号和套圈编码。<\/p> 第 5 阶段 — 工厂验收测试 (FAT)。<\/strong><\/span> 发货前，技术人员测试每个电路：绝缘电阻、介电耐受、功能启动/停止、过流跳闸和接线间检查。电机 控制中心面板<\/a> 在出厂前必须通过所有 FAT 标准。<\/p> 第六阶段——包装和交付。<\/strong><\/span> 面板装在带有减震泡沫的木箱中运输。包括文档——竣工图纸、测试报告、组件数据表和备件清单。<\/p> 对于具有五到二十个启动器的定制 MCC，从图纸批准后的典型交付时间为八到十二周。<\/p> <\/div><\/figure> <\/div><\/div> 工业电气面板的标准和合规性<\/h2> 合规不是可选的。世界银行和 非洲开发银行<\/a>在乌干达、肯尼亚和安哥拉资助的项目需要有文件证明符合国际标准。<\/p> <\/colgroup> 标准<\/p><\/th> 范围<\/p><\/th><\/tr> IEC 61439<\/a><\/p><\/td> 低压开关设备和控制设备组件<\/p><\/td><\/tr> IEC 60947-4-1<\/p><\/td> 接触器和电机启动器<\/p><\/td><\/tr> NEMA ICS 18<\/p><\/td> 电机控制中心（北美市场参考）<\/p><\/td><\/tr> ERA 乌干达电网代码<\/p><\/td> 乌干达的连接要求<\/p><\/td><\/tr> EPRA 肯尼亚法规<\/p><\/td> 肯尼亚的电网连接和安全要求<\/p><\/td><\/tr><\/tbody><\/table><\/div> 合格的控制面板设计公司持有 ISO 9001 认证，并可根据要求提供 IEC 61439 型式测试证书。 SGS 或必维国际检验集团 (Bureau Veritas) 进行第三方检验在大型基础设施项目中很常见。<\/p> <\/div><\/figure> <\/div><\/div> 为什么非洲的工业增长正在推动对定制控制面板的需求<\/h2> 东非和南部非洲正在大力投资制造业、采矿业和公用事业。世界银行 估计，撒哈拉以南非洲地区每年需要900亿美元的能源基础设施投资这对正确指定的工业电气面板产生了强烈的需求。<\/a> 。<\/p> 在乌干达，农产品加工厂和纺织厂的快速扩张需要可靠的电机控制。在肯尼亚，自来水公司和制造区需要能够应对 35°C 以上环境温度的 MCC。在安哥拉，采矿和石油和天然气设施需要防爆或高 IP 等级的外壳。<\/p> 功率 因数校正<\/a> 面板通常与 MCC 一起指定，以抵消多个电机产生的无功功率。这种组合减少了公用事业处罚并提高了系统效率。<\/p> <\/div><\/div> 选择合适的电气面板制造商<\/h2> 合格的配电板制造商和差劲的配电板制造商之间的差异会在配电板操作的三到七年中显现出来，而不是在第一天就显现出来。<\/p> 寻找这些资格：<\/p> IEC 61439 型式测试证书<\/strong><\/span> — 不仅仅是合格声明<\/p><\/li> ISO 9001 认证的制造<\/strong><\/span> — 一致的过程控制<\/p><\/li> 一级组件<\/strong><\/span> — ABB、Schneider、Siemens 或同等产品<\/p><\/li> 热带气候下母线降额<\/strong><\/span> ——根据中国或欧洲环境温度制造的面板在非洲会过热<\/p><\/li> 成熟的非洲项目经验<\/strong><\/span> ——来自乌干达、肯尼亚或安哥拉的参考<\/p><\/li> 完整的文档包<\/strong><\/span> — 竣工图纸、FAT 报告、备件清单<\/p><\/li><\/ul> Giantele（浙江浙贵电气有限公司）已向 乌干达、肯尼亚和安哥拉的工业买家提供我们的内部工程团队负责端到端地处理定制控制面板设计、制造、FAT 和导出文档。<\/a> 定制工业控制面板。<\/p> <\/div><\/div> 常问问题<\/h2> 问：MCC 和配电盘有什么区别？ <\/strong><\/span> MCC 包含用于电机保护和控制的电机起动器、接触器和过载继电器。配电板包含用于将电力分配给多个分支电路（照明、插座和非电机负载）的断路器。一些自定义控制面板结合了这两种功能。<\/p> 问：电机控制中心可以支持PLC集成吗？<\/strong><\/span> 是的。现代工业电气面板包括 DIN 导轨、端子块和用于 PLC、HMI 和通信模块安装的电缆管道。控制面板设计公司在绘图阶段必须了解PLC品牌和I/O数量。<\/p> 问：乌干达或肯尼亚的室外 MCC 需要什么 IP 等级？<\/strong><\/span> 对于热带气候的室外或半室外场所，IP55 是最低要求。需要 IP5X 以上的防尘和 5 级喷水防护。一些采矿场指定 IP65。在最终确定设计之前，请与您的电气面板制造商确认。<\/p> 问：电气面板制造需要多长时间？<\/strong><\/span> 对于具有 10 到 20 个启动器的标准 MCC，图纸批准后需要 8 到 12 周的时间。具有 PLC 集成、特殊保护继电器或大母线额定值的复杂面板可能需要十二到十六周的时间。<\/p> 问：巨泰对出口面板提供售后支持吗？<\/strong><\/span> 是的。我们为每个面板提供竣工图、接线图、FAT 报告、组件数据表和推荐的备件清单。可通过电子邮件和视频通话提供远程技术支持。<\/p> <\/div><\/div> 结论<\/h2> 围绕正确设计的 MCC 构建的定制控制面板可保护您设施中的每台电机并减少停机时间。从进线母线到单独的启动桶，每个组件都很重要。制造过程也是如此——从图纸审批到 FAT 到出口包装。选择符合 IEC 61439 标准、获得 ISO 9001 认证并具有非洲现场条件实际经验的电气面板制造商。<\/p> 准备好指定您的下一个自定义控制面板了吗？ 请联系 Giantele<\/strong><\/span><\/a> 并提供您的电机时间表和现场数据。我们将在48小时内提供技术方案。<\/p> <\/p><\/div>"}
