控制面板：如何为工业项目选择合适的制造商

介绍

控制面板是任何工业设施的神经中枢。无论您在坎帕拉经营工厂、内罗毕水处理厂还是罗安达采矿作业，您的整个电气系统都依赖于正确设计和建造的电气控制面板。

大多数买家面临的问题不是技术问题。它正在寻找了解您的特定负载要求、当地法规和项目时间表的控制面板制造商。错误的选择会导致反复出现故障、检查失败以及难以挽回的生产损失。

本指南将引导您了解工业控制面板的用途、合格的面板制造商与普通面板制造商的区别，以及在签署任何采购订单之前要问哪些问题。

控制面板在工业设施中的实际用途

控制面板是容纳开关设备、保护装置、控制组件和监控设备的外壳。这些组件一起启动、停止、保护和监控整个设施的电力负载。

在水泥厂中，控制面板管理窑驱动器、输送机电机和除尘器。在自来水公司中，它们控制泵站和流量计。在纺织厂中，它们调节变速驱动器和加热元件。

该面板具有三项功能：将电力分配给正确的负载，保护设备免受过流和短路等故障的影响，并为操作员提供控制系统的安全界面。当这些功能中的任何一个出现故障时，整个生产线就会停止。

这就是为什么的选择 电气面板制造商 比大多数买家在早期规划阶段意识到的更重要的原因。

您会遇到的工业控制面板类型

并非所有电气控制面板都是相同的。您需要的类型取决于您的流程、负载曲线以及设施所需的自动化水平。

电机控制中心 (MCC)

MCC 将所有电机启动器电路整合到一个外壳中。每个馈线都有自己的隔间，配有断路器、接触器、过载继电器和控制端子。这种布局简化了维护：可以隔离和维修一个电机电路，而无需关闭整个面板。

MCC 在东非和南部非洲的水处理厂、食品加工设施和矿场中很常见。

配电板

配电 板 接收来自主变压器或公用电源的输入电源，并将其分配给子电路和下游面板。它负责大多数工业设施的第一层保护。

VFD面板和ATS面板

变频驱动 (VFD) 面板控制需要流量或压力调节的过程的电机速度。当市电发生故障时，自动转换开关 (ATS) 面板会将负载切换至发电机或备用电源。两者都是专用面板，需要仔细调整尺寸和编程。

定制工业控制面板

许多项目需要针对特定​​流程量身定制的定制工业控制面板。安哥拉的一家鱼类加工厂可能需要将电机控制、温度监控和 PLC 集成在一个外壳中。标准目录面板很少涵盖这一点。

优秀的面板制造商与普通面板制造商的区别是什么

一个称职的面板制造商和一个偷工减料的面板制造商之间的区别体现在细节上。以下是最重要的领域。

IEC 61439 合规性和型式测试

IEC 61439 是低压开关设备和控制设备组件的国际标准。它定义了温升、短路承受能力和间隙距离的要求。任何用于世界银行资助或非洲开发银行资助的乌干达或肯尼亚项目的面板都必须符合这一标准。

询问电气面板制造商他们的面板是否经过型式测试或通过计算验证。经过型式测试的面板在项目检查期间承受更大的重量，因为测试是在物理原型上完成的，而不是从公式得出的。

组件质量和采购

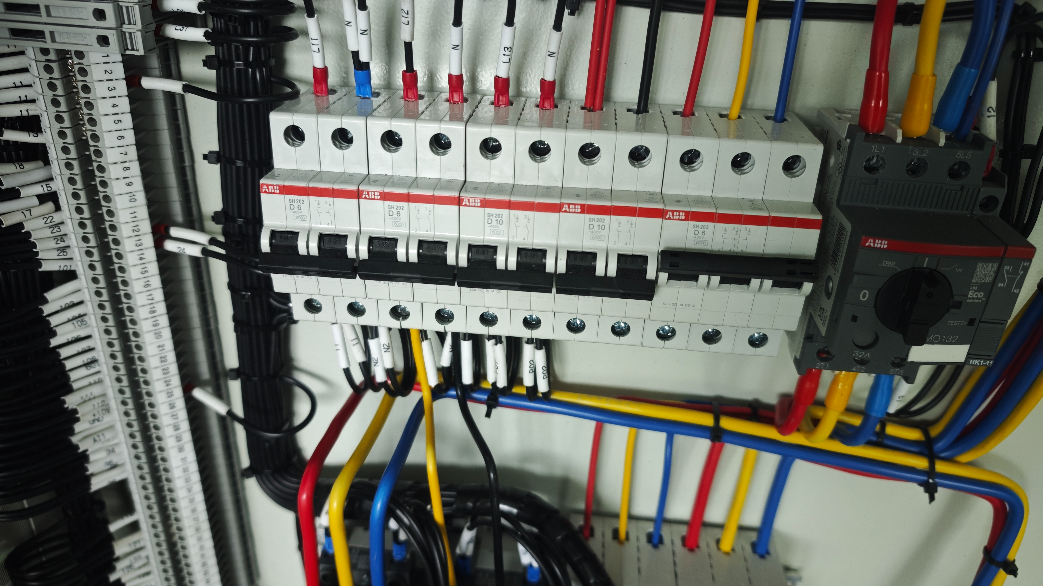

面板的可靠性取决于其最薄弱的组件。信誉良好的配电盘制造商指定关键部件的主要品牌：ABB、施耐德电气、西门子或正泰断路器；用于接触器的 Delixi 或 LS。在承诺之前索要一份材料清单。

一些制造商使用通用组件来降低成本，然后只在照片中改用品牌组件。发货前要求参观工厂或要求第三方检验。

母线尺寸和热量管理

母线尺寸过小是炎热气候下面板故障的主要原因。在乌干达、肯尼亚和安哥拉，环境温度经常超过 35°C。根据欧洲环境假设构建的面板的运行温度将高于额定温度，从而加速绝缘老化和连接故障。

有能力的 面板制造商会 根据当地环境条件降低母线额定值，或从一开始就使用超大母线。

订购前需验证的技术规格

在评估任何定制工业控制面板供应商时，请使用此清单：

不要接受对这些问题的模糊回答。专业的控制面板制造商将在特定于项目的技术提交文件中包含这些数据。

非洲项目要求如何塑造面板规格

乌干达、肯尼亚和安哥拉的项目越来越多地遵循国际采购标准，因为它们是由世界银行、 非洲开发银行或欧洲开发金融机构资助的。这意味着：

• 面板必须符合 IEC 61439 或同等标准

• 发货前通常需要进行工厂验收测试 (FAT)

• SGS、Bureau Veritas 或 TUV 的第三方检验证书可能是强制性的

• 文档包必须包括测试报告、电缆时间表和单线图

对于从事这些项目的 EPC 承包商来说，这造成了真正的资格障碍。并非市场上的每个电气面板制造商都能提供国际项目审核员所需的文件包。

ERA 乌干达 和 EPRA 肯尼亚 还发布了影响电池板规格的电网连接要求，特别是在计量、隔离和故障保护方面。在完成设计之前检查这些要求。

如何评估配电板供应商

寻找可靠的供应商需要的不仅仅是谷歌搜索和价格比较。下面是一个实际的过程：

第 1 步：检查认证。 ISO 9001 是基准。它本身并不能保证面板质量，但它表明工厂已记录设计、生产和检验流程。

第 2 步：询问非洲的项目参考资料。 以前向乌干达、肯尼亚或安哥拉发货的工厂会了解出口文件、国际贸易术语解释通则和当地电压标准。如果没有这样做，可能会在海关或调试过程中产生问题。

第 3 步：在下订单之前请求技术提交。 认真的电气面板供应商将准备项目特定的绘图包：单线图、面板总体布置图以及带有品牌和型号的材料清单。

第四步：明确交货时间和付款条件。 定制面板的生产时间通常在图纸批准后需要 6-12 周。如果制造商为复杂的定制设计报价 3 周，那就是一个危险信号。

第 5 步：规划售后支持。 非洲的面板有时在安装数年后仍需要备件或现场支持。询问制造商是否库存备件以及是否可以提供远程技术援助。

从定制工业控制面板订单中可以期待什么

当您订购定制工业控制面板时，该过程应遵循定义的顺序：

1. 技术审查 - 您提交负载计划、单线图和任何项目规范。制造商进行审查并提出澄清问题。

2. 设计和图纸提交 ——制造商准备面板图纸供您批准。这个阶段通常需要1-2周。

3. 图纸批准 - 您审查并批准图纸。此阶段的任何更改都会增加时间，因此请尽早让您的工程团队参与其中。

4. 生产 — 根据批准的图纸建造面板、接线并贴标签。

5. 工厂验收测试 — 对面板进行连续性、绝缘电阻、功能操作和保护装置设置测试。您或您的代表可以见证这一点。

6. 装运 — 面板已包装、记录并装运。对于东非，预计从中国海运需要 4-6 周。

NEMA和 IEC 均发布了测试程序标准。询问您的供应商他们遵循哪种测试标准，并在包装​​面板之前索取测试报告。

为什么正确的控制面板构建器对您的项目预算很重要

面板质量差并不能省钱。它将成本转移到项目的后期阶段。它通常是这样进行的：

买家选择更便宜的电气面板供应商可以节省 15% 的采购费用。面板到达时没有适当的文件，未通过现场检查，并且需要修改。修改需要三周时间，成本比原来节省的还要多。项目调试延误导致与最终客户签订惩罚条款。

这种模式在非洲工业项目中很常见，经验丰富的 EPC 项目经理现在将供应商质量纳入风险登记册，而不仅仅是成本估算。

合适的控制面板制造商会按时交付、提供完整的文档，并且面板一次就能通过检查。

常问问题

问：控制盘和配电盘有什么区别？ 答：控制柜除了保护设备外，通常还包括接触器、继电器、PLC 等控制设备。配电板主要负责配电和保护，没有电机控制或自动化组件。

问: 制造定制工业控制面板需要多长时间？ 答：标准交货时间为图纸批准后 6-12 周，具体取决于复杂性和组件可用性。简单的馈线支柱可以在 3-4 周内完成。集成 PLC 的大型智能 MCC 可能需要 14-16 周。

问：配电板制造商可以为小型设施提供单相配电板吗？ 答：是的。大多数制造商都处理用于小型商业或农业应用的三相工业面板和单相子配电板。

问：我应该从控制面板制造商那里得到什么保修？ 答：标准商业保修期为调试后 12 个月或发货后 18 个月（以先到者为准）。一些制造商提供特定组件的扩展覆盖范围。

问：非洲项目是否需要控制面板进行本地认证？ 答：乌干达的ERA和肯尼亚的EPRA都有并网要求，部分项目需要UNBS或KEBS合格评定。尽早检查具体的项目要求，因为制造后修改的成本很高。

结论

控制面板不是商品购买。电气控制面板的质量决定了您的设施在未来 10-20 年运行的可靠性。选择正确的控制面板制造商、验证其技术能力并在每个阶段要求提供适当的文档是保护您的项目和客户关系的步骤。

在 Giantele（浙江浙桂电气有限公司），我们 为乌干达、肯尼亚和安哥拉的采矿、公用事业、制造和 EPC 项目制造符合 IEC 61439 的我们的团队提供技术提交、工厂验收测试和完整的文档包。 低压开关设备和工业控制面板。

如果您现在正在指定一个项目或比较电气面板供应商，请通过 Giant-electric.com/contactus.html与我们联系 ，获取技术建议和定价。
