哪些制造商提供适合可扩展电气系统的模块化子配电板？

子配电板很少是您一次性购买的控制面板盒。植物增加了大厅，供给增加了，进料也必须随之而来。制造模块化板的制造商会根据第二次生命而不是第一天来调整外壳和母线的尺寸。以下是如何发现它们。

是什么让子配电板模块化

模块化板是由重复的单元而不是一次性的外壳构建而成。第一次订购之前必须确定三件事：框架占地面积、母线横截面和通道编号。如果该工作有任何一个是唯一的，则第二块板将与第一块板不匹配。

从框架开始。将板材作为产品系列销售的供应商在不同尺寸上保持相同的高度、深度和安装间距，因此第二部分在几年后用螺栓固定。同一系列的工业电气柜采用相同的压盖板、门五金件和内盖。

母线决定了你能发展多远。从传下来的故障级别 传入的主板 设置了最小承受能力，并且母线不能就地升级。一根额定最终负载的金条成本仅比一根额定负载的金条贵一点。

在分机到来之前，方式编号听起来微不足道。如果第一块板运行 1 到 12，并且扩展从 1 重新启动，则从第一天起，每个图纸、标签和锁定程序都是错误的。在采购订单中而不是在现场修复编号约定。

这一切都不取决于供应来自哪里。无论电路板是从变压器还是从站点远端的发电机配电箱供电，都会重复相同的帧。

在比较制造商之前先确定电气面板外壳的尺寸

电气面板外壳的尺寸由三个数字决定：最大引入电缆的弯曲半径、DIN 导轨后面所需的深度以及门的摆动。引用图纸的制造商会要求您提供全部三项。从目录页面引用的制造商则不然。

子板内饰

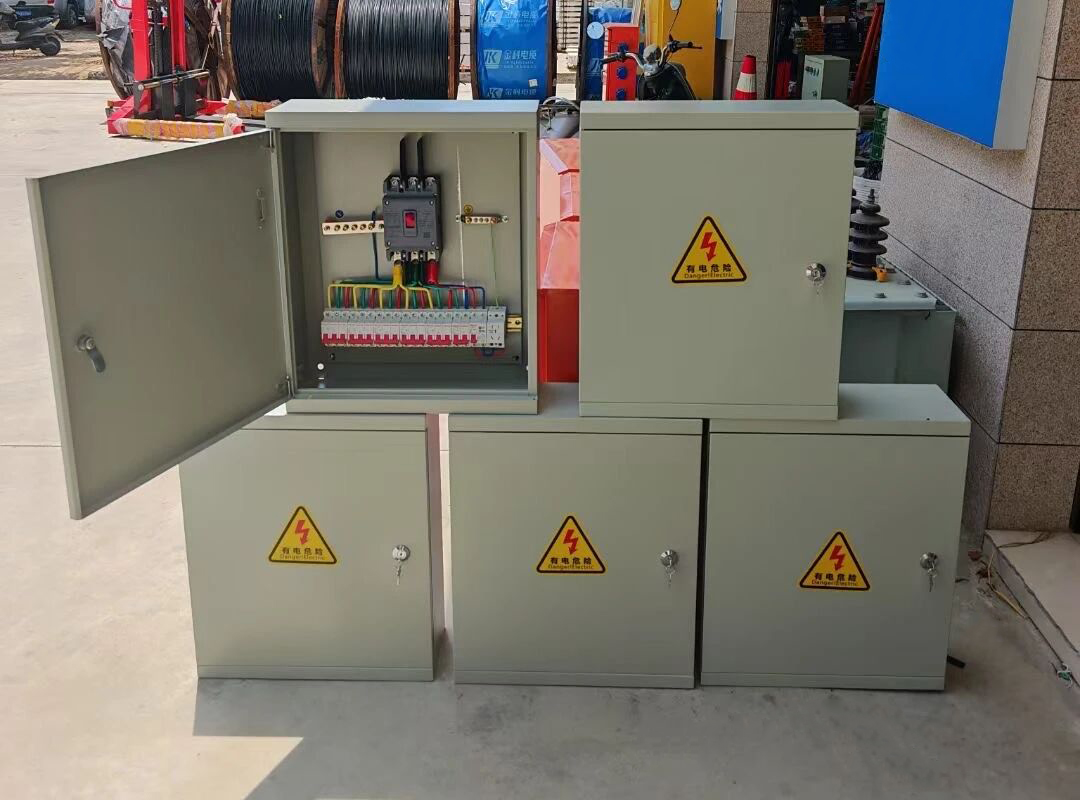

壁挂式子板

空间实际去往何处

带有 250A 进线器和六个出线路的壁挂式板在价格表上看起来很慷慨。在内部，引入电缆大约需要其直径的八倍才能弯曲，母线需要在设备后面留有间隙，并且电线需要避开门铰链的路线。

选择之前先测量墙壁。门的摆动、从下面进入的压盖以及扳手的 100 毫米间隙决定了比电气额定值更多的布局。同样的算法也适用于落地式控制面板柜，只是间隙更大。

董事会家庭通常是这样建立的。以 子主板系列 为例：壁挂式和落地式版本重复一个框架，整个框架具有相同的间距和相同的内盖。

备用通道和空铁路空间：订购多少

如果现场有任何扩展计划，请在每块板上订购 20-30% 的备用通道，并订购一个完整的备用部分。设备价格便宜且添加速度快。空间、母线和电缆入口都没有，这些都是您以后无法以相同价格购买的部件。

配送设备的行为类似于仓库的占地面积。当它是空的时候感觉很浪费，而且这是唯一能让你在新线路到达时说“是”的东西。第一天就达到 100% 的董事会通常需要在两年内进行第二次封闭。

小板首先用完。 壁挂式照明板 通常在主处理负载增长之前很久就失去了多余的照明和小型电源电路，而这正是下一部分的计划得到回报的时候。

Giantele 所服务的市场对工业电力的需求不断攀升， 国际能源署 逐年追踪这一曲线。适合今天尺寸的电路板是提前更换的电路板。

将扩展部分耦合到已上线的板上

扩展部分用螺栓固定在现有板上，母线通过联轴器连接，新线路从扩展部分接线。这项工作需要一个有计划的隔离窗口，而不是周末的猜测。

耦合部分

服务延伸

联轴器的实际成本是多少

400A 板上的单部分扩展通常是四到六个小时的隔离窗口。两个小时涵盖机械耦合和母线扭矩，一个小时涵盖新方法，其余时间用于绝缘电阻和连续性检查。

在负载下第一个 24 小时后再次扭转母线接头，然后在一周后用热像仪扫描接头。松动的接头早在失效之前就显示为热点。

关节是弱点，而不是杆。这一教训也适用于 固定模式开关设备组件 ，其中单个扭矩不足的连接可以煮掉整个部分。

当房间炎热、潮湿或多尘时会发生什么变化

配电柜的评级取决于三个现场条件：环境温度、湿度和灰尘。 IP54 带密封门，适合非洲和中东大多数多尘的机房。冲洗区域需要 IP65 和完全不同的门密封件。

热量是买家低估的部分。密封盒既能防尘，又能保持热量。没有散热计划的封闭式 IP65 板的运行温度通常比环境温度高 15-20K，而且里面的每个设备老化得更快。通风、风扇和过滤器或热交换器都需要预留空间。

在热带气候下，凝结比灰尘造成的损害更大。恒湿器上的 100W 防冷凝加热器成本很低，并且可以在电路板的使用寿命内保护内部。 当您需要 IP65 而无需落地式框架时， 壁挂式外壳系列涵盖密封版本。

如果该板是现成的标准工业电气柜，请对照房间检查垫圈、压盖板和油漆系统。评级的好坏取决于其最弱的切入点。

从定制工业外壳供应商那里验证什么

四份文件将定制工业外壳制造商与带有目录的钣金车间分开。在下达订单之前要求提供所有四个。针对设计验证 IEC 61439 的 是所有其他声明所依据的基线。

供应商证据

四件物品，其中两件不可协商

1

设计验证文件 您所购买的设计（而非类似设计）的温升、短路承受能力和 IP 测试证据。

2

每块板的例行测试报告 对发货序列号进行介电、连续性和功能检查。型式测试证明了设计，这证明了电路板。

3

延伸图和连接图 显示如何将两个螺栓连接到第一部分的尺寸图，包括母线接头和扭矩图。

4

附有交货时间的备件清单 门硬件、盖板和设备，并附有零件编号，以便将来的订单与原始版本相匹配。

索要针对实际序列号的例行测试报告，而不是来自生产线的样品。制造 经过型式测试的低压组件的供应商 通常都会持有这两份文件，并且他们会毫无争议地发送这些文件。

然后看看他们背后的流程。 ISO 9001 认证和当前证书编号告诉您构建从图纸到发货均受到控制。对于您打算重复使用的产品，这比一次性面板更重要。

将控制面板盒视为重复系列中的一件物品，而不是一项定制工作。无论您购买小型壁挂式设备还是大型落地式控制面板柜，问题都是相同的。回答一种尺寸的供应商通常可以回答该范围。

最后的想法

模块化是一种购买决策，而不是一种构建方法。您可以在五年内扩展的板是您今天指定的板，具有备用通道、可扩展母线和提供图纸的供应商。向 Giantele 发送您的装载计划和可扩展电路板布局的可用空间。
