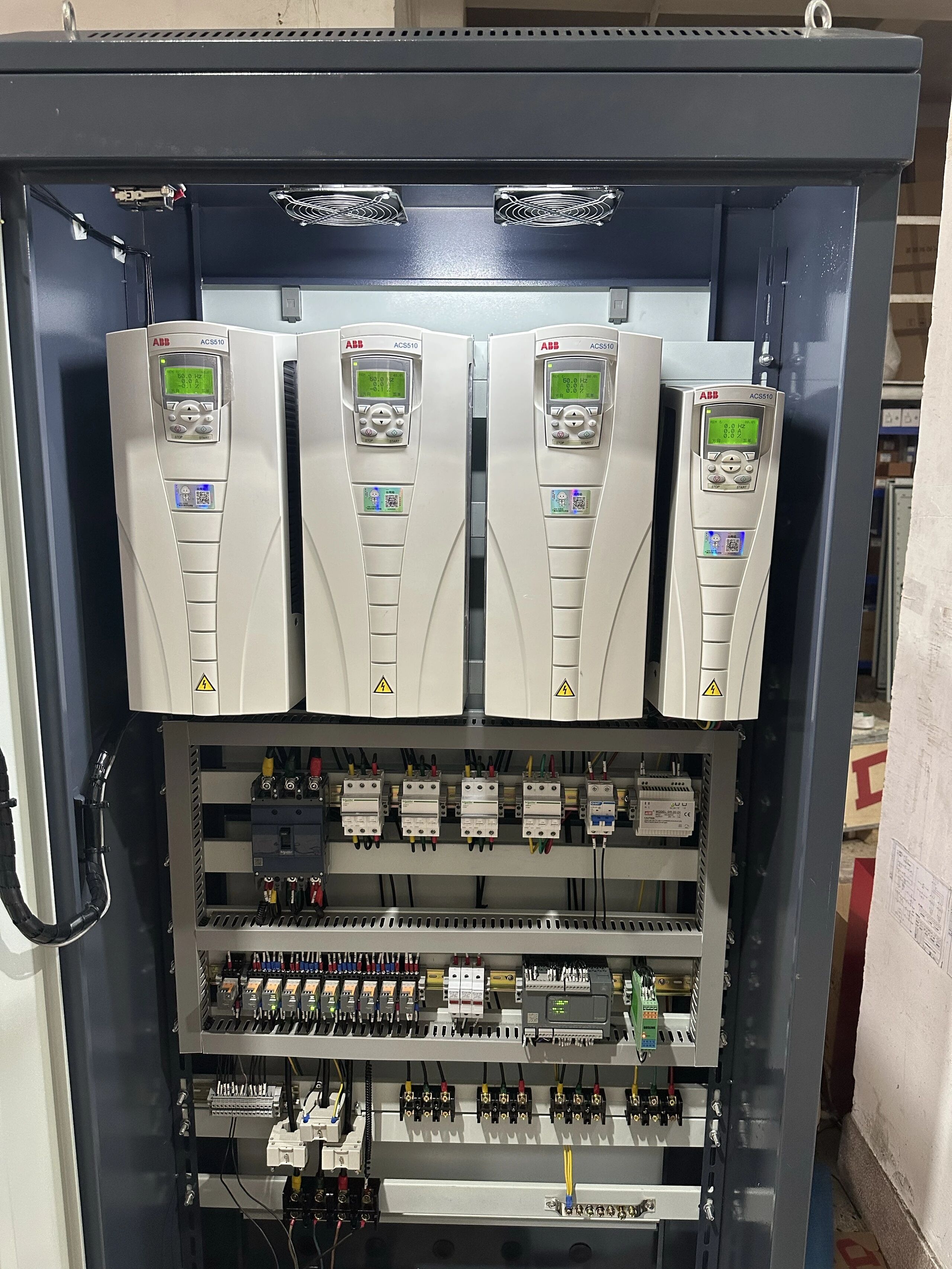

VFD 面板不是内部用螺栓固定驱动器的机柜。它是一个热系统、一个谐波滤波器、一个旁路开关和一个通信节点，全部围绕驱动器进行设计。将其作为商品购买后，驱动器会在两年内降额、跳闸或自行损坏。
本指南介绍了在哪里可以购买具有可定制功能的 VFD 面板以及哪些定制选项真正重要。您指定的应 VFD 面板 与电机、现场温度、供电质量和工厂网络相匹配。
要点
- 热设计决定驱动器寿命： 200kW 驱动器会因热量损失大约 6-10kW。面板必须在现场环境温度下排除热量，否则驱动器会降额。
- 谐波由面板决定： 输入电抗器、直流电抗器和滤波器属于面板规格，在第一次故障跳闸后不再用螺栓固定。
- 旁路适用于关键过程： 如果驱动器发生故障，手动或自动旁路可让电机以固定速度运行，这对于无法停止的泵和风扇很重要。
- 通信是经过规划的，而不是修补的： Modbus、Profibus 或以太网必须在面板中进行接线和测试，而不是由承包商稍后添加。
- MCC 集成是一种选择： VFD 面板可以安装在电机控制中心桶内，从而改变冷却、访问和维护。
热设计：第一个重要的定制
每个驱动器都会浪费热量。 200kW 的驱动器将大约 6-10kW 的输入转化为热量，并且热量必须离开外壳。否则，驱动器会降额并最终因过热而跳闸。 IRENA 电机系统研究表明，现代装置的驱动效率损失在 3-5% 范围内。
面板制造商必须根据现场环境温度（而不是 25 度的实验室）来调整通风尺寸。在热带植物中，这意味着采用过滤进气的强制通风、热交换器或大型驱动器组的空调。
热量如何离开面板决定了驱动器的寿命
三种选择占主导地位：过滤强制通风，这是最便宜的，但会让灰尘进入；闭环热交换器，保持外壳密封；以及处理最热场所的空调。
- 强制通风， 适用于洁净的室内房间
- 多尘或冲洗环境的 热交换器
- 环境温度 高于 40 度的热带地区的空调
向供应商询问温升计算：环境温度、热负荷、气流和预期内部温度。如果报价中不包含，说明热设计还没有做好。这是 VFD 面板过早失效的最常见原因。定制 工业控制面板 设计路径涵盖了这些计算如何成为施工图。
谐波：滤波是 VFD 面板规格的一部分
VFD 驱动面板将谐波电流注入电源。如果未经过滤，这种失真会导致变压器发热、中性线过载并使同一网络上的其他设备跳闸。谐波抑制是面板级决策。
IEC 谐波标准框架 中定义了三种常见的解决方案（从最便宜到最完整） ：
| 解决方案 | 它 | 最适合 | 权衡什么 |
|---|---|---|---|
| 输入电抗器（交流线路电抗器） | 限制谐波并保护驱动器免受电源尖峰的影响 | 大多数单驱动面板；低成本违约 | 减少但不能消除失真 |
| 直流扼流圈 | 进一步减少谐波并平滑直流母线纹波 | 多驱动面板和更严格的供应要求 | 成本更高；仍然没有完全过滤 |
| 无源或有源谐波滤波器 | 使 THD 接近实用极限 | 弱电网、共享变压器、数据中心 | 面板内的成本、空间和热量 |
告诉供应商电源阻抗和总驱动负载。他们应该推荐谐波解决方案并说明预期的总谐波失真。 世界银行 工业能源指导指出，不加控制的驱动谐波会提高全厂设备故障率。没有谐波声明的变频器控制面板报价是不完整的。
关键流程的旁路选项
当驱动器出现故障时，某些进程无法停止。为植物供水的增压泵、清理房间的抽风机或循环冷却剂的冷却器都需要电机来保持运行。旁路为电机提供了围绕驱动器的固定速度路径。
旁路影响整个面板设计。接触器、联锁和保护必须协调一致，这样电机就不会同时由两个电源供电。确认旁路已在工厂联锁和测试，而不是在现场临时搭建。
工厂集成的通信选项
当变频驱动面板与控制系统通信时，它就在自动化工厂中赢得了一席之地。通信模块及其接线是面板的一部分，而不是事后添加的。
Modbus RTU 是通用基线，可与大多数 PLC 配合使用。 Profibus 和 Profinet 适合西门子主导的工厂。以太网 IP 和 EtherCAT 适合较新的安装。面板必须安装好模块、设置好参数并分配好网络地址。
确认供应商在工厂验收测试中测试通信。在没有经过验证的通信链接的情况下到达现场的面板会增加调试时间。工业 控制面板 基础知识也适用于此：带标签的端子、记录的接线和经过测试的接口。
VFD 面板和电机控制中心
VFD面板和电机控制中心相关但又不同。 mcc在电气中代表什么？它代表电机控制中心，是容纳一组电机的起动器、保护和控制的组件。
电机控制面板可以是一台电机的独立外壳。电机控制中心桶是 MCC 内的一个可抽出单元，用于容纳一个电机的起动器或驱动器，并且可以在 MCC 的其余部分保持运行时拉出进行维护。
实际中什么是电机控制中心？它是工厂中每台电机从一排铲斗获得保护、控制和监控的分配点。电气设计中的MCC是电机厂的支柱。
当驱动器位于 MCC 存储桶内时
将 VFD 放入 MCC 桶中可以节省占地面积并集中控制，但它改变了规则。桶通风更紧密，因此散热需要更加小心，并且可抽拉机构增加了成本。
- 独立 VFD 面板 适用于大型驱动器且易于访问
- MCC 铲斗驱动器 适用于紧凑型多电机系列
- 混合动力 适用于混合使用这两种驱动器的工厂
电气控制面板的制造质量决定了两种布置的使用寿命。母线尺寸、电缆隔离和制造过程中的热管理决定了驱动器是否可以凉爽运行十年或在两年内出现故障。
如何选择控制面板制造商
控制面板制造商的验证内容各不相同。一家供应商报价的变频驱动面板带有温升计算、谐波声明和经过测试的旁路，这就是工程设计。只报出价格和交货日期的就是组装。
索要与您的序列号相匹配的测试报告，而不仅仅是型号证书。确认工厂验收测试包括驱动器的负载运行，而不仅仅是连续性检查。从未在负载下运行其驱动器的 vfd 面板未经验证。
对于完整的选择框架， 电机控制中心买家指南 涵盖了适用于更广泛装配的相同验证逻辑。当驱动器必须在断电时保持过程正常运行时， 自动转换开关 会进行转换。
常见问题解答
什么是VFD面板？
VFD 面板上哪些定制选项最重要？
MCC在电气中代表什么？
什么是电机控制中心铲斗？
VFD 应该安装在独立面板中还是 MCC 桶中？
为什么VFD面板需要谐波滤波？
在线购买 VFD 面板之前我应该验证什么？
最后的想法
在哪里购买具有可定制功能的 VFD 面板取决于供应商将证明什么。在面板发货之前，必须分别指定、计算和测试热设计、谐波、旁路和通信。
向 Giantele 发送您的电机列表、站点温度和网络协议。我们返回一份变频器面板建议书，其中包含排热计算、谐波解决方案以及在负载下运行驱动器的见证工厂验收测试。
