您的电机控制中心必须适合您的场地。现成的面板很少与您的电机数量、电压或启动器类型相匹配。本指南可帮助您找到可定制的电机控制中心供应商、了解电机控制中心成本并将真正的 MCC 制造商与经销商分开。
电机控制中心是一个钢制外壳，在垂直截面上装有电机起动器、断路器、VFD 和母线。每个部分都装有单独的电机铲斗，可以滑入和滑出以进行维护。
定制工作分为四个层面。首先，电气布局：馈线数量、每台电机的起动器类型、铲斗额定电流、母线尺寸和控制电压。二、物理尺寸：宽度、深度、高度、进线方向、安装类型。三、元件选择：断路器品牌、继电器类型、PLC集成度、通讯协议。第四，环保：IP等级、涂层、耐热化、防弧闪。
真正的 电机控制中心 制造商是根据您的单线图而不是目录进行构建的。您发送负载列表。他们做工程。
电机控制中心的成本从几千美元到超过 100,000 美元不等。以下是价格变动的因素：
成本驱动因素 | 成本较低的选择 | 成本较高的选择 |
|---|---|---|
起动机类型 | 劳工部首发 | VFD 和软启动器 |
供料器数量 | 5–10 桶 | 30–50 桶 |
母线额定值 | 400A–630A | 2000A–4000A |
断路器品牌 | 国内范围 | 国际范围 |
防护等级 | IP41室内 | IP54–IP65 室外 |
自动化 | 没有任何 | PLC+人机界面+SCADA |
分离形式 | 表1 | 表 3b 或表 4 |
最大的成本杠杆是入门类型。 DOL 启动器每桶的成本最低。软启动器的成本要高出 3 至 5 倍。 VFD 控制面板的 成本高出 5 到 10 倍，但可以降低变速负载的能源费用。大多数工厂在关键过程电机上安装 VFD，在辅助设备上安装 DOL 启动器。
母线铜重量是第二大杠杆。 4000A 母线的面板成本是 630A 系统的两倍。根据实际运行负载加上 20% 的备用母线来确定母线尺寸。切勿让销售人员夸大其尺寸以抬高报价。
你会遇到三种类型的卖家：
电机控制中心制造商 拥有自己的工厂。他们建造外壳、安装母线、为每个桶接线，并在内部进行工厂测试。
MCC面板供应商 从工厂采购并加价。有些提供本地支持。有些则不然。
EPC 分包商 将 MCC 捆绑到更大的安装合同中。方便但面板定价不透明。
如果您的场所有内部电气团队，请直接从 mcc 制造商处购买。您可以获得工厂定价和直接的工程支持。如果您的团队规模较小且需要本地调试帮助，请使用信誉良好的 mcc 面板供应商。
问每个电机控制中心供应商这三个问题：
我可以在你们工厂观看工厂验收测试吗？
您标准安装哪些品牌的断路器和接触器？
您在生产前发送单行图纸和物料清单吗？
如果问题一得到“否”，则您正在与经销商打交道。走开。
可靠的 mcc 面板供应商与其他供应商的区别在于三点：组件、测试和文档。
成分。 钢盒是最便宜的部分。里面的内容决定了您的电机是否运行或跳闸。选择使用具有当地分销网络的品牌的断路器、接触器和过载继电器的供应商。凌晨 2 点发生故障的接触器需要在几小时内而不是几周内进行更换。
测试。 每个 MCC 面板 都应通过完整的工厂验收测试。测试涵盖绝缘电阻、介电耐受、连续性、每个桶的功能检查以及保护继电器跳闸。为每个面板获取签名的测试报告。
文档。 在生产之前，您需要一份总体布置图、单线图、每种启动器类型的原理图以及列出每个组件的物料清单。没有图纸的一页报价意味着供应商正在猜测您的要求。
您的电动机控制面板必须与您的场地和电动机相匹配。以下是最重要的选择：
入门组合。 泵电机需要与输送机不同的保护。风机的启动方式与破碎机不同。在一个 MCC 部分内混合使用 DOL、星三角、软启动器和 VFD 启动器。工厂会按照您的装载清单的要求进行生产。
母线材料。 始终指定铜。铝可节省约 30% 的材料，但在热循环下接头处会松动。在炎热的环境中，铝连接件会蠕变并产生热点。铜价几十年来一直保持紧张状态。
控制电压。 大多数站点使用 220V AC 或 24V DC 作为控制电路。当操作员在水边或密闭空间内工作时，24V DC 更安全。尽早决定，因为它会影响每个继电器线圈和接触器的选择。
电缆入口。 顶部入口可节省狭窄电气室的占地面积。地下电缆沟的底部入口工程。错误的输入会导致昂贵的站点返工。
备用桶。 在制造过程中添加 20% 的备用馈线。现在每个备件的价格都在几百美元。后来的改造花费了数千美元并且意味着停工。
控制面板的制造遵循固定的构建顺序。了解它可以帮助您在下订单之前判断工厂的质量。

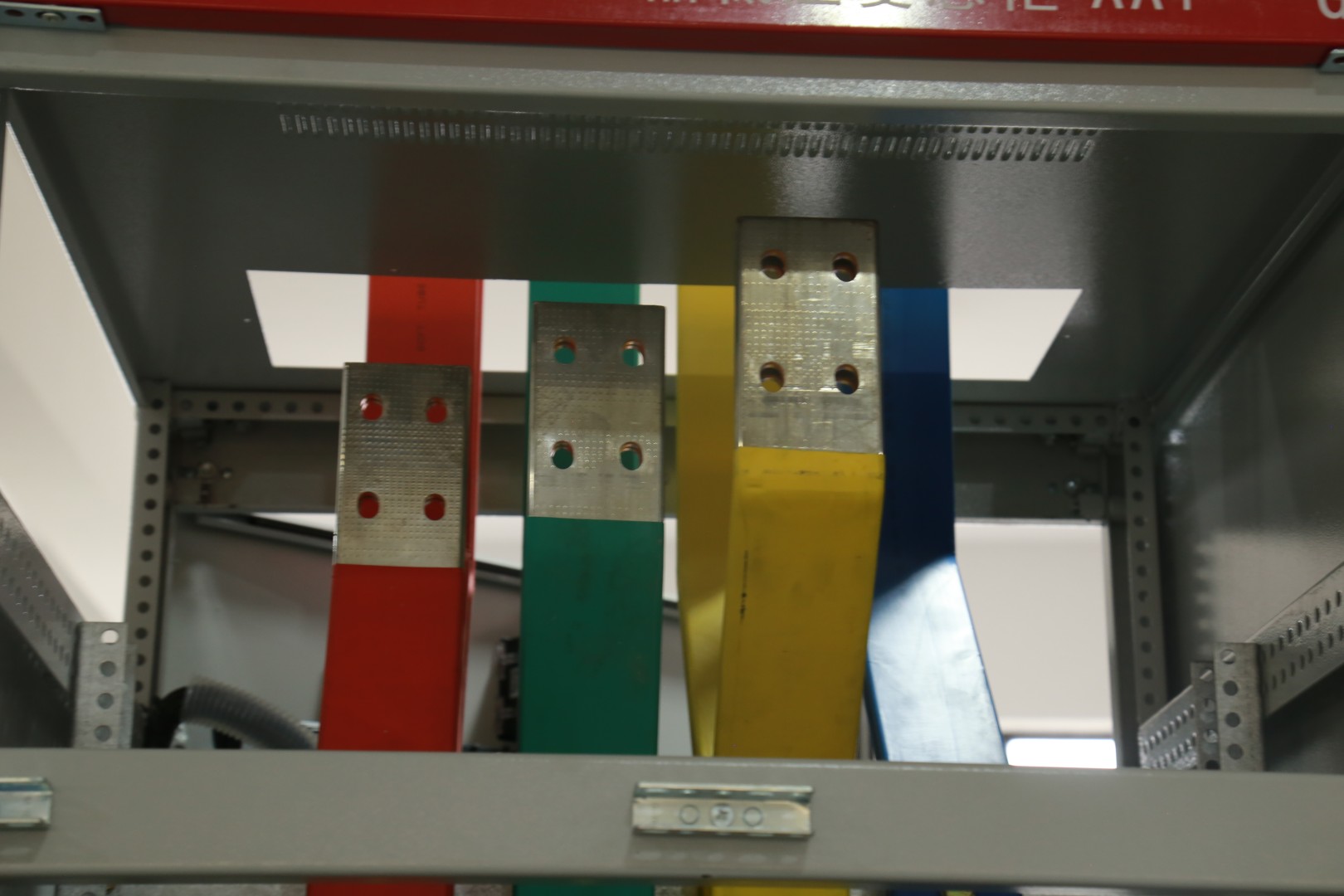

工厂工程师首先检查您的单线图并验证组件额定值和母线尺寸。然后对钢制外壳进行切割、弯曲、焊接和粉末涂层。铜母线经过切割、弯曲、绝缘并用螺栓固定到垂直立管上。断路器、接触器、过载继电器、VFD 和端子均安装在每个铲斗的背板上。连接断路器和母线的电源线接线片。控制线从启动器延伸到端子块再到 PLC I/O。

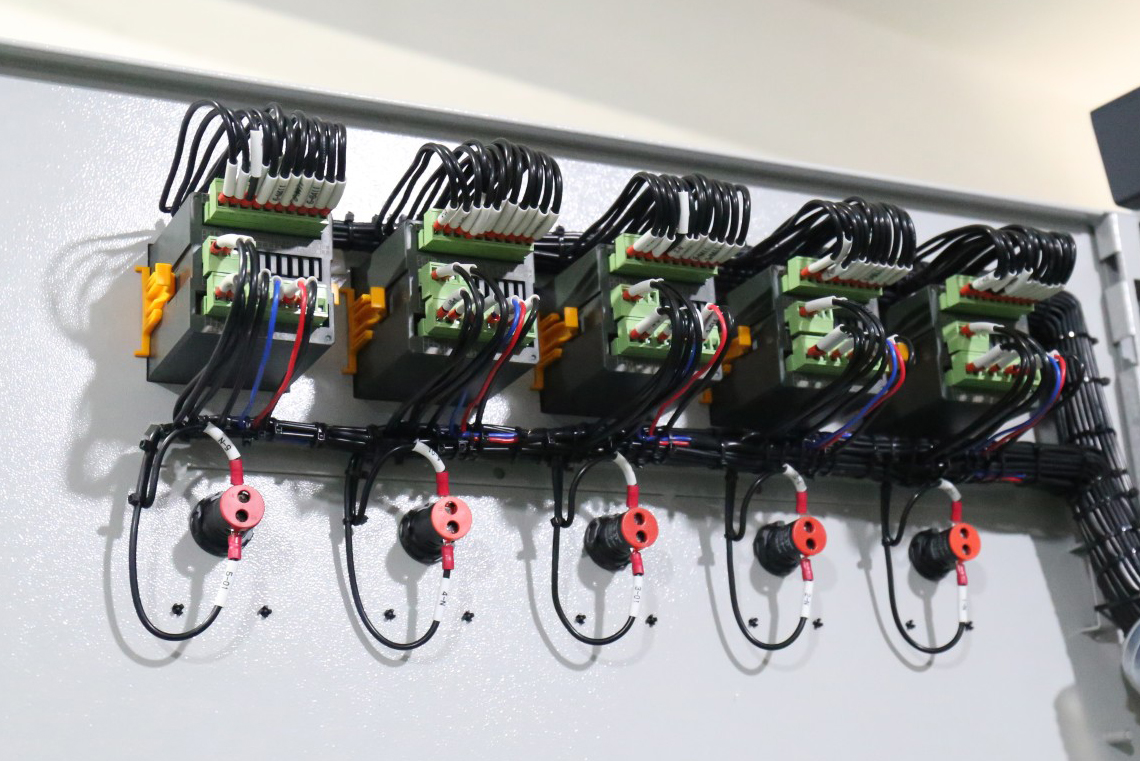

每根电线都有一个与原理图匹配的编号套圈。干净的 工业控制面板 有固定间隔的扎带、穿过管道的电线以及所有清晰标记的东西。凌乱的布线意味着草率的工程。当凌晨 3 点发生故障时，干净的接线可以节省故障排除时间。

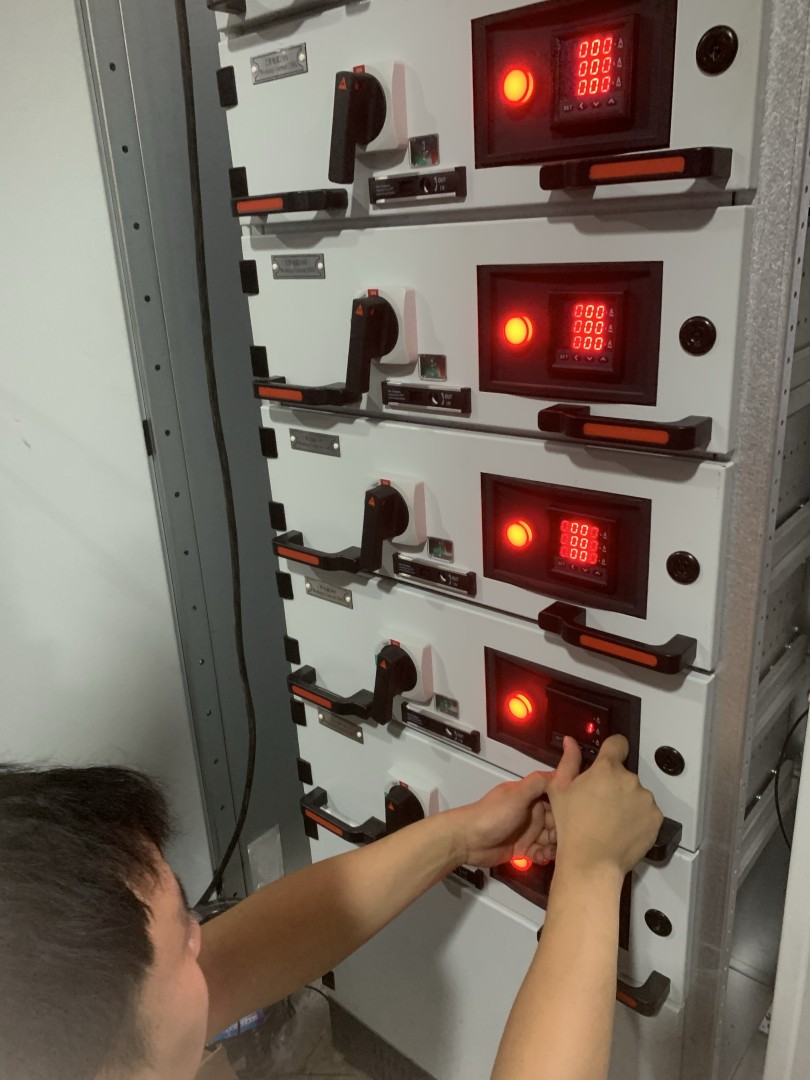

接线后，面板将接受完整的工厂验收测试。检查每个功能：启动、停止、过载跳闸、VFD 斜坡、PLC 逻辑和继电器协调。配电 现场的 板通过正确额定值的电缆和母线立管连接到 MCC。
以这种方式构建的工业配电板易于维护。您的维护团队可以拉出有故障的铲斗，更换启动器，然后在 30 分钟内将其滑回原位。
您的 MCC 必须符合 低压开关设备和控制设备组件的国际标准本标准定义了型式试验、计算设计验证和例行试验。IEC 61439 。
单个组件、断路器和接触器必须符合 低压开关设备和控制设备的 IEC 60947 标准。
向每个 mcc 制造商索要三份文件：

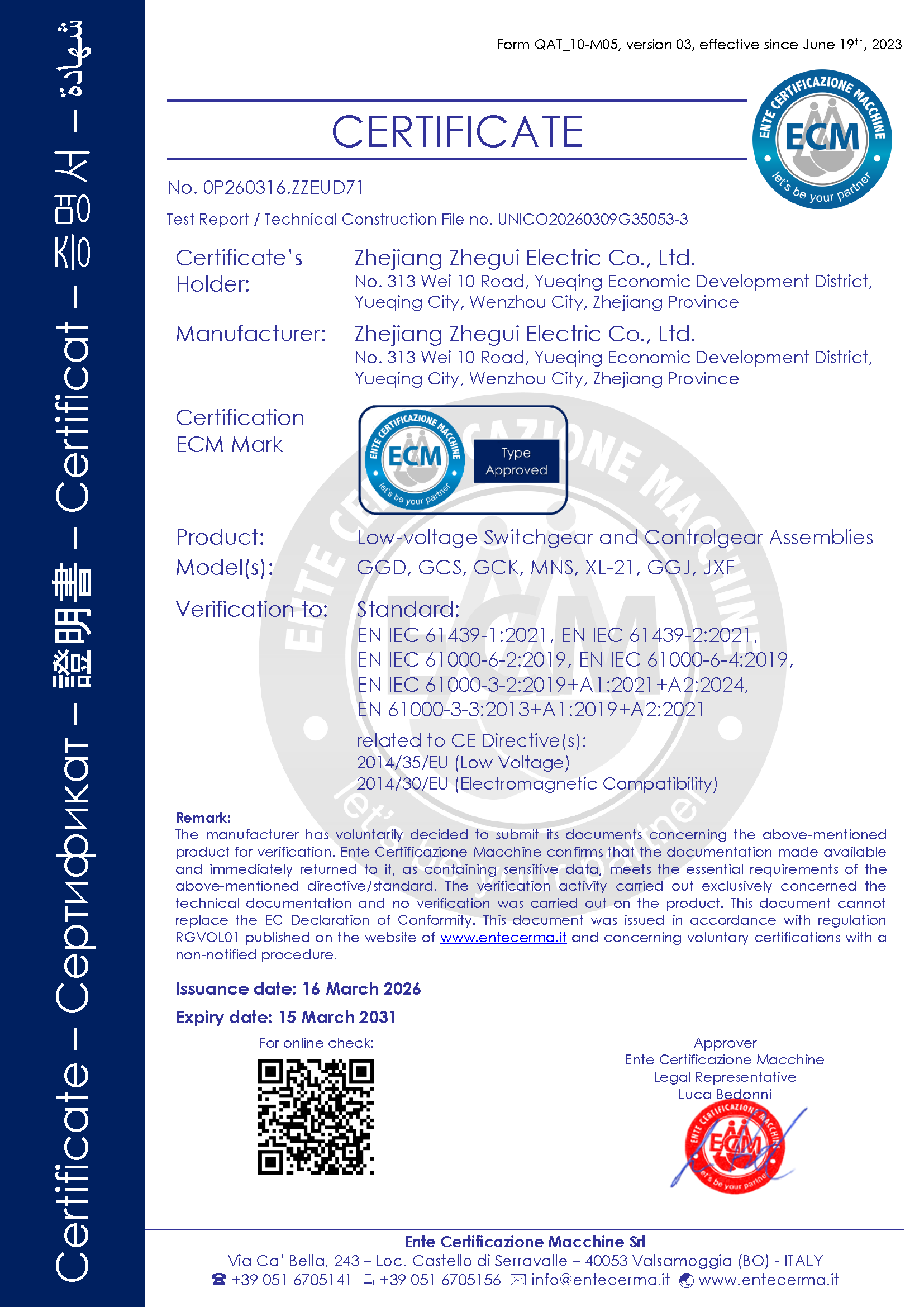

IEC 61439型式试验证书或设计验证报告
ISO 9001 质量管理证书
CE符合性声明
销往非洲、中东、东南亚和南美的工业控制面板必须带有 CE 标志。它确认了针对欧洲安全标准的独立验证。没有 CE 标志的面板仅依赖于制造商的承诺。这是不必要的风险。
获得定制电机控制中心需要多长时间？
从图纸批准到发货通常需要 6 至 10 周。简单的 MCC 在 4 周内发货。带有 PLC 和 SCADA 的复杂面板需要长达 12 周的时间。海运至大多数目的地的时间会增加 3 至 5 周。
我可以在同一个 MCC 中混合使用 VFD 和 DOL 启动器吗？
是的。大多数工厂都是这么做的。关键变速电机上的 VFD 以及定速负载上的 DOL 或星三角。母线可以毫无问题地处理这两者。进线侧的 ATS 开关可为所有馈线提供发电机备用。
定制电机控制中心的最低订单是多少？
一个单位。没有最低限度。定制是重点。您购买的不是库存产品。
mcc 面板供应商负责安装吗？
有些是这样的。订购前请确认。许多人运送面板并将安装留给当地承包商。最好的 mcc 面板供应商通过视频通话提供远程调试或派遣工程师到您的现场。
我应该指定什么母线材料？
铜。始终是铜。在炎热气候的热循环下，铝母线的接头处会松动。维护风险不值得前期节省。
我可以稍后向我的 MCC 添加馈线吗？
是的，如果你有计划的话。空闲的物理空间和超大的母线使扩展变得简单。满载的面板没有空闲空间，以后修改的成本要高得多。
制造商应提供哪些文件？
总体布置图、单线图、每个启动器原理图、物料清单、工厂测试报告、安装手册和 CE 声明。低于这个值就是一个危险信号。
我应该购买带有集成 PLC 的 MCC 还是稍后添加？
买集成的吧工厂接线的 PLC 具有预先测试的 I/O，可节省数周的现场接线时间并减少调试错误。与您避免的现场人工相比，成本差异很小。
购买电机控制中心是一个需要 15 到 25 年的决定。比较工程提交的材料，而不仅仅是价格。将您的单线图发送给一些工业控制面板制造商。请联系 Giantele 获取包含图纸、部件清单和工厂测试计划的技术方案。
