哪里可以买到内置浪涌保护的配电板

配电板将输入电源分成分支电路，为整个设施的照明、机械和设备供电。向该配电点添加浪涌保护可以保护下游的所有设备免受闪电、公用设施开关和设备操作引起的电压尖峰的影响。购买具有内置浪涌保护功能的面板需要了解面板类型、浪涌保护设备额定值以及在哪里可以找到正确集成两者的供应商。本指南涵盖购买流程和评估标准。

配电盘的类型以及电涌保护的适用范围

配电盘

面板类型

不同类型的配电盘具有不同的配电作用

设施中不同类型的配电板形成层次结构。主电气箱 - 也称为电气主箱或电力主箱 - 从公用设施或变压器接收电力并将其分配给子面板。然后，电气 db（配电板）为各个电路供电。电涌保护在层次结构的最高级别最有效，它可以保护系统的最大部分。

具有内置浪涌保护功能的主箱电气可屏蔽每个下游子面板。仅在各个子面板上安装电涌保护器会使主配电板和子面板馈线暴露在外。配电板的类型决定了每个 SPD 应放置的位置，以实现协调的级联保护。

工业配电解决方案通常遵循两级浪涌保护方法。服务入口处的 1 型 SPD 可处理直接雷击和最大的瞬变。配电盘上的 2 类 SPD 可处理开关瞬变和 1 类设备的残余能量。这种级联布置提供了单个设备无法提供的分层保护。是1 类设备的自然位置。 维修入口处的 低压开关设备

配电盘电涌保护器额定值

具有集成电涌保护的配电设备作为协调系统进行测试。浪涌保护器的电压保护水平必须低于其保护的设备的耐受电压。 SPD 的放电电流额定值必须超过其所在位置的预期浪涌能量。 APFC 面板 或 电机控制中心 为敏感设备供电，受益于面板输入端的 2 型 SPD，可共同保护电容器、驱动器和控制电子设备。

哪里可以买到带电涌保护的配电板

购买渠道

三个来源以及各自提供的内容

具有内置浪涌保护功能的配电板来自三个来源。原始设备制造商在工厂生产集成了 SPD 的面板，作为一个完整的系统进行测试并获得认证。电气经销商备有标准面板，并根据要求添加电涌保护，速度更快，但协调性较差。在线电气供应商为需要协调工程的保护应用提供最广泛的选择，但技术支持最少。

带有工厂集成电涌保护的电气控制面板是主配电应用的最安全选择。制造商在工厂测试期间验证SPD额定值、接地、连接点以及与上游保护的配合。用螺栓固定在标准面板上的售后 SPD 可提供浪涌保护装置，但不一定是协调的浪涌保护系统。

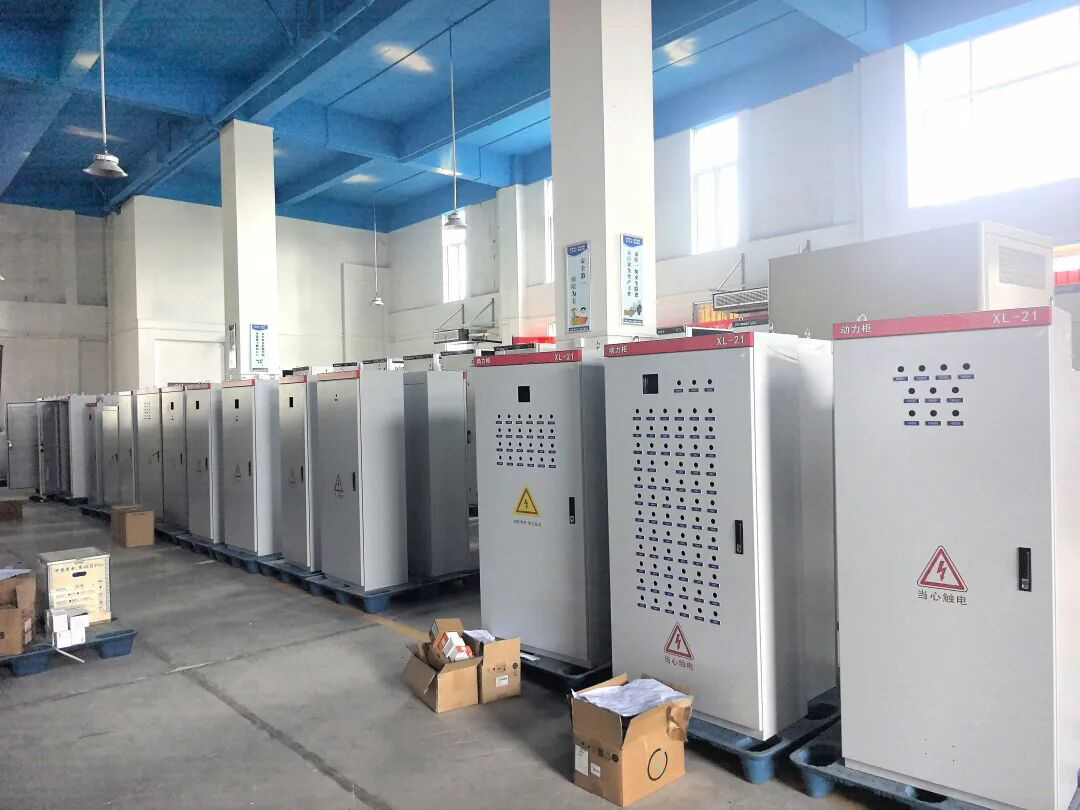

工厂申请

购买时，请索取浪涌保护文档作为面板规格的一部分。配电 板 说明书应注明SPD类型、放电电流额定值、电压保护等级以及与上游断路器的配合。 IEC 61439 标准涵盖装配验证，而电涌保护装置的性能则受 IEC 61643 系列管辖。信誉良好的供应商为两者提供测试文档。

评估配电板供应商的电涌保护

供应商评估

购买前四检查

1

SPD 认证和类型 确认 SPD 已通过认证并且类型适合其所在位置。服务入口处的 2 型 SPD 是错误位置的错误设备。

2

与上游保护的协调 SPD 必须与主断路器协调，以便浪涌事件不会导致误跳闸或使 SPD 不受保护。

3

接地和连接验证 SPD 连接引线必须短且接地路径必须低阻抗。长的盘绕引线会降低 SPD 的有效性。

4

工厂测试文件 面板测试报告应包括 SPD 验证。未经 SPD 测试的面板不是浪涌保护面板。

ATS 控制面板 在市电和发电机电源之间切换也受益于浪涌保护，因为切换操作本身会产生瞬变。 ISO 9001 框架要求对电涌保护安装进行书面验证， IEA 已记录表明，与仅依赖使用点保护的设施相比，具有协调电涌保护的工业设施的设备故障和停机时间更少。

最后的想法

具有内置电涌保护的配电板是系统购买，而不是组件购买。价值在于协调——SPD类型、放电额定值、电压保护等级、接地和上游保护一起工作。从在工厂集成电涌保护并提供测试文件证明的供应商处购买。带有经过认证、协调和测试的浪涌保护系统的主电气箱可以保护下游的每个电路，并且这种保护的价值远远超过标准面板的溢价。
