为工厂或矿山购买低压和中压开关柜不是目录采购。该面板必须与您的故障级别、维护人员和扩展计划相匹配。本指南涵盖了要指定的内容、购买的类型以及来源。
要点
- 将面板与您的故障级别相匹配： 额定电流为 25kA 的 400V 面板适合小型工厂。刚性电网站点可能需要 65kA，而且价格差距是真实存在的。
- 抽出式或固定式是维护决定： 抽出式装置可让您在不停机的情况下更换进料器。固定面板成本较低，适合计划停电的工厂。
- 金属包层意味着分隔： 该术语描述了母线、设备和电缆区域之间的内部分隔，而不是营销升级。
- 中压从负载超过 400V 经济性的地方开始： 大型电机、长电缆线路和公用设施连接推动了设计的升级。
- 采购途径会改变您的风险： 直接从制造商、分销商以及通过 EPC 购买将为您提供截然不同的保修和支持条款。
低压开关柜包含什么
低压配电盘组件由五个功能部分组成。了解它们可以帮助您阅读引文并发现遗漏的内容：
每个工业面板有五个部分
廉价的报价往往会削弱其中的某一部分。如果报价的面板没有正确的母线额定值或没有耦合器，则在图纸上看起来很完整，并且在调试过程中会产生费用。在比较价格之前，请以书面形式询问母线额定电流和短路承受能力。
面板内部的低压产品比它们周围的工程更重要。两个报价可以命名相同的断路器，但在您阅读母线表后仍然会相差两倍。

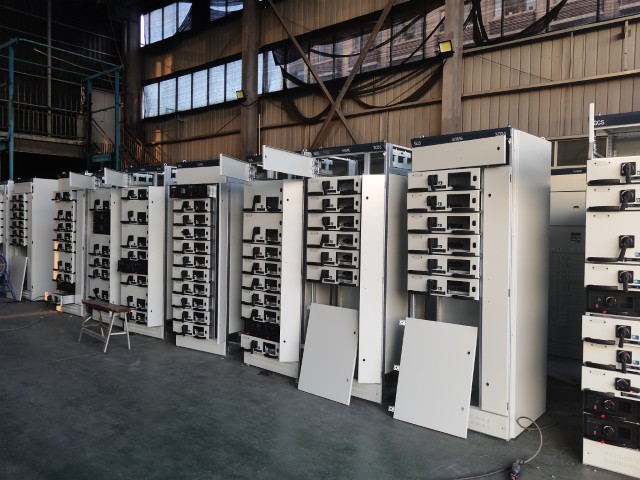

抽出式低压开关柜与固定式低压开关柜
这是第一个真正的决定。两种设计均符合 IEC 61439 标准，并且都是安全的。它们的不同之处在于维护方式和成本。
可提取单位为您提供什么
可抽出单元将断路器固定在移动托架上。你将其启动，母线在百叶窗后面保持活动状态。
- 利用货架上的备用单元，在一小时内 即可快速更换供料器现场
- 维护， 同时其余设备保持运行
- 托架、百叶窗和联锁装置的 成本较高
- 需要经过培训、 了解货架顺序的员工
另一种选择是采用固定模式内置的断路器直接用螺栓固定在结构上，成本更低，占用的空间也更少。代价是停机时间：更换发生故障的断路器意味着首先隔离该部分。 低压配电盘 。
| 因子 | 可提取 | 固定 |
|---|---|---|
| 馈线交换时间 | 使用备用装置不到一小时 | 计划停电半天 |
| 资金成本 | 运输和联锁成本较高 | 相同评级下价格降低 15% 至 25% |
| 最适合 | 无法停止的流程工厂 | 周末关闭窗户的工厂 |
| 操作技能 | 需要进行货架培训 | 标准切换程序 |
根据现场经验，我的规则是：如果工厂在一个计划外停工时间内损失的钱多于价格差距，则购买可提取的。水泥、采矿和连续加工厂通常会跨越这条线。小作坊和办公室很少这样做。
抽出式 低压开关柜 是我为第一组推荐的。
低压金属铠装开关柜是什么意思
这个短语被卖家随意使用。在实践中，低压金属铠装开关设备在母线区域、设备区域和电缆区域之间具有金属隔板。一条馈线中的故障得到遏制，而不是蔓延到整个线路。
金属包覆、金属封闭以及区别
这两个术语描述了不同程度的内部分离，供应商经常交换它们。
- 金属封闭 意味着没有内部屏障的金属外壳
- 金属包层 在功能区域之间添加了接地金属分区IEC 61439 中的
- 形式评级 精确地规定了隔离级别
不要争论标签，而要索取表格评级和分区图。 低压金属铠装开关设备 通常采用 3b 或 4b 型。一个小组声称表 1 中的术语使用的是营销，而不是工程。
当您需要中压开关设备时
超过一定负载后，低压配电就不再经济。四个信号告诉您设计已准备好提升电压等级：
中压阶跃的四个触发器
从低压面板到中压开关设备部分的步骤涉及电流、距离和故障级别，而不是声誉。中低压开关设备边界是大多数工业项目做出最大设计决策的地方。
- 一根母线上的 电流超过 4000A ，铜线变得不切实际
- 电缆长度超过几百米，电压降会消耗节省的能量
- 约 1MW 以上的大型电机，更喜欢更高的电源电压
- 公用设施连接点，通常指定接口电压
大多数工业场地最终都有两个层次。中 压开关设备 部分接收公用电源并将其降压，然后低压面板将其分配到整个工厂。
从一家供应商那里购买这两种产品可以将界面绘图保留在一个地方，这在保护设置错误时很重要。
发送供应商规格清单
清晰的规格可为您提供可比较的报价。模糊的询问会给你带来无法比较的价格。将这些参数发送给为您的项目报价低压和中压开关设备的每个供应商：
| 参数 | 为什么重要 |
|---|---|
| 额定电流和母线额定值 | 设置铜尺寸和温升 |
| 短路承受能力（kA，1s） | 驱动支撑、断路器选择和价格 |
| 分离形式 | 决定维护访问和带电工作规则 |
| 入口保护 | 室内 IP31 到多尘或潮湿机房的 IP54 |
| 环境温度 | 高于 40C 的热带地区每台设备都需要降额 |
| 故障等级及保护研究 | 协调断路器，使一个故障使一台设备跳闸 |
购买前如何验证开关设备供应商
仅凭证书并不能证明什么。四项检查将真正的构建器与汇编器分开：

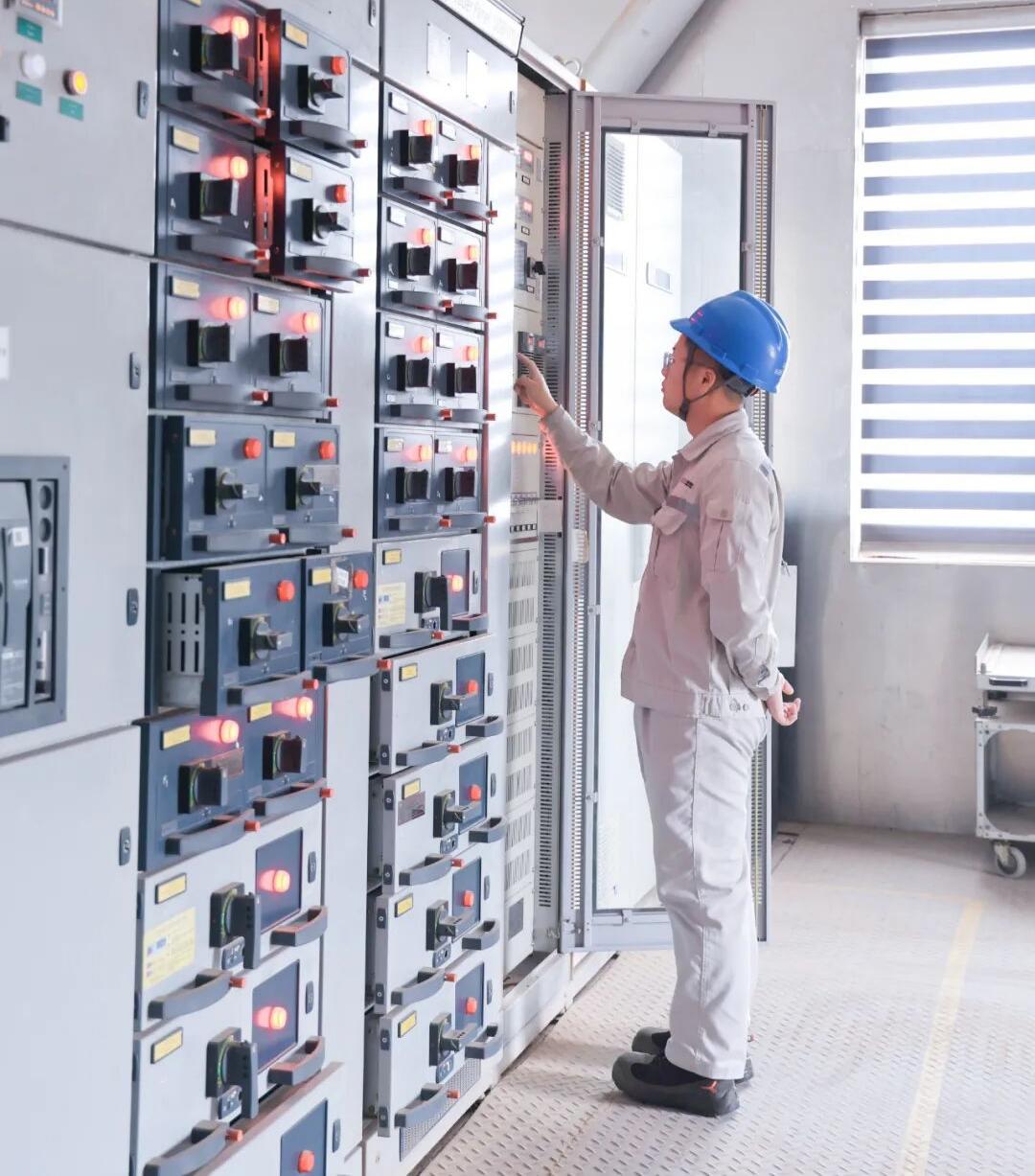

测试记录应显示什么
经过验证的开关设备组件带有与您收到的序列号相关的例行测试记录。
- 介电测试 证明额定电压下的绝缘耐受力
- 每个断路器和联锁装置的 接线和功能检查
- 根据协调研究记录的 保护设置
- 您可以通过视频见证或查看 工厂验收测试
电压 开关设备 验证文件应命名所测试的配置：外壳尺寸、外形额定值、母线电流和短路级别。如果报告描述的安排与您的订单不同，则它无法验证任何内容。
世界银行 对发展中经济体电力部门的审查反复将配电设备故障与缺少验证文件联系起来，而不是与部件质量联系起来。
在哪里购买：三种采购途径比较
标题中的问题有三个诚实的答案。每条路线都有不同的风险、成本和支持条款：
| 路线 | 强度 | 观看内容 |
|---|---|---|
| 直接来自制造商 | 定制评级的最佳价格、完整的文档、保修都集中在一个地方 | 运输和现场支持必须与订单一起计划 |
| 当地经销商 | 标准评级、本地库存和服务的快速交付 | 可能不带有定制母线或表格额定值 |
| 通过EPC承包商 | 整个电气范围的单点责任 | 可为您决定面板品牌和规格 |
对于定制评级，直接途径通常在价格和文档质量上获胜。对于下周需要的标准 630A 主板，本地经销商是很难击败的。
向多家供应商发送适当的询价是找出适合您的项目的路线的最快方法，这些 低压配电盘 询价提示可以减少来回的麻烦。 IRENA 工业能源工作对于设备采购纪律也提出了同样的观点。
工业买家采购清单
在下订单之前先运行此列表。每个项目都是一个是或否：
低压开关设备采购清单 保存并打印
常见问题

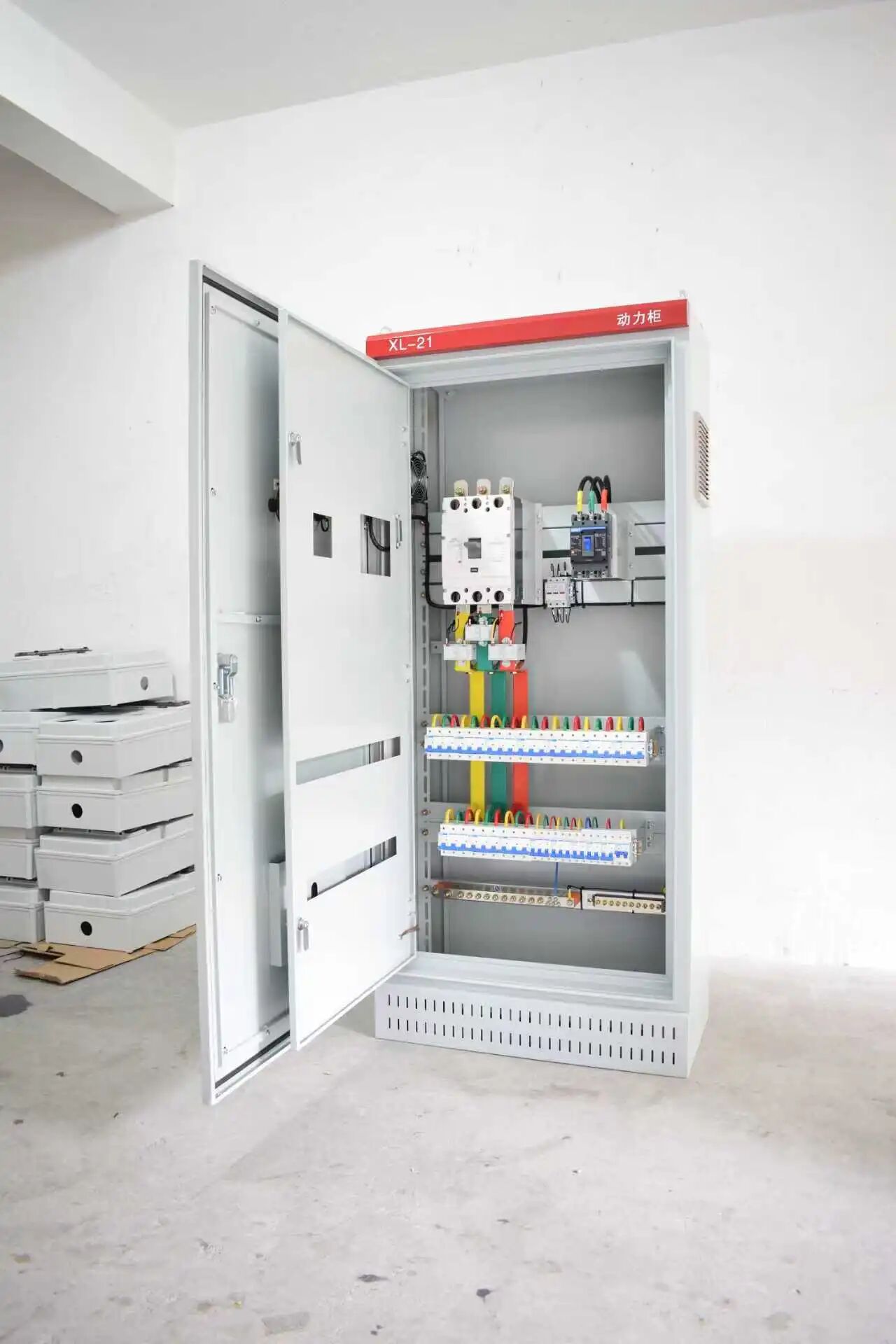

在哪里可以购买工业用低压开关柜？
如何选择抽屉式面板和固定式面板？
低压金属铠装开关设备的实际含义是什么？
低压开关柜和低压配电盘有什么区别？
工厂何时应使用中压开关设备而不是低压开关设备？
新的开关柜面板应附带哪些文件？
定制开关柜面板的制作需要多长时间？
通过工程支持指定您的开关柜面板
发送您的单线图、故障级别和现场情况。 Giantele在48小时内返回包含母线等级、形式分离和保护设计的技术方案。
