哪里可以买到带电路保护的配电板？

购买带有电路保护的配电板需要两个决定。您选择清除故障的设备。您还可以选择让它们存活的围栏。本指南介绍了配电盘必须具备的内容以及如何阅读入口保护 IP 等级表。

当您订购受保护的电路板时，您实际购买的是什么

供应商对同一产品使用四个名称。在尼日利亚和肯尼亚，您会看到报价的配电箱。在海湾地区，它以配电箱或配电板的形式出现。 IEC 文件将其称为配电盘，或简称为主板。

名字并不重要，重要的是门后面的东西。每个受保护的板都有两项工作。它中断故障电流而不损坏自身。它还可以防止灰尘、水和手指接触带电金属。

如果出现其中一个错误，电路板在调试当天仍然可以工作。两年后它就失败了，或者第一次有人在雨中打开门时它就失败了。

为整个工厂供电的主 配电板 与小型子配电板的购买逻辑相同。确定关税，然后购买。

前面板后面的设备

低压板具有三层保护。进线者清除母线上的故障。输出设备清除每个最终电路上的故障。漏电保护装置可以解决过流保护装置无法检测到的接地漏电问题。

接收器通常是空气断路器或塑壳设备。空气断路器适合需要拆卸设备进行维修的大型电路板。在这一职责上， 抽出式开关设备 在维护时间内就能收回成本。

最终电路使用微型断路器或更小的塑壳设备。超过 63A 微型器件就不再是经济的选择。低于该值，更换速度会更快，库存也会更便宜。

收入及途径

董事会内部

交货前内部照片告诉您什么

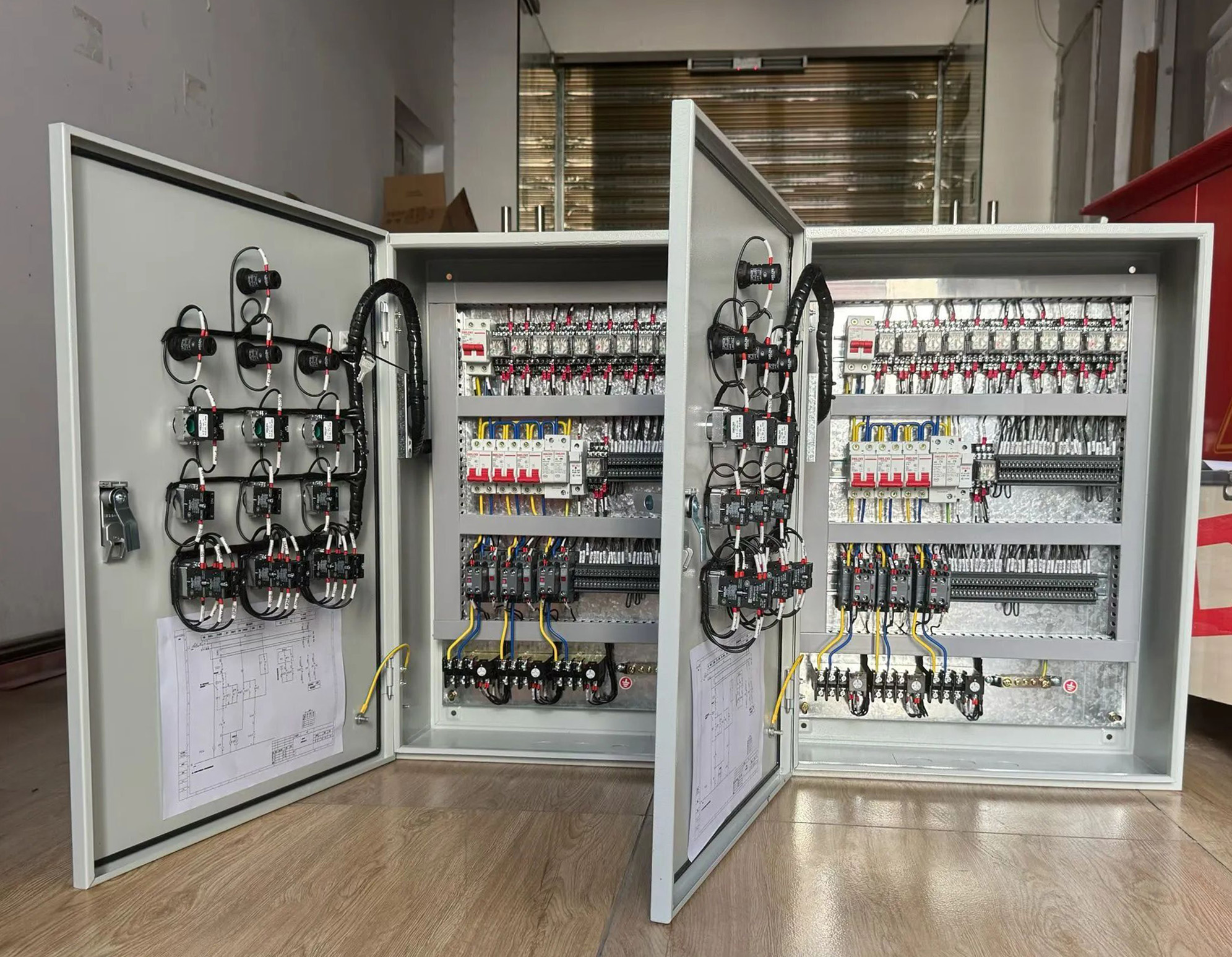

开放板的照片在一个框架中显示了进线、出线设备排和母线。您可以根据图纸检查设备品牌、间距和电缆布线。

间距很重要。边对边封装的设备无法散热，因此会降低功率。询问建筑商应用了哪个降额系数。

无需猜测即可阅读 IP 入口防护图表

IP 代码只有两位数字，没有其他数字。第一个数字表示针对固体物体和灰尘的防护等级。第二个等级是防水等级。 X 表示该数字未经测试，而不是缺少保护。

从外到内阅读 IP 防护表。防护等级为 IP54 的板可防尘并能防水。防护等级为 IP21 的板可防止手指进入并阻止垂直滴落。

这两个等级均不涵盖腐蚀或冲击。在德班的一个沿海码头，外壳需要达到 IP 等级，并且表面处理能够经受住盐空气的考验。在卡塔尔的一个铁路站台上，它需要 IP 等级和耐晒的外套。

然后将图表打印到采购订单中。两家供应商可以报价 IP54，并提供截然不同的垫片质量、铰链深度和压盖板密封。

入口保护

外壳选择

额定值遵循密封件，而不是钢板

带模制垫圈的密封门可保持其额定值多年。一旦铰链磨损，带有条状垫圈的平门在几个月内就会丢失。

电缆入口决定其余部分。每个未使用的压盖孔都是泄漏路径，因此请指定与外壳额定值相同的盲板。

这是大多数买家错过的部分。通过 防水外壳 门密封件获得其等级，而不是通过较厚的钢材。

电路板上游的气体和 SF6 断路器

该板无法保护自己免受上游故障的影响。当站点以中压供电时，接入装置决定什么到达低压母线。该设备通常是 SF6 断路器或真空灭弧室。

SF6断路器使用六氟化硫气体来熄灭电弧。这种类型的气体断路器占地面积小，几乎不需要维护。它还将电弧与操作员隔离开。

真空灭弧室无需气体即可完成相同的工作。选择现场条件而不是时尚。在炎热、多尘的院子里，密封的气室和密封的真空瓶都优于露天设计。

对于低压秩序来说，最重要的是协调。询问上游设备的额定值、跳闸曲线和清除时间。您的接收者必须等待其下方的设备首先采取行动。

这就是改造失败的地方。有人更换了低压板，并保持中压保护设置不变。

选择性、温升和电缆入口

选择性是将故障保持在本地的属性。最终电路上的短路应单独使该电路跳闸。如果进线器跳闸，您就会因为一个故障泵而失去整个电路板。

从主板馈电的只有当这两个设备被选为一对时才会发生这种情况。 照明配电板上 的故障应在子板上清除。

歧视不是自动发生的。它取决于设备额定值的比率和跳闸曲线的形状。工作规则是输入设备和最大输出设备之间的比率为 1.6 到 2。

温升是第二个限制。外壳内的每个设备都会增加热量。如果将它们挤得很紧，则挤满的行可能会损失 10% 到 20% 的额定值。

电缆入口是第三个。底部入口带有可拆卸压盖板，无需拆卸电路板即可重新端接电缆。顶部入口可节省铜并收集水。

保护也能在正常运行时间上得到回报。当供应不可靠时，工业产出就会下降， 国际能源署 会追踪新兴市场之间的联系。

可索取证书、测试报告和内部照片

三份文件将制造商与经销商分开。索取组件的型式试验证书。求你自己的板子的内部接线照片。索取工厂测试报告，并在发货前签字。

经过 IEC 61439系列验证的 开关设备组件 带有 设计验证文件。该文件列出了设计所证明的测试、评级和限制。

设备证书不是组装证书。买家不断地将两者混淆，然后当检查员要求提供装配文件时发现差距。

然后测试外壳声明。引用 IP65 的供应商应显示生产该 IP65 的测试，或指明垫圈供应商的名称。没有可追溯测试的评级只是图纸上的数字。

订单清单

签字前需要解决的三件事

1

端子故障等级 连接点的预期短路电流。如果没有它，就无法验证设备额定值和母线支架。

2

按位置划分的入口防护 对整个站点进行单一评级是错误的。干燥的开关室和冲洗间需要不同的门。

3

歧视研究 要求曲线，而不是承诺。串联的两个设备不会仅仅因为它们的额定值不同而协调。

最后，看看您要购买的 低压配电板 范围，而不仅仅是单个单元。备用方式、可互换设备和可重复设计对于第二顺序比第一顺序更重要。

质量体系也有帮助。遵守 ISO 9001 的供应商 可以为您自己的序列号生成检验记录。

最后的想法

保护是一种规范，而不是一种功能。确定故障级别，选择设备，然后将机柜与房间相匹配。将您的单线图和现场条件发送给 Giantele，以获取电路板时间表和构建建议。
