简介： 当您购买 mcc 电机控制中心时，有一个问题高于成本、交货时间、各项规格：它能持续多久？电机控制中心是一项长期资产。您将其固定在工厂车间，并期望它能够运行数十年。答案不是一个数字。这取决于谁建造了它、安装在哪里以及如何对待它。
大多数工业工程师认为工业电机控制中心需要 20 到 40 年。电机 控制中心面板 是一项长期资产，而且范围广泛是有原因的。干净、装有空调的电气室中的一个精心设计的 mcc 面板，并定期进行维护，可以使用 35 年以上。在没有维护预算的情况下，投入炎热、多尘的采矿变电站的同一个电气 MCC 可能很难达到 15 个。
下表详细列出了您可以实际期望的内容。
使用条件 | 预期寿命 | 典型环境 |
|---|---|---|
气候控制室，定期维护 | 35-40岁 | 制药、食品加工、数据中心 |
标准室内工业 | 25-30岁 | 大多数工厂、水处理厂 |
恶劣环境（高温、灰尘、潮湿） | 15-20岁 | 乌干达、肯尼亚、安哥拉的矿山、水泥厂、露天变电站 |
维护不良或无维护 | 10-15岁 | 任何运行设备直至发生故障的设施 |
这些数字来自现场经验，而不是数据表。没有制造商在铭牌上刻上“40 年”的印记。但跟踪其资产的工厂的数据每次都讲述同样的故事：维护质量比原始购买价格更重要。
低压电机控制中心同时从四个方向老化。您需要管理所有四个以保护您的投资。
热。 比额定环境温度每高出 10 摄氏度，绝缘寿命就会缩短大约一半。电机控制面板的额定环境温度为 40 摄氏度，但由于通风故障而在 55 摄氏度下运行，其性能退化速度是预期速度的两倍。母线连接松动。接触器焊接。绝缘体变脆。
灰尘和湿气。 导电灰尘沉积在母线上并渗入接触间隙。湿气会加速端子和钢制外壳的腐蚀。在红尘和高湿度共存的非洲工业现场，标准的 IP42 外壳可能还不够。您至少需要 IP54 或 IP55，并且需要保持门垫圈完好无损。
电力负载。 每天以 90% 额定容量运行的 mcc 机柜比以 60% 额定容量运行的 mcc 机柜产生的热量更多。电机频繁启动重锤接触器和过载继电器，浪涌电流为满载额定值的 6 至 8 倍。变频驱动器产生的谐波会以标准热计算忽略的方式加热母线和电容器。
安装质量。 松动的端接会导致局部发热，如果有人在观察，热成像会很早就捕捉到。不良的电缆布线会阻碍气流，甚至会导致设计良好的通风方案失效。不正确的接地会让故障电流找到意想不到的路径。这些安装错误不会自行显现。它们静静地堆积，直到有东西燃烧。
mcc 机柜内的所有物品并非都以相同的速度老化。有些组件比外壳更耐用。其他的在面板的使用寿命期间需要更换两到三次。了解这一点可以让您做出切合实际的预算。
成分 | 典型生活 | 更换策略 |
|---|---|---|
钢制外壳（涂漆，室内） | 30-40岁 | 仅在结构腐蚀时更换 |
铜母线 | 35–40+ 岁 | 检查连接；酒吧很少失败 |
主断路器（ACB/MCCB） | 20-25岁 | 操作机构机械磨损 |
接触器（标准负载） | 10-15 年或 1-200 万次操作 | 按计划更换，而不是出现故障时更换 |
过载继电器（热） | 12–18 岁 | 行程设置随时间变化 |
电子过载继电器/数字保护 | 15-20岁 | 固件过时，而不是硬件故障 |
变频驱动器 | 7–12 岁 | 电解电容干涸；主动更换VFD。安装在 MCC 内的VFD 面板 需要独立于机柜的自己的更换计划。 |
软启动器 | 10-15岁 | 热循环导致的 SCR 降解 |
控制接线和端子块 | 15-20岁 | 绝缘脆性；当您看到破裂时重新终止 |
散热风扇 | 3-5年 | 更换便宜；按固定时间表更换 |
模式很清晰。您的外壳和母线是骨架。他们持续。您的有源组件、接触器、VFD 和继电器是关键部件，需要定期更换。等待接触器发生故障再进行更换是将两小时的计划停机转变为两天的紧急维修的最快方法。
并非所有电机控制中心制造商的工厂都按照相同的标准建造。运行 15 年的电机控制中心 mcc 面板与运行 35 年的电机控制中心 mcc 面板之间的区别通常始于工程办公室，而不是工厂车间。
IEC 61439 合规性很重要。持有有效 IEC 61439型式测试证书 的制造商 已证明其设计能够应对额定短路电流、温升和介电应力。由未经测试的组件组合构建的面板可能在第一天就可以工作。当故障电流暴露出较弱的母线支撑时，它可能会在第 1,500 天发生故障。索取型式试验证书。如果制造商犹豫不决，请另找一个。

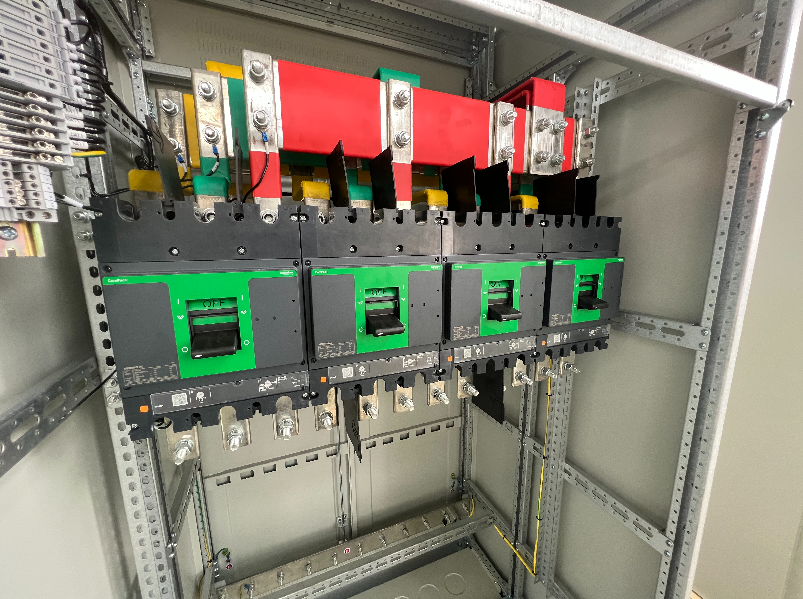

组件品牌很重要。 ABB、施耐德电气和西门子接触器和断路器均发布了由数十年现场性能支持的耐用数据。无名替代品可能在纸面上达到相同的评级。在实践中，触点材料、弹簧张力和灭弧室设计决定了接触器在焊接关闭之前是否进行 100 万次或 200,000 次操作。
工厂测试很重要。 Giantele 制造的 每个 定制控制面板 都经过完整的工厂验收测试：绝缘电阻、介电耐受、每个启动桶的功能序列测试以及所有保护设置的验证。出厂时未经测试的面板带有隐藏的接线错误和松动的端子，这些错误和端子松动将在您的工厂、停机时间中显现出来。
您不需要热像仪来发现大多数老化问题。演练检查可以发现明显的问题。以下是评估已运行 15 或 20 年的电气 MCC 时需要注意的事项。
明显的迹象。 母线室附近的油漆变色或剥落意味着长期过热。底板上生锈意味着进水或地板清洁会溅到外壳上。控制线路上的绝缘裂纹意味着热老化导致的脆性。母线接头腐蚀意味着环境密封不良。
声音信号。 随负载变化的嗡嗡声意味着母线螺栓松动或母线绝缘层分层。接触器在拾取时颤动意味着控制电压低或磁体表面磨损。发出呜呜声或嘎嘎声的冷却风扇早就该更换了。
操作标志。 断路器在没有明显过载的情况下偶尔跳闸表明跳闸机制减弱或绝缘泄漏。电机启动器需要比以前更频繁地重置，以发出接触器内部接触表面退化的信号。需要数周时间才能采购的备件意味着零部件制造商已经停产该系列。
如果您选中其中三个或更多框，则您的电机控制面板将进入更换计划区域。你还有时间。但你应该开始制定预算。
计划维护不是成本。这是拥有 30 年（而不是 15 年）MCC 面板最便宜的方式。下面的时间表是大多数制造商推荐的时间表，也是经验证实有效的时间表。
活动 | 频率 | 你发现了什么 |
|---|---|---|
目视检查（门、垫圈、油漆、标签） | 每月 | 水渍、铁锈、螺栓缺失、碎片 |
除尘及清洁 | 季刊 | 母线和通风口上积聚灰尘 |
热成像扫描 | 每 6 个月一次 | 连接松动、馈线过载、热点 |
所有端子的扭矩检查 | 每年 | 随着时间的推移，热循环会使螺栓松动 |
绝缘电阻测试（兆欧表） | 每年 | 导致故障之前的绝缘劣化 |
所有桶的功能测试 | 每年 | 接触器粘连、断路器缓慢、指示灯不亮 |
保护继电器校准 | 每 2-3 年一次 | 行程设置随时间变化 |
完整的系统审核（图纸、设置、备件） | 每5年一次 | 过时、负载改变、未记录的修改 |
仅热成像就可以在导致跳闸之前发现 70% 的问题。每个隔间门上都有一个红外窗口，让您无需打开实时面板即可进行扫描。这是一项小投资，大回报。
这是每个工厂工程师在 20 年左右面临的决定。电机控制中心的外壳和母线结构可能是健全的。但里面的铲斗、启动器、破碎机和驱动器都一一磨损。
在以下情况下翻新单个桶：
钢制外壳结构完好，金属无腐蚀
母线通过绝缘电阻测试且无点蚀
原制造商仍然提供兼容的铲斗装置
您的工厂可以承受一次更换一个铲斗的交错停机时间
翻新总成本低于新面板的 60%
在以下情况下更换整个 MCC：
外壳有严重腐蚀，特别是在底座和电缆入口处
母线绝缘电阻已降至 1 兆欧以下，且清洁无法恢复
现有设计的备件已过时，交货时间超过 12 周
您的弧闪研究显示入射能量超出了改造无法修复的可接受限度
您的负载已超出原始设计容量，并且母线额定值已达到最大值
经验法则：如果钢材质量好，则翻新内胆。如果钢材腐烂，请更换所有部件。你无法翻新生锈的外壳，就像你无法重新粉刷地板上有洞的汽车一样。
MCC 上游的更换MCC时，同时对上游单板进行审计。升级其中之一而忽略另一个通常只会消除瓶颈。 配电板 遵循相同的逻辑。
电机控制中心应该持续多长时间？
正确指定和维护的 mcc 电机控制中心在正常工业条件下应可持续使用 25 至 35 年。恶劣的环境和疏于维护可将使用寿命缩短至 15 年或更短。
能否将 MCC 寿命延长至 40 年以上？
是的，但需要逐步更换组件。您按计划更换接触器和继电器。当电容器开始老化时，您可以升级 VFD。如果母线绝缘材料出现热退化迹象，您可能需要更换母线绝缘材料。如果保持干燥且无腐蚀，外壳本身可以使用 40 多年。
电机控制中心的哪个组件首先出现故障？
冷却风扇首先失效，通常在 3 到 5 年内失效。在主要部件中，接触器在正常工作情况下磨损最快，需要 10 至 15 年。 VFD 电容器在温暖的环境中大约 7 至 10 年就会干燥。
MCC内的VFD面板是否会缩短整个机柜的使用寿命？
可以。 VFD 产生的谐波会加热母线和电容器。它们还会在隔间内产生更多热量，从而提高周围所有物体的环境温度。精心设计的低压电机控制中心具有充足的通风和谐波过滤功能，可以解决这一问题。通风不良的 mcc 面板以及紧密排列的 VFD 会加速整个机柜的老化。
制造商的保修与实际使用寿命有何关系？
保修是一个信号，而不是保证。电机控制中心制造商提供与 OEM 相匹配的 2 年完整装配和组件级保修（对于 ABB、施耐德和西门子组件通常为 12 至 18 个月），这显示出合理的信心。一家制造商在所有产品上都提供 5 年保修期，这要么是特殊的，要么是乐观的。询问 10 年前安装的站点参考。这比任何保修文件都能告诉您更多信息。
MCC寿命和开关柜寿命有什么区别？
低压开关设备 通常比 MCC 更耐用，因为它携带的有源开关元件较少。低压开关柜的使用寿命可达 35 至 45 年，且只需最少的部件更换。 MCC 的接触器、起动器和驱动器每天都会切换，需要更积极的维护才能达到相同的使用寿命。
IEC 61439 型式测试能否保证更长的使用寿命？
他们不保证这一点。但他们验证了该设计在实验室条件下能够承受额定短路、温升和介电应力。没有型式试验的面板是未知的。您将停机时间预算押在从未验证过的工程假设上。这不是一个值得赌的赌注。
mcc 电机控制中心不是一次性购买。与位于工厂核心的设备建立了 25 至 35 年的合作关系。使用寿命为 15 年的面板与使用寿命为 35 年的面板之间的区别归结为三件事：谁建造了它，你把它放在哪里，以及你是否按计划维护它而不是按故障进行维护。请联系 Giantele，获取符合您现场条件和维护期望的技术方案。我们为需要几十年来每天工作的工厂和矿山制造电机控制中心 mcc 面板。
