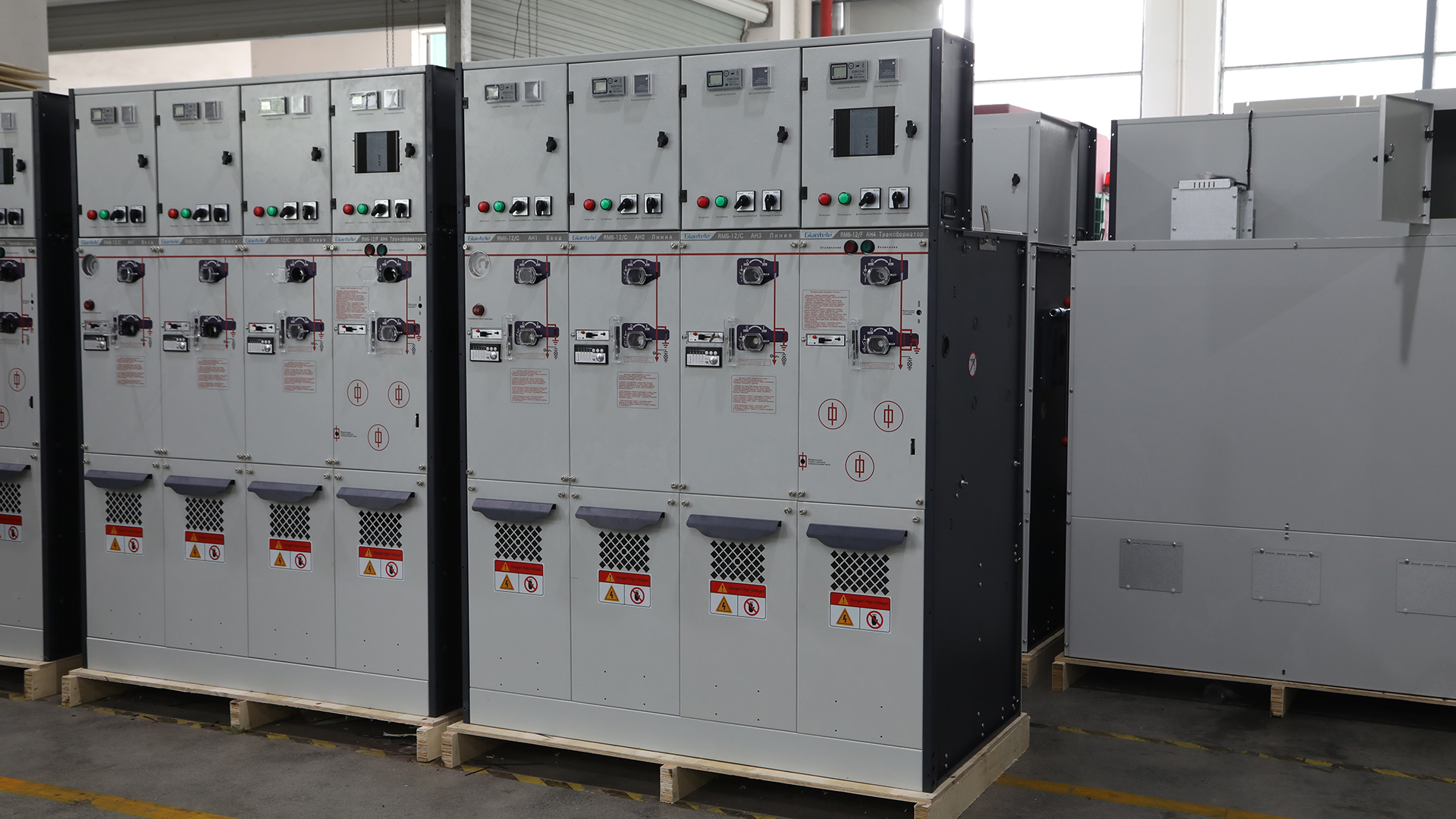

什么是开关柜

开关设备有助于控制、保护和隔离电气设备。它用于配电系统。您需要开关设备来保证电力安全并正常运行。主要部件有隔离开关、熔断器和断路器。这些零件可以解决电气问题并使维修更加安全。开关设备在每个电力网络中都非常重要。 2019年开关设备市场规模为1054.3亿美元。到2032年可能增长至2425.3亿美元。

要点

• 开关设备有助于控制和保护电气系统。它可以保证一切安全并正常运转。

• 每 2 到 3 年检查一次开关设备可以避免出现问题。它还有助于延长设备的使用寿命。

• 了解开关设备和配电盘的不同之处非常重要。这可以帮助您为您的电力系统选择合适的设备。

• 使用开关柜时，安全非常重要。始终使用上锁/挂牌步骤并佩戴正确的安全装备。

• 根据电压等级选择合适的开关设备是明智之举。它使事情变得更好，并在许多情况下保证人们的安全。

开关柜概述

什么是电气开关设备

电气开关设备可帮助您控制和保护电力系统。它可以让您在需要时分离系统的各个部分。开关设备具有管理电流的装置。这些设备可确保您的设备安全。国际规则（例如 IEC 标准）告诉您如何使用和测试开关设备。这些规则可帮助您的系统安全可靠地工作。

您会在电力充足的地方看到开关设备。这些地方包括工厂、发电厂和变电站。开关设备可在更高的电压下工作，并提供更好的保护和控制。配电盘处理较低的电压并向不同的电路供电。

主要功能

开关设备在电力系统中发挥着许多重要作用。您用它来：

• 控制电源在系统中的移动方式

• 保护设备免受损坏

• 单独的零件可安全维修

下面按顺序列出主要功能：

1. 在出现问题时仅分离损坏的部分来保护系统。

2. 通过阻止问题蔓延来保持系统稳定。

3. 确保未受影响的部件保持通电。

4. 在维修或紧急情况下分离设备，使事情变得更安全。

开关设备可确保您的电力系统安全并正常运行。如果出现短路或过载等问题，开关设备会迅速停止问题区域的电力。这可以保持系统的其余部分运行并保护您的设备。在工厂中，开关设备为您提供安全、控制和可靠性。您可以在需要时更改系统并减少停机时间。这可以帮助您更好地工作。

提示：在规划电力系统时，请始终了解开关设备和配电盘之间的区别。这可以帮助您选择合适的设备。

关键部件

开关柜内部有几个重要部件。每个部件都有助于确保您的电力系统安全并正常运行。

断路器在出现问题时通过停止供电来保护您的系统。如果电流过高，保险丝会断开连接。继电器监视您的系统并帮助断路器快速工作。断电开关可让您通过切断电源来安全工作。

开关设备应用于电力系统的各个部分。它可以帮助您控制、保护和分离设备。这可以确保您的电气系统安全可靠。

电气开关设备的类型

电气开关设备主要分为三种类型。这些类型基于电压水平。每种类型在电力系统中都有其特殊的作用。下表显示了它们的类型、电压范围以及使用场合。

低压开关设备

低压开关设备 用于家庭和办公室。您在小型企业中也可以看到这种情况。它的工作电压高达 1,000 伏交流电或 1,500 伏直流电。许多家庭使用 230/400V。工厂经常使用415V。在北美，工业使用 480V。有些矿山使用 690V 系统。低压开关设备有助于控制灯和电机。它用于商业建筑和数据中心。它还有助于管理太阳能系统中的电力。

低压开关柜体积小，易于维护。它的成本低于其他类型。 UL 891 和 UL 1558 等安全规则告诉您如何使用它。 UL 891 提供基本安全。 UL 1558 增加了更多安全性，例如用于阻止电弧闪光的绝缘母线。

注：低压开关设备是建筑物中最常见的类型。您可以相信它可以安全、轻松地进行电源控制。

中电压开关设备

中压开关设备的工作电压为 1,000 至 36,000 伏。你可以在工厂和变电站找到它。它也用于大型商业建筑。风能和太阳能发电场也使用它。中压开关设备在需要更多电力的地方保护和控制电力。

您会在电网和工厂中看到中压开关设备。医院和机场使用它来实现高可靠性。它需要定期检查，成本也比低压开关设备高。它更大更强，可以处理更多的力量。常见电压有12 kV、24 kV 和40.5 kV。特殊绝缘保证系统安全。

• 配电：保持电力安全输送。

• 工业设施：运行大型机器和重负载。

• 可再生能源：将风能和太阳能连接到电网。

高压开关柜

高压开关设备的工作电压超过 36,000 伏。您可以在发电站和输变电站中使用它。大工厂也需要它。这种类型很坚固，适合艰苦的工作。它可以长距离输送电力。高压开关设备保护发电机和电力线路。它让大工厂保持运转。

您会发现高压开关设备的安全性非常重要。它需要特殊的照顾和熟练的工人。天气和难以到达的地方会让工作变得更加困难。

绝缘介质

开关设备使用不同的材料来保证电力安全。两种主要类型是空气绝缘开关设备和 气体绝缘开关设备。空气绝缘开关柜采用空气作为绝缘。它很简单，在许多变电站中都可以找到。气体绝缘开关设备使用SF6等特殊气体。这在高电压下提供了更好的绝缘性。它有利于额外的安全和小空间。

提示：选择正确的绝缘介质可以使您的开关设备更安全、更好。

开关设备的工作原理

操作原理

开关设备可帮助您控制电力的移动方式。它具有控制面板、断路器、继电器和熔断器等保护装置。这些设备可帮助您测量和管理电力。您可以关闭部分系统以安全工作。这使得维修和测试更加安全。开关设备还可以帮助您快速解决问题，确保一切正常运转。

• 保护继电器监视系统中的故障。

• 如果出现问题，断路器会停止供电。

• 您可以在维修期间使用开关设备断开设备。

防护与隔离

开关设备提供强有力的保护并保持物体隔离。它检查电流如何流动并快速发现问题。保护继电器会​​注意到电流过大或短路等情况。当出现问题时，他们会告诉断路器采取行动。然后断路器会停止向损坏部分供电。这可以保证系统其余部分的安全和正常运行。

开关设备使用特殊传感器来检查系统的运行状况。这些传感器可以帮助您及早发现问题。这使您的电力系统保持良好运行。

安全特性

现代开关设备具有许多安全功能。这些功能有助于确保您和您的设备的安全。它们可以阻止事故发生并使维修更加安全。

电弧闪光保护系统有很大帮助。它们降低电弧闪光能量并帮助断路器更快地工作。快速故障清除意味着更少的受伤机会和更少的损坏。您应始终遵守上锁/挂牌等安全规则，以确保维修期间每个人的安全。

维护与应用

保养技巧

您必须妥善保管开关设备以确保电力系统的安全。定期检查可以帮助您在问题变得更糟之前发现问题。制定维护计划，包括检查、清洁和测试设备。请务必遵循制造开关设备的公司的说明。随着您的设备变旧，您可能需要对其进行修复或更新。有时，您可以聘请专家进行特殊护理。保留良好的记录可以帮助您了解开关设备的运行情况以及何时进行更改。

专家表示，您应该每 24 到 36 个月测试一次绝缘、触点和断路器。这有助于您的电源系统正常工作。

提示：良好的维护计划可以帮助您避免出现大问题并保证设备安全。

安全考虑

使用开关设备时，安全始终是最重要的。在开始之前使用上锁/挂牌确保设备已关闭。穿戴手套和阻燃服等安全装备。在开始之前先寻找危险。只允许经过培训的人员操作高压系统。远离带电部件。为每项工作使用正确的工具。始终将设备接地以防止电击。与您的团队清楚地交谈，这样就不会有人犯错误。

• 上锁/挂牌 (LOTO) 确保设备安全关闭

• 为了安全，请戴上手套和阻燃衣服

• 开始工作前检查风险

• 只有经过培训的人员才能完成这项工作

• 远离带电部件

• 为每项工作使用正确的工具

• 用于阻止冲击的地面设备

• 与您的团队清楚地交谈

工业用途

开关柜用于许多需要安全用电的地方。工厂用它来运行大型机器。发电厂和变电站用它来处理高电压。医院和机场需要它来提供备用电源和安全。数据中心使用开关设备来保护重要设备。风能和太阳能发电场用它连接到电网。在所有这些地方，断路器都有助于保护系统免受问题的影响。

注意：开关设备可以帮助每个大型行业（如工厂和医院）拥有安全的电力。

开关设备可确保您的电气系统安全可靠。当您选择正确的设备并遵循良好的维护和安全步骤时，您将获得许多长期好处：

• 通过更安全的设计降低事故风险。

• 您的设备使用寿命可达 60 多年。

• 您可以通过更轻松的控制和更少的维修来节省资金。

1. 您可以保护您的系统多年。

2. 您为未来的需求做好计划。

3. 您通过明智的选择来支持增长。

利用您所学到的知识来保持您的电力系统的强大和安全。

常问问题

开关柜在电气系统中起什么作用？

开关设备可帮助您控制和保护设备。它可以保证您的电力系统的安全。如果出现问题或在维修期间，您可以快速停止供电。

您应该多久维护一次开关设备？

每 24 至 36 个月检查一次开关设备。定期检查可以帮助您及早发现问题。始终使用制造商的说明以获得最佳效果。

家里可以使用开关柜吗？

大多数家庭不需要开关设备。您可以在大型建筑物、工厂或发电厂中看到开关设备。 断路器和面板 对于家庭来说就足够了。

使用电气设备时应佩戴什么安全装备？

戴上手套、阻燃服和安全眼镜。始终使用绝缘工具。开始工作前请遵守所有安全规则。
