配电箱损坏有哪些迹象？

配电箱在没有警告的情况下发生故障会导致生产停止并造成实际损失。您的配电箱是将输入电力分配到受保护电路的地方。当出现问题时，迅速采取行动。以下是每个设施工程师和维护经理都应该知道的七个警告信号。

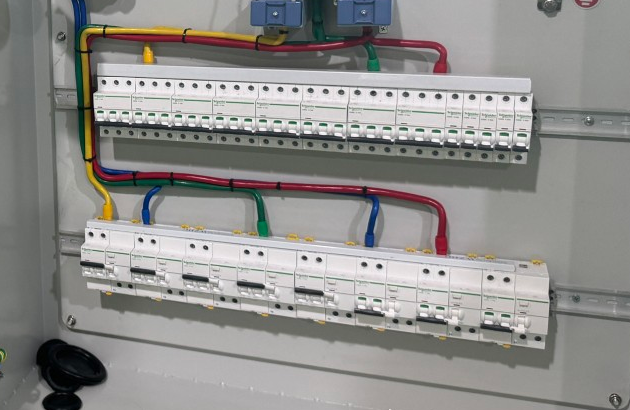

断路器频繁跳闸

您的 配电箱 断路器仅应在真正的故障情况下跳闸。如果同一断路器在一周内跳闸两次以上，则配电板存在问题，需要进行调查。

最常见的原因是电路过载。多年来，工厂在未升级低压配电板的情况下添加机器，导致断路器超过其额定容量。当所有设备同时运行时，向稳定的 80A 负载供电的 63A 断路器将跳闸。解决办法不是在相同的电缆上使用更大的断路器。您需要在更多电路上重新分配负载或升级输入电源。

配电柜内的端子松动也会引发误跳闸。附近重型机械的振动导致端子螺钉在运行数月后松动。接触电阻上升，局部加热开始，断路器的热元件在远低于其标记额定值的电流水平下跳闸。

在未找到原因的情况下，切勿继续重置跳闸断路器。每一次出行事件都强调内在机制。大多数工业 MCB 在 50 到 100 个跳闸周期后就会失去校准精度。更换反复跳闸的断路器，并始终检查其后面的连接负载和接线。

外壳上的过热和热点

将手放在主配电面板的前盖上。正确加载的电源板运行温度接近室温。如果盖子摸起来很热，超过 45 摄氏度，则表明内部的某些东西产生了过多的热量。

三件事会导致配电板过热。首先，母线接头松动会产生热点。比规格低 5 牛顿米的单个螺栓可以产生比其邻居高 30 度的接头。其次，尺寸过小的电缆承载的电流超出其承受能力。 100 安培的 16 平方毫米铜缆会升温，并将热量传递到整个配电盘。第三，通风不良会积聚热量。当 配电柜 与墙壁齐平且没有气隙时，对流冷却就会停止。每个班次内的温度都在稳步上升。

使用红外温度计扫描每个断路器面、接线盒和母线接头。任何温度高于周围环境 15 摄氏度的地点都需要立即引起注意。在 70 度时，PVC 电缆绝缘性能会下降。 90度时，它就完全失效了。如果您发现配电箱中的母线接头很热，请安排停机以重新拧紧它。另一种选择是当接头在需求高峰时烧毁时发生计划外停电。

异常噪音：嗡嗡声、噼啪声和嗡嗡声

健康的配电箱几乎是安静的。您可能会听到接触器线圈发出微弱的嗡嗡声，在两米外几乎察觉不到。如果您的主电箱在例行检查期间发出足够大的嗡嗡声，那么内部的某些东西已经松动。

50 Hz 或 60 Hz 的嗡嗡声来自磁性元件。当安装螺钉退出时，接触器铁芯、继电器电枢或变压器叠片会以线路频率振动。这种振动会加速机械磨损。随着时间的推移，它会在铜母线上产生金属疲劳裂纹。

噼啪声或嘶嘶声更糟糕。这些声音意味着电弧。电力跨越了不应该跨越的缺口。主配电盘内的电弧在电弧点处达到 3000 摄氏度以上的温度。它会蒸发铜，烧焦绝缘层，并能在几秒钟内点燃外壳内部。

永远不要忽视电源面板发出的新声音。关闭受影响的电路。打开外壳，检查连接是否松动、绝缘体上的痕迹或任何外观烧焦的组件。必须更换电弧损坏的部件。您无法清洁和重复使用它们。

明显的腐蚀、生锈和水渍

室外或潮湿机房内的配电箱每天都在与水作斗争。任何配电箱外壳发生腐蚀都意味着 IP 密封失效。一旦水分进入内部，每个金属表面都会降解。在热带和沿海地区， IRENA 数据显示可靠的配电设备直接支持工业生产力的环境中，这种退化速度迅速加快。

从门垫圈开始。每次门关闭时，变形或破裂的密封件都会让潮湿的空气进入。在沿海或热带环境中，富含盐分的空气会在几个月内加速生锈。IP54 等级的 如果门密封失效， 更换垫圈需要花费几美元。更换腐蚀的母线会造成数百小时的停机时间。 配电柜实际上会降至 IP22。

在配电盘内，寻找铜母线上是否有绿色或白色粉末。这是侵蚀导体横截面的活性腐蚀。钢安装板上的锈斑意味着外壳内已积水。检查低压配电板的底板。那里的湿气意味着排水孔被堵塞或外壳需要重新密封。

腐蚀造成恶性循环。高电阻腐蚀接头会产生热量。热量会加速进一步的腐蚀。接头最终会失效，通常是在最大负载下，此时损坏成本最高。如果您的配电箱出现结构生锈，请更换外壳。至少，清洁所有触点，更换门密封件，并对每个电路进行兆欧表绝缘测试。

烧焦味和电线变色

您的鼻子与任何诊断配电箱故障的仪器一样有效。燃烧的气味，无论是类似于熔化的塑料、炽热的金属还是电臭氧，都意味着内部某处的绝缘层正在破裂。

气味通常来自 PVC 电缆护套过热。当电线承载的电流超过其额定值时，PVC 就会软化、变色并释放出刺鼻的化学气味。当您检测到它时，绝缘层已经受到损害。如果该电路继续运行，就会出现相间或相地短路。

查看内部以获取视觉证据。电缆护套上的黄色、棕色或黑色斑块证实了热损坏。绝缘体或接线端子上的碳追踪显示了电弧已经开始的位置。这些不是美观问题。您的配电板处于主动故障状态。

如果您从任何三相主配电板上闻到烧焦味，请立即关闭主电源。请勿带电开门。受损的 mdb 主配电板中的电弧闪光能量可能超过每平方厘米 25 卡。这足以导致标准工作服三度烧伤。锁定，验证零能量，然后打开并检查。

连接松动和间歇性供电

间歇性故障是配电箱中最难追踪的故障。一条生产线整个上午都运行良好，然后在下午 2 点出现故障。仅当特定压缩机启动时，照明电路才会闪烁。这些症状表明配电交换机内部的连接松动。

热循环会导致配电盘中的大多数连接松动。随着高峰和非高峰时段的负载周期，铜母线和铝电缆以不同的速率膨胀和收缩。经过数百个循环，差动运动使端子螺丝旋出。阻力上升。产生更多热量。这个循环会加速，直到接头失效。在服务于多条生产线的大型 配电中心中 ，每季度对每个母线接头进行热扫描，在松动的连接到达此点之前发现它们。

三相主配电板中的中性线松动尤其危险。当中性点断开时，单相负载的电压会在 150V 到 380V 之间波动，具体取决于各相的负载方式。敏感的电子设备会在几秒钟内烧毁。电机绕组在数小时内过热并失效。如果您工厂的一半单相设备在同一天发生故障，请首先检查主配电盘中的中性线。

在计划的维护停机期间拧紧每个可触及的端子。使用经过校准的扭矩螺丝刀。 IEC 61439 规定了每种端子尺寸的精确扭矩值。 M8 母线螺栓需要 15 至 20 牛顿米。一个M4控制终端仅需要1.2牛顿米。过度拧紧会导致螺纹脱落，并产生与您试图解决的相同问题。

导致这些失败的原因：快速参考

常问问题

我应该多久检查一次配电箱？

至少每六个月检查一次您的配电箱。在矿场、水泥厂、纺织厂等高粉尘、高湿度、高振动环境下，每季度检查一次。每次检查必须包括热扫描、主端子扭矩检查以及腐蚀和绝缘变色的目视检查。

我的室外配电箱应具有什么 IP 等级？

室外配电箱至少需要 IP54 防尘和防溅水。在季风降雨地区或外壳需要定期冲洗的地区，请指定 IP65。切勿在室外安装室内级外壳。防护等级为 IP65 或更高的防风雨外壳可应对季风条件，而内部不会积聚水分。垫圈将在一个雨季内失效。

我可以在运行时打开配电箱吗？

不可以。切勿打开带电的主配电盘。即使使用绝缘工具和电弧等级个人防护装备，通电的 mdb 主配电板中的入射能量也可能致命。打开任何外壳门之前，务必上锁并挂牌。

配电箱着火的原因是什么？

大多数火灾都是由松动的连接引起的。热接头会降低附近的绝缘性能。绝缘性能下降最终会导致短路或持续电弧。第二个原因是电路过载，老化的断路器无法跳闸。即使没有出现任何问题，装有 20 年断路器的配电箱也存在火灾风险。

我如何知道我的配电盘是否过载？

热像仪可以在几秒钟内回答这个问题。多个断路器在正常负载下运行温度高于 40 摄氏度意味着您的低压配电板已接近容量。还要检查主要收入者评级。如果您连接的负载始终超过主断路器额定值的 80%，则需要对面板进行升级或在其他配电盘之间重新分配负载。每年追踪的工业电力需求不断增长 国际能源署，使得电池板容量规划比以往任何时候都更加重要。

配电箱的典型使用寿命是多少？

维护良好的配电箱可以使用 25 至 30 年。但内部组件的寿命较短。断路器在使用 15 至 20 年或进行 10,000 次机械操作后需要更换。接触器的使用寿命为 5 至 10 年，具体取决于开关负载。如果保持干燥并正确扭转，母线可以使用 30 年以上。主电气箱外壳泄漏会大大缩短所有这些数字。对于共享同一电气室的设备， 电机控制中心 通常会因相同的根本原因而发生故障：腐蚀、连接松动和通风不足。

我应该修理或更换出现故障的配电箱吗？

如果外壳出现结构性生锈、配电盘显示多个隔间出现电弧损坏，或者超过 30% 的内部组件需要更换，则需更换整个装置。与购买新的符合 IEC 61439 标准的面板相比，修复严重退化的组件在长期停机期间的成本更高。每次修补本应退役的旧配电箱时，您的团队都会损失生产时间。

我可以在不打开外壳的情况下检测松动的连接吗？

通过观察窗或使用适当的个人防护装备短暂打开门进行红外检查，无需完全锁定即可检测热点。但您只能在主电箱完全断电并锁定的情况下进行扭矩测试并确认连接。热扫描可以告诉您问题出在哪里。扭矩验证修复了这个问题。

断路器跳闸告诉我有关电能质量的哪些信息？

三相主配电板中的重复跳闸通常表明谐波或电压不平衡，而不仅仅是过载。如果同一相重复跳闸，而其他相仍保持接通，则测量进线处的 THD 和相位平衡。 VFD 和 UPS 等非线性负载会将谐波电流推高到足以使断路器在正常安培读数下跳闸。该修复可能需要谐波滤波而不是电路升级。

最后的想法

配电箱不会在没有警告的情况下发生故障。它通过行程、热量、噪音、铁锈和气味来告诉您。训练您的团队尽早发现这些迹象。请联系 Giantele，获取定制 工业控制面板 和工厂制造、符合 IEC 61439 标准的替换面板，尺寸适合您的负载情况。
